Фонарик Акулы 30 Ватт

А дальше так: если с усилителем ошибки по току вроде все логично стало ,то с напряжением... Принцип работы подразумевает что именно по напряжению схема отслеживает состояние сердечника и это состояние посредством датчика напяжения и усилителя ошибки вводит схему в генерацию на очень низкой (может и единицы герц)частоте. Заставляет вырабатывать именно пачки импульсов основной частоты. Но учитывая и так очень уж далекий от компаратора режим работы усилителя ошибки в силу внутренней оос вообще не понятно назначение с7,р12 а тем более с15...

Пробовал загнать усилитель ошибки напряжения в режим генерации (закорачиваем с7 а с15 на корпус) . Генерация есть но сильно невнятная ипривела к еще более плавной регулеровке скважности а не к резкому прекращению пачки.

Не надо R5 уменьшать, не будет работать. В реальности у Акулы фонарик на 30W выдает не 30W, а значительно меньше. У меня сейчас стоят светодиоды аналогичные тем, что в видео Акулы. Ток потребления одного светодиода 34 мА, при этом они светят очень ярко. Так вот при подключении одной цепочки из 5 светодиодов на R5 1,0 Ом падает 65 мВ, мощность на светодиодах 15В * 34 мА = около 0,5 Вт. Две цепочки дадут около 1 Вт и падение на R5 около 130 мВ.

Если исходить из порога срабатывания защиты 255 мВ, нужно подключить светодиоды с потреблением около 2 Вт, при этом как раз такое напряжение будет падать на R5.

Завтра докуплю светодиодов и проверю экспериментально.

А остальные цепи контроля тока переделывать пробовал??

Все дело в том что импульс отрицательный там взять негде,если только подвох не скрыт гдето в раионе выпрямительных диодов (полярности включения) или точки контроля тока

разобрался я почему схема стала безумно жрать, выходной транзистор коллектор которого на 1 ноге пробило, я отсоединил 1 ногу микросхемы и теперь она висит в воздухе, теперь катушка соеденяется только с 8 ногой, но схема продолжает работать

MagistrTNT пишет:

aplet пишет:

prishelec пишет: Я смотрю на схему фонарика акулы как на определенный ребус . Ведь не смотря на проще простого в ней много капканов преднамеренного происхождения . aplet ,уважаемый, на чем ты остановился? Мне кажется я чтото насщупал но оформить в мозгах и конечно воплотить в жизнь..... Не успеваю все..... Война тут у нас и хоть нас пока не трогают но отголоски и нам жить мешают ... Ну вобщем если интересно давайте общаться. Одна из мыслей по другому включить защиту по току , и всетаки понять назначение с15. Там где он стоит он стоять не должен ни в каком раскладе. В общем есть мыслииии.....

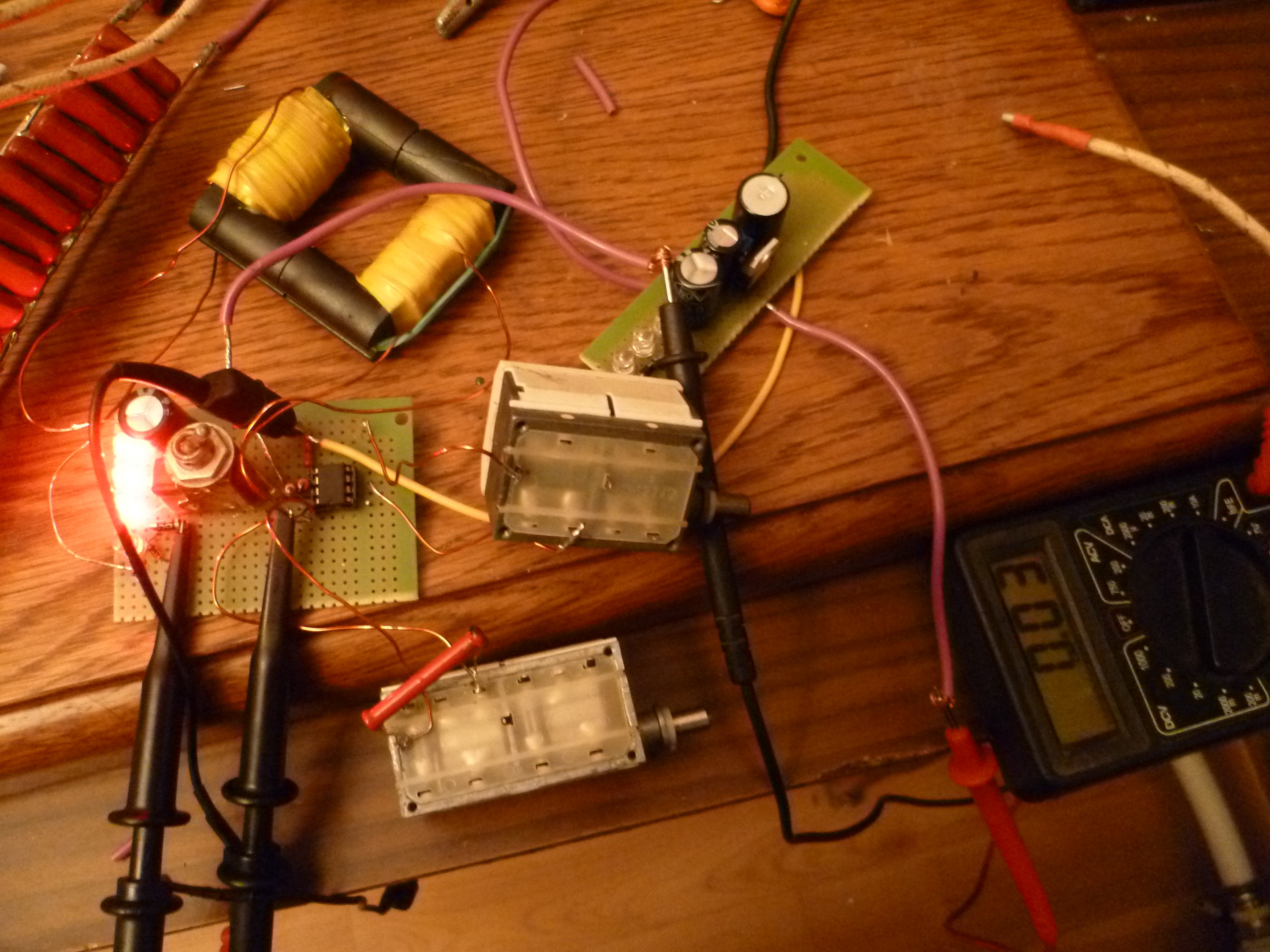

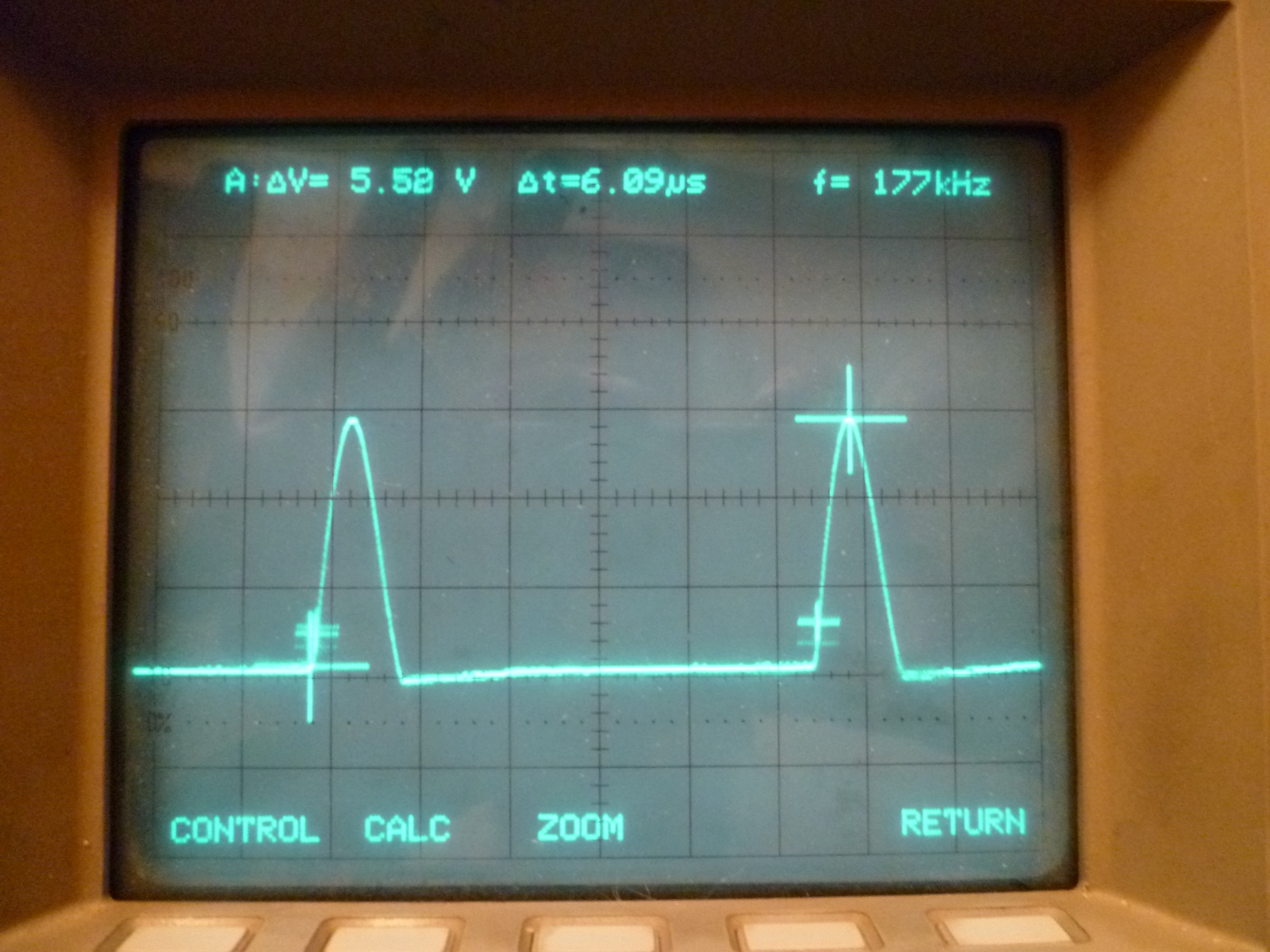

Тему сильно захламили, даже сам не найду, но раньше я писал что бы я сделал с 16 ногой. А с15 для передачи на 2 ногу информации о импульсной составляющей тока через светодиоды. Смотрите мои посты, есть даже скриншот осциллографа с этим сигналом, у меня он другой чем у MagistrTNT.

Нашел, страница 36 этой темы.

Опиши как представляешь физику воздействия токовых импульсов через с15 на ногу 2 которая подтянута к 5в. И какой силы и длительности должен быть импульс чтобы повлиять на работу первого уселителя ошибки?

Когда светодиоды не горят, на r5 падает ничтожное напряжение от 5 в через R6 +R7, тут понятно, но когда светодиоды горят на R5 падает напряжение от светодиодов и он становится источником напряжения с внутр сопротивлением 1 ом, стало быть если на нем упало допустим 200 милливольт это напряжение поднимет напряжение в месте соединения R6 R7 примерно на теже 200 милливольт, так как теперь образуется делитель напряжения 210 ом 4 ком и на обкладке конденсатора с15 тоже соответственно увеличится напряжение на теже 200 милливольт, а на вторую ногу опять делитель только С15, R8 отсюда следует что чем меньше длительность импульса на R5 тем больше напряжение прийдет на 2 ногу, даже при 200 милливольт на R5 на нее прийдет около 150 милливольт. Когда на r5 0 на 2 ноге 5 в, когда на r5 200 на 2 ноге 5-0.15=4.85. Дальше всё зависит от напряжения на 1 ноге, если оно было 4.9 вольт, то импульс на r5 уменьшив напряжение на 2 ноге до 4.85 устроит срабатывание компаратора, и наоборот. А отрицательный импульс можно взять просто если на токовом резисторе напряжение изменится с 200 милливольт до 100, вот вам дельта -100мв. отрицательная, и то и другое может влиять на работу первого компаратора через C15.

prishelec пишет: А дальше так: если с усилителем ошибки по току вроде все логично стало ,то с напряжением... Принцип работы подразумевает что именно по напряжению схема отслеживает состояние сердечника и это состояние посредством датчика напяжения и усилителя ошибки вводит схему в генерацию на очень низкой (может и единицы герц)частоте. Заставляет вырабатывать именно пачки импульсов основной частоты. Но учитывая и так очень уж далекий от компаратора режим работы усилителя ошибки в силу внутренней оос вообще не понятно назначение с7,р12 а тем более с15...

С помощью с7 можно регулировать время задержки после ошибки и делать мягкий старт постепенно наращивая длительность.

prishelec пишет: Все дело в том что импульс отрицательный там взять негде,если только подвох не скрыт гдето в раионе выпрямительных диодов (полярности включения) или точки контроля тока

Там есть отрицательная составляющая. Я ранее уже привадил осцилки. Да и у вплета тоже похоже есть отрицательная составляющая.

Продолжим по подключению TL494. Остались самые загадочные выводы.

6) Усилитель ошибки 2 (выводы 15 и 16). В схеме Акулы не работает. Поэтому можем предположить что в схеме ошибка и используем подключение, предложенное MagistrTNT. То есть верхний вывод R7 отключаем от верхнего вывода R5 и подключаем на землю. С вывода 16 микросхемы отключаем все цепи и подключаем к нему верхний вывод R5. Имеем на выводе 15 250 мВ, соответственно потенциал на верхнем выводе R5 при срабатывании усилителя ошибки должен быть больше 250 мВ. При использовании цепочек из 5 светодиодов это достигается при мощности потребления светодиодов около 2 Вт. (Вот вам и 30 Вт фонарик, по-видимому 30 Вт было указано исходя из светимости сопоставимой с лампой накаливания 30 Вт. )

7) Усилитель ошибки 1 (выводы 1 и 2). На выводе 2 +5V, соответственно резистором R11 выставляем такое напряжение на выводе 1 чтобы усилитель ошибки срабатывал при превышении напряжения на входе интегрального стабилизатора выше какого-то уровня. Думаю его можно будет подобрать экспериментально.

8.) И остался вывод 3 Feedback. Попытаемся понять правильно ли он подключен в схеме Акулы. Я пока не разобрался. Он подвешен цепочкой C7 R12 на вывод 2 микросхемы на который подан потенциал +5V с вывода 14 Ref. Здесь нужно посмотреть осцилограммы на выводах 2,3, 15 в динамике и сравнить их. Конденсатор C15 также увязан с этой цепочкой.
При указанных номиналах деталей особой регулировки скважности импульсов по-моему не получится. Может здесь стоит искать ещё одну ошибку в схеме?
