Давайте думать головой. Нам дали осциллограммы.



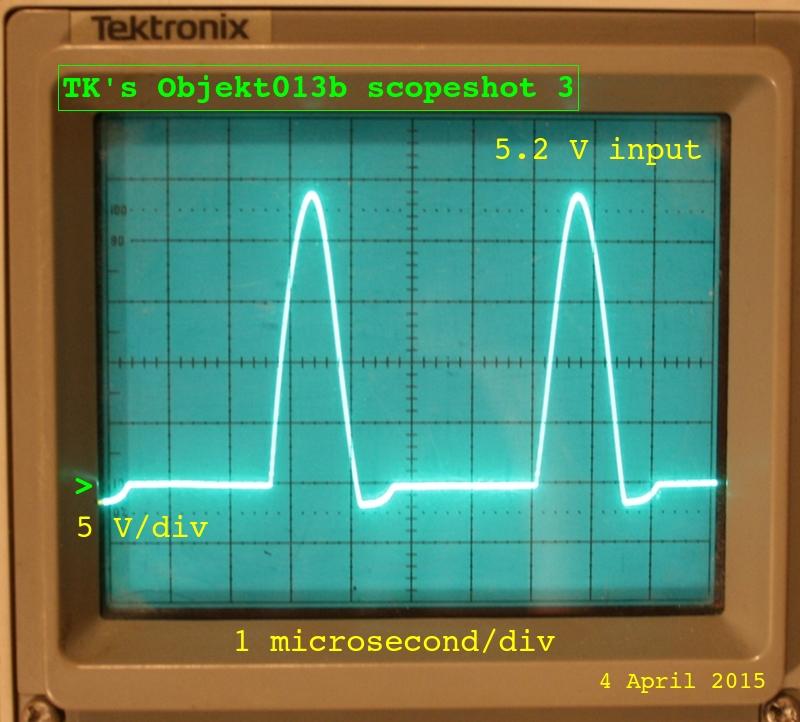

Это при подключенной нагрузке, у Бронепоезда при отключенной нагрузке и вторичке вообще, о чем это говорит? О том что нагрузке очень слабо влияет на первичку или вообще не влияет. Смотрим на напряжения 25 вольт в пике синусоиды, если нагрузке включена то на вторичке должно быть тоже что-то, это что-то зависит от витков и коэффициента связи между катушками, если витков во вторичке больше в 2 раза , то при сильной связи на вторичке будут импульсы в два раза больше если брать 30 и 60 витков, а если там будут импульсы 50 вольт и подключены светодиоды то пол волны будет срезано до уровня 9 вольт, соответственно будет влиять на первичку и мы должны увидеть на первичке пики 4.5 вольта а у нас другая картина отсюда следует что связь между катушками очень мала. Что скажут знатоки ОЭДС???

У меня тоже стоит доска Капанадзе в собраном но конечно в ненастроеном виде. Так что самое время направить искателей на правильный путь...

Так а что фонарик акулы 30 ватт уже никто не не делает???

aplet пишет: Давайте думать головой. Нам дали осциллограммы.

Это при подключенной нагрузке, у Бронепоезда при отключенной нагрузке и вторичке вообще, о чем это говорит? О том что нагрузке очень слабо влияет на первичку или вообще не влияет. Смотрим на напряжения 25 вольт в пике синусоиды, если нагрузке включена то на вторичке должно быть тоже что-то, это что-то зависит от витков и коэффициента связи между катушками, если витков во вторичке больше в 2 раза , то при сильной связи на вторичке будут импульсы в два раза больше если брать 30 и 60 витков, а если там будут импульсы 50 вольт и подключены светодиоды то пол волны будет срезано до уровня 9 вольт, соответственно будет влиять на первичку и мы должны увидеть на первичке пики 4.5 вольта а у нас другая картина отсюда следует что связь между катушками очень мала. Что скажут знатоки ОЭДС???

у меня были такиеже осцилогграмы, причем было малое потребление, но со схемой чтото случилось, когда я крутил напряжение питания, и теперь один меандр выдает собака, микросхема стала греться, может там транзистор какой полетел внутри, или вход? чесно говоря я вобще не понимаю как такие импульсы получаются как на оциллограмме... , по идее должен же быть какраз меандр... причем амлитуда этих импульсов росла когда я выкручивал конденсатор в большую сторону емкости, а частота падала, но и потребление немного повышалось, потом происходила бифуркация и эти импульсы превращались в кашу, феррит начинал шуршать, и при поднесении магнита шуршал сильнее, причем если отключить светодиоды шуршание прекращалось.

Само разнесение обмоток на разные половины сердечника уже уменьшает коэффициент связи и получается что импульс во вторичке уже нагружен светодиодами 9вольт, не влияет на 25 вольт в первичке. меандр получится если обмотки намотать одна на другую.

prishelec пишет: Так а что фонарик акулы 30 ватт уже никто не не делает???

Излагай что тебя тревожит. В споре рождается истина, все кто сделал уже не тут.

aplet пишет: Само разнесение обмоток на разные половины сердечника уже уменьшает коэффициент связи и получается что импульс во вторичке уже нагружен светодиодами 9вольт, не влияет на 25 вольт в первичке. меандр получится если обмотки намотать одна на другую.

Ещё как влияет чуть по мощней светодиоды жрать начинает больше.

Green пишет:

aplet пишет: Само разнесение обмоток на разные половины сердечника уже уменьшает коэффициент связи и получается что импульс во вторичке уже нагружен светодиодами 9вольт, не влияет на 25 вольт в первичке. меандр получится если обмотки намотать одна на другую.

Ещё как влияет чуть по мощней светодиоды жрать начинает больше.

Я не про потребление а про форму сигнала, просадку 25 вольт, которая должна быть.

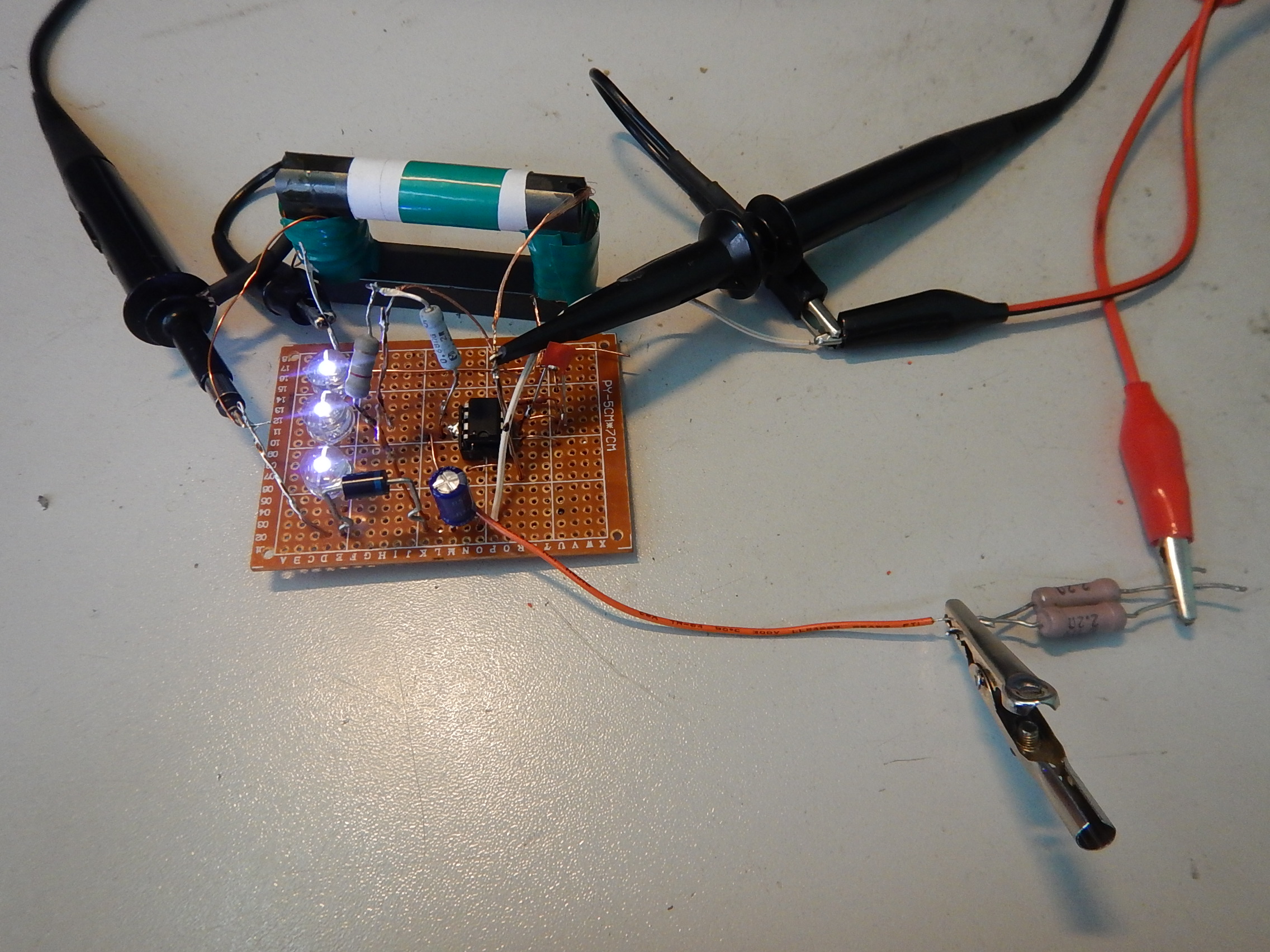

Получилось вот такое.




причем частотозадающий конденсатор и токовый резистор работают только при старте системы.

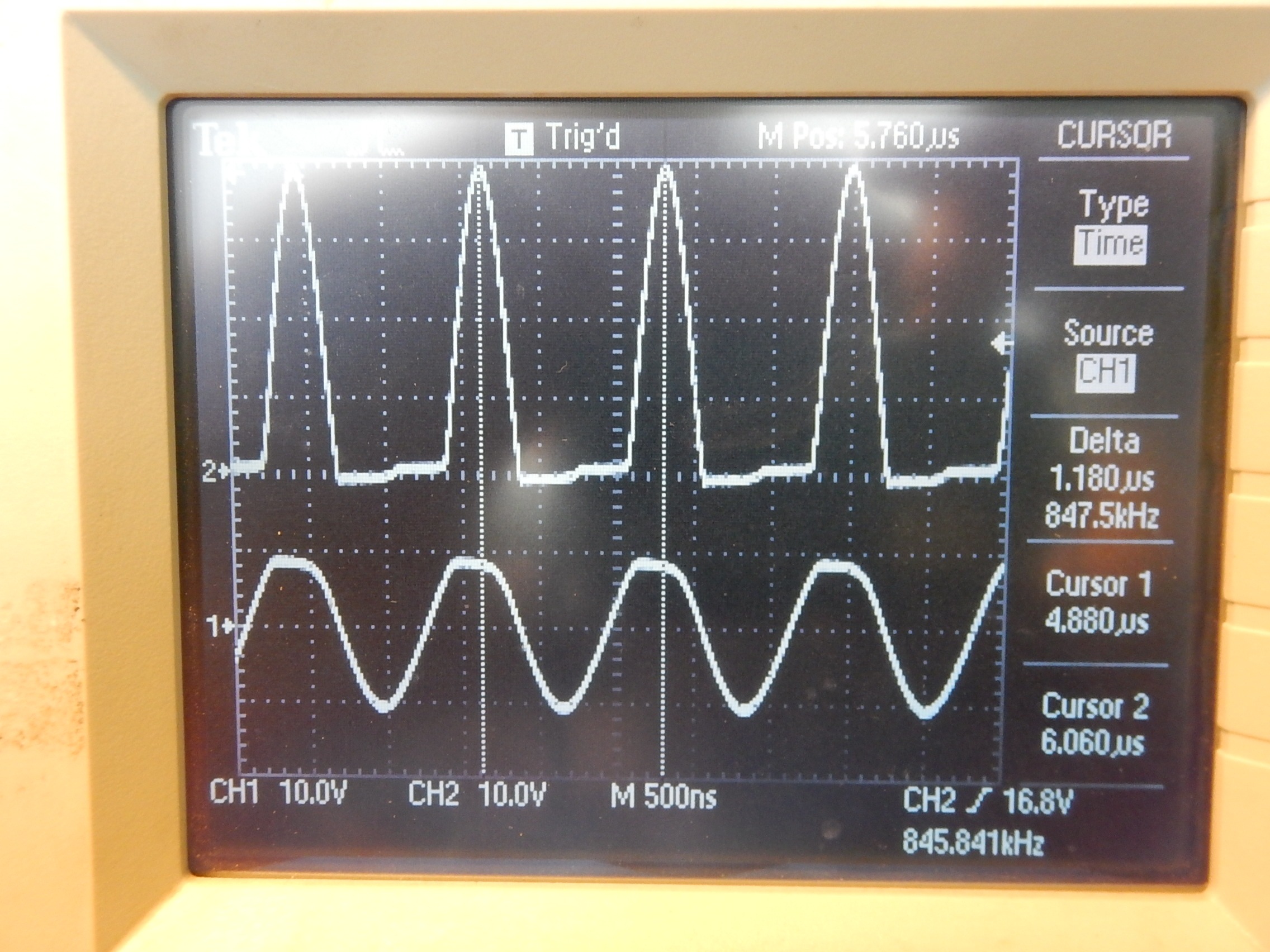

Верхний луч на первой ноге, нижний луч на вторичке.

Самозапита нет, при подключении просаживается напряжение на конденсаторе 220мкф.




Где-то так.

Я смотрю на схему фонарика акулы как на определенный ребус . Ведь не смотря на проще простого в ней много капканов преднамеренного происхождения . aplet ,уважаемый, на чем ты остановился? Мне кажется я чтото насщупал но оформить в мозгах и конечно воплотить в жизнь..... Не успеваю все..... Война тут у нас и хоть нас пока не трогают но отголоски и нам жить мешают ... Ну вобщем если интересно давайте общаться. Одна из мыслей по другому включить защиту по току , и всетаки понять назначение с15. Там где он стоит он стоять не должен ни в каком раскладе. В общем есть мыслииии.....
