Фонарик Акулы 30 Ватт

кто скажет , что регулирует R11 -
уровень сработки отключения или скважность ?

Почитал учебник ТОЭ про феррорезонанс: их два вида - резонанс токов и резонанс напряжений, аналогично обычному колебательному контуру, отличие в том что в данном случае катушка имеет сердечник из ферромагнитного материала который насыщается. а что происходит с индуктивностью в когда сердечник насыщен? - она уменьшается, и при полном насыщении будет близка к индуктивности катушки без сердечника, по этому при феррорезонансе напряжений главное не только частота но и напряжение,а при феррорезонансе токов сответственно ток, поэтому в фонариках используются следящие за током и напряжением системы, поддерживающие их на определенном уровне, для того чтобы поймать эффект нужно совместить несколько координат, не только частоту, или соответствующую ей длинну импульса, но и ток и напряжение, вобщем уравнение с несколькими неизвестными.

luboput пишет: кто скажет , что регулирует R11 -
уровень сработки отключения или скважность ?

В данной схеме он вообще не будет не как влиять на ноге 3 у тебя земля.
Как работает тл я уже рассказывал.
realstrannik.com/forum/razdel-avtorskikh...html?start=540#14841

MagistrTNT пишет:

luboput пишет: кто скажет , что регулирует R11 -
уровень сработки отключения или скважность ?

В данной схеме он вообще не будет не как влиять на ноге 3 у тебя земля.

(Да, со схемой я накосячил, но это не важно, я имел ввиду Акулину схему )
Посмотрел видео -спасибо.

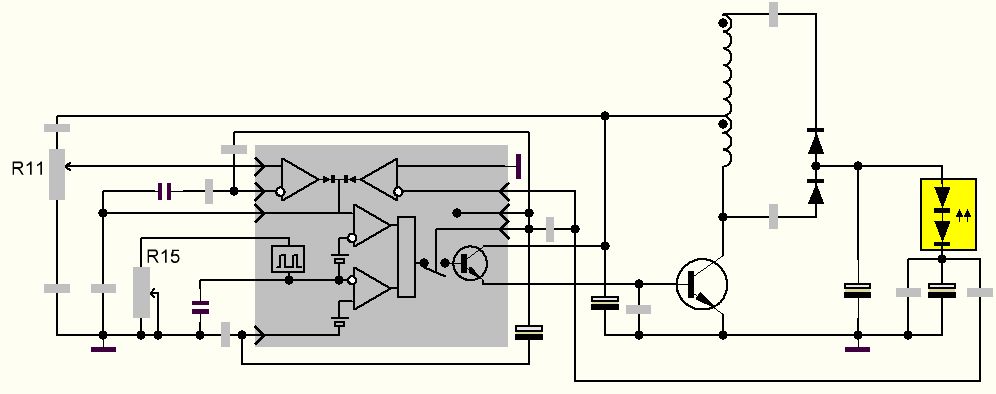

Значит R11 регулятор скважности, если ошибка на неё влияет.

R11 отключает генерацию вообще при напряжении больше порогового, я тоже писал.

R11 регулирует момент возникновения ошибки по напряжению. А дальше как мы настроим прекращение генерации или изменение длительности. Можно даже настроить чтобы после прекращения ошибки длительность нарастала постепенно.

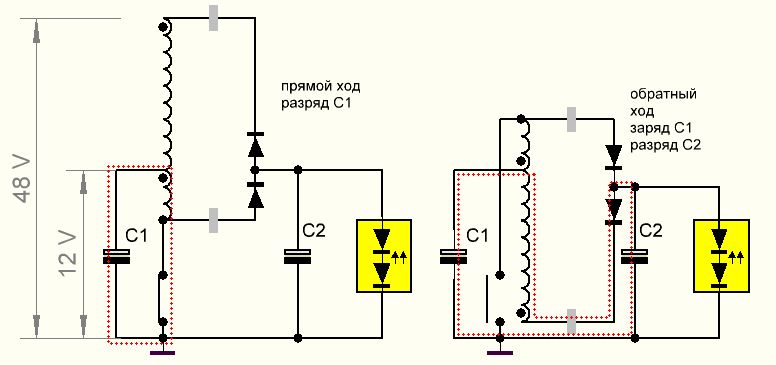

Думаю на схеме Акулы лажа с включением обмоток
Заряжаться С2
может только в конце обратного хода через первичку, когда магнитный поток уже разрядится.

MagistrTNT пишет: R11 регулирует момент возникновения ошибки по напряжению. А дальше как мы настроим прекращение генерации или изменение длительности. Можно даже настроить чтобы после прекращения ошибки длительность нарастала постепенно.

Давайте рассмотрим, что происходит в данной схеме, с данными деталями, а не то что можно сделать.
У меня полностью выключает генерацию при таких элементах и отключенной вторичке. Заставляю генерировать, ставлю питание 15 вольт, светодиоды светятся уже и без генерации, регулирую r11 чтобы выключить генерацию. Проверка, уменьшаю питание, генерация есть, повышаю до 15 вольт, она пропадает. При этом скважность не изменяется.

pavel_asb пишет: Всё правильно, так и должно быть. С 16 ногой непонятно, Акула говорит она не должна быть на земле, куда её цеплять тогда?

Тут акула видемо ошибся, она должна быть на земле, он же давно этот фонарик делал, уже сам позабыл, думаю, некоторые детали.

Если пин 16 будет на земле, то условия для возникновения ошибки не когда не будет выполнено.
