Фонарик Акулы 30 Ватт

Святолуг пишет: realstrannik.ru/forum/48-temy-freeenergy...ml?start=1098#179485

ну вот в этой схеме даже управление поливиком по другому устроено , кароче спецом всё всегда меняют!!! благо щас много народа скопировало свежие схемы Кулабухова -от пероисточника так сказать!

...эта схема не рабочаяя, проверено лично

Подтверждаю схема не работает

Не квадрат пишет: ...эта схема не рабочаяя, проверено лично

Может обмотки не такой длины подключил. В новом видео почему-то показываеться эта схема. Из этого следует, что либо у них шутка, либо что конфигурация тсердечника другая, а может другие детали, что другие (например другой марки конденсаторы), либо, что изменили несколько схему не смотря на сердечник.

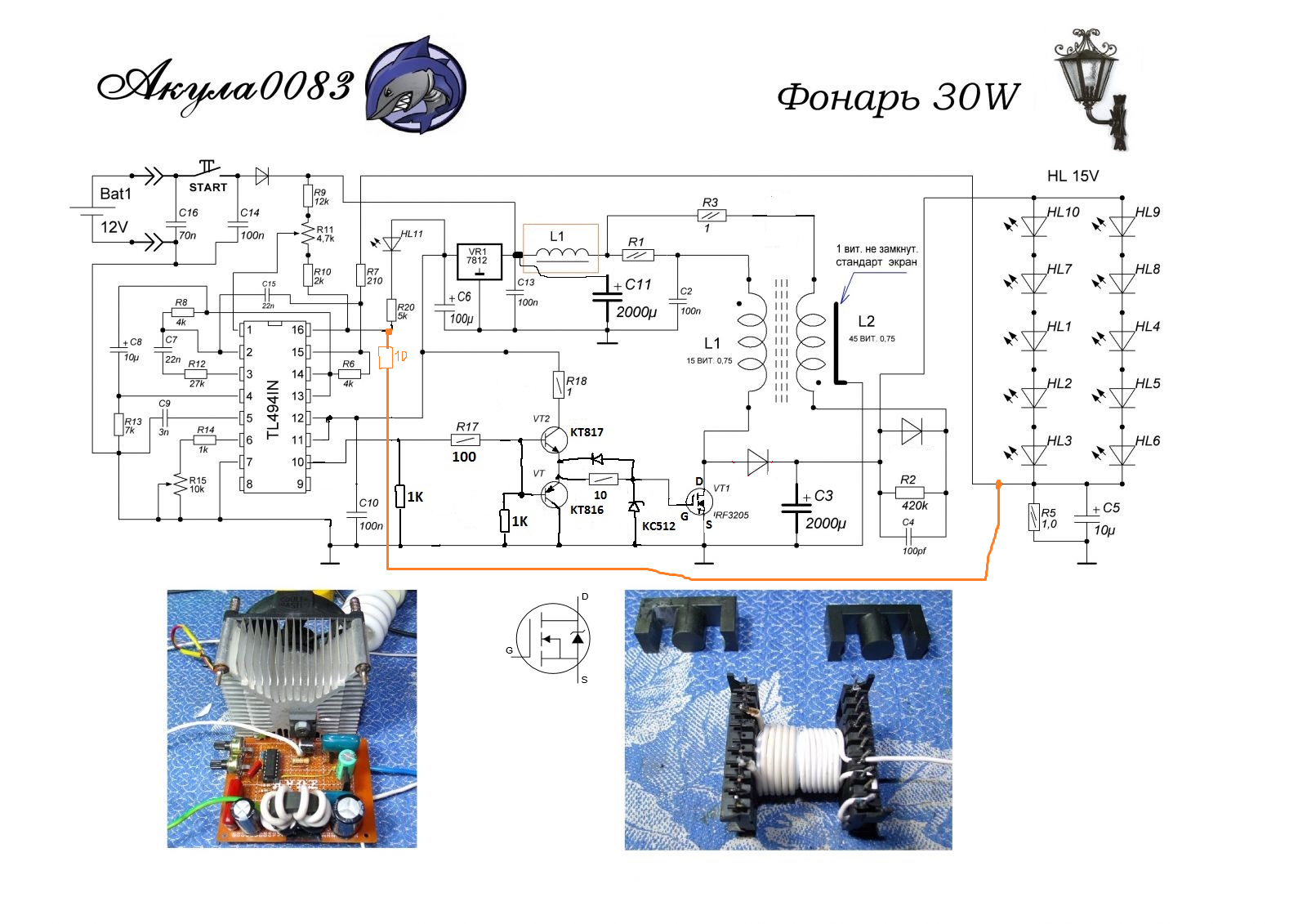

Cобрал эту схему. На 10 ноге 0 напряжения. Или я накосячил или 16 нога должна быть заземлена или в чём причина, почему нет прямоуголиков на десятой ноге?

Светодиод HL11 не горит.

Сделал как Руслан писал "... 16-я нога сидит через резистор 10 ом на светодиодах где цепочка из 1 ом + кондёр 10мкф..." Так заработало. Но потом понизил частоту и сгорел обведённый красным диод, вторичка, как видно, была не подключена даже.
Пробовал регулировать Р11, ещё перед сгорением диода, это никак ни на что не влияло, питание было около 14 вольт.

Поменял диод. Самая высокая частота регулируеться до 100 где-то килогерц. Но когда подключаю как по схеме вторичную обмотку, сразу тот вырастает до 4 ампер и Р3 начинает дыметь. И это на максимальной частоте.

Форумчне, кто делал, этот фонарик, какая у вас получилось максимальная частота?

И моего фонарика фотографиии.

Поменял конденсатор С9 3,3 нанофарада на 0,47 нанофарад. Частота максимальна тогда 400 килогерц и потребление со вторичкой подсоединённой 2 ампера при этой частоте. Резистор Р3 сильно грееться. Пачек нет.

"Такс , ребята ...все привет ! Оговорюсь сразу... Схема на экране монитора не вераня и не рабочая. Найдите схему , где 2 транзистора в раскачке на полевик. Далее , кондёр ставим параллельно кренке за дроссель , а не как в схеме. Транс мотаем такой, как на картинке,а не то что я видел. провод лучше использовать 1мм на обе катушки. 16-я нога сидит через резистор 10 ом на светодиодах где цепочка из 1 ом + кондёр 10мкф , 15-ая через 4.5 к на + или же вообще не трогаем ничего. Работает и так ,но не регулирует нагрузку. Теперь самый главный момент этого всего.... Подключаем ТОЛЬКО светодиоды и ничего другого !!!?"
Вот так я понял:
