Фонарик Акулы 30 Ватт
9 года 6 мес. назад
Автор темы
Фонарик Акулы 30 Ватт #8991
Для 30 ваттного фонарика, думаю, эти диоды не пойдут. Нужны шотки.pavel_asb пишет: может диоды медленные, F12C20C
Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали pavel_asb
Тема заблокирована.
9 года 6 мес. назад
Фонарик Акулы 30 Ватт #8994
У этих диодов 150 ns откр-закр.
Сейчас тоже не могу по обстоятельствам уделить больше времени, но постараюсь по твоей схеме посмотреть что и где прячется ток!
Сейчас тоже не могу по обстоятельствам уделить больше времени, но постараюсь по твоей схеме посмотреть что и где прячется ток!
Спасибо сказали pavel_asb
Тема заблокирована.
9 года 6 мес. назад
Автор темы
Фонарик Акулы 30 Ватт #9016
Генератор меандра можно попробовать зделать на CD4046. Я дотягивал на нём, кажеться до 6-8 мегагерц. Но если поднять напряжение до каких 18-20 вольт, то может и до 10 мегагерц дотянет. У него частота зависит от напряжения и максимальная и в целом.pavel_asb пишет: Народ, у кого-нибудь есть проверенная схема генератора меандра и синуса до 10 Мгц или выше, только на доступных деталях, не на MAX038?
Оптимист и на кладбище видит одни плюсы (не кресты).
Спасибо сказали pavel_asb
Тема заблокирована.
9 года 6 мес. назад
9 года 6 мес. назад от mebius.
Фонарик Акулы 30 Ватт #9030
Простейший генератор синуса можно сделать на 555м таймере или его быстром аналоге, собрав на нем генератор симметричного треугольника и прогнав этот треугольник через ограничитель из резистора и пары встречно-параллельных диодов. Величину резистора и тип диодов подобрать по лучшей форме сигнала.
В удачных случаях коэффициент гармоник не превышает 5%.
Вместо 555 можно применить широкополосный операционник.
В удачных случаях коэффициент гармоник не превышает 5%.
Вместо 555 можно применить широкополосный операционник.
Спасибо сказали pavel_asb
Тема заблокирована.
9 года 6 мес. назад
Автор темы
Фонарик Акулы 30 Ватт #9070
555, никакой по моим знаниям не дотянет 10 мегагерц. Простой NE555 дотягивает еле 300-450 килогерц. А покруче, Всякие Ts555 до 2,7 мегагерц.
Оптимист и на кладбище видит одни плюсы (не кресты).
Тема заблокирована.
9 года 6 мес. назад
Фонарик Акулы 30 Ватт #9072
Возьми AD8055pavel_asb пишет: Народ, у кого-нибудь есть проверенная схема генератора меандра и синуса до 10 Мгц или выше, только на доступных деталях, не на MAX038?
найди даташит, посмотри типовые схемы.
прогресс человечества, прогресс во всем - вот это мне интересно!
Спасибо сказали cosmolv
Тема заблокирована.
9 года 6 мес. назад
9 года 6 мес. назад от cosmolv.
Фонарик Акулы 30 Ватт #9077

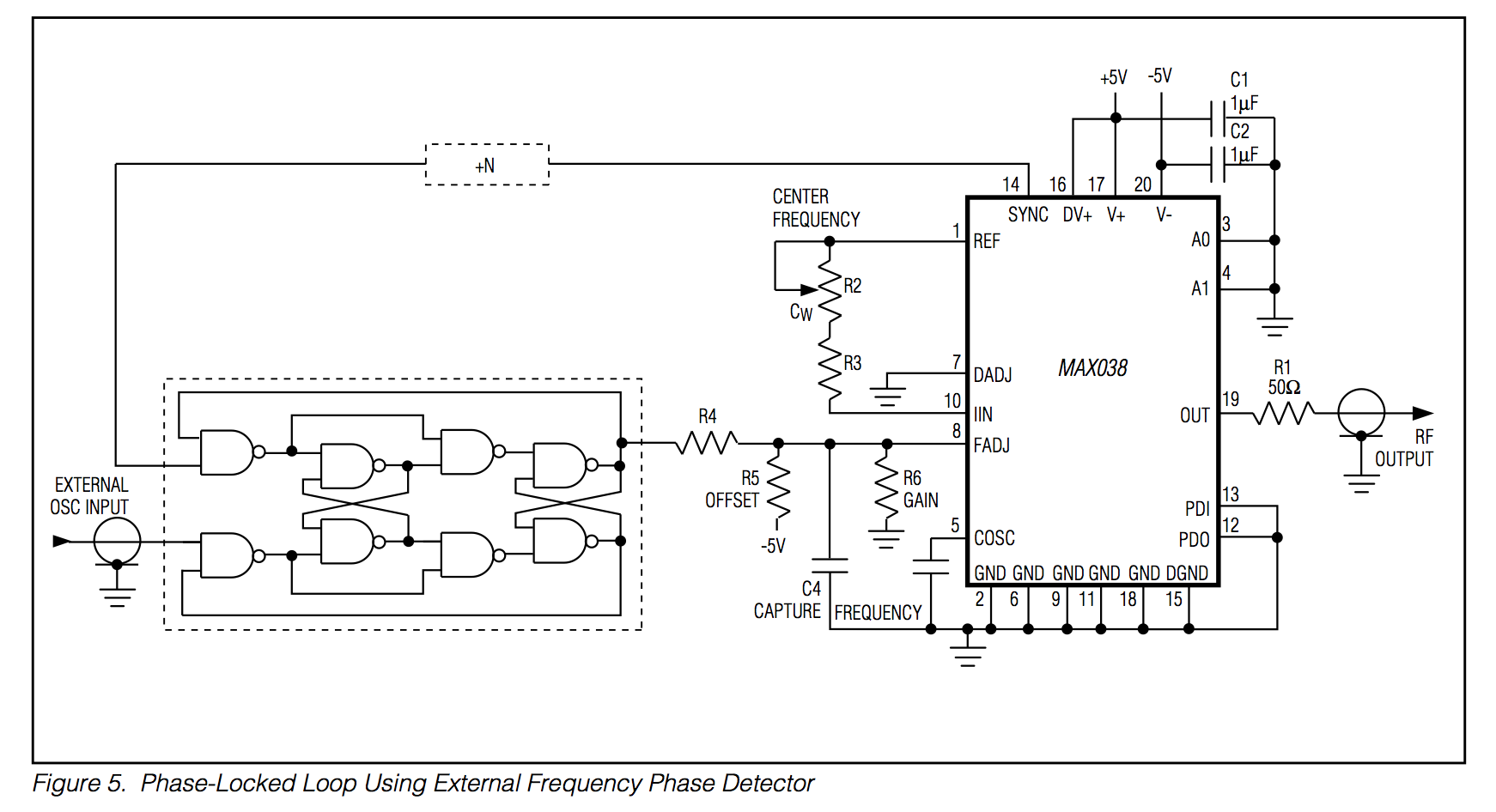

pavel_asb пишет: Народ, у кого-нибудь есть проверенная схема генератора меандра и синуса до 10 Мгц или выше, только на доступных деталях, не на MAX038?
О, Микросхема хараша и с ФАПЧ внутри - замечательно!
![:) :)](/media/kunena/emoticons/smile.png)
вот что нам и нужно - хорошая микросхема. Да дорогая, но если псчитать на детали, то в итоге получается то же самое что собрать сложный блок акулы.
Ну, немного передалть схему из етого datasheet и... красава. вся установка в прочем на таких двух микросхемах и с одним компоратором можно собрать. одну на Теслу (там как раз и пачки импульсов) другую на разгон системы. - это уже не фонарик.
![B) B)](/media/kunena/emoticons/cool.png)
* Коректировка "Не всю полностю, но укоротит всю схемотехнику в 2 раза можно" и управление на много шире.
Единственной возможностью получить в руки генератор свободной энергии, это сделать его самостоятельно.
Спасибо сказали pavel_asb
Тема заблокирована.
9 года 6 мес. назад
Автор темы
Фонарик Акулы 30 Ватт #9096
realstrannik.com/media/kunena/attachment.../20150122_162305.jpg
Что-то тут не то, если на базе такой импульс, то и на колектрое должен быть. А на колектрое импульсы гораздо длинее, где-то скважность 30-25 процентов на колектрое. То есть в низу идёт импуль, колектор открыт. потом он закрываеться, вот тот в верх импульс, это обратная ЭДС и после неё идут затухания и потом опять повторяеться импульс, или прямоуголник, другими словами говоря. А на базе такого нет (верхняя картинка), там идут импульсы не известно с какой скважностью, может 1 процент, может 0,1.
Что-то тут не то, если на базе такой импульс, то и на колектрое должен быть. А на колектрое импульсы гораздо длинее, где-то скважность 30-25 процентов на колектрое. То есть в низу идёт импуль, колектор открыт. потом он закрываеться, вот тот в верх импульс, это обратная ЭДС и после неё идут затухания и потом опять повторяеться импульс, или прямоуголник, другими словами говоря. А на базе такого нет (верхняя картинка), там идут импульсы не известно с какой скважностью, может 1 процент, может 0,1.
Оптимист и на кладбище видит одни плюсы (не кресты).
Тема заблокирована.
9 года 6 мес. назад
Фонарик Акулы 30 Ватт #9110
Паша, померял сегодня Л2 через диодный мост. Значит выходит следующее: Потребление системы 96мА, а на Л2 амперметр показывает 60мА, где-то это что-то рядышком лежит, попробую перемотать Л2.
Тема заблокирована.
