Фонарик Акулы 30 Ватт

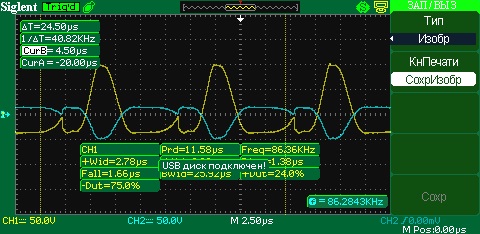

На картинке 3 и 5 появляется резонанс. Можешь его увеличить по максимуму и измерить? Похоже это опорный резонанс твоего феррита.

Полагаешь всё-таки, что это резонанс?

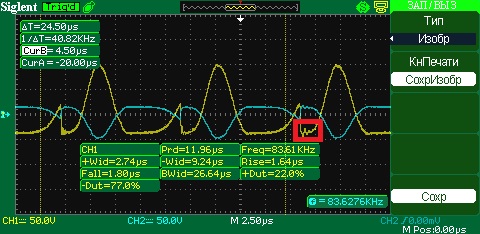

Тогда сам удар должен быть выделен красным:



И по аналогии для



Если удары по факту - это выделенные красным всплески, то вполне возможно что это резонанс. Если же удары - это большие всплески, а маленькие - отклик, то есть еще над чем поработать..

Увеличу, выложу осцилки позже.

AexProv пишет: Полагаешь всё-таки, что это резонанс?

Тогда сам удар должен быть выделен красным:

И по аналогии для

Если удары по факту - это выделенные красным всплески, то вполне возможно что это резонанс. Если же удары - это большие всплески, а маленькие - отклик, то есть еще над чем поработать..

Увеличу, выложу осцилки позже.

Первый кадр, попробуй развернуть по максимуму красный прямоугольник.

вот. но это почти тоже самое, что SDS00006, только тут возбуждающий импульс больше, а на SDS00006 он мизерный.

AexProv пишет:

вот. но это почти тоже самое, что SDS00006, только тут возбуждающий импульс больше, а на SDS00006 он мизерный.

Увеличь ВЧ импульсы которые возникают у тебя после резкого вертикального фронта. Они как раз и нужны, остальное стандартные LC.

Обозначь пожалуйста на осцилке какие именно импульсы должны быть изменены

Эти?

AexProv пишет:

Эти?

Да, сделай по ним курсорные измерения.

Снял ещё один ролик , может кому поможет :



Ну что тут ещё сказать ? Процесс зависит от тока , проходящего через первичку транса , надо всё подбирать опытным путём , у каждого свои параметры работы схемы получатся , так что наверное советы тут неуместны....

В очередной раз на всякий пожарный плата и схема прилагается :

Мои наихудшие опасения сбылись. Перенос следуемых объектов на 100 километров на юг, привели к значительному изменению частоты феррорезонанса. На ш-образном сердечнике частота стала на 6MHz ниже, с 16 до 10. На ферритовом кольце на 3MHz, с 21 на 18.
Отсюда и выходит такая плохая повторяемость и переносимость БТГ устройств. Возможно из за этого у некоторых авторов установка прекращала работать со сменой времени года. Сложность заключается в волновой настройке длиной намоточного провода, конденсаторы тут не помогут. А мне опять надо все пересчитывать заново.
