Фонарик Акулы 30 Ватт

Что бы понять на какой частоте у сердечника(в нашем случае феррит),феррорезонанс,генератор вовсе не обязателен...
В старых умных книжках(когда с генератопами была полная ж...па) в повседневной жизни радиолюбителей,поиски феррорезонанса делались примитивнийшим образом...
Делалось это очень просто...а именно,брался сердечник,половинился..Затем наматывалось определенное число витков(не существенно,но лучше витков 100-200.)Что бы регулировка намагничевания производилась через переменный резистор(в нашем случае это не существенно,у многих блоки питания имеют регулировку как по току,так и по напряжению).
Далее подключаем нашу обмотку к источнику тока(половинки сердечника должны иметь свободный ход)..При определенном значении тока,сердечник начнет резанировать(вибрировать) на определенной частоте..Показания можно снимать осцилографом,причем с зажимов источника тока...Так как ток,будет иметь разные при этом значения(выступать в роли генератора)..Данная частота и будет являться феррорезанасной
..
Вообщем то и все...

Осталось понять, что понимать под феррорезонансом. Сдается мне, что классический феррорезонанс и резонанс который мы ищем несколько разные явления.

Я тоже думаю, что это разные явления.

Вчера снова смотрел осциллограммы. Трансформатор у меня подключен к генератору на TL494. Вторичка не замкнута. На определенной частоте возникает красивая картинка, на которой оба сигнала колеблются гармонично, при этом регулируя скважность меандра потребление падает до менее 10 мА. Замкнул вторичную обмотку на резистор 360 Ом, 1/4 Вт. На первичке импульсы до 12 вольт. На вторичке выбросы 30-35 вольт на нагрузку, резистор остается холодным, очень тонко в этот момент регулирую частоту и на определенной частоте резистор начинает жестко греться, а форма сигнала НЕ меняется, при этом ток первички составляет 30-40 мА.. Пробовал измерить ток вторички, всё по нулям показывает, а резистор разогревается очень сильно. Ничего не понимаю.

Ток измерял мультиметром 890DT в режиме амперметра 20 A. Частота следования импульсов 95 - 107 КГц.

AexProv пишет: Ток измерял мультиметром 890DT в режиме амперметра 20 A. Частота следования импульсов 95 - 107 КГц.

Судя по описанию мультиметра он не предназначен для измерения ВЧ токов. Тут надо использовать осциллограф.

В радиоэлектроники есть понятие опорного напряжения и опорной частоты. В нашем случаи с феррорезанансом похоже надо говорить об опорном резонансе. Главное его достоинство, что при любых воздействиях на феррит этот резонанс неизменен. Единственное только не пробывал еще нагревать феррит, возможно при приближении к точке кюри он изменится.
Получается нам надо выстраивать всю систему на ВОЛНОВОЙ РЕЗОНАНС гармоник от резонанса феррита.
В воздушных установках Капанадзе, Акулы и Руслана, опорный резонанс берется из заземления. Руслан неоднократно называл землю спорой, а Акула показывал как он ищет в заземлении этот резонанс. Возможно с этим и связанна плохая переносимость и репликация этих устройств. В новом месте резонанс будет другим, а настройка на него длинной провода в катушке. Вспомните у Капы помощник бегал с мотком провода в руках, возможно для подгонки волновой длины заземления.

Да, согласен. Заземление играет большую роль в таких установках, но это касается в основном воздушных установок (которые кстати я также в будущем планирую воспроизвести, но обязательно после фонаря - насколько хватит упорства ). Фонарик на феррите зависит от заземления в наименьшей степени, либо не зависит вовсе.

Что касается исследования моей схемы, то помимо мультиметра я применяю осциллограф - SIGLENT 1202CNL+. Вечером скину осциллограммы своих экспериментов.

AexProv пишет: Да, согласен. Заземление играет большую роль в таких установках, но это касается только воздушных установок. Фонарик на феррите зависит от заземления в наименьшей степени, либо не зависит вовсе.

Я просто провожу аналогию, что феррит и земля выполняют одинаковые функции задавание опорного резонанса.

AexProv пишет: Что касается исследования моей схемы, то помимо мультиметра я применяю осциллограф - SIGLENT 1202CNL+. Вечером скину осциллограммы своих экспериментов.

Сними осциллограмму с обоих концов резистора на вторичке. По идеи на ней должны будут видны ВЧ импульсы феррорезонанса. И токовый моменты.

ION пишет: Что бы понять на какой частоте у сердечника(в нашем случае феррит),феррорезонанс,генератор вовсе не обязателен...
В старых умных книжках(когда с генератопами была полная ж...па) в повседневной жизни радиолюбителей,поиски феррорезонанса делались примитивнийшим образом...
Делалось это очень просто...а именно,брался сердечник,половинился..Затем наматывалось определенное число витков(не существенно,но лучше витков 100-200.)Что бы регулировка намагничевания производилась через переменный резистор(в нашем случае это не существенно,у многих блоки питания имеют регулировку как по току,так и по напряжению).
Далее подключаем нашу обмотку к источнику тока(половинки сердечника должны иметь свободный ход)..При определенном значении тока,сердечник начнет резанировать(вибрировать) на определенной частоте..Показания можно снимать осцилографом,причем с зажимов источника тока...Так как ток,будет иметь разные при этом значения(выступать в роли генератора)..Данная частота и будет являться феррорезанасной
..
Вообщем то и все...

Извините, но как то непонятно каким образом начинает вибрировать феррит от постоянного тока? или я что то не понял...

user_bad пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

ION пишет: Что бы понять на какой частоте у сердечника(в нашем случае феррит),феррорезонанс,генератор вовсе не обязателен...
В старых умных книжках(когда с генератопами была полная ж...па) в повседневной жизни радиолюбителей,поиски феррорезонанса делались примитивнийшим образом...
Делалось это очень просто...а именно,брался сердечник,половинился..Затем наматывалось определенное число витков(не существенно,но лучше витков 100-200.)Что бы регулировка намагничевания производилась через переменный резистор(в нашем случае это не существенно,у многих блоки питания имеют регулировку как по току,так и по напряжению).
Далее подключаем нашу обмотку к источнику тока(половинки сердечника должны иметь свободный ход)..При определенном значении тока,сердечник начнет резанировать(вибрировать) на определенной частоте..Показания можно снимать осцилографом,причем с зажимов источника тока...Так как ток,будет иметь разные при этом значения(выступать в роли генератора)..Данная частота и будет являться феррорезанасной
..
Вообщем то и все...

Извините, но как то непонятно каким образом начинает вибрировать феррит от постоянного тока? или я что то не понял...

Насколько я понял, мы намагничиваем только одну половинку феррита. При определенном уровне насыщения внутренний резонанс начинает вмешивается в процесс передачи магнитного поля в другую половинку. При этом обе половинки начинают резонировать на частоте феррорезонанса.
У меня в экспериментах наблюдался следущий момент. Если я подою на феррит импульсы со слабым током и сердечник почти не насыщается, то импульсы феррорезонанса не наблюдаются на фронте закрытия. Если предварительно насытить сердечник или/и повысить ток импульсов, то после каждого резкого закрытия полевика наблюдается хорошо регистрируемых феррорезананс на частоте 16MHz и длится этот резонанс примерно 1-2 микросекунды.

Трансформатор подключен к генератору на TL494. Трансформатор намотан так: сначала вторичка проводом 0.2 мм в 2 слоя(всего 45 витков), затем поверх неё в ту же сторону первичка (15 витков).

Схема генератора тут:
tehnoobzor.com/schemes/automatics/142-ge...pulsov-na-tl494.html

Питаю всё это дело блоком питания DC 12В 1А.

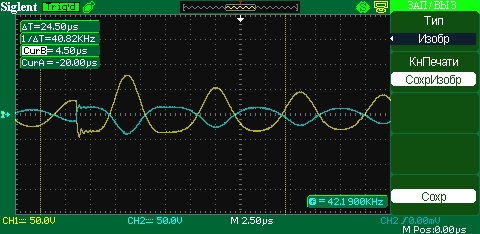

Начинаю с самой малой частоты около 40 КГц (SDS00001).

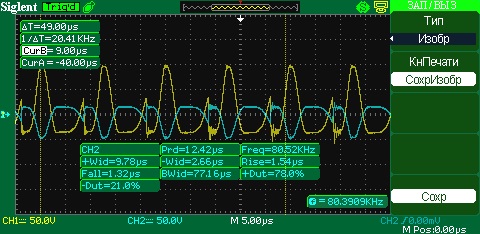

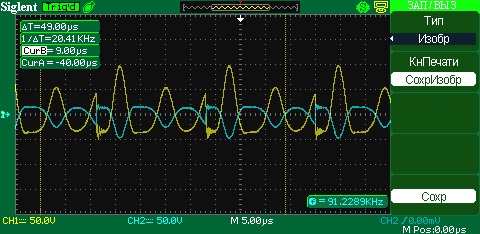

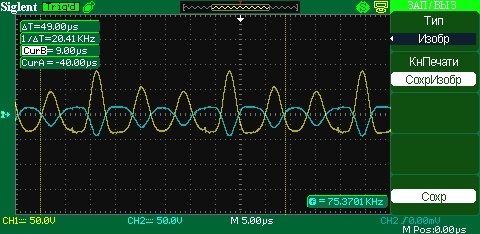

Постепенно увеличиваю частоту SDS00002 - SDS00006. На одной из осциллограмм при увеличении частоты на частотомере осциллографа частота изменилась в меньшую сторону из-за увеличения изгибов (частота потенциометром постоянно увеличивалась).












На SDS00006 - красивая картинка гармоничных колебаний.

Вторичка до сего момента не замкнута. Замыкаю ее на резистор 360 Ом, 1/4 Вт.

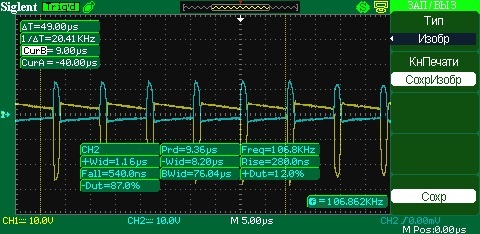

SDS00007 отражает процессы при подключенном резисторе. На этой осциллограмме резистор холодный.

Чуть меняю частоту - SDS00008. Форма сигналов почти не меняется, а резистор очень сильно греется.

Потребление согласно номерам осциллограмм:

1 - 0.02 А
2 - 0.02 А
3 - 0.03 А
4 - 0.03 А
5 - 0.03 А
6 - 0.01 А
7 - 0.03 А
8 - 0.04 А (тут очень сильно греется резистор)

Ток на вторичке по 8 осциллограмме поймать не удалось - по нулям всё. В первичке измерено 0.04 А.
