Фонарик Акулы 30 Ватт

mastertaan пишет:

ded003 пишет:

mastertaan пишет: ... в ломы было рисовать схему тестов с нуля поэтому взял за основу готовую!
только изменил свои параметры! и по поводу синей шняги (варистор)! ...

Mastertaan, а чего две одинаковые схемы выложили?
И где на схеме Ваша «синяя шняга» ( варистор )?

по TL494 если 13 ножку на нижней схеме зацепить на корпус и транзисторные ножки вместе!
то диапазон при тех же номиналах сместится в двое (частотка удвоится)

Перевод ТЛ в однофазный режим не только удваивает частоту, но и переводит к изменению скважности до максимально (примерно 98%) против 48% в дуплексном режиме. В этом случаи надо вставлять цепь регулировки скважности на ногу 3. Зацеплять ноги транзисторов в месте не имеет смысла, они и так работают в симплексном режиме синхронно. Это просто увеличивает максимально допустимый ток через них.

mastertaan пишет: путаница потому что их видов и назначений много!
есть так называемые термо таблетки на них обозначение в омах!
они стоят в устройствах размагничивания! замках стиральных машин!
пусковых реле холодильников!
в теликах же и мониторах производители рисуют как конденсатор
и обозначение как у конденсаторов!это проверяется мультиметром легко!
думаю надо закончить и не обсуждать это!

В объяснениях и схеме фигурируют два разных элемента с похожими но несколько разными эффектами. Вопрос о каком элементе идет речь, а как вы видеть его принцип работы в схеме фонарика?

Наблюдения по так называемому феррорезонану.
У меня этот резонанс на 16MHz. Когда я устанавливаю частоту "высекания" этих колебаний фронтом закрытия на периодичность 80KHz, общие потребление на этой частоте резко падает на 20 миллиАмпер. Незначительное изменение частоты в большую или меньшую сторону сразу увеличивает потребление.

ded003 пишет:

MagistrTNT пишет: Наблюдения по так называемому феррорезонану.
У меня этот резонанс на 16MHz. Когда я устанавливаю частоту "высекания" этих колебаний фронтом закрытия на периодичность 80KHz, общие потребление на этой частоте резко падает на 20 миллиАмпер. Незначительное изменение частоты в большую или меньшую сторону сразу увеличивает потребление. ...

MagistrTNT, что это у Вас за частоты (16MHz; 80KHz), частота следования «прямоугольных» импульсов что ли?
Применяете сленг, - частота «высекания» какая-то …
У Вас возможно часть периода начала колебаний лежит в резонансной частоте (скорость нарастания импульса), далее, при насыщении магнитопровода, магнитная проницаемость сердечника падает, что приводит к резкому уменьшению индуктивности катушки и соответственно уменьшению амплитуды колебаний (так как с уменьшением индуктивности резонансная частота контура увеличилась).
Смотрите увеличенный фрагмент Вашей осциллограммы:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Пожалуйста поясните, - о каких частотах Вы тут пишите. И не ссылайтесь на ранее выложенные вами ролики, - там одна муть голубая …

Если бы вы внимательней смотрели "муть голубую", то заметили бы что частота в 16MHz не зависит от степени насыщения сердечника. Да и на форуме я не однократно упоминал об этом.
И какой смысл увеличивать фото осциллограммы сделанной при малой развертке?

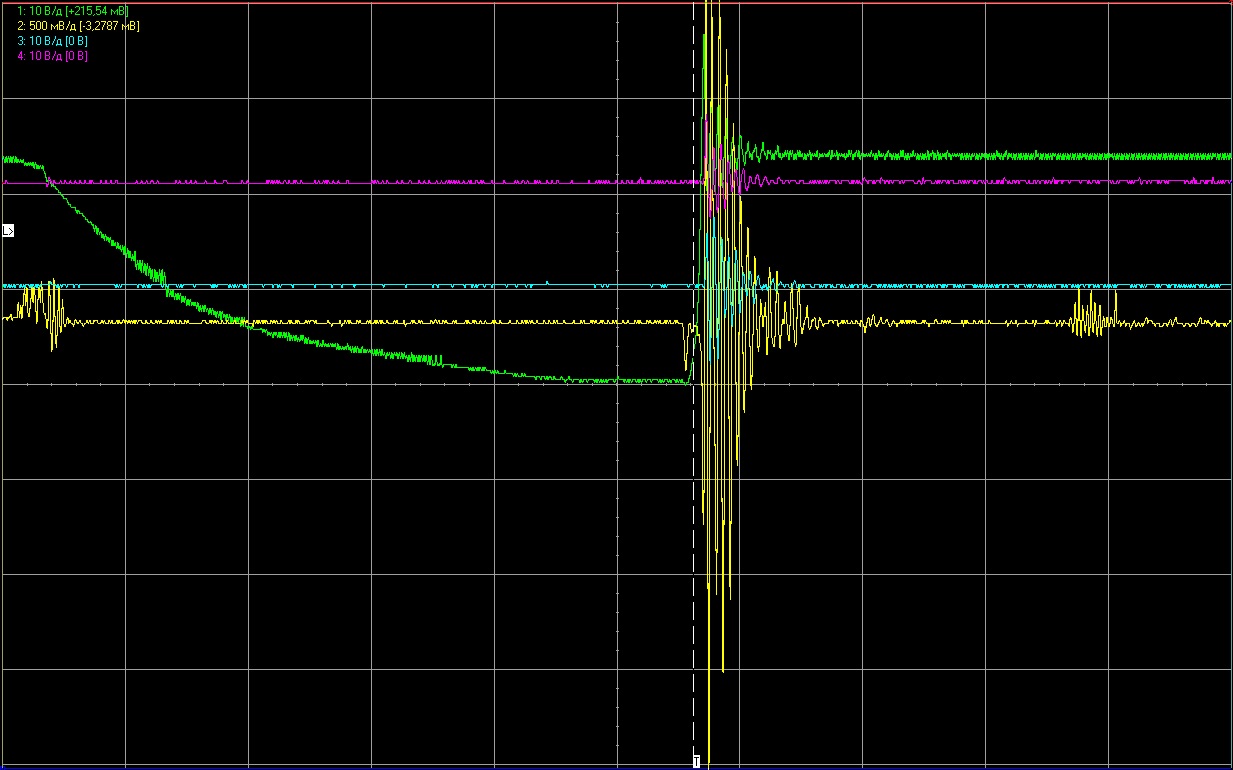

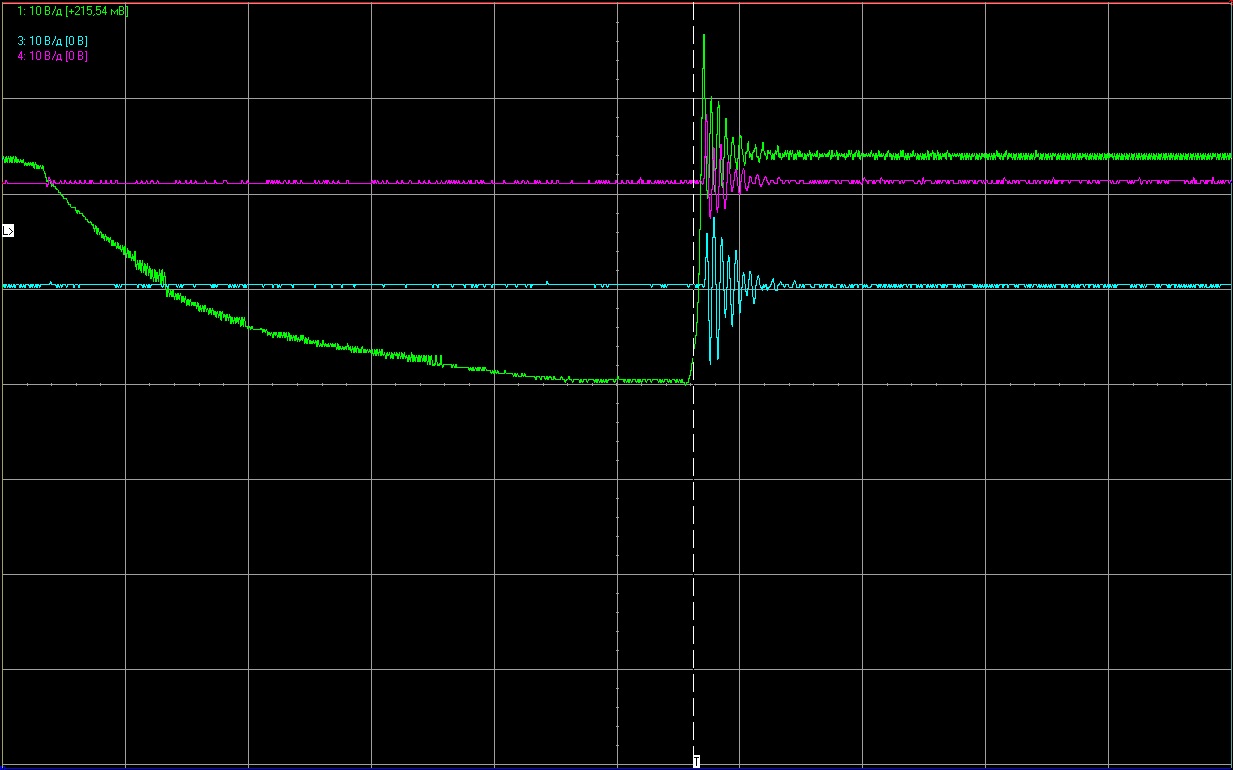

Привожу осциллограммы на развертке 100MHz 1мкс клетка.

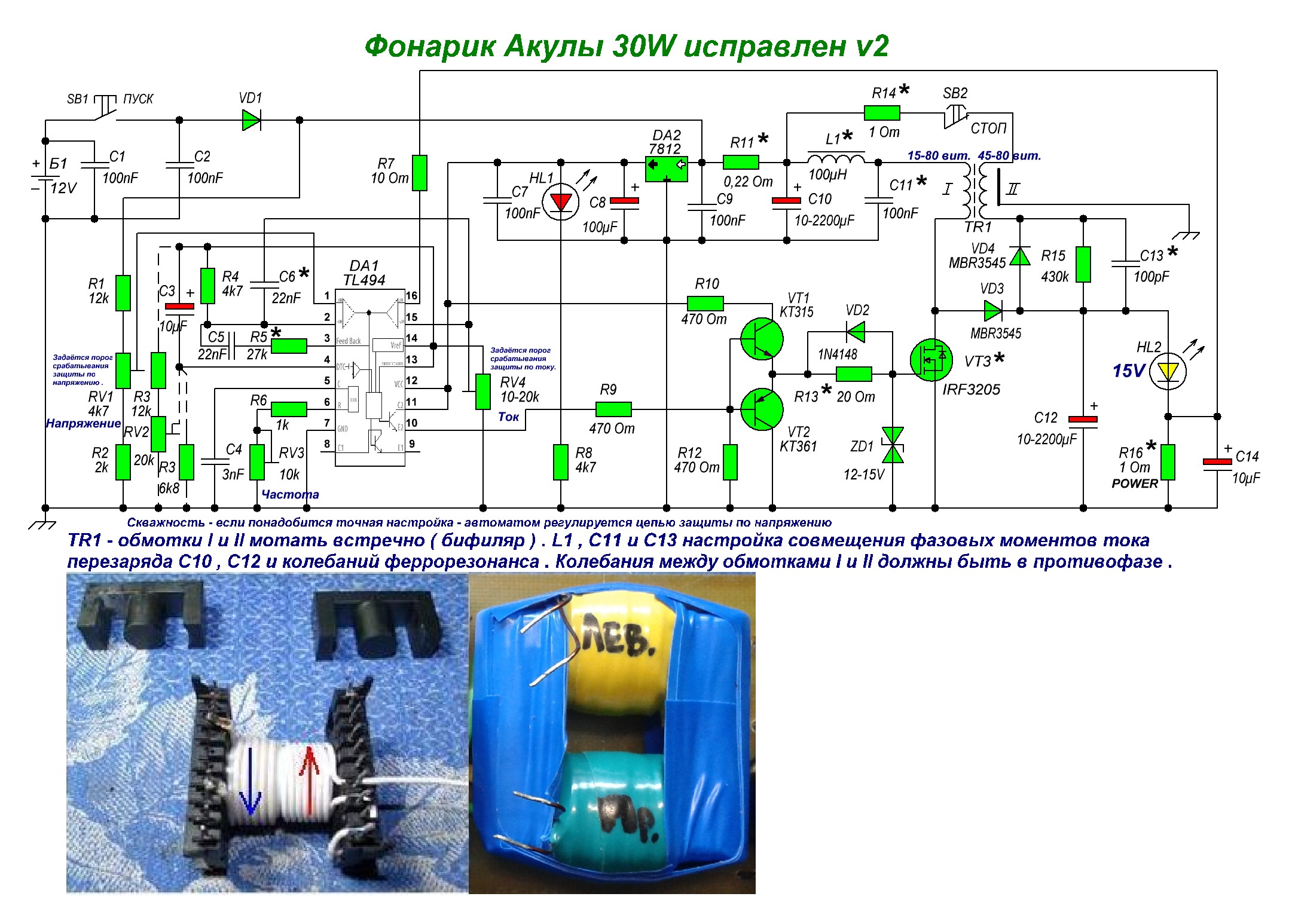

Привет всем ! На катушке ОС должны быть удары ( на катоде VD4 пачка импульсов , может даже и одного будет достаточно , всё как на воздушной установке Акулы , что Руслан показывал ) . Удары полностью зависят ( у меня так ) от нагрузки ( лампочка пока не прокатывает , нужен светодиод с порогом срабатывания или через импульсный съём на лампочку ) и напряжения питания , то есть на первом электролите C10 может быть вольт 11-12 - у меня пока так . Добавил в схему регулировку скважности , убрал транзистор из схемы , который добавлял вместо диода и вернул на место диод VD4 ( поставил низкочастотный 1N4002 ) , вообще тут надо прерыватель какой-нибудь ставить , варистор или динистор , что-бы ПОС как в сверхрегенераторе удачно настроить . Я так понял , частота в пачке должна быть такой-же как частота феррорезонанса , таким макаром этот чудо приёмник-насос можно настроить на режим работы сверхрегенератора , ну и частота гашения тоже должна подбираться , она будет задаваться защитами и по ходу дела не будет линейной ( детерменированный хаос Бронепоезда ) . Ещё на верхнем по схеме конце первички чистый и породистый синус , частоту подбирать надо кондёром , который в моей схеме 0,1 мкФ между дросселем и первичкой транса . При удачном совмещении фаз пачки импульсов , частоты феррорезонанса и частоты гашения всё должно заработать , во всяком случае очень хороший подскок амплитуды импульсов на короткое время наблюдается . Тут сложность настройки такая-же как в радиоприёмнике-сверхрегенераторе - всё должно быть точно . Пока что такие наблюдения .

На всякий пожарный прилагаю схему в spl7 и плату в lay6


Теперь пару слов по экрану . Экран - это очень интересная хреновина , думаю что это своеобразная антенна-конденсатор , вполне возможно , что она будет притягивать всякие левые излучения , может даже с побочными позитивными или негативными для здоровья эффектами ( продольные , скалярные , торсионные и прочие поля , попавшие в спектр работы приёмника ) .

Мастертаан , схема фонарика и прочих бестопливных генов - это не классические преобразователи , я уже давно подбираю варианты принципов действия , пригодных для повторения всеми желающими , на данный момент вариант радиоприёмника-сверхрегенератора подходит луччше всего и для проектирования и для настройки любых систем , использующих резонанс ( устройства с разрядниками типа установки Реда ( SFCH ) , Рика из соседней ветки и прочих на вид простых , а по процессам нет я пока под сверхрегенераторы не подгоняю ) , так как если эти процессы ( в установках ) разложить по полочкам , то мозг распухнет даже у академика , а принцип радиоприёмника не надо раскладывать на отдельные процессы , этим он и хорош . Сверхрегенератор - это только режим работы или по другому - алгоритм , но ни как не источник энергии
the-mostly.ru/misc/sverkhregenerativnyy_priyom.html

Приветствую всех на этом форуме. turisto, давно обратил внимание на твой канал, собираю фонарь. Много читал про феррорезонанс, вот сколько людей, столько и мнений. Действительно ли при работе в таком режиме феррит теряет свои свойства?

Приобретенный мною феррит не звенит на частотах, выдаваемых TL494, сейчас заказал MAX038 из Китая, буду собирать генератор для тестирования сердечников на частотах меандра вплоть до 20 МГц.

AexProv пишет: Приобретенный мною феррит не звенит на частотах, выдаваемых TL494, сейчас заказал MAX038 из Китая, буду собирать генератор для тестирования сердечников на частотах меандра вплоть до 20 МГц.

Резонанс возникающей в ферите и не зависящий от внешних факторов, лежит в зависимости от марки ферита на частотах 10-20 MHz. Для операния на него мы используем сотую гармонику, которую и генерит ТЛ. Также и намотки надо расчитывать от этого "опорного резонанса". Для поиска "опорного резонанса" в полное хватит и пилы на частотах до 300KHz. Пилу можно взять с одного из выводов аналогового осциллографа.
