Фонарик Акулы 30 Ватт
1) Вторичная обмотка включена встречно с первичной
2) Вторичная обмотка включена прямо по отношению к первичной (начало обмоток в верхней точке схемы)

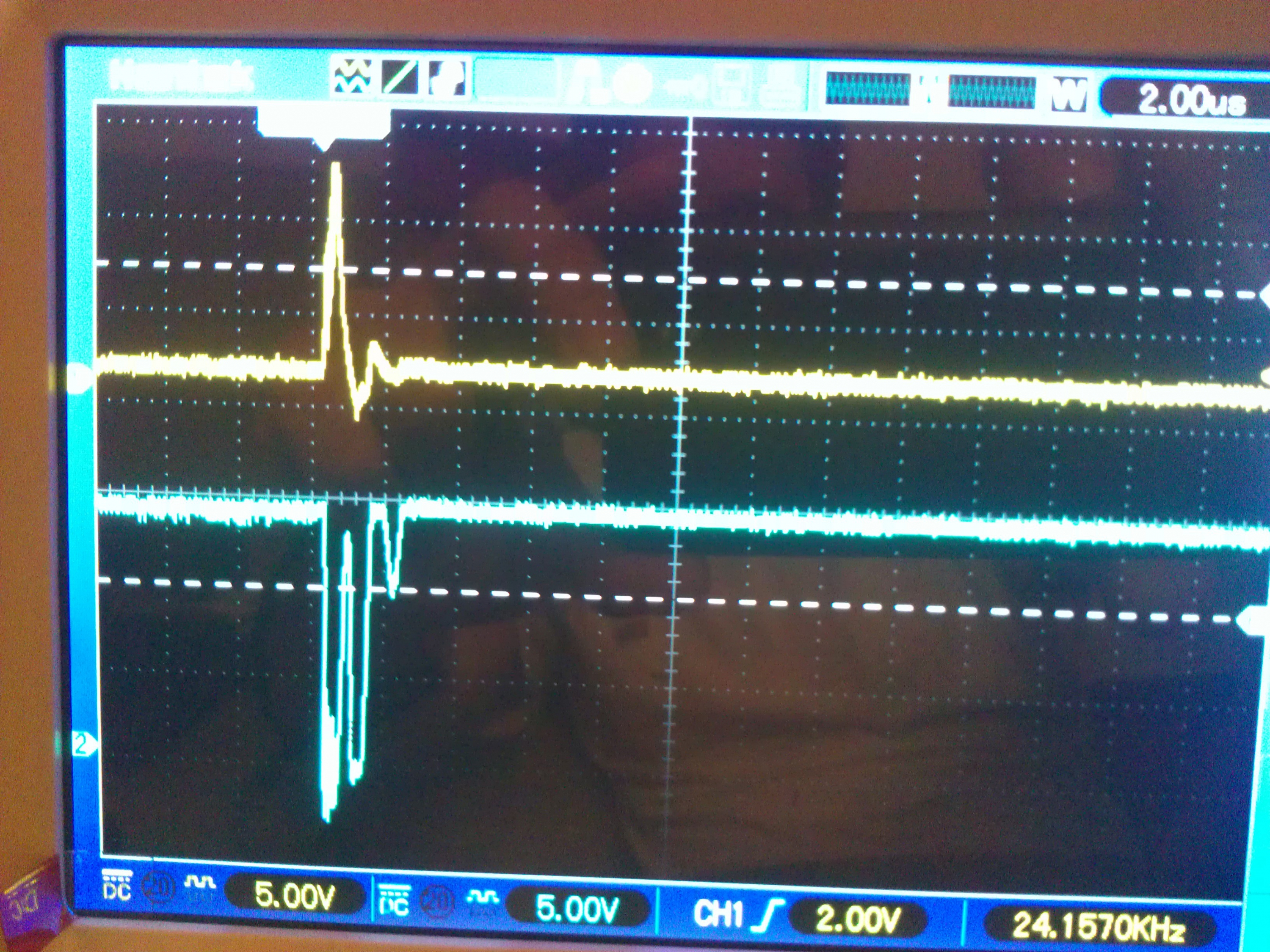

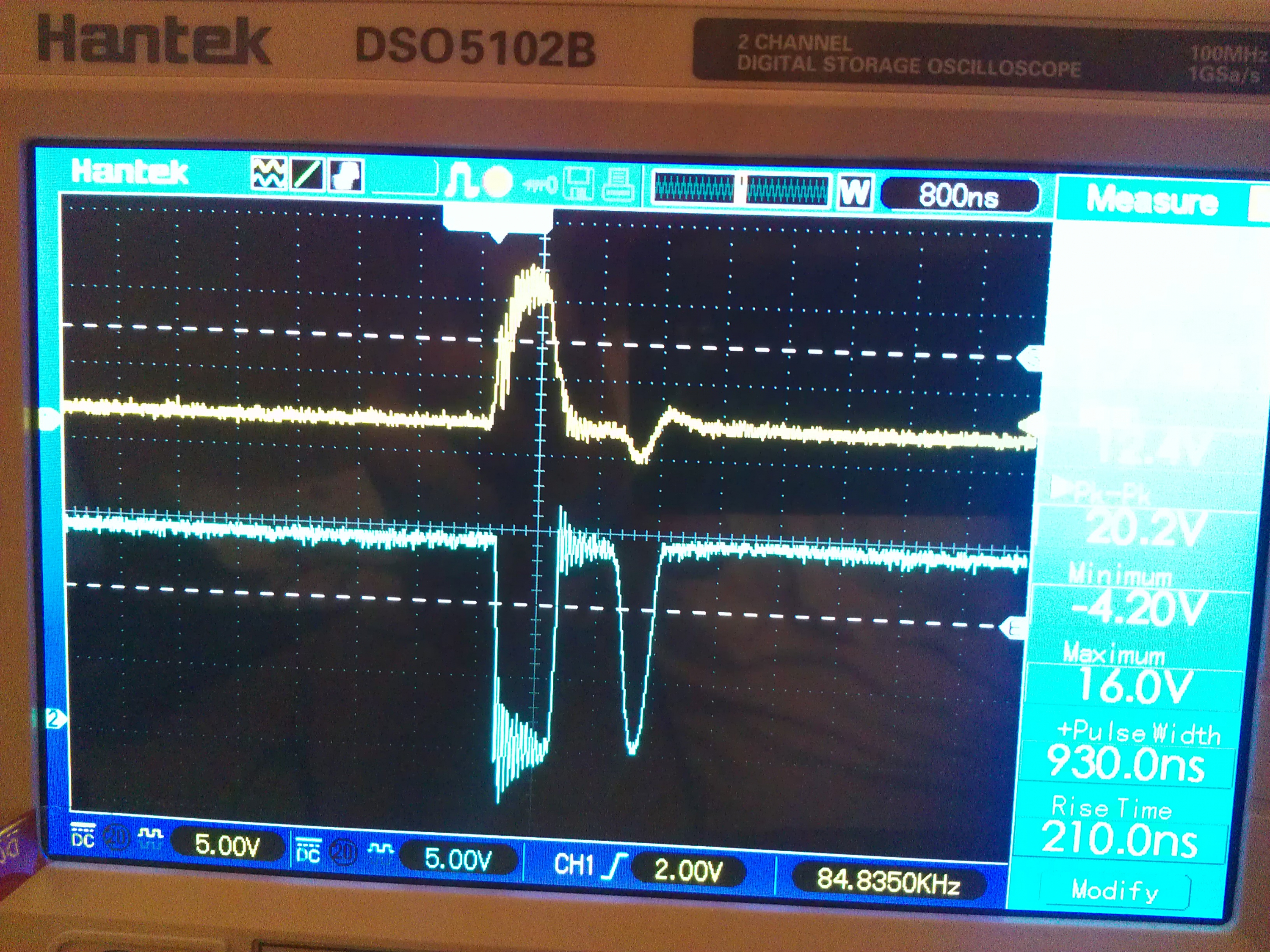

Как видно из осциллограмм в первом случае выброс вторичного импульса происходит сразу же после окончания первого импульса. При тонкой настройке получаем ещё и третий выброс меньшей амплитуды.
Во втором случае выброс происходит после паузы длиной с первичный импульс.
Длины импульсов одинаковы в обоих случаях, просто осциллограммы сняты с разным разрешением по оси X.
cosmolv пишет: ... Вот видео по настройке: files.fm/g/zwycqzn#aa/%D1%84%D0%BE%D0%BD...D1%8C+%E2%84%964.mp4

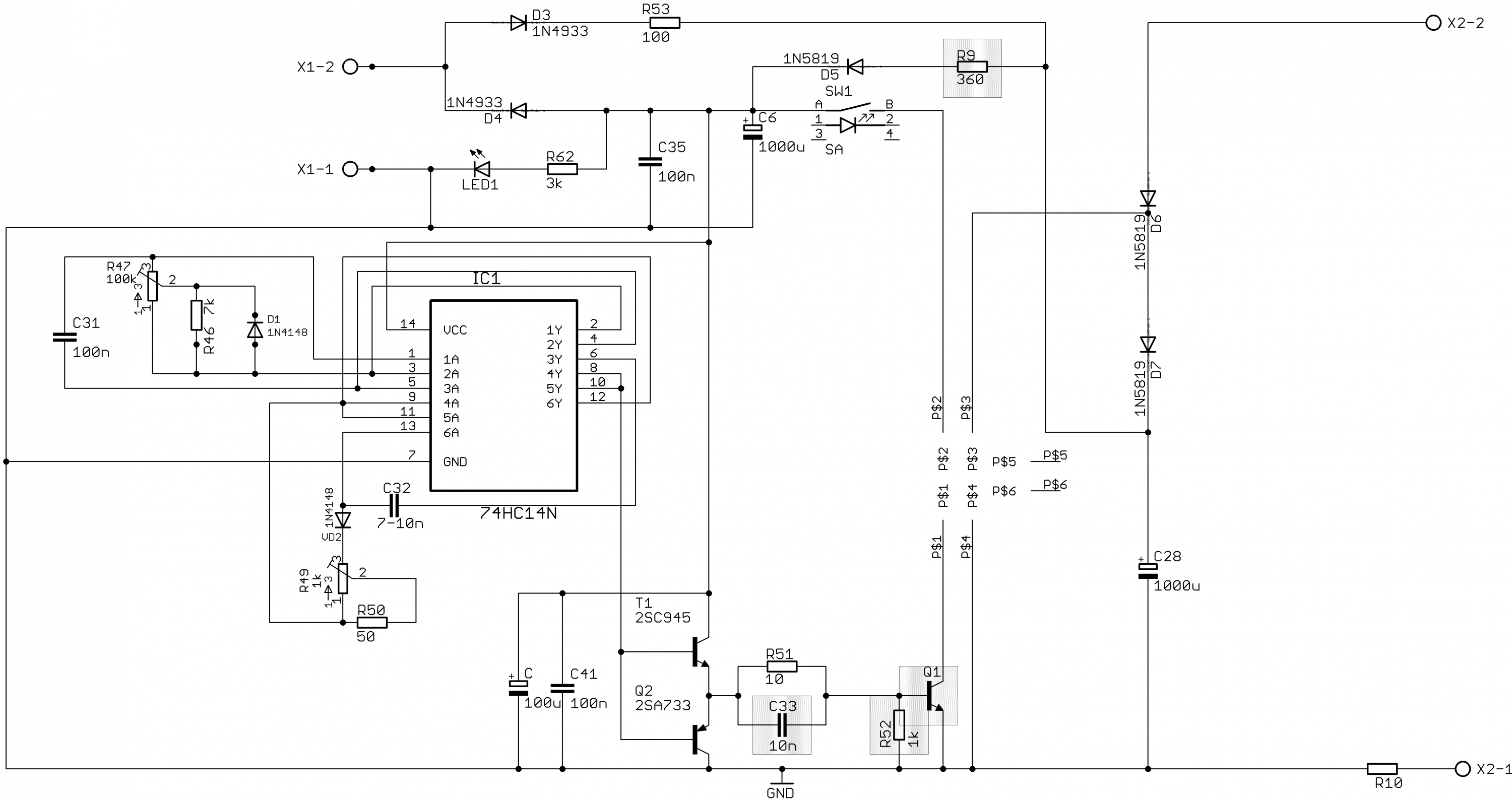

Сборка на видео не соответствует схеме. Некоторые элементы отсутствуют или подключены по другому.
Какой смысл собирать по этой схеме? Надо хотя бы придерживаться схемы из видео.
Bronepoezd пишет:
cosmolv пишет:
MagistrTNT пишет: Если хотеть запарится как раз и надо брать эту схему.
Тут совершенно непонятно как будут работать VD3 и VD4. И каким образам при такой полярности будут гореть светодиоды.
И я еще не видел ни одной работающей репликации.
cosmolv пишет: Я бы не парился и брал ету схему. Самый удачный вариант)
Повторяемость тоже имеется - а парится там с другими схемами которые ктото перерисовал и изпрявлял чегото - не вижу смысла.
По поводу VD4 и VD3 Там даже и понятно. Что там не понятного? Лампочки горят же не от источника питания а питается через втаричку обмотки. (там все прекрасно работает) вот только заморочится можно пока настроиш. Кто сказал что легко? давольно крапотливая задача - но не так уш трудно. В место КТ805АМ можно ставить полевик, но опять надо смотреть осцылограмму (ибо на каждом феррите ето будет по разному) дросель с резистора 360 ом, в конце убрал но его можно пряма на резистор тонким проводом намотать. (надо смотреть)
Вот видео по настройке: files.fm/g/zwycqzn#aa/%D1%84%D0%BE%D0%BD...D1%8C+%E2%84%964.mp4
Кому интерестно покуверкатся, вот моя печатка етого, ето один из вариантов без втаричного блока
можешь с нее сетку убрать, чтобы лишний тонер не тратить
Да пожалоста.
Некоторые алкалине батарейки 1,5 вольт, которые мне подарили изношенные и как-то я их понаходил и понакопил, уже даже без подзарятки имеют 1,5-1,42 вольта, то есть вполне пойдут для светодиодных фонариков и не только без подзарядки. Некоторые потекли, я протсто протёк побщистил салфеткой, которые мне подарили. Вообщем буду смотреть, как будут заряжаться алкалине заряжая их 40 милиампер током. Некоторые были по 1,3 вольта. Я их зарядил до 1,6 вольт. Но после 10 часов упало их напряжение до 1,47-1,48 вольт. То есть можно было бы их применять к фонарикам динамо. Которые накрутил, накрутил и потом святят, так как заряд они держат где-то несколько часов, то в самый раз их так использовать и не надо акумуляторов. Ну а дальше надеюсь уже не будет напряжение падать сильно. То есть ёмкость всё равно, наверное, прежнее не вернёться у алкалине 1,5 вольт батареек, но подзарядкой, думаю, можно некоторую ёмкость востановить и спокойно использовать для не мого требующих энергии устройств, светодиодных фанариков и прочих фанакиков не светодиодных ,но на слабой лампоче, а для фотоапаратов, не знаю или подойдёт.
Святолуг пишет: Я в последнее время пробую заряжать палчиковые батарейки, которые выбрасывают и на которых 1,1-1,3 вольта, когда на полно заряженнных около 1,58 вольт. Это алкалине батарейки многие. Я на них подаю 6-7 вольт через резистор 150 ом, то есть заряжаеться одна батарейка где-то 40 милиампер током. Такой ток достаточно слабый и он не испортит батарейку и она потом по идее не потечёт. Чтоб зарядить её я продумал понадобяться около 2 сутки. Я 2 батарейки АА вставил в наполовину самодельный фонарик на осветодиоде. И их энергии, думаю хватит на достаточно долго, это будет гораздо дешевее, чем за 120 доларов такой фонарик покупать. А этих алкалине батареек АА и ААА у меня полно есть, может 50-100. Моим зарядным устройством этим можно и обычные 1,2 вольт акумуляторы заряжать палчиковые. Только если ёмкость акумуятора 1600 мАч, то заряжаться он будет 40 часов от 0 до 100 процентов. Не так быстро, но зато медленная зарядка не так, по моему, изнашивает их. Раньше я имел дело с этими 1,2 вольт акумуляторами и заряжал с производительными устройствами и они потом вдруг как-то быстро переставали иметь ёмкость после около пол года пользования частого, когда я от них ожидал большего. Думаю ,что это от слишком большого тока подаваемого на них, когда они заряжались, то есть устройство их перезаряжало.
Некоторые алкалине батарейки 1,5 вольт, которые мне подарили изношенные и как-то я их понаходил и понакопил, уже даже без подзарятки имеют 1,5-1,42 вольта, то есть вполне пойдут для светодиодных фонариков и не только без подзарядки. Некоторые потекли, я протсто протёк побщистил салфеткой, которые мне подарили. Вообщем буду смотреть, как будут заряжаться алкалине заряжая их 40 милиампер током. Некоторые были по 1,3 вольта. Я их зарядил до 1,6 вольт. Но после 10 часов упало их напряжение до 1,47-1,48 вольт. То есть можно было бы их применять к фонарикам динамо. Которые накрутил, накрутил и потом святят, так как заряд они держат где-то несколько часов, то в самый раз их так использовать и не надо акумуляторов. Ну а дальше надеюсь уже не будет напряжение падать сильно. То есть ёмкость всё равно, наверное, прежнее не вернёться у алкалине 1,5 вольт батареек, но подзарядкой, думаю, можно некоторую ёмкость востановить и спокойно использовать для не мого требующих энергии устройств, светодиодных фанариков и прочих фанакиков не светодиодных ,но на слабой лампоче, а для фотоапаратов, не знаю или подойдёт.
Святолуг, зарядка алкалиновых батареек - это не по теме данного раздела. А вообще если интересует, я их тоже заряжаю, причем уже несколько лет. Для нормальной их зарядки нужен специальный импульсный зарядник. Схема простейшая на 4 транзисторах. Если интересует, напиши в личку адрес электронки, пришлю схему.
