Анализ Установки с качером - 2

Saeed, ты по ходу что-то поджарил, либо выход TL, либо вход драйвера. Я никогда не ставил резисторы мощнее 0.25Вт, и всё работает нормально. Замени TL или проверь что ты там накосячил в подключении.

Саид, давай прикинем что-то к чему-то! Напряжение питания 15в. Сопротивление 220 Ом. Узнаем ток... 15в. делим на 220 Ом и получаем 0,068А. Теперь узнаем рассеиваемую мощность... 0,068А умножаем на 15в. и получаем 1,022вт. Какие 11 ватт!?

Проверь форму сигнала на 5 выводе осциллографом. Должна быть красивая пила с размахом в 2,8-3 вольта. И проверь источник опорного напряжения(14 вывод), на нем должно присутствовать напряжение от 4,75в. до 5,25в. и оно не должно "плавать" при изменении питающего напряжения от(примерно) 7,5 - 8 вольт до 15-20 вольт. Максимальное быстродействие цифровой части МС составляет 200нс!!! в наилучшем случае!!!

diod пишет: Проверь форму сигнала на 5 выводе осциллографом. Должна быть красивая пила с размахом в 2,8-3 вольта. И проверь источник опорного напряжения(14 вывод), на нем должно присутствовать напряжение от 4,75в. до 5,25в. и оно не должно "плавать" при изменении питающего напряжения от(примерно) 7,5 - 8 вольт до 15-20 вольт. Максимальное быстродействие цифровой части МС составляет 200нс!!! в наилучшем случае!!!

Ребят, всё проверил. Пила 3в, опорное 5в, всё по фэншую, менял микруху, - те же яйца. 11-ватник чуть холоднее пальца. Хочешь сказать что на тл-ке невозможно получить 40нс фронт? там в даташите про меандр не понятный график с процентами, про предел не увидел.

А сама 494я греется? У нее максимальная рассеиваемая мощность 1вт.!!! Может ты влепил не 220 Ом., а 22 Ом.?! Чтобы не гадать, нужна полная схема!!! Тогда чожно будет сказать, что с ней не так!!!

diod пишет: А сама 494я греется? У нее максимальная рассеиваемая мощность 1вт.!!! Может ты влепил не 220 Ом., а 22 Ом.?! Чтобы не гадать, нужна полная схема!!! Тогда чожно будет сказать, что с ней не так!!!

нет, не греется.

Saeed пишет:

diod пишет: А сама 494я греется? У нее максимальная рассеиваемая мощность 1вт.!!! Может ты влепил не 220 Ом., а 22 Ом.?! Чтобы не гадать, нужна полная схема!!! Тогда чожно будет сказать, что с ней не так!!!

нет, не греется.

Ну что я еще могу тебе на это сказать!? Или схему в студию, или не трахай мозг себе и людям!!! Без обид, но это уже похоже на троллизм! МС, у которой рассеиваемая мощность 1вт. не греется, а 11вт. сопротивление греется! Его что, святой дух греет!?

ДИОД и САИД . Ваша переписька заставила меня пойти и себя померять. Значит выход ТЛ у меня включен повторителем . Сопротивление на массу 390 ом . Скорость переднего фронта около 100наносек , скорость заднего 120 наносек. Корпуса ТЛ не подбирал. Похоже этот не очень удачный. дальше стоит ИР4427. Он все фронты отрабатывает сам, поскольку у него на входе тригер шмидта.
Погоня за минимумом элементов схемы заставляет идти на компромис , а это обычно не очень хорошо....
Максимальный выходной ток каждого выходного ключа ТЛ может достигать 220 милиампер , но если в режиме одновременной работы , то лучше сумарный ток выше 300 миллиампер не поднимать.
Выходные ключи ТЛ плохо переносят импульсы и броски тока нагрузки....
И еще , при подсчете мощности резистора забыли на 2 разделить...
Кажись все сказал о предмете вашей дискуссии...

diod пишет: ...

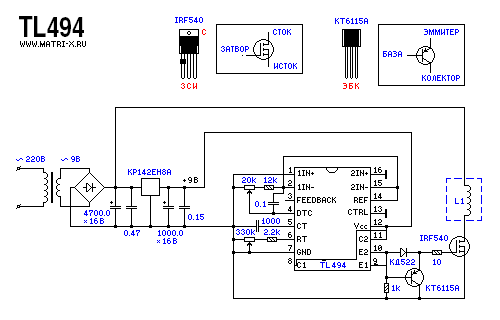

Вот пример "мертворожденной " схемы.
Не делайте так. В таком включении ТЛ очень капризна , и будет работать только на стабильной и невысокой частоте с транзисторами , у которых ток управления не превышает милиампер 150......

Пришелец, я ж не от хорошей жизни этой схемой пользуюсь. У отцов снега зимой не выпросишь, куда уж схему однотактного преобразователя с крутыми фронтами. вот и приходится извращаться. Лично вы например, можете дать проверенную схему с 40нс перед затвором полевика?
