Анализ Установки с качером - 2

metrolog пишет: наблюдал практически синфазность токов

Можно на осциллограмку посморетьь metrolog ?

slavavs пишет: Стоячая волна должна работать на гармонике резонанса, иначе подкачки (связи) не будет. Как только твоя автоподстройка изменит частоту резонанса хоть на герц, связь пропадет... Кстати, если твоя нагрузка стоит в контуре последовательно (схемы я не видел), то резонансную частоту изменять не нужно, при изменении нагрузки, она не изменится, это повлияет только на добротность.

плюс 100500 .!

mibii пишет: я уже пытался объяснить, бесполезно, стоячая волна никакого отношения к СЕ не имеет, стоячая волна - это банальное суммирование падающей
и отраженных волн, подключиться нагрузкой к узлам или пучностям стоячей волны НЕвозможно, так как любое подключение создает неоднородность от которой идут свои отраженные волны.
Руслан видимо решил объяснить работу своего устройства теорией стоячих волн, идею подхватили, Горчилин развил.
Подозреваю что сумятицу внесли "рыбки", когда народ видит рыбок, они думают что это стоячие волны, и не понимают разницы между Биениями и стоячими волнами.

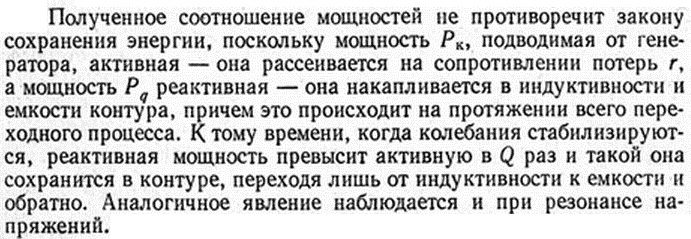

Стоячая волна - это СЭ (реактивка) и подключиться надо не к узлам но пучностям тока стоячей волны.

А биения в теории колебаний это БАРДАК.!

VOYAGE пишет: Тут выдвигали идею уже о том, что граната не замкнутая, нагрузка в разрез земли и ваще длина гранаты+заземление =1\2 длины волны. То есть для 1,5мгц это 42м+42м. примерно.

Фигня 82м - где у тебя КУ (Коэффициент укорочения) ?

Для теx у кого есть осциллограв и ген.сигналов.

Метод импульсной рефлектометрии - TDR


Кабель может быть описан длинным рядом 4-полюсников. Каждый 4-полюсник содержит 4 элемента:
1. R — омическое сопротивление жилы ;
2. L — индуктивность жилы;
3. C — емкость между жилами или между жилами и экраном;
4. G — проводимость материала изоляции между жилами или между жилами и экраном;

Для электрической линии эти параметры заданы в величинах, отнесённых к единице длины кабеля к 1 м или 1 км.
Они называются погонными параметрами.

Связь погонных характеристик и волнового сопротивления Гранаты
Импеданс кабельной линии


В области высоких частот , наиболее формулу можно упростить, так как в этой области R<<ωL и G<<ωC.
Импеданс кабельной линии , только для области высоких частот


Для величины импеданса Z_L справедливы следующие аппроксимации:
1. длинный тонкий проводник: L велико, C мало => Z_L велико
2. короткий толстый проводник: L мало, C велико => Z_L мало

В итоге: если импульс посылается в кабель, он распространяется со уникальной скоростью , которая является характеристикой кабеля , как и его волновое сопротивление. В месте обрыв кабеля , где сопротивление кабеля меняется , часть импульса отражается и возвращается к началу кабеля. Полная длина пути зависит от затухания и дисперсии кабеля. Сигналы в начале линии могут быть зарегистрированы осциллографом как функция времени. Результирующая зависимость является рефлектограммой.

Время t_x необходимое импульсу для распространения от начала кабеля до места обрыва т.е. конца кабеля
нужно быть измерено осциллографом.

Так используя скорость сигнала , можно вычислить расстояние l_x между началом кабеля до конца кабеля.

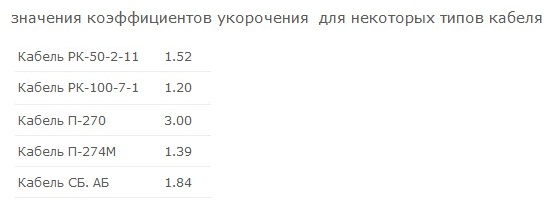

VOYAGE пишет: Я чета никак не уловлю, куда этот ку применять? На частоту 1572кгц сколько нужно провода? При условии что граната это 1/4 длины волны.

КУ это тоже расчет приблизительный. используй КПЕ и найди основную частоту, затем гармонику посчитаешь

VOYAGE пишет: Я чета никак не уловлю, куда этот ку применять? На частоту 1572кгц сколько нужно провода? При условии что граната это 1/4 длины волны.

К длине провода.
Но какой бы коэффициент вам не назвали он все равно не будет правильным.
Надо реально мерять провод.
Одна и и та-же марка кабеля РК75 выпущенная на одном и том же заводе но в разные года отличается Ку почти вдвое...

А в намотке ПВ-3 КУ будет также сильно зависит от плотности намотки витков, от толщины изоляции конкретного провода и т. д., так что просто посчитать не получится.
