Схемы #8720

В архиве, который я выкладывал, немного напортачил с разводкой платы управления качером - оставил выход кренки без кондёров. Вот исправленный архив.
По управлению качером - поставил временно перемычку вместо R10. Вроде бы качер стал глушиться лучше, но всё равно, как-то не совсем то.

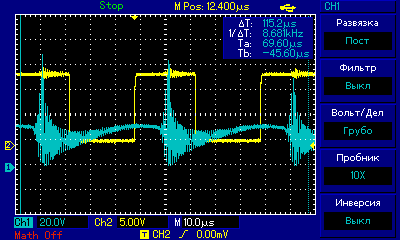

Синий - сигнал на коллекторе.

Пока ещё не поздно, нам сделать установку!

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

igorek30

Живу я здесь

Сообщений: 551

Меньше Больше

Спасибо получено: 943

Схемы #8769

качер работать не будет, делайте ген на 4046

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Неодим

Давно я тут

Сообщений: 140

Меньше Больше

Спасибо получено: 200

Схемы #8773

igorek30 пишет: качер работать не будет, делайте ген на 4046

Откуда такие данные? У Акулы его схема управления качера работала.А есть схема на 4046?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

igorek30

Живу я здесь

Сообщений: 551

Меньше Больше

Спасибо получено: 943

Схемы #8779

схема на 4046 мной проверена и работает от 0до 2.5мГц при питании 15вольт
s9.postimg.org/bgq3m4ysv/class_E_SSTC.gif

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

igorek30

Живу я здесь

Сообщений: 551

Меньше Больше

Спасибо получено: 943

Схемы #8781

еще раз повторю качер из-за инерционности работать в этой схеме не будет делайте на 4046 ссылку дал, вместо 555 ставте фазосдвиг с регулировкой длительности на 74нс14, вместо тл пуш-пул на 3825 - она уже с мощным драйвером на выходе и будет вам счастье!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

igorek30

Живу я здесь

Сообщений: 551

Меньше Больше

Спасибо получено: 943

Схемы #8783

феррит не нужен нужны ударные импульсы

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Неодим

Давно я тут

Сообщений: 140

Меньше Больше

Спасибо получено: 200

Схемы #8785

igorek30 пишет: еще раз повторю качер из-за инерционности работать в этой схеме не будет делайте на 4046 ссылку дал, вместо 555 ставте фазосдвиг с регулировкой длительности на 74нс14, вместо тл пуш-пул на 3825 - она уже с мощным драйвером на выходе и будет вам счастье!

А по подробнее можно плз?Интересует как сама Тесла , так остальное Вами сказанное.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

igorek30

Живу я здесь

Сообщений: 551

Меньше Больше

Спасибо получено: 943

Схемы #8787

неодиму - что конкретно интересует?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Неодим

Давно я тут

Сообщений: 140

Меньше Больше

Спасибо получено: 200

Схемы #8791

igorek30 пишет: неодиму - что конкретно интересует?

Хочу попросить Вас изобразить "вместо 555 ставте фазосдвиг с регулировкой длительности на 74нс14, вместо тл пуш-пул на 3825 - она уже с мощным драйвером на выходе" т.е. схему управляемой теслы.Заранее благодарен.И еще мне не совсем понятен смысл соотношения 1:30 на рисунке Теслы.Это часть ВВ в качестве ОС на 4046-ю намотанной в обратку?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

igorek30

Живу я здесь

Сообщений: 551

Меньше Больше

Спасибо получено: 943

Схемы #8793

1к30 это соотношение витков - одна это просто проволока от тт продетая в кольцо , а 30 ви тки на колечке, а схему бери любую на форуме есть
