Вот такой сигнал на 4 выходе CD4046Искатель пишет: Добрый вечер.
У кого есть готовая схема генератора с фапч на 4046, не могли бы вы показать картинки с осла на 4 выходе микросхемы, вообще интересует меняется ли период сигнала, при подстройке частоты.
Заранее благодарен.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Rinus, хочу уточнить по схеме управления качером.У тебя выход X-3 куда идет? Напиши алгоритм работы плз.,потому что непонятно.На этот выход идет и питание качера и одновременно блокирующий полевик.rinus пишет:

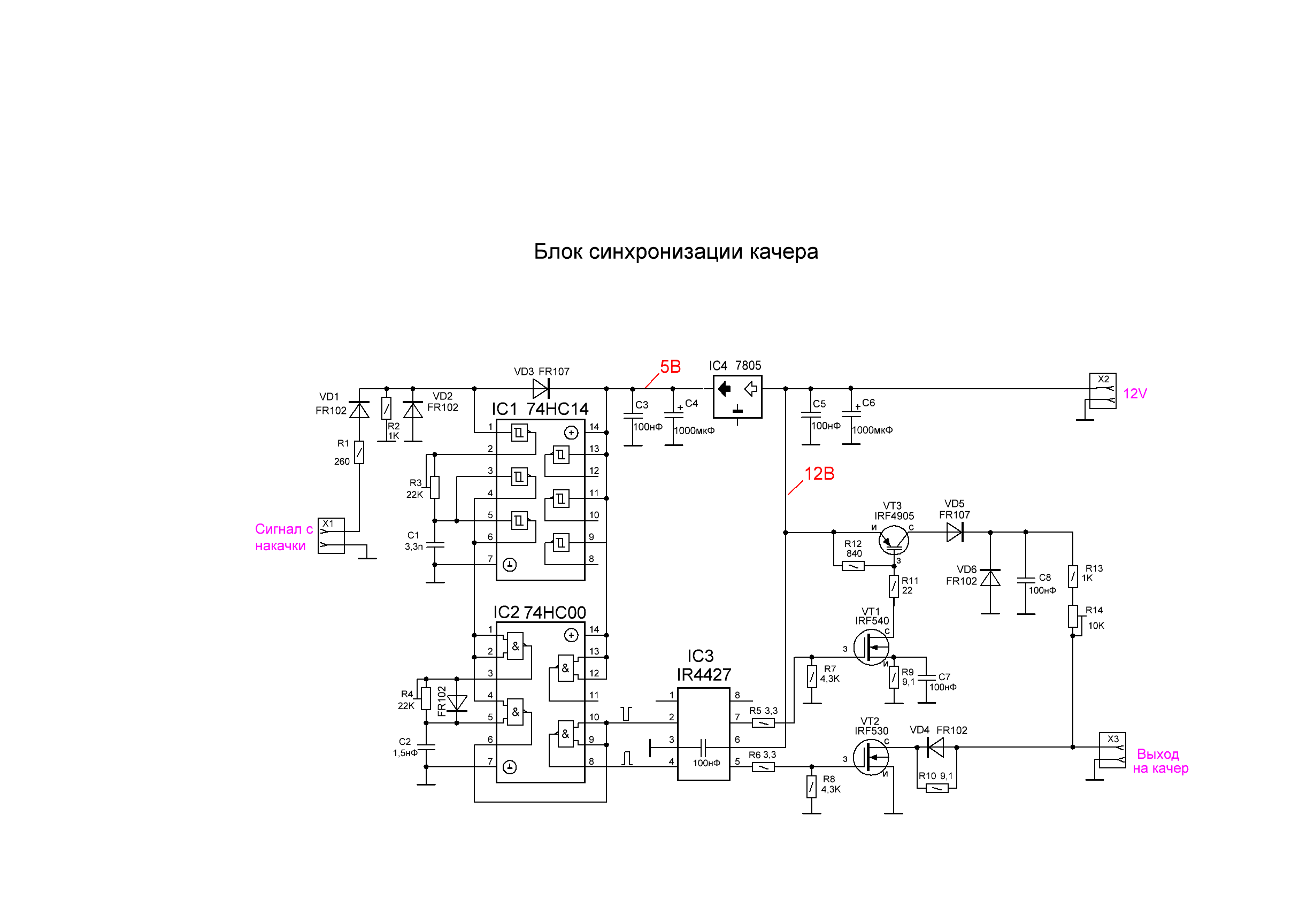

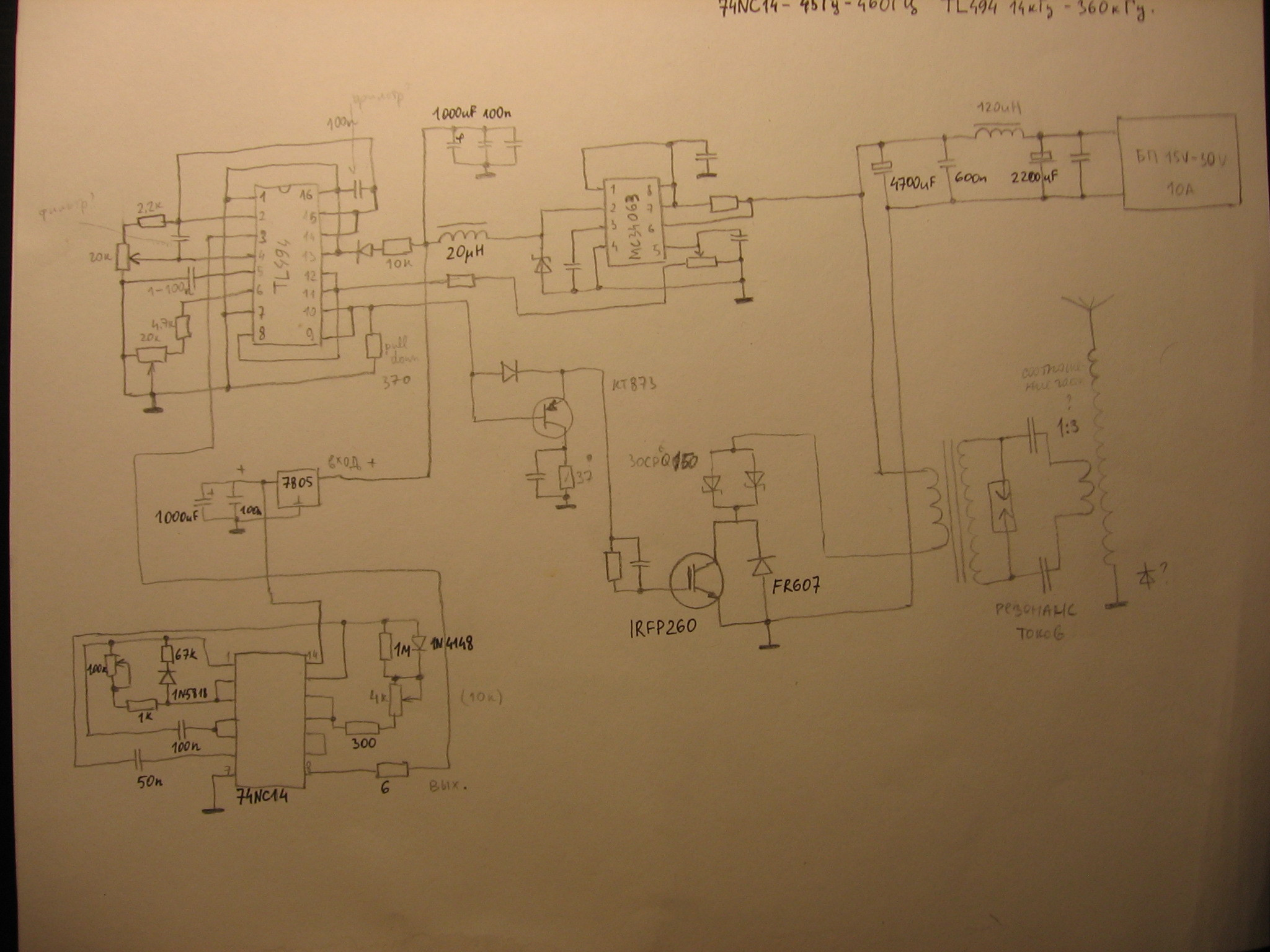

В архиве схема управления качером. Сам качер у меня на отдельной плате, тоже в архиве. На плате качера выпаивается резистор, который последовательно с переменником.Tyaplya пишет:
Было бы хорошо.rinus пишет: Сделал печатку, могу выложить.
А то я пытаюсь это сделать а опыта мало. Получается кое как.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
rinus пишет:
В архиве схема управления качером. Сам качер у меня на отдельной плате, тоже в архиве. На плате качера выпаивается резистор, который последовательно с переменником.Tyaplya пишет:
Было бы хорошо.rinus пишет: Сделал печатку, могу выложить.
А то я пытаюсь это сделать а опыта мало. Получается кое как.
Добрый день ! Подскажите какой программой открыть печатную плату ?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Выход X-3 идёт на базу транзистора качера. Это не питание, сверху идёт положительное смещение базы. Питание на качер не прерывается. На два полевика идут противофазные сигналы - нижний почти всё время открыт, закрывается на короткое время. Верхний наоборот.Неодим пишет:
Rinus, хочу уточнить по схеме управления качером.У тебя выход X-3 куда идет? Напиши алгоритм работы плз.,потому что непонятно.На этот выход идет и питание качера и одновременно блокирующий полевик.rinus пишет:
В архиве схема управления качером. Сам качер у меня на отдельной плате, тоже в архиве. На плате качера выпаивается резистор, который последовательно с переменником.Tyaplya пишет:
Было бы хорошо.rinus пишет: Сделал печатку, могу выложить.
А то я пытаюсь это сделать а опыта мало. Получается кое как.
Сегодня запустил плату вместе с качером - пока работает не очень хорошо. При маленькой длительности импульса качер еле цикает. А при большей - запустится уже не останавливается зараза.
Я рисую в Sprint layout 5JGR пишет: Добрый день ! Подскажите какой программой открыть печатную плату ?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Неодим пишет:
Rinus, хочу уточнить по схеме управления качером.У тебя выход X-3 куда идет? Напиши алгоритм работы плз.,потому что непонятно.На этот выход идет и питание качера и одновременно блокирующий полевик.rinus пишет:
В архиве схема управления качером. Сам качер у меня на отдельной плате, тоже в архиве. На плате качера выпаивается резистор, который последовательно с переменником.Tyaplya пишет:
Было бы хорошо.rinus пишет: Сделал печатку, могу выложить.
А то я пытаюсь это сделать а опыта мало. Получается кое как.
я так понимаю х3 идет на базу ключа для Тесла , мне непонятен смысл цепочки ir4427 вывод 7 , цепочка транзисторов дает меандр с умножением по напяжению
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
rinus пишет:
Выход X-3 идёт на базу транзистора качера. Это не питание, сверху идёт положительное смещение базы. Питание на качер не прерывается. На два полевика идут противофазные сигналы - нижний почти всё время открыт, закрывается на короткое время. Верхний наоборот.Неодим пишет:
Rinus, хочу уточнить по схеме управления качером.У тебя выход X-3 куда идет? Напиши алгоритм работы плз.,потому что непонятно.На этот выход идет и питание качера и одновременно блокирующий полевик.rinus пишет:
В архиве схема управления качером. Сам качер у меня на отдельной плате, тоже в архиве. На плате качера выпаивается резистор, который последовательно с переменником.Tyaplya пишет:
Было бы хорошо.rinus пишет: Сделал печатку, могу выложить.
А то я пытаюсь это сделать а опыта мало. Получается кое как.
Сегодня запустил плату вместе с качером - пока работает не очень хорошо. При маленькой длительности импульса качер еле цикает. А при большей - запустится уже не останавливается зараза.
JGR пишет: Вот и я о том же сложно настроить вы пробовали вторичку Тесла на землю с базы отключить
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Да, я на теже грабли настулил что и вы Думал, если управлять ещё и открывающим смещением, то будет нормально. Теслу на землю пока не пробовал. Хочу попробовать сделать перемычку вместо VD4 R10. На диоде же падает 1-2 вольта по идее.JGR пишет: Вот и я о том же сложно настроить вы пробовали вторичку Тесла на землю с базы отключить
На выводах 5 и 7 там уже не меандр, а прямоугольные импульсы с большой и низкой скважностью соответственно.

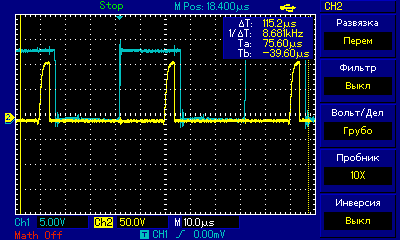

Транзистор VT3 - хитрый. Он с огромной ёмкостью затвара. На моей осцилограмме видно, что передний фронт плавный. Незнаю точно, зачем Рома его делал, но это из-за ёмкости затвора VT3. Качер должен как-бы плавно разгоняться чтоли.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
С качера идет синус. А как следует из последних видео, нам нужны именно импульсы, при этом они должны быть не затухающие, для этого нам поможет ферритasni пишет: А как выглядит сигнал качера,там короткие импульсы пико образные и зачем прерывать их совсем они ведь синхронизированы.или как....
