ТЕМА: Схемы

Схемы 2 года 3 мес. назад #4537

  • VOYAGE
  • VOYAGE аватар
  • на форуме
  • Модератор
  • Сообщений: 937
  • Спасибо получено: 496
Сборник схем. У кого есть другие, пожалуйста добавляйте. Добавляйте описание. Но не трепаться тут! аарррр!!! :angry:
Вложения:
Пишите в СООТВЕТСТВУЮЩИХ темах раздела!
Мой Канал в ТыТруба
ПРАВИЛА ФОРУМА
Последнее редактирование: 1 год 6 мес. назад от VOYAGE.
Гости не могут отвечать на сообщения.
Спасибо сказали: Cleverest, Alex_75, wingss7, Неодим, Pulse, Man_Oleg, Antonio, ded_moroz, vi74te, nndgold, turisto74, andrey, digsens, dnepr

Схемы 2 года 3 мес. назад #4539

  • Denny
  • Denny аватар
  • Не в сети
  • Давно я тут
  • (SKYPE) DennyRudik2014
  • Сообщений: 153
  • Спасибо получено: 273
Гости не могут отвечать на сообщения.
Спасибо сказали: freeenergyinfo, kolya, Неодим, Pulse, Jim, Man_Oleg, хима, Jirkason, Antonio, vi74te, nndgold, andrey, digsens, NICK

Схемы 2 года 3 мес. назад #4631

  • VOYAGE
  • VOYAGE аватар
  • на форуме
  • Модератор
  • Сообщений: 937
  • Спасибо получено: 496
1. Че куда идет по мнению Олега =).

2. Схема направлений намотки Руслана, не Акулы. Также сделал и я.

3. Собсно катушка Руслана
Вложения:
Пишите в СООТВЕТСТВУЮЩИХ темах раздела!
Мой Канал в ТыТруба
ПРАВИЛА ФОРУМА
Гости не могут отвечать на сообщения.
Спасибо сказали: Jim, Man_Oleg, Jirkason, Antonio, vi74te, turisto74, andrey, stipol, dnepr

Схемы 2 года 3 мес. назад #4633

  • VOYAGE
  • VOYAGE аватар
  • на форуме
  • Модератор
  • Сообщений: 937
  • Спасибо получено: 496
1. Предлагаемая схема синхронизации качера (стоит поэкспериментировать).

2. Ну и конечно схема Акулы.
Вложения:
Пишите в СООТВЕТСТВУЮЩИХ темах раздела!
Мой Канал в ТыТруба
ПРАВИЛА ФОРУМА
Гости не могут отвечать на сообщения.
Спасибо сказали: Jim, Man_Oleg, Antonio, turisto74, Mishakon, andrey

Схемы 2 года 2 мес. назад #5703

  • nndgold
  • nndgold аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 2
VOYAGE пишет:
2. Все в сборе БЕЗ АПЧ, БЕЗ правильной организации съема. Электронные схемы работосопсобные.

Привет,
1. как это понять БЕЗ АПЧ и БЕЗ правильной организации съема - схемы работоспособные? Можно по подробнее?
2. Печать есть на схемы?
заранее спасибо?
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #5704

  • nndgold
  • nndgold аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 2

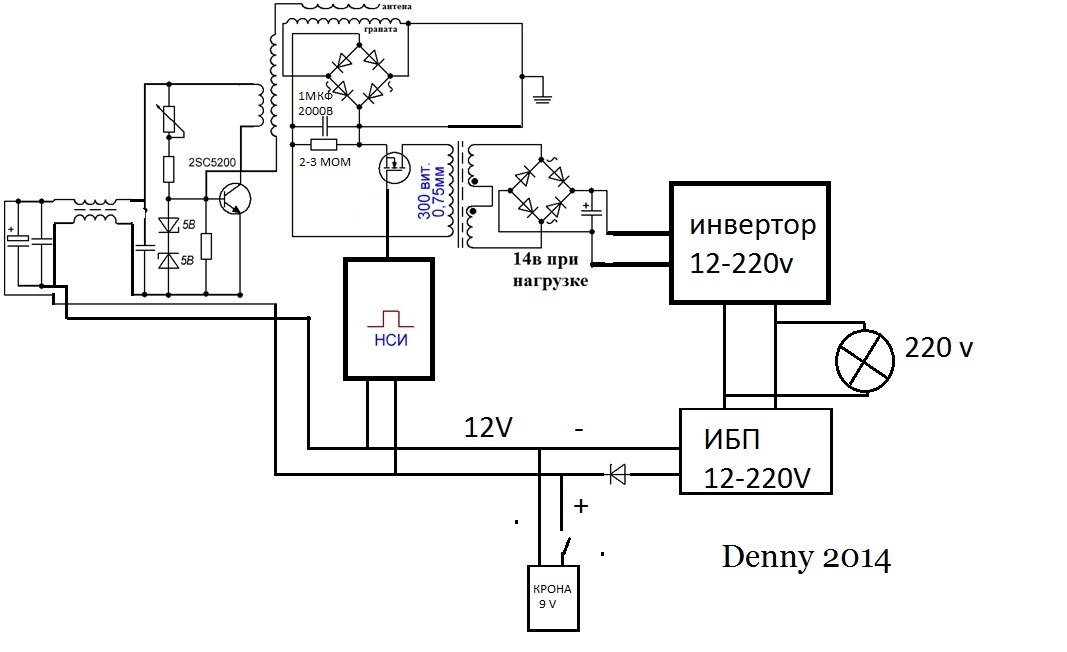

Denny пишет:
Привет, она рабочая? можно по подробнее?
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #5705

  • Denny
  • Denny аватар
  • Не в сети
  • Давно я тут
  • (SKYPE) DennyRudik2014
  • Сообщений: 153
  • Спасибо получено: 273
nndgold пишет:
Привет, она рабочая? можно по подробнее?

привет ! схема не рабочая !!!! она только в разработке !!!
Последнее редактирование: 2 года 2 мес. назад от Denny.
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #5917

  • vas76
  • vas76 аватар
  • Не в сети
  • Давно я тут
  • Сообщений: 132
  • Спасибо получено: 48
вот нашёл, может это было уже.
Гости не могут отвечать на сообщения.
Спасибо сказали: valeron5555, Mishakon, andrey, kiptim, Garef, digsens

Схемы 2 года 2 мес. назад #5945

  • stirlingmotor
  • stirlingmotor аватар
  • Не в сети
  • Новый участник
  • Сообщений: 1
Спасибо за схемку. Очень правдоподобная.
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #5959

  • nndgold
  • nndgold аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 2
VOYAGE пишет:
Сборник схем. У кого есть другие, пожалуйста добавляйте. Добавляйте описание. Но не трепаться тут! аарррр!!! :angry:

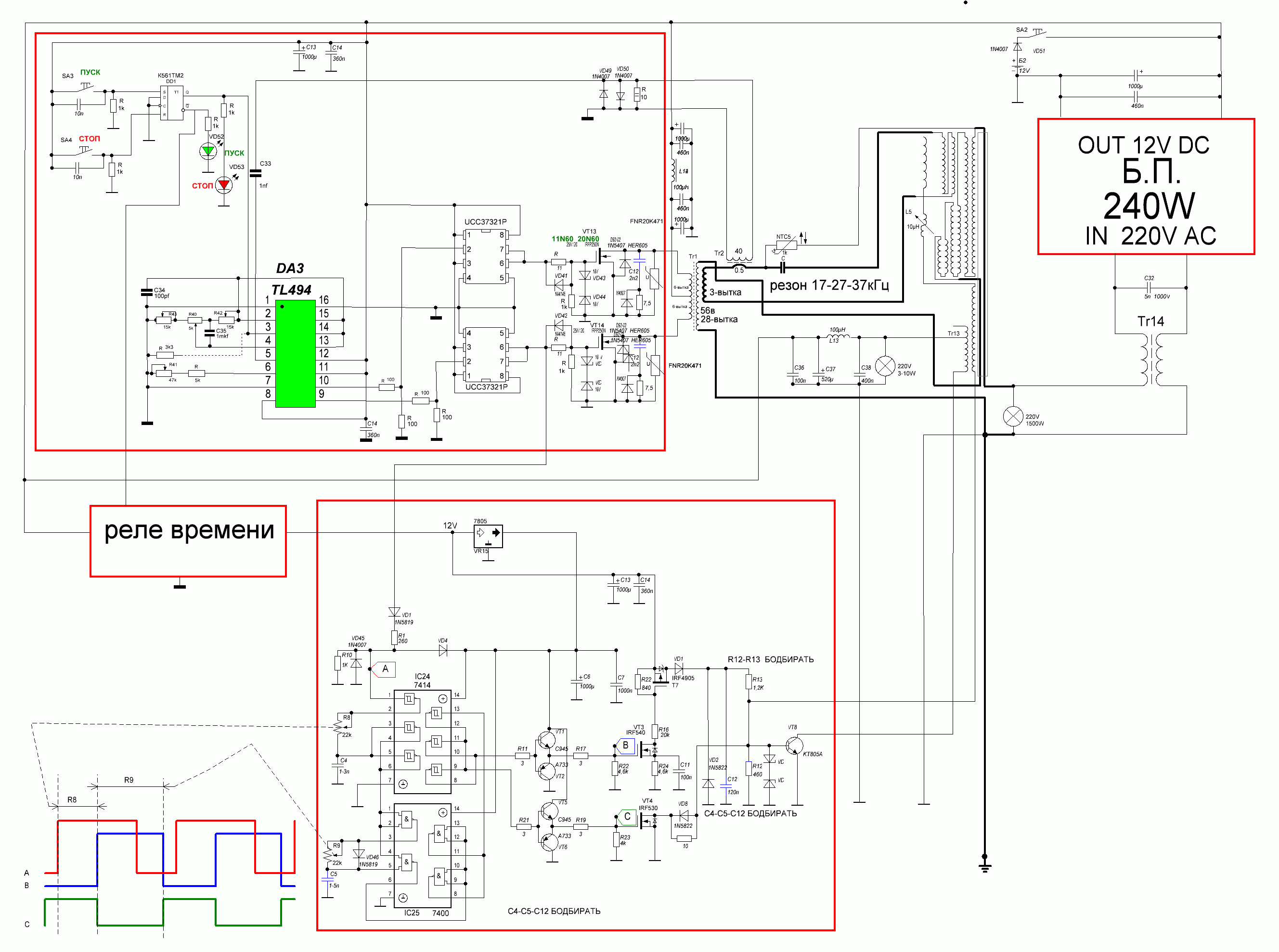

1. Качер
2. Все в сборе БЕЗ АПЧ, БЕЗ правильной организации съема. Электронные схемы работосопсобные.
3. Обратите внимание на конденсатор в цепи ГОРШОК 28вит - граната. Он необходим.

Привет, я хочу повторить эту схему realstrannik.com/media/kunena/attachments/57/1_2014-11-23.jpg
В ней написано что она проверена тобой.
У меня вопрос ,
1. Ты ее повторил, она работает?
2. В этой схеме не указаны 2 выключателя и нет полной информации по дроселям.
Можешь что то ответить?
Последнее редактирование: 2 года 2 мес. назад от nndgold.
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #5966

  • VOYAGE
  • VOYAGE аватар
  • на форуме
  • Модератор
  • Сообщений: 937
  • Спасибо получено: 496
Электроника в той схеме рабочая. Все, что до гранаты работает именно с теми компонентами, которые указаны. С гранатой головняк. Дросселя же указаны номиналы. Тот, что на съеме, до него еще не дошли. И что за выключатели?
Пишите в СООТВЕТСТВУЮЩИХ темах раздела!
Мой Канал в ТыТруба
ПРАВИЛА ФОРУМА
Последнее редактирование: 2 года 2 мес. назад от VOYAGE.
Гости не могут отвечать на сообщения.
Спасибо сказали: Nakaev

Схемы 2 года 2 мес. назад #5980

  • fominyh-asd
  • fominyh-asd аватар
  • на форуме
  • Давно я тут
  • Сообщений: 131
  • Спасибо получено: 91
VOYAGE пишет:

2. Схема направлений намотки Руслана, не Акулы. Также сделал и я.


VOYAGE, посмотри внимательно фотографии установки Акулы, антенна, обмотка накачки и первые два слоя гранаты намотаны в одну сторону! У Руслана также.
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #5986

  • nndgold
  • nndgold аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 2
VOYAGE пишет:
С гранатой головняк. Дросселя же указаны номиналы. Тот, что на съеме, до него еще не дошли. И что за выключатели?

Я никогда с дроселями не работал, я вижу по схеме дроселя намотаны как трансформатор с двумя обмотками. Это что на ферит намотаны две обмотки по 100 мкГн?
По поводу выключателей их в схеме я не вижу, один с красной и зеленой кнопкой и второй где он включает нагрузку....
Последнее редактирование: 2 года 2 мес. назад от nndgold.
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #6293

  • nndgold
  • nndgold аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 2
Гуру СЕ
Подскажите, собрал я комплектацию на качер, не могу найти кондер на 1 мкФ 2000 вольт и не знаю что это за дросель или транс в качере.
Чем можно и в каких пределах кондер и гиде взять дросел (транс) или с чего сделать и как?
Вложения:
Последнее редактирование: 2 года 2 мес. назад от nndgold.
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #6300

  • VOYAGE
  • VOYAGE аватар
  • на форуме
  • Модератор
  • Сообщений: 937
  • Спасибо получено: 496
Дроссель для качера берется из блока питания атх с компа... увидишь его, маленький с двумя горизонтальными катушками в Ш- образном сердечнике. Намотай сам проще. Нужен LC метр тогда. Что касается контурного кондера, то с вероятностью 99,99% для тебя он будет другой. Конденсаторы WIMA на ибее есть. Чтобы узнать какой нужен 1. Собрать гранату и узнать ее рез частоту вкупе с индуктором, который вносит свой вклад 2. собрать качер на частоту резонанса гранаты+индуктора. 3. измерить индуктивность индуктора и уже вычислить емкость.

Мы все уперлись рогами только в 1 пункт. Качеры и пушпулы уже давно собраны.
Пишите в СООТВЕТСТВУЮЩИХ темах раздела!
Мой Канал в ТыТруба
ПРАВИЛА ФОРУМА
Гости не могут отвечать на сообщения.
Спасибо сказали: ismael_34

Схемы 2 года 2 мес. назад #6325

  • nndgold
  • nndgold аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 2
VOYAGE пишет:
3. измерить индуктивность индуктора и уже вычислить емкость.

Мы все уперлись рогами только в 1 пункт. Качеры и пушпулы уже давно собраны.

1. зачем измерять индуктивность если длина провода такая же как и у Руслана 37,5, насколько помню она составляет 2,4 мГн?

2. Руслан в одном из видео сказал, что он нахер выбросил индуктор,он просто не нужен, может в нем проблема и все тормознулись?
Последнее редактирование: 2 года 2 мес. назад от nndgold.
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #6348

  • VOYAGE
  • VOYAGE аватар
  • на форуме
  • Модератор
  • Сообщений: 937
  • Спасибо получено: 496
У руслана 2,4 у меня 1,7. А без индуктора кто и чем будет вталкивать ток в этот резонатор?
Пишите в СООТВЕТСТВУЮЩИХ темах раздела!
Мой Канал в ТыТруба
ПРАВИЛА ФОРУМА
Гости не могут отвечать на сообщения.

Схемы 2 года 2 мес. назад #6500

  • nndgold
  • nndgold аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 38
  • Спасибо получено: 2
VOYAGE пишет:
У руслана 2,4 у меня 1,7. А без индуктора кто и чем будет вталкивать ток в этот резонатор?

Хрен его знает, Руслан нужен.... :cheer:
Гости не могут отвечать на сообщения.
