Блок синхронизации, который формирует импульс для качера и длительность я проверял. Вместо 4-х транзисторов использовал драйвер. Работает хорошо. Регулируется задержка импульса от 0 до 180 градусов и длительность импульса регулируется в широких пределах. Блок на TL494 не проверял.JGR пишет: Добрый вечер ! Ко нибудь проверял работу этой схемы ? Любопытно как работает ФАПЧ на TL494 и реализован ли сдвиг по основному полупериоду для импульса качера а так же длительность ?

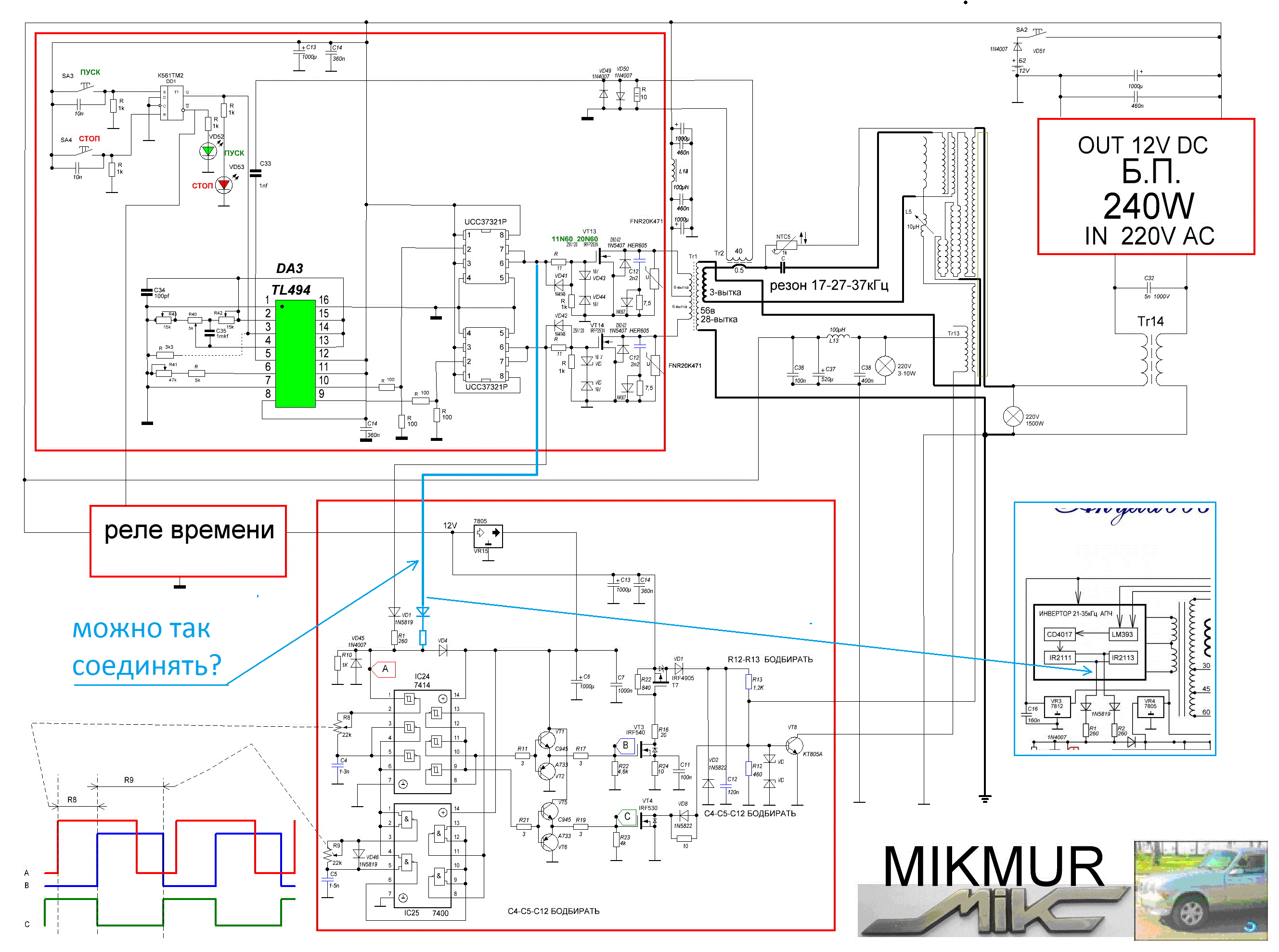

Я использовал только одну половину. С двумя помоему работать не будет. Может только если скважность выставить маленькую. Потому что слишком короткое время 0 подаётся на 1 ногу, на 2 слишком короткое время присутствует 1 и не успеет зарядиться С5. Эту задумку я не понял. В любом случае второй канал заводить не вижу смысла. Потом при наладке просто посмотреть, какой из каналов подходит - на какой полуволне гранаты формируется импульс. Сделал печатку, могу выложить.Tyaplya пишет: Здрасти! Скажите пожалуйста, можно ли так соединить вторую половину или это тут лишне будет? Вроде по Акулиной схеме оба периода соеденены.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
JGR пишет: Добрый вечер ! Ко нибудь проверял работу этой схемы?
Проверял.
Эта схема собственно=topruslan7(верхняя часть) по которой я и собирал.
О результатах при полноценной работе пуш-пулла не могу сказать. А проверил следующим образом. Сначала просто через кондёр относительно земли подал сигнал на 5 ногу по схеме. 494 подхватил фазу на раз. И хотя частоты были разными фронты импульсов были сведены чётко. Я конечно не спец по терминам и могу ошибаться. В общем могу снять видюшку того что делал а вы глянете, то или не то. И я буду знать точнее.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Да, видео было бы хорошо с осцилографом.VladimirFM пишет: В общем могу снять видюшку того что делал а вы глянете, то или не то.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
В архиве схема управления качером. Сам качер у меня на отдельной плате, тоже в архиве. На плате качера выпаивается резистор, который последовательно с переменником.Tyaplya пишет:

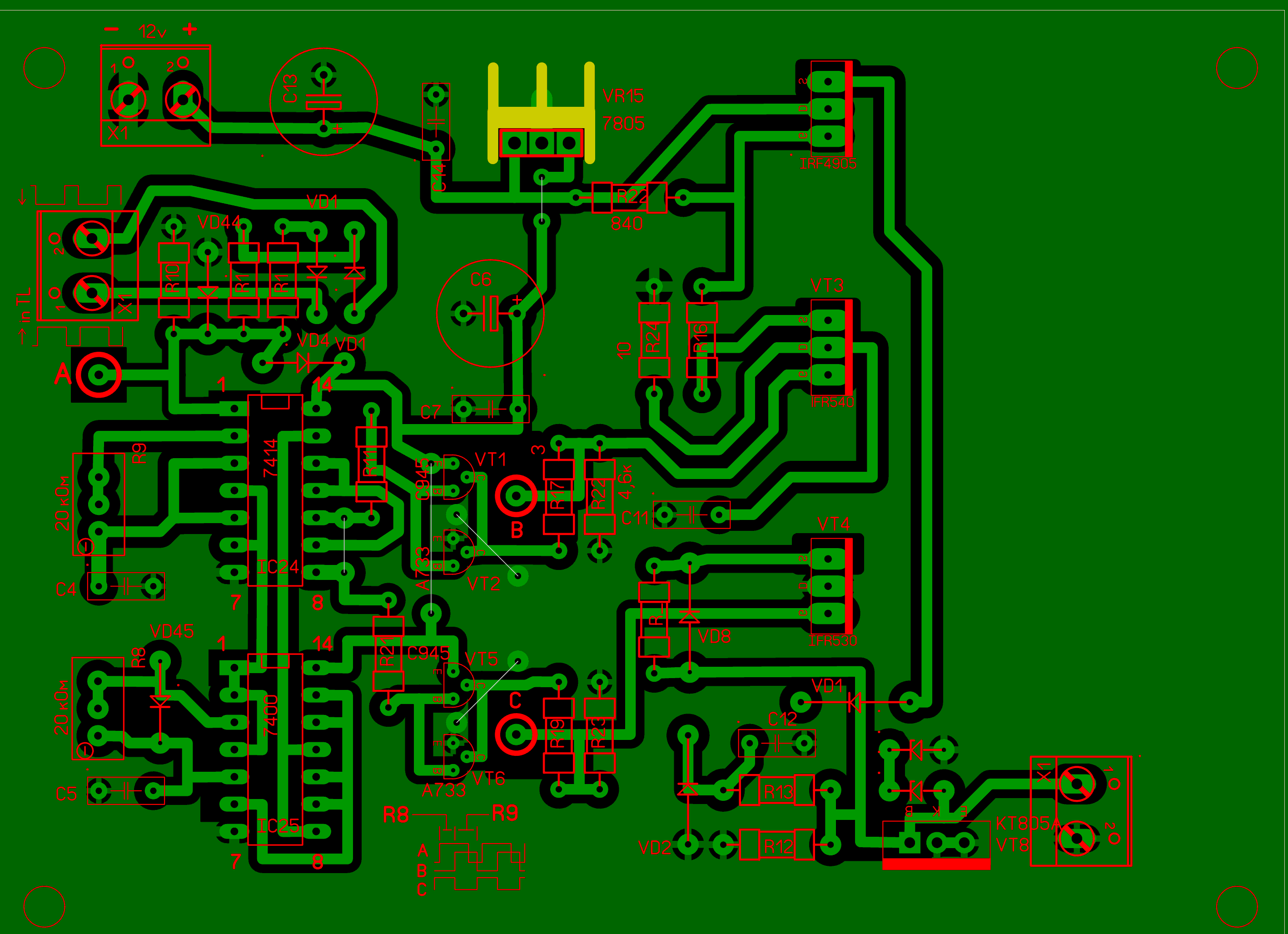

Было бы хорошо.rinus пишет: Сделал печатку, могу выложить.
А то я пытаюсь это сделать а опыта мало. Получается кое как.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
У кого есть готовая схема генератора с фапч на 4046, не могли бы вы показать картинки с осла на 4 выходе микросхемы, вообще интересует меняется ли период сигнала, при подстройке частоты.
Заранее благодарен.
