Анализ Качерa

Привет,
один вопрос, у кого эст на антене однополярныэ пики?!!!!!!!!!!!!!!!??
Сомниваюс,.инзвяюс за выражениэ, могу сказать,! мы здес толкаэм в говне, почему так говорю, ето же важно!
Потому што уже знаю, Руслану спасибо ето ясно, но знаю,! он сам начал наганят информации как и што, последноэ видео?! спосиба эму!..
но пока ничего неговорит как повернутся в перёд.

На счет качера еще по моему "васмус"говорил в одном из своих видео,не грузите качер!Не знаю кто как понимает процессы происходящего,но по моему это устройство которое должно формировать по отдельности напряжение,что и делает качер и долбить синхфазно с пуш-пула создавая тем самым токовые импульсы.В итоге мы получаем вольты с амперами.

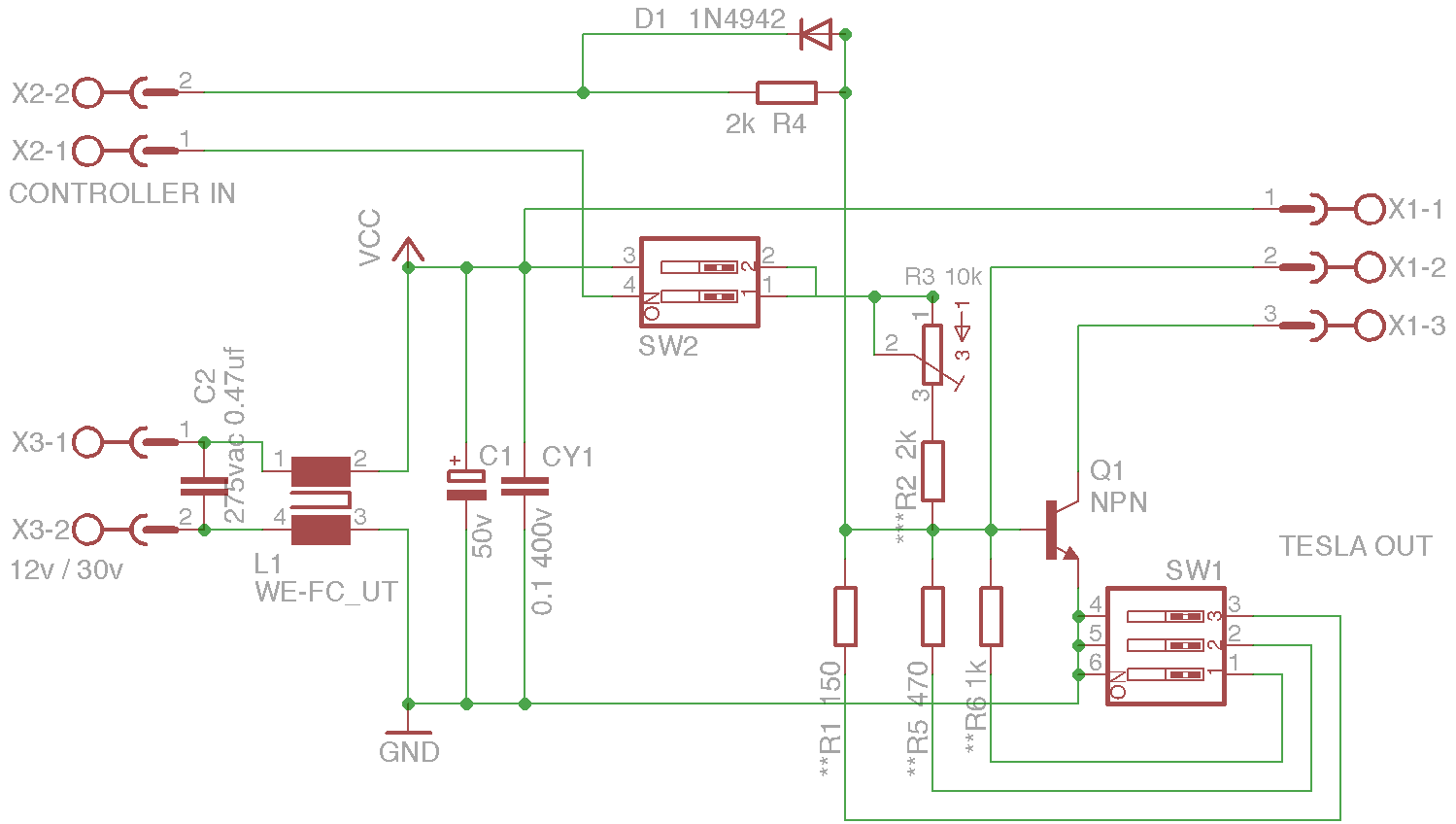

cosmolv пишет: еще - переделал схему качера. Будет удобнее експерементировать на нем - подрегулировал, потом уже можно легко переключится на управление. (управлять обязательно импульсами)

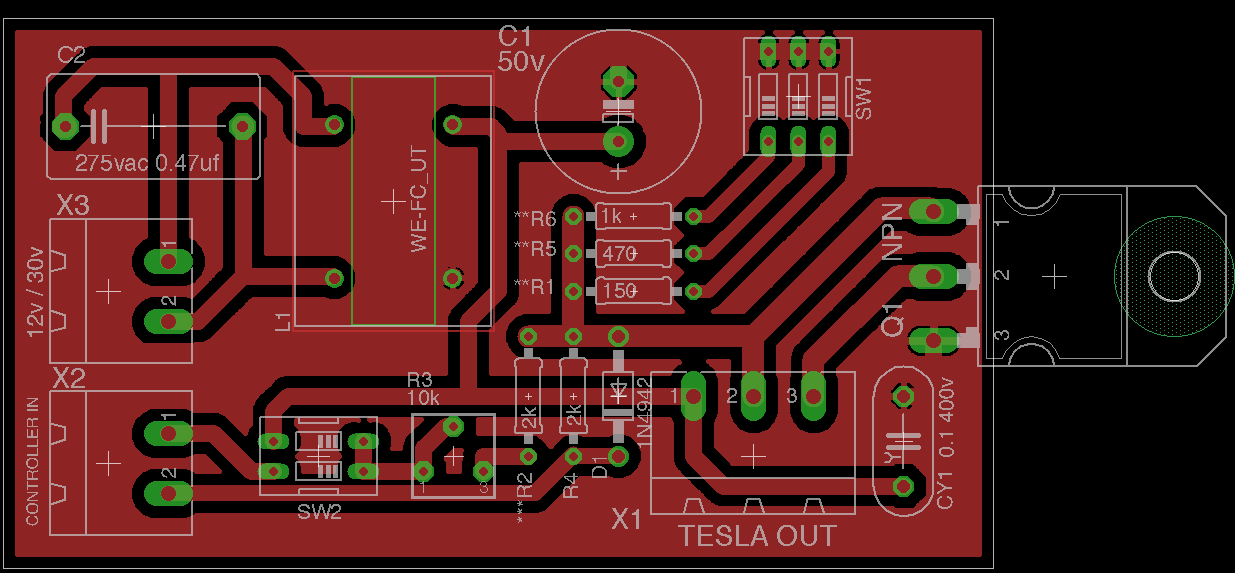

С какой схемы печать Качера и с какой схемы установки и фото в сборе можно посмотреть?
Заранее спасибо.

доброе время суток!

Кто подскажет
1. зачем в качер добавлен полевик, раньше в схемах его не было, нужен ли он вообще?
2. У меня есть провод ПЭВ 0,9 такой как указал Руслан в схеме указан провод 0,8 24 метра - 120 витков, сколько нужно намотать проводом 0,9 и существенна ли разница в настройках?
3. Что за дросель и откуда его выцарапать можно, или нужно его мотать на что каким проводом и сколько?
заранее спасибо.

Я смотрю тут уже и схему простого качера превратили в монстра целого с кучей доп. мусора.
Отвечу nndgold
1) Полевик добавлен для увеличения мощности качера;
2) Провод не критичен по сечению во вторичке, главное чтобы он был не меньше 0,6 мм. Проверено. Мотайте сантимов на 15, а потом будете отматывать/подстраивать.
3) Ох уж этот дроссель, сколько о нем уже говорили и по сей день многие спорят о его необходимости. В моем случае дроссель вообще не используется(читайте посты выше), от дросселя качер только слабее, проверено. Если вы все таки ставите его, то нужно ставить большой дроссель, маленький из ИБП компа не годиться, проверено.
И последнее: я на форум редко захожу т.к. считаю что тут делать нефиг т.е. много болтунов нежели собирающих!!!

Дроссель даже от монитора жутко кипит.Попробывать на колечке или стержне феритовом и по плюсу,или двумя дросселями,каждый на своем сердечнике.

LampPozitron пишет: Я смотрю тут уже и схему простого качера превратили в монстра целого с кучей доп. мусора.
Отвечу nndgold
1) Полевик добавлен для увеличения мощности качера;
2) Провод не критичен по сечению во вторичке, главное чтобы он был не меньше 0,6 мм. Проверено. Мотайте сантимов на 15, а потом будете отматывать/подстраивать.
3) Ох уж этот дроссель, сколько о нем уже говорили и по сей день многие спорят о его необходимости. В моем случае дроссель вообще не используется(читайте посты выше), от дросселя качер только слабее, проверено. Если вы все таки ставите его, то нужно ставить большой дроссель, маленький из ИБП компа не годиться, проверено.
И последнее: я на форум редко захожу т.к. считаю что тут делать нефиг т.е. много болтунов нежели собирающих!!!

Полевик добавлен для прерывания (закорачивает базу на землю)

nndgold пишет: доброе время суток!

Кто подскажет
1. зачем в качер добавлен полевик, раньше в схемах его не было, нужен ли он вообще?
2. У меня есть провод ПЭВ 0,9 такой как указал Руслан в схеме указан провод 0,8 24 метра - 120 витков, сколько нужно намотать проводом 0,9 и существенна ли разница в настройках?
3. Что за дросель и откуда его выцарапать можно, или нужно его мотать на что каким проводом и сколько?
заранее спасибо.

1.Этот полевик управляет(запирает и отпирает) 2SC5200 для создания точного момента попадания в верхушку НЧ синуса.Если ты не делаешь ФАПЧ то он тебе не нужен.
2.Мотай спокойно своим те-же 24 метра.Индуктивность не зависит от толщины провода а емкость будет практически почти как и у 0.8 мм провода.
3.Не советую ставить покупные или выдранные откуда-то дроссели.Намотай 10-15 витков сложенных вместе проводом 2,5 кв.мм.(в изоляции)на ферритовом кольце где-то диаметром наружным 40-50 мм. а потом распаяй как указано на схеме.

Неодим пишет:

nndgold пишет: доброе время суток!

Кто подскажет
1. зачем в качер добавлен полевик, раньше в схемах его не было, нужен ли он вообще?
2. У меня есть провод ПЭВ 0,9 такой как указал Руслан в схеме указан провод 0,8 24 метра - 120 витков, сколько нужно намотать проводом 0,9 и существенна ли разница в настройках?
3. Что за дросель и откуда его выцарапать можно, или нужно его мотать на что каким проводом и сколько?
заранее спасибо.

1.Этот полевик управляет(запирает и отпирает) 2SC5200 для создания точного момента попадания в верхушку НЧ синуса.Если ты не делаешь ФАПЧ то он тебе не нужен.
2.Мотай спокойно своим те-же 24 метра.Индуктивность не зависит от толщины провода а емкость будет практически почти как и у 0.8 мм провода.
3.Не советую ставить покупные или выдранные откуда-то дроссели.Намотай 10-15 витков сложенных вместе проводом 2,5 кв.мм.(в изоляции)на ферритовом кольце где-то диаметром наружным 40-50 мм. а потом распаяй как указано на схеме.

Качер промодулирует НЧ (15кГц) положительную полуволну ВЧ (1,7мГц). На осциле будет типа гребенки в верхней части синуса а внижней чистя. Смысла в прерывании не вижу. Вот если бы качер давал однополярные импульсы а не синус тогда да.

И снова и опять ... По установке похоже ни у кого нет профита... Хочу расставить точки
1 Качер частота 1.6 Мгц, можно выше - 3.2 ,4.8 и.т.д - метод получения В % параметров влияющих на результат а) длина намотки 90%, б)шаг намотки 4%, в)диаметр провода 2%, г)диаметр каркаса намотки 2%
