Зелёный фонарь

remell пишет:

Green пишет: меньше как правильно поступить, намотать Соотношение витков , разумного расчёта я не предоставлю так как в основном методом тыка и подбора.
Бредил я примерно так , наводка 220в ну из расчёта 2 вольта на виток = 110 витков (коллекторная).
Ну а вторичка можно сказать вообще от балды 210.
Короче отматывал перематывал в конце концов остановился на 100 и 210.

Если бы у нас был нормальный источник питания с конкретными характеристиками
тогда можно было бы чего то рассчитывать.
А так приходится методом проб.

А может исходить из напряжения которое запаслось в нашем конденсаторе?
И ещё, возле качера не пробовал?

Возле качера не пробовал думаю сразу же всё сгорит транзистор и светодиоды.
Я по дури попробовал на один провод от удлинителя(включенного в розетку) сверху намотать антенну светодиоды сгорели через несколько секунд по очереди потом сгорел транзистор, но зато горело так что глаза слепило. Треск нч был громкий из транса.

Green если позволишь, выложу в твоей теме несколько фоток, они, вроде бы не имеют прямого отношения к фонарику, тем не менее, для того, чтобы собрать твой фонарик, лично мне понадобилась вот такая гравицапа.

Итак, решил я мотать горшок литцендратом, но готового под рукой нету, купить негде, значит надо делать самому. Вчера растянул по улице 100 метров тонкого провода в пять жил, ну и с наскоку хотел дрелью свить жилки, но не тут-то было - проводки со стороны дрели свиваются с очень большой частотой, ну например двадцать свивок на 10 сантиметров, а чем дальше от дрели, тем плотность свивок меньше, а к дальнему концу провод вообще не скручивается...

Решил делать по-другому.

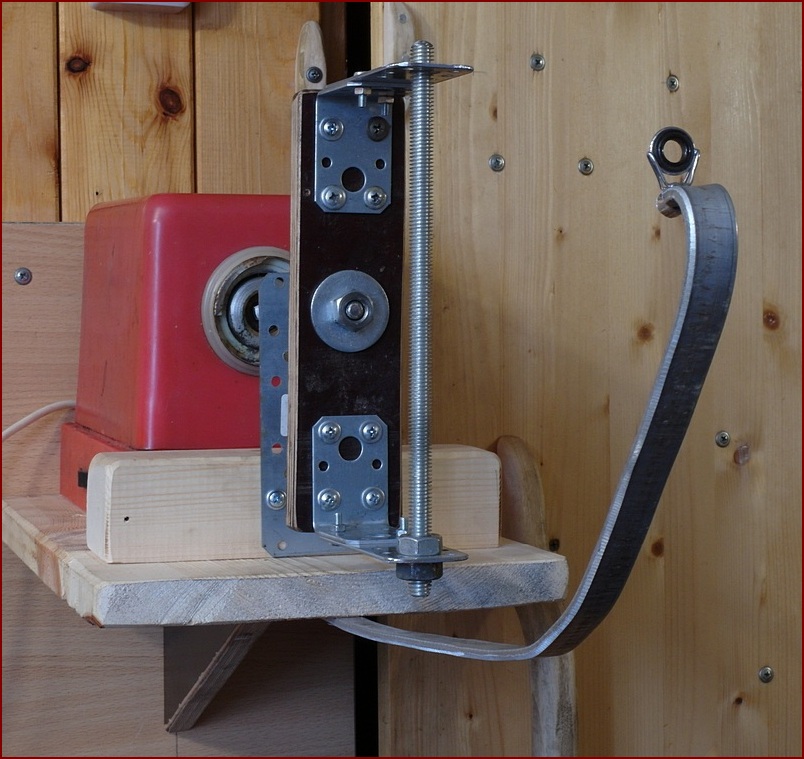

Намотал с одной большой катушки на пять маленьких (катушки использовал от рыбацкой лески) по 100 метров на каждую. Потом конфисковал у жены старую советскую мясорубку и соорудил из нее вот такую гравицапу

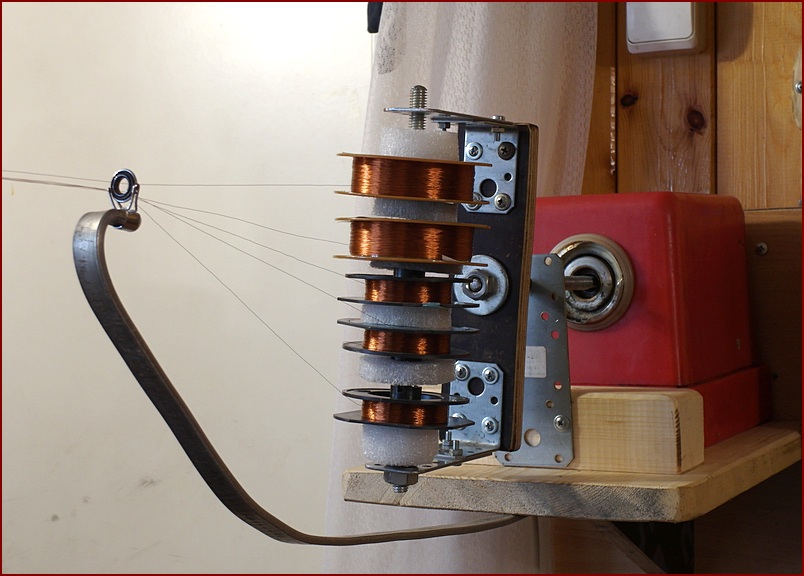

Зарядил в нее те пять катушек с проводками и литцендрат пошел как по маслу

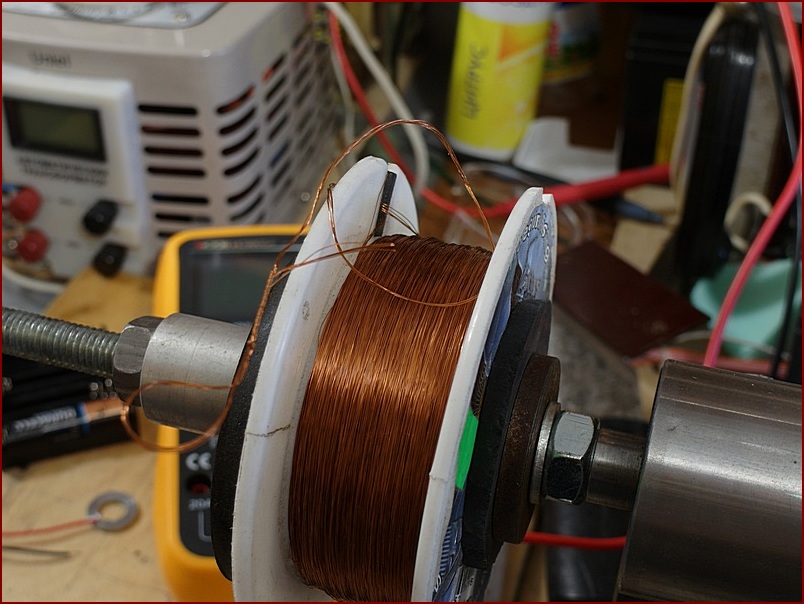

И через десять минут у меня получилась катушка с достаточным количеством литца для изготовления зеленого фонарика.



Теперь можно приступать к намотке транса для фонарика



Если кто-то решить повторить данный станок, то поделюсь тонкостями - катушечки на валу грвицапы надо располагать чтобы с них провод скручивался не в одну сторону, а попеременке, чтобы они чуток тормозили друг дружку, на фото видно, просто на это надо обратить внимание, ибо если с них провод будет сматываться в одну сторону, они будет подгонять друг-дружку и равномерной натяжки жилок не получится.

И еще. На выходе гравицапы я поставил колечко от спиннинга, там материал такой, что о него не будет повреждаться провод.
Ну а количество скруток (плотность) вы можете регулировать такой, какая вашей душе угодно: если нужна плотная скрутка - мотайте медленно (имеется ввиду намотка на ту катушку, куда вы будете мотать готовый литцендрат) , если нужна не очень плотная скрутка - мотайте чуть быстрее или увеличивайте скорость мясорубки...

Короче, на фото все понятно.

Green Если сочтешь этот пост не по теме - скажи, я удалю его и все дела..

Здравствуйте . Считаю , что "гравицапа" - очень нужное и полезное устройство ! Большое Спасибо!

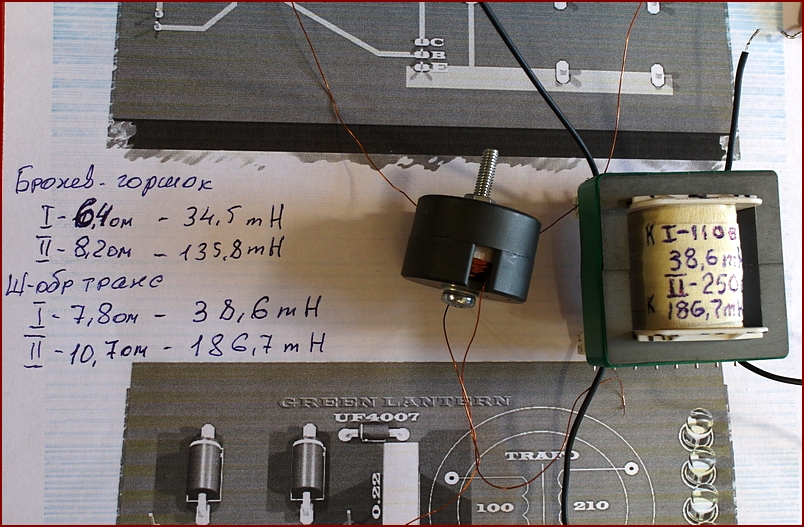

Намотал катушку на Ш-образном сердечнике, сравнил параметры с броневым, цифры на фото.

На броневом первичка - 100 витков провод диам. 0,3 мм вторичка - 200 витков тем же проводом.

На Ш-образном первичка 110 витков литцем (5 жил 0,12мм диам каждая) вторичка - 250 витков этим же литцендратом



Если ничего не помешает, сегодня-завтра попробую вытравить плату и спаять

NikAndr
Тоже приступаю к экспериментам, детали все есть. Намотал катушку для борневого сердечника первичка -120 вит. провод диам. 0,28мм, вторичка -240 вит. тем же проводом. "Заземление" - использую газовую трубу.

dozor пишет: NikAndr
Тоже приступаю к экспериментам, детали все есть. Намотал катушку для борневого сердечника первичка -120 вит. провод диам. 0,28мм, вторичка -240 вит. тем же проводом. "Заземление" - использую газовую трубу.

Че-то я попробовал запустить фонарик на скорую руку, без платы, навесным монтажом - ни фига не мигает. Правда, транзистор какой-то левый BC547C впаял, ибо КТ3102 вчера все пожег - экспериментировал с фонариком в поле излучателя конденсата Бозе - сгорают влет и светодиоды и транзисторы. Завтра поеду прикуплю КТ3102 и тоже буду пытаться запустить фонарик

NikAndr
Надо наверное запускать от обычной батарейки, предварительно её разрядить до 0,5В что бы не сгорели сначала детали. У нас в Самаре КТ3102Е стоит 4руб. экспериментируй сколько хочешь...

КТ315 тоже работают, проверено.

dozor ты имеешь ввиду батарейку вместо антенны (+) и земли (-) повесить, или вместо диодного моста подключить?
У нас КТ3102 тоже не дорогие - 10 р штучка, просто потом методом тыка подбирать надо, много в брак отсеивается...

Весь секрет в коэффициенте усиления транзистора. У всех он разный, поэтому нужно иметь прибор который мериет этот коэфициент и подбирать наибольшей. Ну а по частотным и другим параметрам возможно подойдут многие похожие на КТ3102.
