БТГ Владимира и Чипа

NikAndr пишет:

1q2w3e4r пишет: При отношении индуктивностей обмоток бифиляра в 1,5 отношение длин обмоток будет меньше, т.к. второй и третий слои имеют больший диаметр витков. Кто нибудь замерял длины проводов бифиляра после подгонки индуктивностей в 1,5?

Посмотри вот тут, я вроде бы там все параметры намотки бифа указал
realstrannik.com/forum/stranichka-nikand...y?limitstart=0#91925

Посмотрел. Но как то хитро намотано, а есть еще два варианта намотки бифа:
1) Мотаем в два провода один слой, а потом один из проводов заворачиваем на второй слой, но равномерно с в начале и в конце общей намотки
2) Мотаем первый провод в первый слой, а потом второй провод вторым слоем и с заворотом на третий слой, но равномерно с в начале и в конце общей намотки (смотри схему от Нуклона)
Непонятно, какие при этом будут соотношения длин проводов и индуктивностей?

diod пишет: Покажите фото установки Клесова которую вы собирали! Очень хочется посмотреть!!!

@diod, ты уже видел . Просто забыл. И мы с тобой там общались, поэтому я с тобой по-дружески был на ты.

В этой теме я постил одни из последних драйверов для той установки. Потом я перестал на форум писать - была длинная серия эксов с разными катушками, разным включением ключей и попытки поймать СЕ. Эффекты были. А СЕ нет.

По Чипу пришел - схему нарисовать совместно. Но похоже, не надо никому.

creasysee пишет:

diod пишет: Покажите фото установки Клесова которую вы собирали! Очень хочется посмотреть!!!

@diod, ты уже видел . Просто забыл. И мы с тобой там общались, поэтому я с тобой по-дружески был на ты.

В этой теме я постил одни из последних драйверов для той установки. Потом я перестал на форум писать - была длинная серия эксов с разными катушками, разным включением ключей и попытки поймать СЕ. Эффекты были. А СЕ нет.

По Чипу пришел - схему нарисовать совместно. Но похоже, не надо никому.

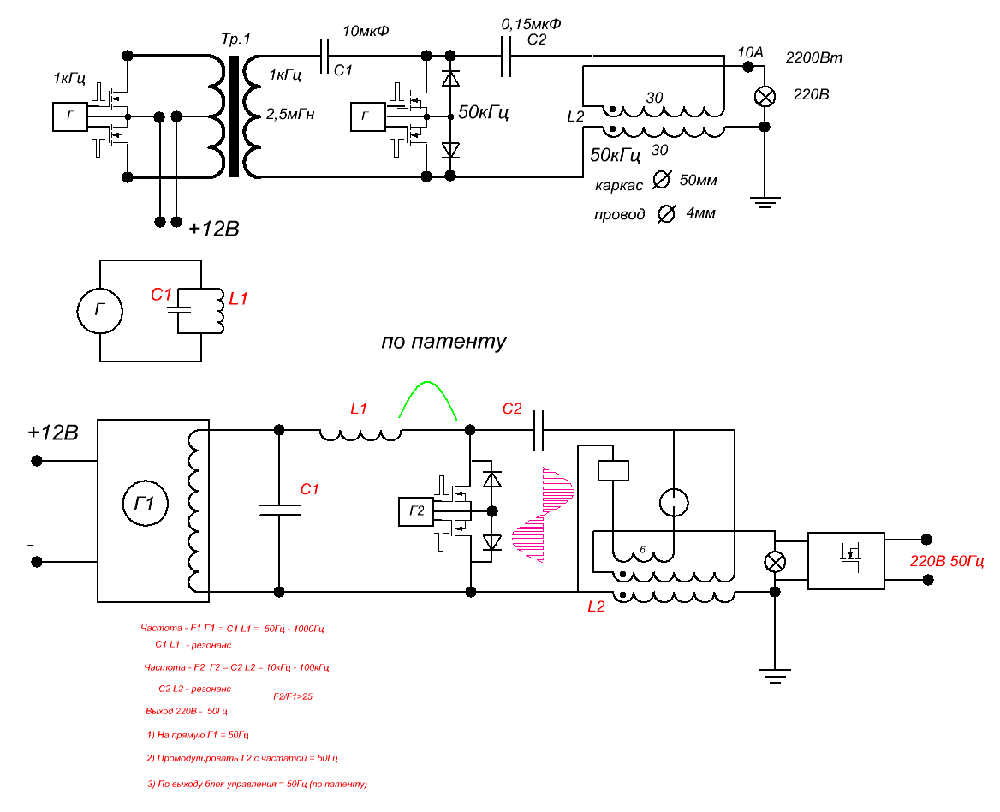

На твоей схеме я бы убрал D2-D5, а вместо IN4148 поставил что-то более мощное, но быстрое!

creasysee пишет:

diod пишет: Покажите фото установки Клесова которую вы собирали! Очень хочется посмотреть!!!

@diod, ты уже видел . Просто забыл. И мы с тобой там общались, поэтому я с тобой по-дружески был на ты.

В этой теме я постил одни из последних драйверов для той установки. Потом я перестал на форум писать - была длинная серия эксов с разными катушками, разным включением ключей и попытки поймать СЕ. Эффекты были. А СЕ нет.

По Чипу пришел - схему нарисовать совместно. Но похоже, не надо никому.

Респект за поиски по Клёсову. Все мы ищем то там, то сям.
Пока не понимаешь принцип, что-то сделать почти невозможно. Это на грани случая, фортуны ))
Практикуем йогу, медитацию и тп. тогда может что путное и выйдет....

По вопросу схемы.
Слишком мало инфы, чтобы её спроектировать. Если по Клёсову хотя б фото установок были, то здесь - ничего. Одни рассказы Чипа в конфе к делу не пришить. Кроме того, он так и не продемонстрировал рабочую установку, и это наводит на большие сомнения в её наличии. Ну да, что-то в качестве гипотезы говорил людям, но нужно так и сказать, что я не проверял, высказываю свои предположения. Кто хочет потратить время и деньги - проверьте мои гипотезы. Зы ))

Это было только начало. Дальше 30ETH06 - 30А 600V 28ns параллелились. Те диоды тоже выкидывались. Я же говорю, целый год.

creasysee пишет: .....

P.S. Надо еще ЭМ тор дорисовать. Чтобы понять для чего импульсы и почему катушки ортогональны. Придерживаться надо Чипа, мы же его схему обсуждаем. Хотя резонанс в первичке - тоже спорно, Чип об этом не говорил. Или я пока не нашёл. Кроме того Чип не сказал какая частота резонанса L1C2C3. Она вовсе не обязана быть равной частоте накачки.

creasysee, не очень понятно почему катушки ортогональны? Смотрю, даже не спрашивает никто, как же они будут передавать энергию, если ортогональны. Вот если бы вы дорисовали тор, и пару слов сказали как это можно применить?

vpk пишет: creasysee, не очень понятно почему катушки ортогональны? Смотрю, даже не спрашивает никто, как же они будут передавать энергию, если ортогональны. Вот если бы вы дорисовали тор, и пару слов сказали как это можно применить?

Я пока не готов ответить, не нашел это второй раз в конференциях. А дезу пускать не буду. В двух словах при параллельном/соосном будет индуктивная связь и резонанс с реактивкой умрёт. Нужно качать тор от индуктора и снимать энергию качения. Либо как у Капы в гринбоксе, либо как у него же в аквариуме. Как в аквариуме - эффективней. А это ортогонально.

Уважаемые форумчане и соискатели, Вот ссылка на ролик Романова похоже на Чиповскую систему

spaceon пишет:

diod пишет:

spaceon пишет: Подскажите простую схему частотника 20-30 кГц примерно 100-200 ватт 220 вольт.

Тебе с 12в. в 220в.?

220

Что 220? Внятно можешь вопрос поставить, что именно тебе нужно!?!

И вот про бифиляр на сьёме, Коля приветствую, Николай чип отчётливо даёт понять что у него резонатор находится под бифом, и прогорает изоляционная плёнка . Биф с разницой , в 1,5 до 1,7 А ты предлагаешь как я понял одну обмотку бифа использовать как резонатор. или я неправильно понял.
