ТЕМА: Схема экономии электричества в два раза .

Схема экономии электричества в два раза . 1 год 5 мес. назад #45621

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73
Моделировал процесс в программе Crocodile Technology - Yenka .

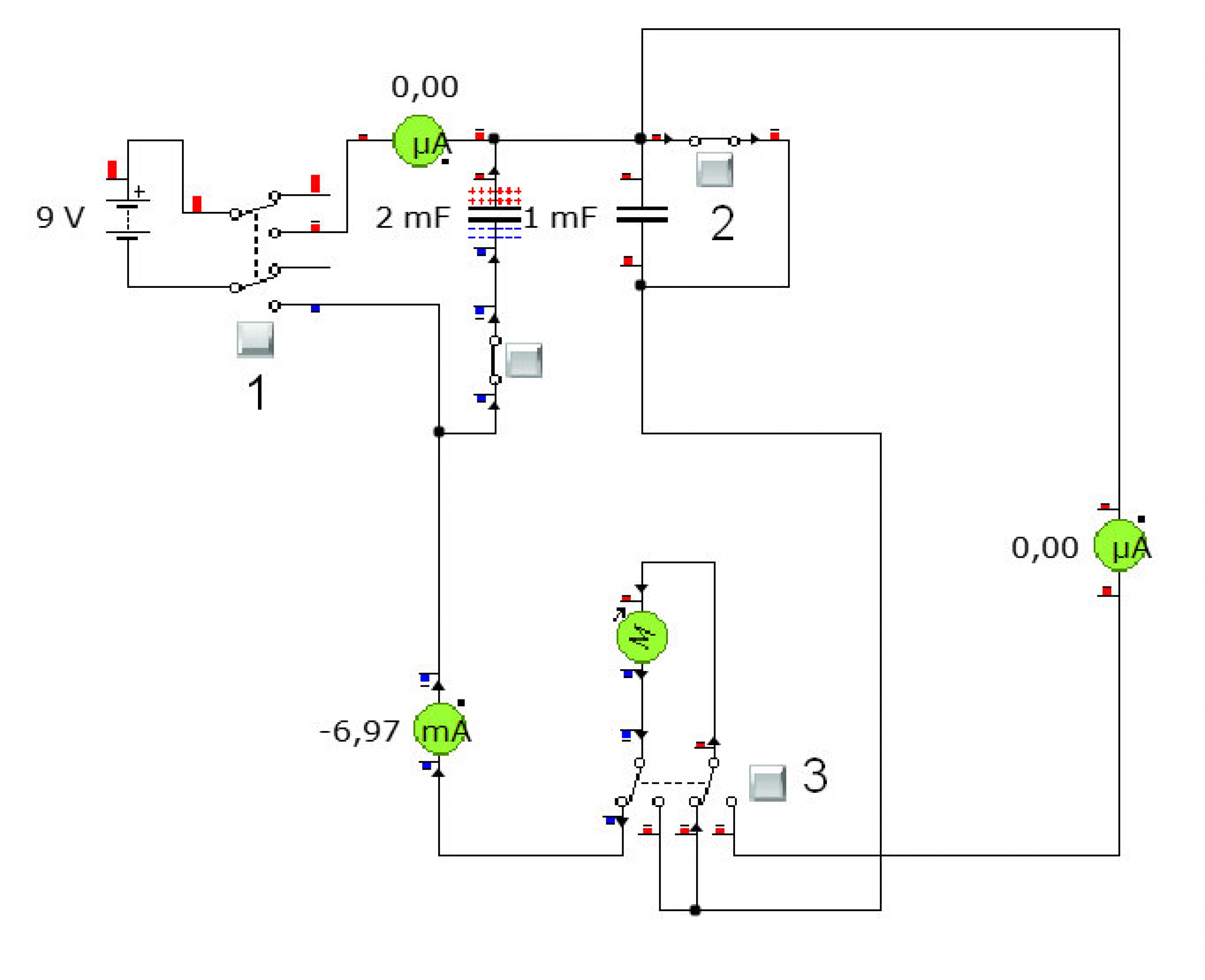

Первый эксперимент .
С помощью первого выключателя зарядил конденсатор 2 mF , второй выключатель был замкнут , третий выключатель включил на начало эксперимента , и двигатель сделал 9 оборотов .

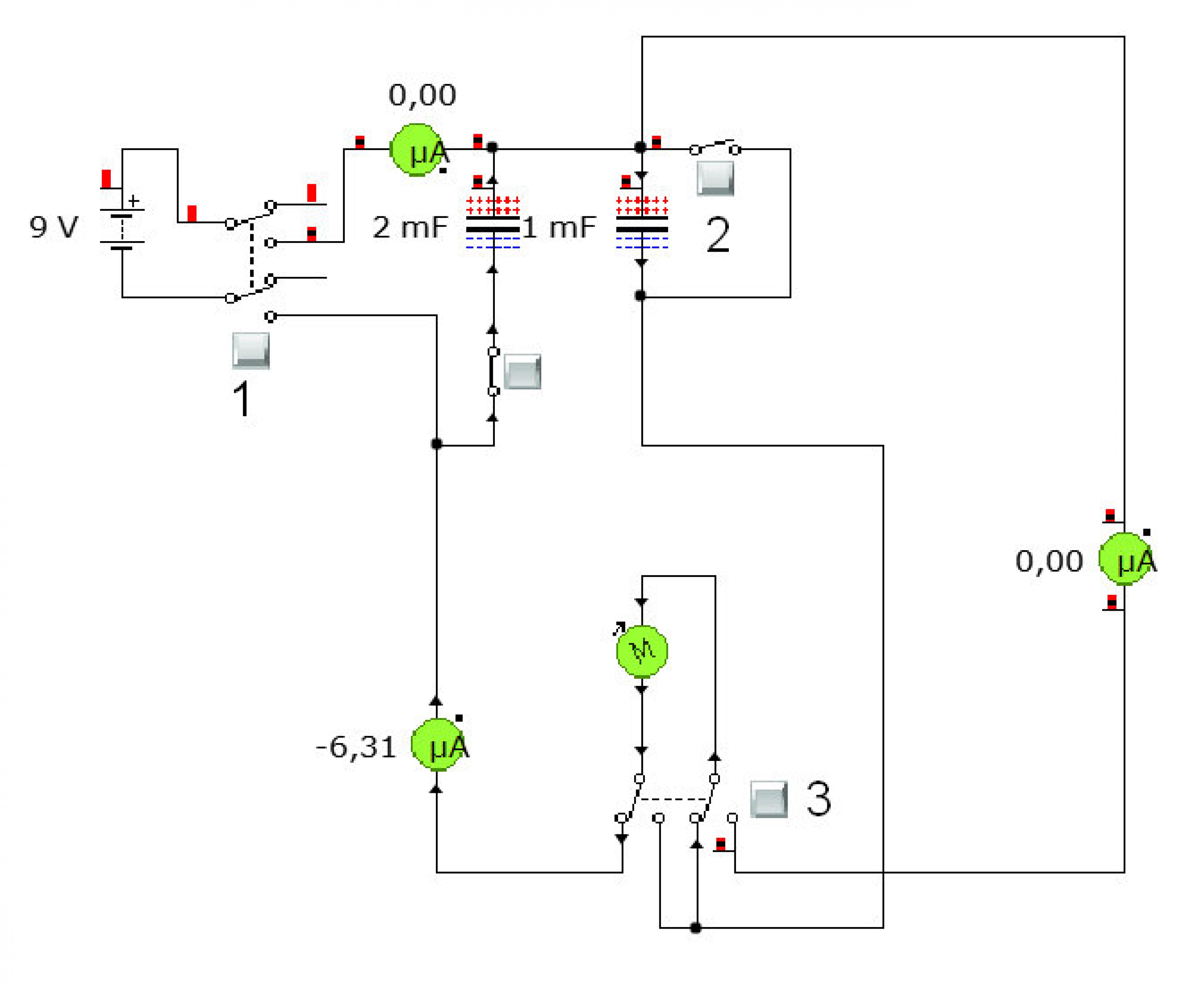

Второй эксперимент .
Всё тоже , только разомкнул выключатель 2 , и теперь ток шёл через конденсатор 1 mF , потом когда ток не шёл ( видно по амперметру ) я переключал
выключатель 3 , туда сюда до полного разряда конденсаторов , и двигатель сделал 18 оборотов , что есть в два раза больше чем в первый раз .

Остаётся сделать реальную схему которая будет автоматически переключать в нужный момент , это могут быть транзисторы , тиристоры , симисторы , может твердотельное реле , или что то другое наиболее экономичное и мало берущее энергию на переключения .
Принцип такой , берём ватты от источника , последовательно с конденсатором , далее конденсатор зарядился и уже ток не течёт , отсоединяемся от и источника и берём только с конденсатора разрядив его , потом опять через источник , и так скажем на частоте 50 герц чтобы от сети .

Поле для опытов .
Если это трансформатор то можно пробовать и на первичку и на вторичку ставить конденсатор , а тут ещё и самоиндукция есть , может что и с ней свяжется .

Принцип действия .
Пример , подключив к аккумулятору нагрузку , скажем двигатель мы разряжаем аккумулятор , а если через конденсатор то мы ловим энергию расхода и повторно её используем .

В теме приветствуются схемы ключей , прерывателей , даже для небольших нагрузок , чтобы смочь проверить моделирование на реальных опытах , допустим на чём то маленьком . А уже потом после удачных результатов работать с 220 вольтами .

А также приветствуется повторение схемы - смоделированной на компьютере , так и с паяльником в руках , ну и ваши идеи и советы по доведению до рабочего опытного образца .
Последнее редактирование: 1 год 5 мес. назад от freeenergy.
Гости не могут отвечать на сообщения.

Схема экономии электричества в два раза . 1 год 5 мес. назад #45643

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73
Ссылка на видео эксперимент к скринам выше , смотрел как крутится замедленно на 0.5 скорости , в первом случае 9 оборотов во втором 18 .
В обоих случаях взял одинаковое количество энергии .

yadi.sk/d/NWBkXTVYq7uag
Последнее редактирование: 1 год 5 мес. назад от freeenergy.
Гости не могут отвечать на сообщения.

Схема экономии электричества в два раза . 1 год 5 мес. назад #45740

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73

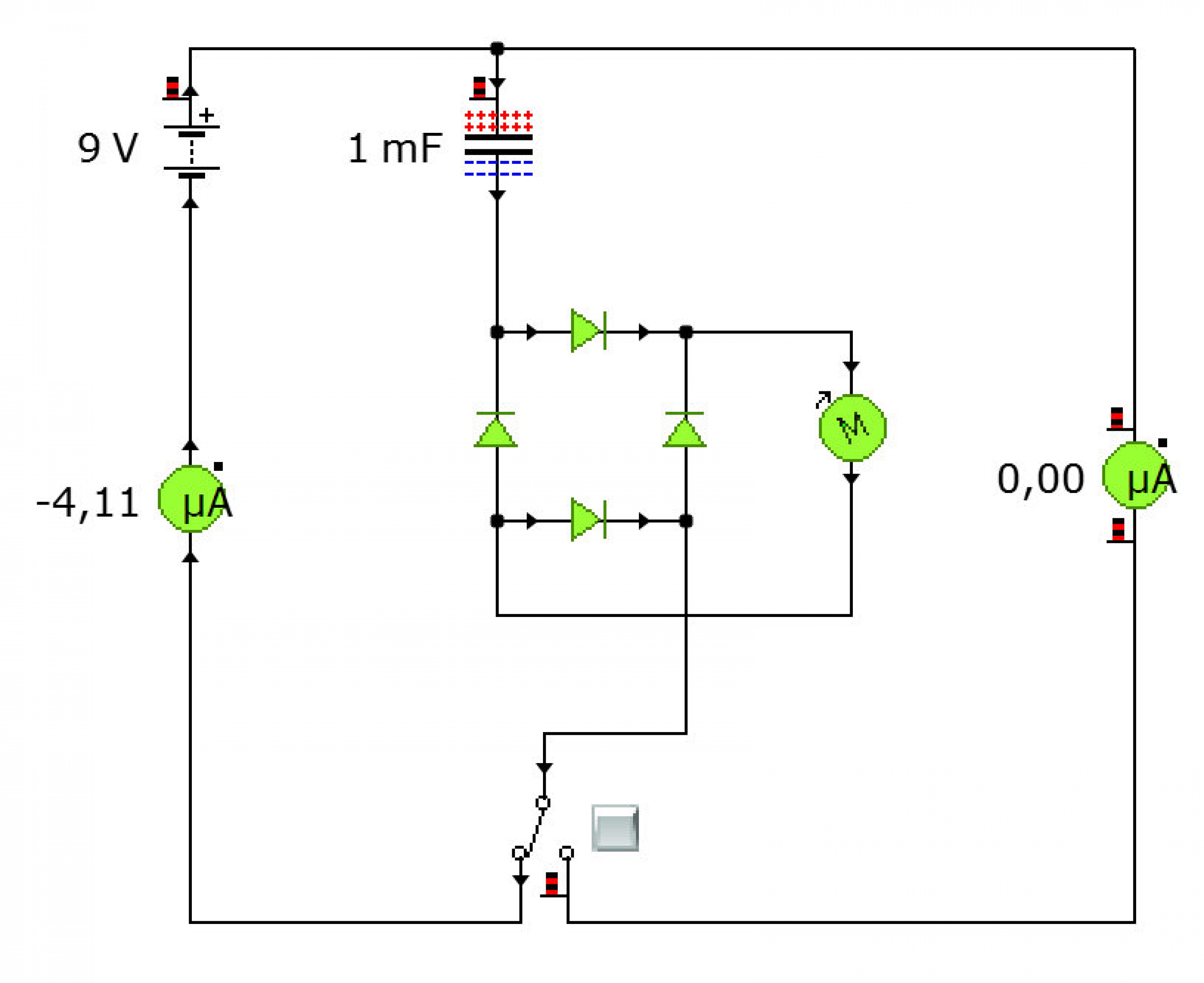

Ещё упростил схему , выбросил всё лишнее ( более простой выключатель ) , из батарейки на выходе получается переменка , для этого и диодный мост .

Клацал мышкой , а вместо этого туда можно генератор прямоугольных импульсов на 555 таймере , и два управляемых ключа .

yadi.sk/i/npvSi6Zcq9JBt
Гости не могут отвечать на сообщения.

Схема экономии электричества в два раза . 1 год 5 мес. назад #45743

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73

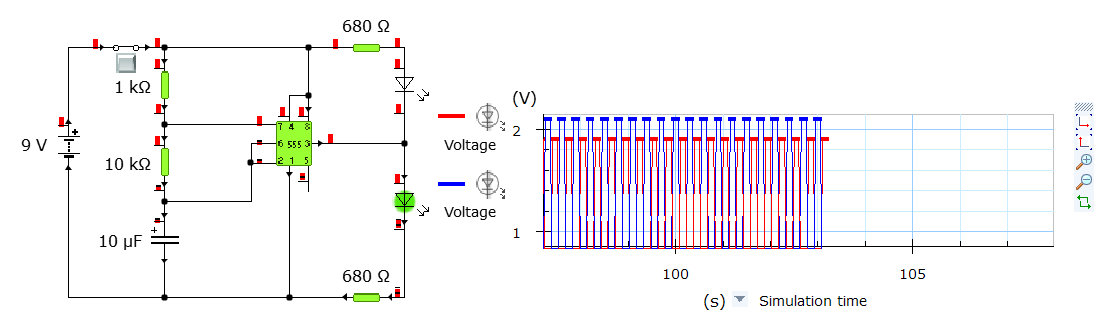

555 Таймер может переключать выключатель из заданной частотой , и у него как раз оба положения не пересекаются , когда один включен то другой выключен и наоборот .

yadi.sk/i/fHXXeySfq9Kkj
Последнее редактирование: 1 год 5 мес. назад от freeenergy.
Гости не могут отвечать на сообщения.
Спасибо сказали: bavaras

Схема экономии электричества в два раза . 1 год 5 мес. назад #45897

  • bavaras
  • bavaras аватар
  • Не в сети
  • Захожу иногда
  • Сообщений: 68
  • Спасибо получено: 34
freeenergy пишет:


Ещё упростил схему , выбросил всё лишнее ( более простой выключатель ) , из батарейки на выходе получается переменка , для этого и диодный мост .

Клацал мышкой , а вместо этого туда можно генератор прямоугольных импульсов на 555 таймере , и два управляемых ключа .

yadi.sk/i/npvSi6Zcq9JBt
Повторил схему на практике, работает, конденсатор 100мкф электролит, при замыкани контактов чередуя питание и импульс с конденсатора, 6в моторчик прокручивается. Попробую на 555, но ее в наличии пока нету, есть вариант на герконах и магните
Гости не могут отвечать на сообщения.
Спасибо сказали: freeenergy

Схема экономии электричества в два раза . 1 год 5 мес. назад #45916

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73

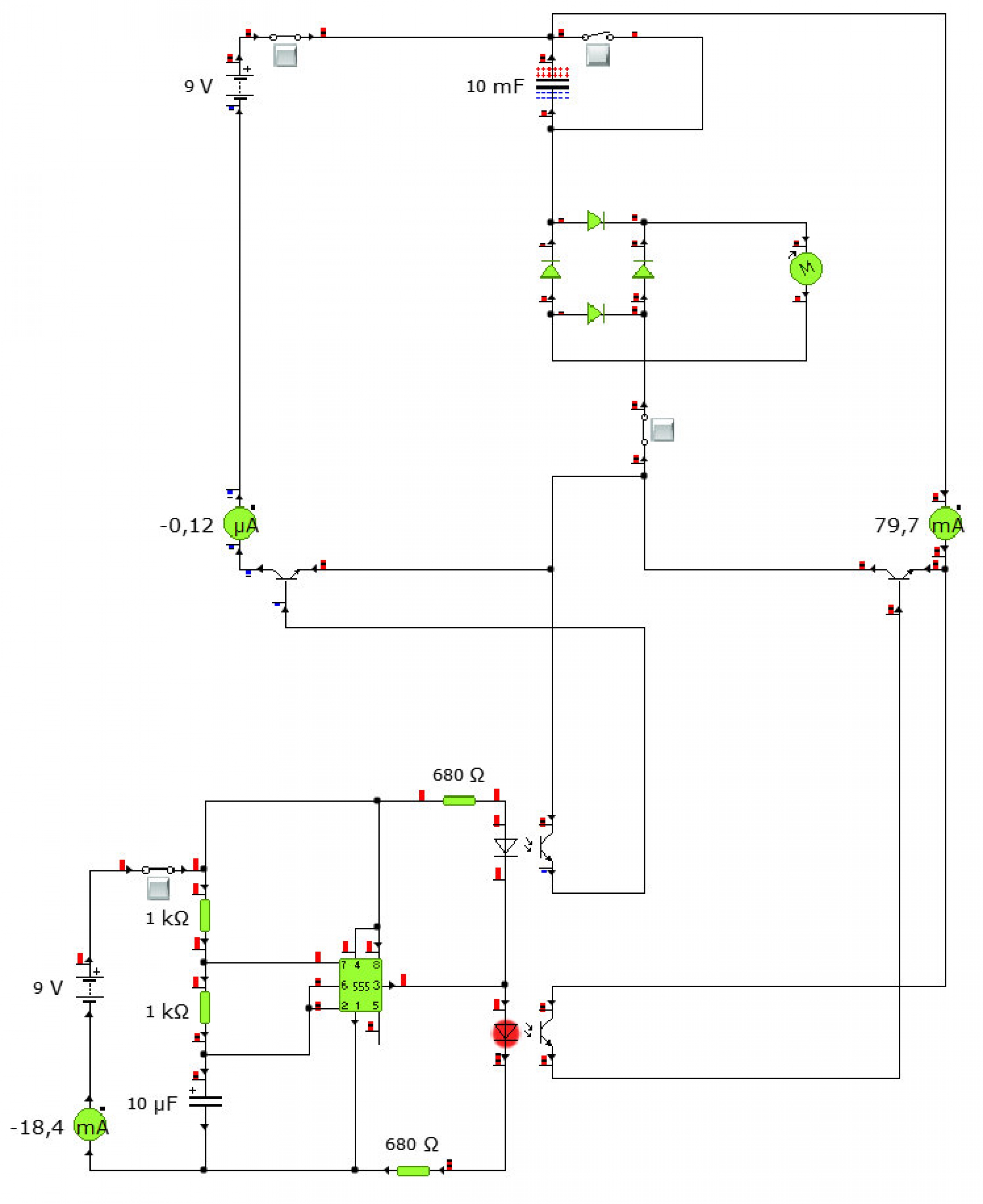

А у меня пока не получается сдружить мигалку с переключателями на большой нагрузке , программа симуляции виснет на полевых транзисторах .
А на маленькой нагрузке что то получалось . Смоделировал с развязкой по питанию .

yadi.sk/i/9x2qu7m8qCNhT

Может кто смоделирует на лучшей программе , плюс с расчётом расхода электроэнергии , а то я пробовал мультисим , он то считает ватты то нет , то какую то ошибку выдаёт , протеус вылетает .

Или подскажите хорошие программы по моделированию .
Последнее редактирование: 1 год 5 мес. назад от freeenergy.
Гости не могут отвечать на сообщения.

Схема экономии электричества в два раза . 1 год 5 мес. назад #45936

  • A-tac
  • A-tac аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 32
  • Спасибо получено: 15
Идея понятна.....
Только зачем тут нужен мост???????
Хватит и одного диода с соответствующим током.....
Да и вообще диод лишний - сразу моторчик надо ставить от переключателя до обкладки кондёра напрямую.....
быстрее вращаться будет.....
Только на симуляторах такое включение скорее всего будет глючить.....
А вот что делать с ЭДС при работе самого мотора.........
Последнее редактирование: 1 год 5 мес. назад от A-tac.
Гости не могут отвечать на сообщения.
Спасибо сказали: freeenergy

Схема экономии электричества в два раза . 1 год 5 мес. назад #45944

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73
A-tac пишет:
Идея понятна.....
Только зачем тут нужен мост???????
Хватит и одного диода с соответствующим током.....
Да и вообще диод лишний - сразу моторчик надо ставить от переключателя до обкладки кондёра напрямую.....
быстрее вращаться будет.....
Только на симуляторах такое включение скорее всего будет глючить.....
А вот что делать с ЭДС при работе самого мотора.........




Можно и без моста , например если туда подключать лампочку или тен , или трансформатор .

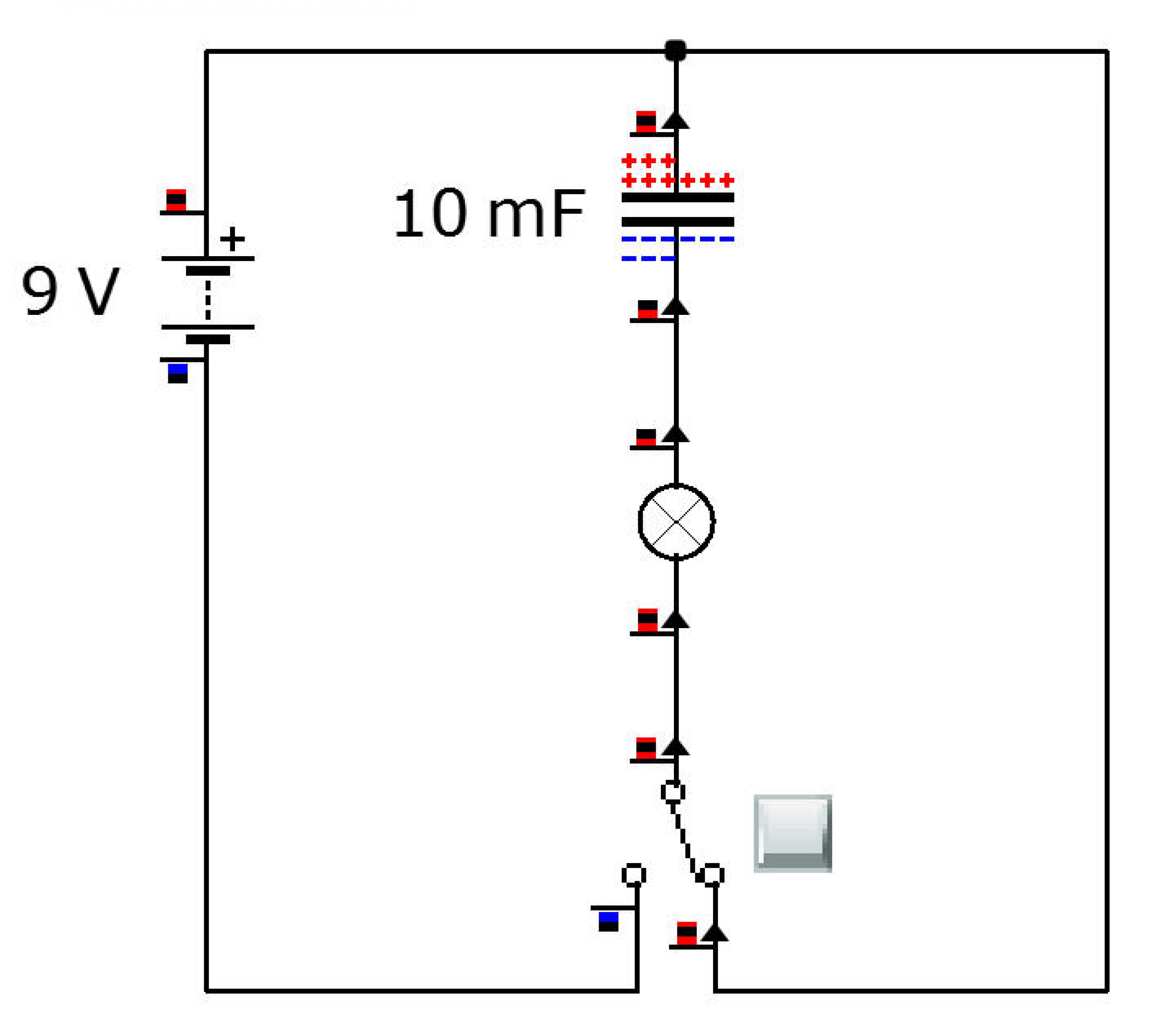

Вот самая простая схема , это и есть идея .
Осталось только выключатели сделать автоматическими .

yadi.sk/i/AkXb_d-IqCoHi
Последнее редактирование: 1 год 5 мес. назад от freeenergy.
Гости не могут отвечать на сообщения.

Схема экономии электричества в два раза . 1 год 5 мес. назад #45949

  • A-tac
  • A-tac аватар
  • Не в сети
  • Осваиваюсь на форуме
  • Сообщений: 32
  • Спасибо получено: 15
Типа того....
Частота переключений это просто - время на дозаряд кондёра на 3/4 плюс время на разряд кондёра на те же 3/4 ёмкости по напряжению......
Чем переключать? Да хоть релюхой, хоть транзисторами ..... можно вручную - сделать барабан с медными вставками и рукоять пришпандорить и вращать за рукоять.....
Гости не могут отвечать на сообщения.
Спасибо сказали: freeenergy

Схема экономии электричества в два раза . 1 год 5 мес. назад #45952

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73
A-tac пишет:
Типа того....
Частота переключений это просто - время на дозаряд кондёра на 3/4 плюс время на разряд кондёра на те же 3/4 ёмкости по напряжению......
Чем переключать? Да хоть релюхой, хоть транзисторами ..... можно вручную - сделать барабан с медными вставками и рукоять пришпандорить и вращать за рукоять.....

1) Можно переключать какой то одной заданной частотой .

2) А можно переключать чтобы схема следила за наполненностью конденсатора и включала его когда он на сколько то наполнен , и выключала так же . Вторая схема умнее и сложнее , может на компараторе или операционном усилителе .
Последнее редактирование: 1 год 5 мес. назад от freeenergy.
Гости не могут отвечать на сообщения.

Схема экономии электричества в два раза . 1 год 5 мес. назад #46048

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73
Смоделировал в multisim 14 .
Двуполярное переменное питание вместо генератора подключить не получилось , выдавал ошибку , и диодный мост тоже с ошибкой .
А вот синусоида подключилась , смотрите что вышло , берём с батарейки 682 миллиампера , а на выходе чуть больше одного ампера 1.094 ампера .

И видео , ждал минут 5 пока более менее устаканиться .
Источник напряжения взял 250 вольт , можно и поменьше было брать , я чтобы заметней разницу .
Предполагаю что прямоугольные импульсы могут дать чуть больше разницы , чем синус .

yadi.sk/i/kdJyBzakqEbNi



ПС. Это моделировал от постоянного напряжения , а нужно ещё такое же , только от переменного .
Последнее редактирование: 1 год 5 мес. назад от freeenergy.
Гости не могут отвечать на сообщения.

Схема экономии электричества в два раза . 1 год 5 мес. назад #46053

  • MC
  • MC аватар
  • Не в сети
  • Живу я здесь
  • Сообщений: 919
  • Спасибо получено: 173
И что это? Зачем это?
Гости не могут отвечать на сообщения.

Схема экономии электричества в два раза . 1 год 5 мес. назад #46054

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73
MC пишет:
И что это? Зачем это?

Это тест схемы по экономию электроэнергии , а там гляди и дело до самозапитки дойдёт :) .
Гости не могут отвечать на сообщения.
Спасибо сказали: bavaras

Схема экономии электричества в два раза . 1 год 5 мес. назад #46058

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73
Вот упрощённая схема как и #45944 realstrannik.com/forum/razdel-avtorskikh...tva-v-dva-raza#45944

Последнее редактирование: 1 год 5 мес. назад от freeenergy.
Гости не могут отвечать на сообщения.
Спасибо сказали: bavaras

Схема экономии электричества в два раза . 1 год 5 мес. назад #46060

  • Buzy
  • Buzy аватар
  • Не в сети
  • Новый участник
  • Сообщений: 11
  • Спасибо получено: 5
freeenergy пишет:
Это тест схемы по экономию электроэнергии , а там гляди и дело до самозапитки дойдёт :) .
Не дойдёт, не добежит, не доползет. Зарядка конденсатора от источника постоянной ЭДС.
Проще лампочку в розетку напрямую.
Гости не могут отвечать на сообщения.
Спасибо сказали: anatol130164

Схема экономии электричества в два раза . 1 год 5 мес. назад #46077

  • freeenergy
  • freeenergy аватар
  • Не в сети
  • Завсегдатай
  • В поисках свободной энергии
  • Сообщений: 287
  • Спасибо получено: 73
Получилось подключить прямоугольные импульсы , левый амперметр показывает сколько мы берём с батарейки , а правый - сколько получаем на выходе , получилось в два раза больше получаем .

1.257 берём из батарейки , 2.515 получаем . Разделите второе число на первое )))

На месте второго амперметра подключается нагрузка , например тен , там мы имеем переменку .

Снял видео .
yadi.sk/i/5htGRywwqFAwb




ПС. На картинке за окошками спрятаны амперметры , так что можно считать что там обычный проводник .
Последнее редактирование: 1 год 5 мес. назад от freeenergy.
Гости не могут отвечать на сообщения.
Спасибо сказали: bavaras

Схема экономии электричества в два раза . 1 год 5 мес. назад #46106

  • igorek30
  • igorek30 аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 174
  • Спасибо получено: 236
Привет всем! что вы с этой схемой мозг парите? это же классический полумост!

верхнее плечо заряд С через нагрузку, нижнее разряд - изучайте!
Гости не могут отвечать на сообщения.
Спасибо сказали: Feldmax, freeenergy, Maclay

Схема экономии электричества в два раза . 1 год 5 мес. назад #46110

  • igorek30
  • igorek30 аватар
  • Не в сети
  • Завсегдатай
  • Сообщений: 174
  • Спасибо получено: 236
есть готовое решение по экономии



п.с. кондеры подбираются по нагрузке, а в управлениями транзисторами желательно добавить ген меандра кратный 50 гц -200, 400, 800 гц.
Последнее редактирование: 1 год 5 мес. назад от igorek30.
Гости не могут отвечать на сообщения.
Спасибо сказали: Rakarskiy, asni, freeenergy
