Простой резонансный трансформатор

а ток какой потребления, на выход или диод или мостик поставить и выпрямить и померить входную и выходную мощу

yurum пишет: а ток какой потребления, на выход или диод или мостик поставить и выпрямить и померить входную и выходную мощу

Диодный мостик по выходу будет просаживать напряжение на нагрузке. Чуть позже сделаю и покажу.

Что вы тут опять бредятину несете?
Каккой резонансный трансформатор блин!
Это просто два контура с сильной магнитной связью....и то не настроенные в резонанс..
Все об этом давно известно... бред.. блин!

Serg007 пишет: Что вы тут опять бредятину несете?
Каккой резонансный трансформатор блин!
Это просто два контура с сильной магнитной связью....и то не настроенные в резонанс..
Все об этом давно известно... бред.. блин!

О появились знатоки СЕ которые точно знают как не надо делать

Serg007 пишет: Что вы тут опять бредятину несете?
Каккой резонансный трансформатор блин!
Это просто два контура с сильной магнитной связью....и то не настроенные в резонанс..
Все об этом давно известно... бред.. блин!

Идите лесом... Вы схему сначала посмотрите -видите... что там в цепи стоят диоды.. Там есть непонятные процессы... Так что там не просто резонанс а импульсный и.т.д.

Я лесом, а вы за учебники.

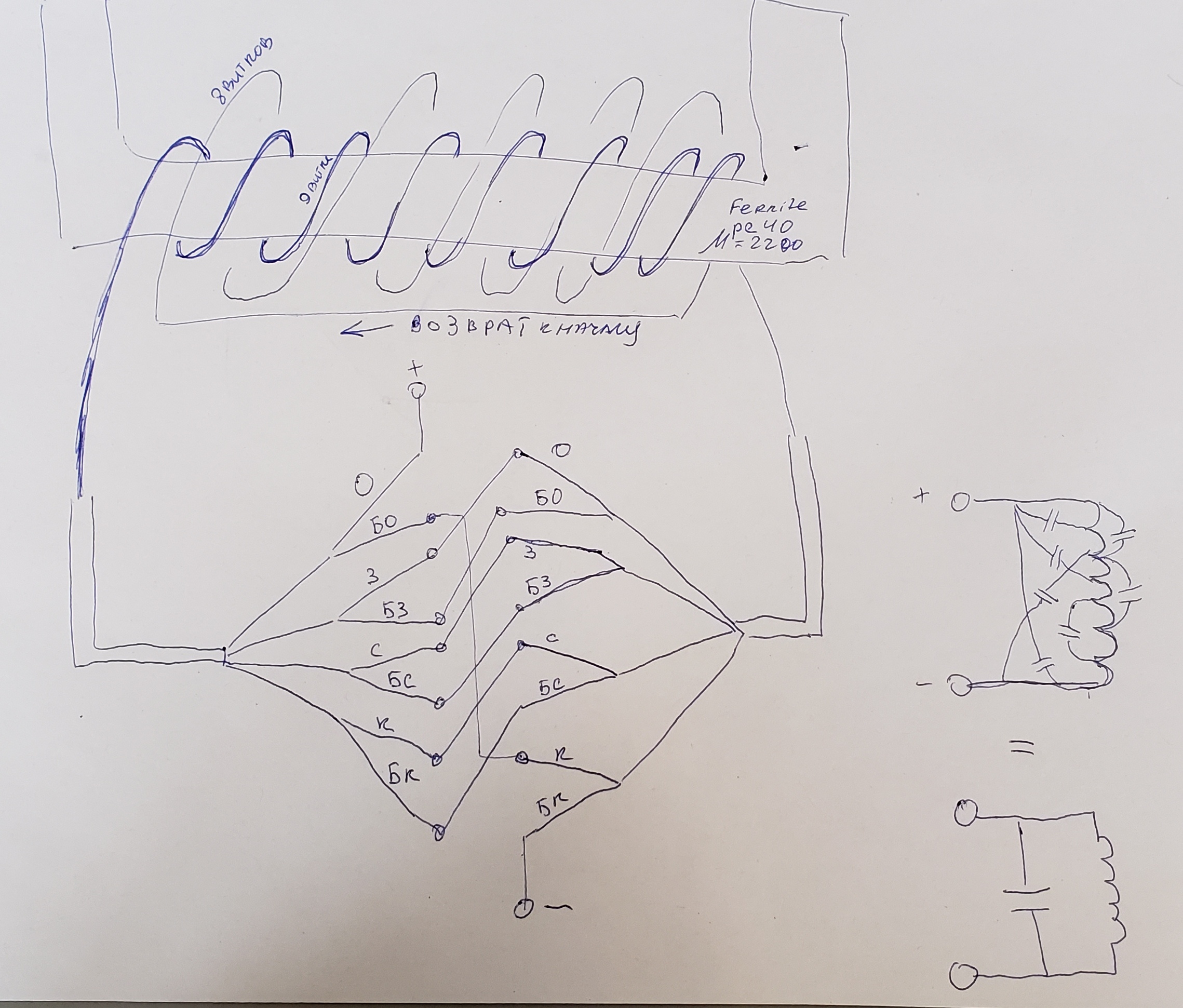

Резонанс точно есть у меня на входе 32в питания, на первичке от 80 до 140в. Если включать тока 4 провода, то частота резонанса смещается за 300кгц, Диоды или без пофиг, я просто выпрямил выход для замера. Кому как нравится. Разводку проводов потом нарисую, там все просто обычная катушка как если бы вы мотали одним проводом с возвратом к началу на каждом слое . Я делаю витой парой из-за лени и большой межвитковой ёмкости. На самом деле любой провод подойдет.

Osbourne

намотка - витая пара 17витков, каждая жила подключена с возвратом к началу
оранжевый/белоранж к зеленому/белозел, зеленый/белзел к синему/белсин, синий/белсин к коричневому/белкор, коричневый к бело-оранжевому
оранжевый и белкор - это вход на разных сторонах

индуктивность первичной и вторичной 75мГн
емкость - межвитковая, точно не могу замерить,
кандер не использую так как эффект лучше как у теслы

питание постоянка через фильтр 32в, ток 5ма, мощность 0.18Вт

резонанс на двух сторонах сразу - LC 117кГц скважность 0.6%


88в на первичке, 60в на вторичке

при замыкании накоротко вторички, резонанс не срываеся
а наооборот размах увеличивается
140в на первичке, на вторичке коротыш
питание не изменилось 32в, ток 5ма, мощность 0.18Вт

Резонанс точно есть у меня на входе 32в питания, на первичке от 80 до 140в. Если включать тока 4 провода, то частота резонанса смещается за 300кгц, Диоды или без пофиг, я просто выпрямил выход для замера. Кому как нравится. Разводку проводов потом нарисую, там все просто обычная катушка как если бы вы мотали одним проводом с возвратом к началу на каждом слое . Я делаю витой парой из-за лени и большой межвитковой ёмкости. На самом деле любой провод подойдет.

А вот, прежде чем кого то куда то посылать, не мешало бы, подумать при ваших данных по схеме, о каком резонансе вы говорите ? да вы хоть ящик коньяка ему поставьте, всё равно не придёт, не а .
Уж извините ! имхо !

я не скем спорить не собираюсь, не нравится мой вариант, ставьте кондер
есть там резонанс, любой может проверить просто подключив схему к генератору
