Генератор с расчетной мощностью выхода около 9 кВт

XYAMAN пишет: Не забудь что усилитель должен быть линейным, т.е. для АМ передатчика. Для FM не покатит. Потому сто фм усилки работают как бы в ключевом режиме, и очень много гармоник, аоторые подавляют резонансными контурами перед нагрузкой. У линейных всегда КПД НЕ БОЛЕЕ 40-50% И ЗНАЧИТЕЛЬНЫЙ ТОК ПОКОЯ.через линейный усилитель ты даже сможешь прогнать и пилу и треугольный сигнал и синус и прямоугольные импульсы. А на выходе ФМ усилителя у тебя будут всегда крокозябры, если без выходных фильтров, а если фильтры будут то всегда синус, но при изменении частоты надо будет перестраивать и фильтры. А простая перестройка частоты даст всегда изменение и формы сигнала.потому я всегда обеими руками ЗА то чтоб применять трансиверы на АМ.

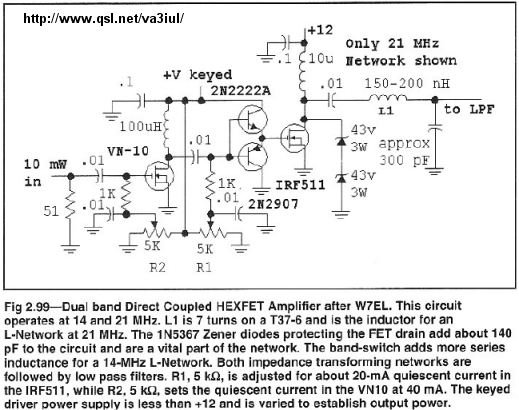

XYAMAN, а та схема которую я выбрал подойдет? И будут ли искажения если на вход я подам 100мВ, а не 10мВ как указано на схеме?

AlexeySh пишет: XYAMAN, а та схема которую я выбрал подойдет? И будут ли искажения если на вход я подам 100мВ, а не 10мВ как указано на схеме?

Ну поставь на предделитель не 1к , а 10к.

Viaceslav_C_ пишет:

AlexeySh пишет: XYAMAN, а та схема которую я выбрал подойдет? И будут ли искажения если на вход я подам 100мВ, а не 10мВ как указано на схеме?

Ну поставь на предделитель не 1к , а 10к.

Viaceslav_C, а если вообще исключить первый транзистор и подавать сигнал на второй по схеме конденсатор 0,01? Какая нужна будет в таком случае амплитуда сигнала на входе?

AlexeySh пишет:

Viaceslav_C_ пишет:

AlexeySh пишет: XYAMAN, а та схема которую я выбрал подойдет? И будут ли искажения если на вход я подам 100мВ, а не 10мВ как указано на схеме?

Ну поставь на предделитель не 1к , а 10к.

Viaceslav_C, а если вообще исключить первый транзистор и подавать сигнал на второй по схеме конденсатор 0,01? Какая нужна будет в таком случае амплитуда сигнала на входе?

А как ты так подашь маломощный сигнал на комплиментарную пару?
Да и кстати, на полевом транзисторе сделано импульсное решение для короткого заднего фронта, дабы сделать мощный всплеск. Умеют люди думать. Зачем что то выкидывать? Не будь святолугом. Я же написал что подобрать.

Ето ни что иное как фрагмент импульсного выходного каскада ни о какой линейности тут речи быть не может

(не буду отвечать, забесили, курите информацию)

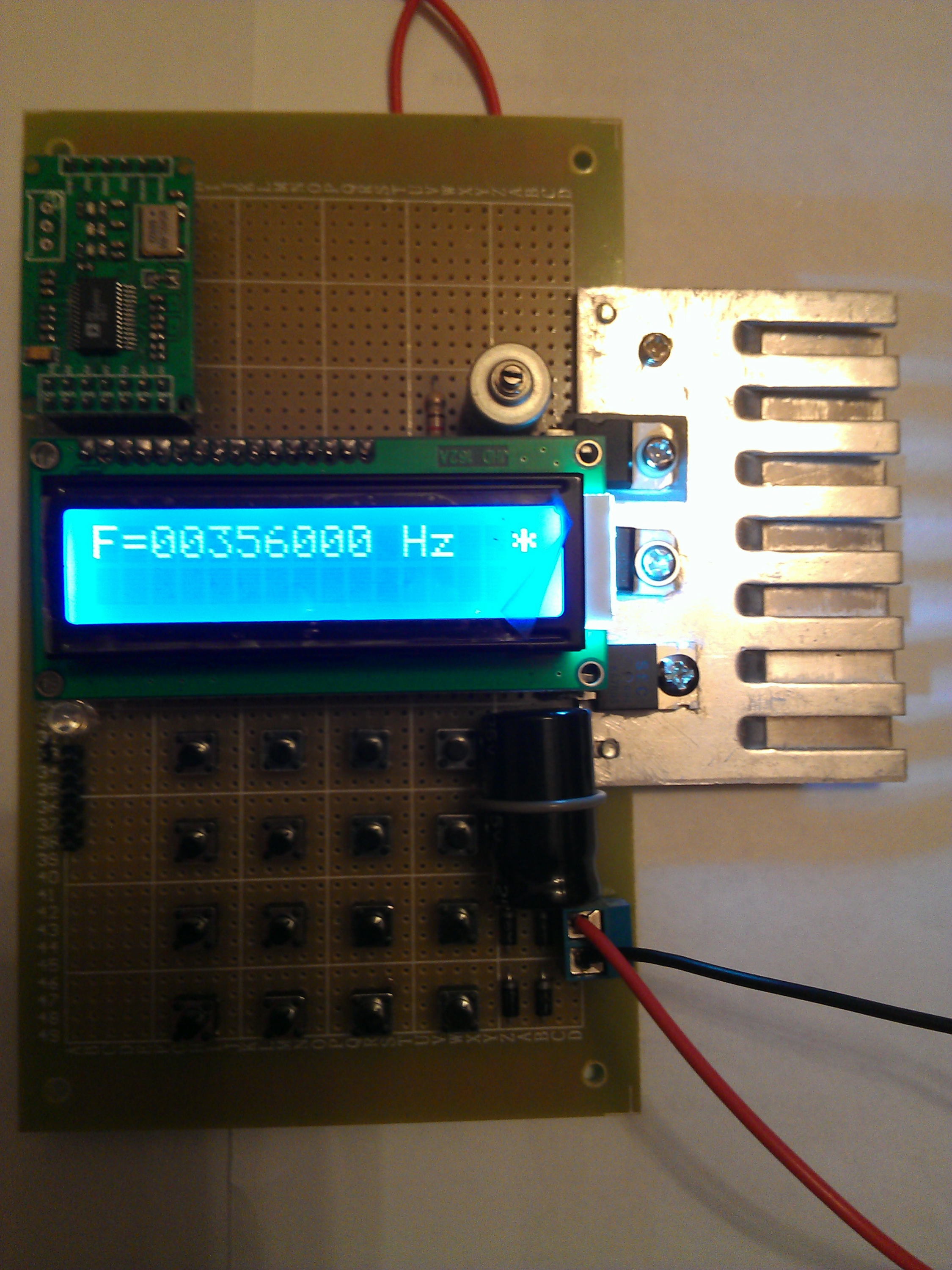

Фото ВЧ генератора. Промежуточный усилитель пока не распаян. Схема в процессе отрисовки. Для особо нетерпеливых - за основу генератора была взята схема из журнала "Радио" № 3, 2004, стр. 27 - 29. Предупрежу сразу: схема кривая и собирать по ней нельзя. Внес 3 исправления: 1) выводы питания микроконтроллера 14 Ucc и 5 GND, а не 18 и 9 как указано на схеме; 2) защитные резисторы R3-R6 должны быть 3,9 кОм, а не 10 кОм как на схеме (при 10 кОм не работает клавиатура); 3) вывод Reset AD9850 должен быть подключен на GND, на схеме не подключен вообще. Если его не подключить, то на нем постоянно логическая "1" и AD9850 игнорирует любые команды управления. На исправление третьего косяка потратил два дня времени, за что очень "благодарен" автору статьи. Про кривую прошивку МК вообще молчу, пришлось серьезно поработать с ассемблером.

Viaceslav_C_ пишет:

AlexeySh пишет:

Viaceslav_C_ пишет:

AlexeySh пишет: XYAMAN, а та схема которую я выбрал подойдет? И будут ли искажения если на вход я подам 100мВ, а не 10мВ как указано на схеме?

Ну поставь на предделитель не 1к , а 10к.

Viaceslav_C, а если вообще исключить первый транзистор и подавать сигнал на второй по схеме конденсатор 0,01? Какая нужна будет в таком случае амплитуда сигнала на входе?

А как ты так подашь маломощный сигнал на комплиментарную пару?
Да и кстати, на полевом транзисторе сделано импульсное решение для короткого заднего фронта, дабы сделать мощный всплеск. Умеют люди думать. Зачем что то выкидывать? Не будь святолугом. Я же написал что подобрать.

Viaceslav_C, в общем на входе схемы усилителя сигнал амплитудой 1 В. Этого хватит для комплементарной пары или все-таки первый каскад необходим?

AlexeySh пишет:

Viaceslav_C_ пишет:

AlexeySh пишет:

Viaceslav_C_ пишет:

AlexeySh пишет: XYAMAN, а та схема которую я выбрал подойдет? И будут ли искажения если на вход я подам 100мВ, а не 10мВ как указано на схеме?

Ну поставь на предделитель не 1к , а 10к.

Viaceslav_C, а если вообще исключить первый транзистор и подавать сигнал на второй по схеме конденсатор 0,01? Какая нужна будет в таком случае амплитуда сигнала на входе?

А как ты так подашь маломощный сигнал на комплиментарную пару?
Да и кстати, на полевом транзисторе сделано импульсное решение для короткого заднего фронта, дабы сделать мощный всплеск. Умеют люди думать. Зачем что то выкидывать? Не будь святолугом. Я же написал что подобрать.

Viaceslav_C, в общем на входе схемы усилителя сигнал амплитудой 1 В. Этого хватит для комплементарной пары или все-таки первый каскад необходим?

Я бы все равно поставил бы первый каскад, чтобы гальванически полевиком отвязать генератор от остальной схемы.
Просто надо подобрать подходящий полевик.

Да конечно первый каскад необходим, попалишь схему. Если не развяжешь, мало того, попалишь генератор.
Лень смотреть схему, но помоему 1 вольт для комлиментарки маловато будет.
