Инвертор синус 50 Гц своими руками

alexlo пишет:

tak пишет: еще раз повторю всем желающим создать инвертор от 5kWt и выше....забудьте по частоты 20kHz и выше!
максимум-это 5kHz-до 10kWt...1-2kHz-от 10kWt выходной мощности...
эта информация относится только к выходной части формирования синуса.

Обоснуйте! Я бы лично на 18кГц рискнул качнуть 10кВт!

динамические потери=нагрев, на 18кГц при 10кВт будет печка...
хотите проверить...welcome...
промышленные инверторы(преобразователи) ~100kWt макс. 1KHz....
исключение индук. нагреватели, так у них. водяное охлаждение модулей...

tak пишет: динамические потери=нагрев, на 18кГц при 10кВт будет печка...
хотите проверить...welcome...
промышленные инверторы(преобразователи) ~100kWt макс. 1KHz....
исключение индук. нагреватели, так у них. водяное охлаждение модулей...

Такой ответ я и думал получить!) Мне уже в похожей теме говорили что 200ватт тепла на радиатор уйдет из за потерь. Частично можно сократить, взяв ключи с наименьшим переходом. Тем более те же 10кВт не потребляются постоянно, это типо как запас по прочности. Скажем так, например у меня постоянно работает 3-лампочки, холодильник, кондиционер, комп, телевизор и насос, ну пусть еще будет чайник- 3*100+600+900+500+70+1500+2200=6070ватт/ч. То есть это моя пиковая нагрузка, когда все может заработать в один момент, так как кондиционер, холодильник и насос работают когда им надо и угадать когда они заработают невозможно! Получается что мне нужен преобразователь на 6кВт/ч, но запас то нужен, значит 8кВт/ч. Но в среднем за сутки я использую максимум 8,3кВт. Например выходной день, пусть спим до 10:00, в 21:00 уложили детей спать, в 22:00 спим сами. То есть нагружаем сеть в течении 12 часов, 8300/12=691,7Вт/Ч, округлим, 0,7кВт/ч. Вот и получаем, что преобразователь будет работать на нагрузку меньше 1кВт. (это без ночного времени потребления). По этой причине, можно смело собирать преобразователь 8кВт на предложенной автором схеме. И не бояться перегревов, не для производства же делаем!))) А люминий, он то в ящике лежит, с собой то не тягать.)))
И тут люди делятся на две категории, кто понимает что и как собирать и те кто копируют то что делает автор. А автор сделал правильно, не стал снимать с одной платы больше 2кВт. Вот и большинство повторителей будут параллелить выходные каскады, что положительно скажется на общей работе инвертора. Главное ключи с одной партии ставить. А если у Вас есть предложения на чем и как собрать инвертор 5-10кВт, предлагайте, ни кто не обидеться, даже на оборот.
Я лично больше повторитель чем сочинитель, нарисуйте схему например на STM32 или на чем угодно и опишите все процессы которые она должна отслеживать (токи, перекосы фаз, нагрев и т.п.), напишем под это все дело прогу на нужную частоту и будем собирать ее!!!))

alexlo пишет:

tak пишет: динамические потери=нагрев, на 18кГц при 10кВт будет печка...
хотите проверить...welcome...
промышленные инверторы(преобразователи) ~100kWt макс. 1KHz....
исключение индук. нагреватели, так у них. водяное охлаждение модулей...

Такой ответ я и думал получить!) Мне уже в похожей теме говорили что 200ватт тепла на радиатор уйдет из за потерь. Частично можно сократить, взяв ключи с наименьшим переходом. Тем более те же 10кВт не потребляются постоянно, это типо как запас по прочности. Скажем так, например у меня постоянно работает 3-лампочки, холодильник, кондиционер, комп, телевизор и насос, ну пусть еще будет чайник- 3*100+600+900+500+70+1500+2200=6070ватт/ч. То есть это моя пиковая нагрузка, когда все может заработать в один момент, так как кондиционер, холодильник и насос работают когда им надо и угадать когда они заработают невозможно! Получается что мне нужен преобразователь на 6кВт/ч, но запас то нужен, значит 8кВт/ч. Но в среднем за сутки я использую максимум 8,3кВт. Например выходной день, пусть спим до 10:00, в 21:00 уложили детей спать, в 22:00 спим сами. То есть нагружаем сеть в течении 12 часов, 8300/12=691,7Вт/Ч, округлим, 0,7кВт/ч. Вот и получаем, что преобразователь будет работать на нагрузку меньше 1кВт. (это без ночного времени потребления). По этой причине, можно смело собирать преобразователь 8кВт на предложенной автором схеме. И не бояться перегревов, не для производства же делаем!))) А люминий, он то в ящике лежит, с собой то не тягать.)))
И тут люди делятся на две категории, кто понимает что и как собирать и те кто копируют то что делает автор. А автор сделал правильно, не стал снимать с одной платы больше 2кВт. Вот и большинство повторителей будут параллелить выходные каскады, что положительно скажется на общей работе инвертора. Главное ключи с одной партии ставить. А если у Вас есть предложения на чем и как собрать инвертор 5-10кВт, предлагайте, ни кто не обидеться, даже на оборот.
Я лично больше повторитель чем сочинитель, нарисуйте схему например на STM32 или на чем угодно и опишите все процессы которые она должна отслеживать (токи, перекосы фаз, нагрев и т.п.), напишем под это все дело прогу на нужную частоту и будем собирать ее!!!))

"настоящий" инвертор должен в течении 2-3 сек выдерживать перегрузку в 3 раза...т.е инвертор в 2kWt должен выдать
6kWt в течении 2...3 сек...
иначе ни о какой комфортной жизни можете и не мечтать...
в свое время нами были изготовлены более 20 инверторов для солнечной энергетики от 1 до 10kWt...и во всех без исключения применяли IPM MITSUBISHI...
К примеру на 10kWt был использован PM150CLA060
www.symmetron.ru/suppliers/mitsubishi/ip...1668%20datasheet.pdf
инвертор в течении 5 сек выдерживал нагрузку 20kWt, до 1 сек 30kWt...
инвертор состоял из 2-х отдельных блоков dc-dc и форм. синуса с фильтром...

хорошее видео и статья,познавательно

Может есть у кого схема на SG3525,пуш пул . с обратной связью по напряжению 350V ?

tak пишет:
"настоящий" инвертор должен в течении 2-3 сек выдерживать перегрузку в 3 раза...т.е инвертор в 2kWt должен выдать
6kWt в течении 2...3 сек...
иначе ни о какой комфортной жизни можете и не мечтать...
в свое время нами были изготовлены более 20 инверторов для солнечной энергетики от 1 до 10kWt...и во всех без исключения применяли IPM MITSUBISHI...
К примеру на 10kWt был использован PM150CLA060
www.symmetron.ru/suppliers/mitsubishi/ip...1668%20datasheet.pdf
инвертор в течении 5 сек выдерживал нагрузку 20kWt, до 1 сек 30kWt...
инвертор состоял из 2-х отдельных блоков dc-dc и форм. синуса с фильтром...

А теперь что, не выпускаете больше инверторов? Так может тогда схему в народные массы выложите?

viktor85 А в чем проблема? Берете любую схему ИБП на КА3525 (SG3525), пересчитываете делитель (есть программы) и витки на транс.

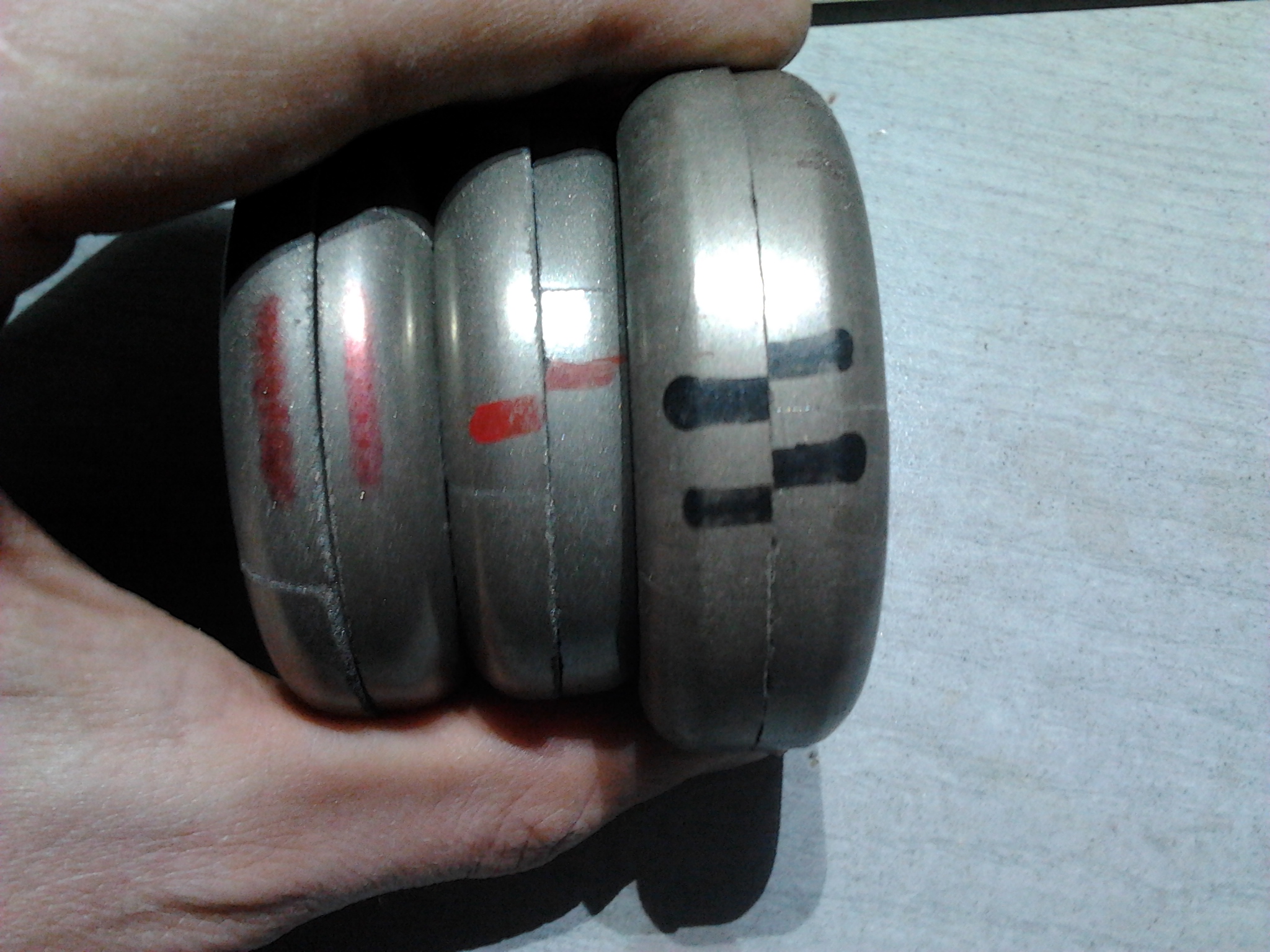

Эталон+ Еще раз пересмотрел ролик по дросселю. У Вас явно видна одна черная полоса, ТЧ-60П!


с лева на право (смотрим метки) 1- МП-140, 2- ТЧК-55П, 3- ТЧ-60Р.
Для тех кто не знает, цифры это проницаемость.

Эталон+ пишет: По поводу модулей...
проблема с ними такая что частота 23кгц для них многовато((((

Эталон потянет этот модуль SKM100GB125DN если да, каков его предел?

Для подобного рода модулей нужен специальный драйвер
самому его собирать слишком геморно
покупать слишком дорого
а драйверами типа ir2110-2113 нормально его не раскачать

Эталон+ пишет: Для подобного рода модулей нужен специальный драйвер
самому его собирать слишком геморно
покупать слишком дорого
а драйверами типа ir2110-2113 нормально его не раскачать

А если драйвера 2110 усилить полевиками - как у вас в начале этой ветки, или как?

NE_XT пишет:
А если драйвера 2110 усилить полевиками - как у вас в начале этой ветки, или как?

realstrannik.ru/forum/temy-vitalij/13433...tml?start=198#220708
