Инвертор синус 50 Гц своими руками #24639

Добрый вечер! Давно слежу за данной темой, так как хочу тоже собрать инвертор на 5-6 кВт.
Вопрос к Эталон+. Как продвигается проект на IGBT модуле, который Вам прислали в подарок?
У меня есть в наличии EUPEC BSM100GB120DN2 две штуки. Подойдут такие для проекта на EG8010 или эти транзисторы слишком медленные.

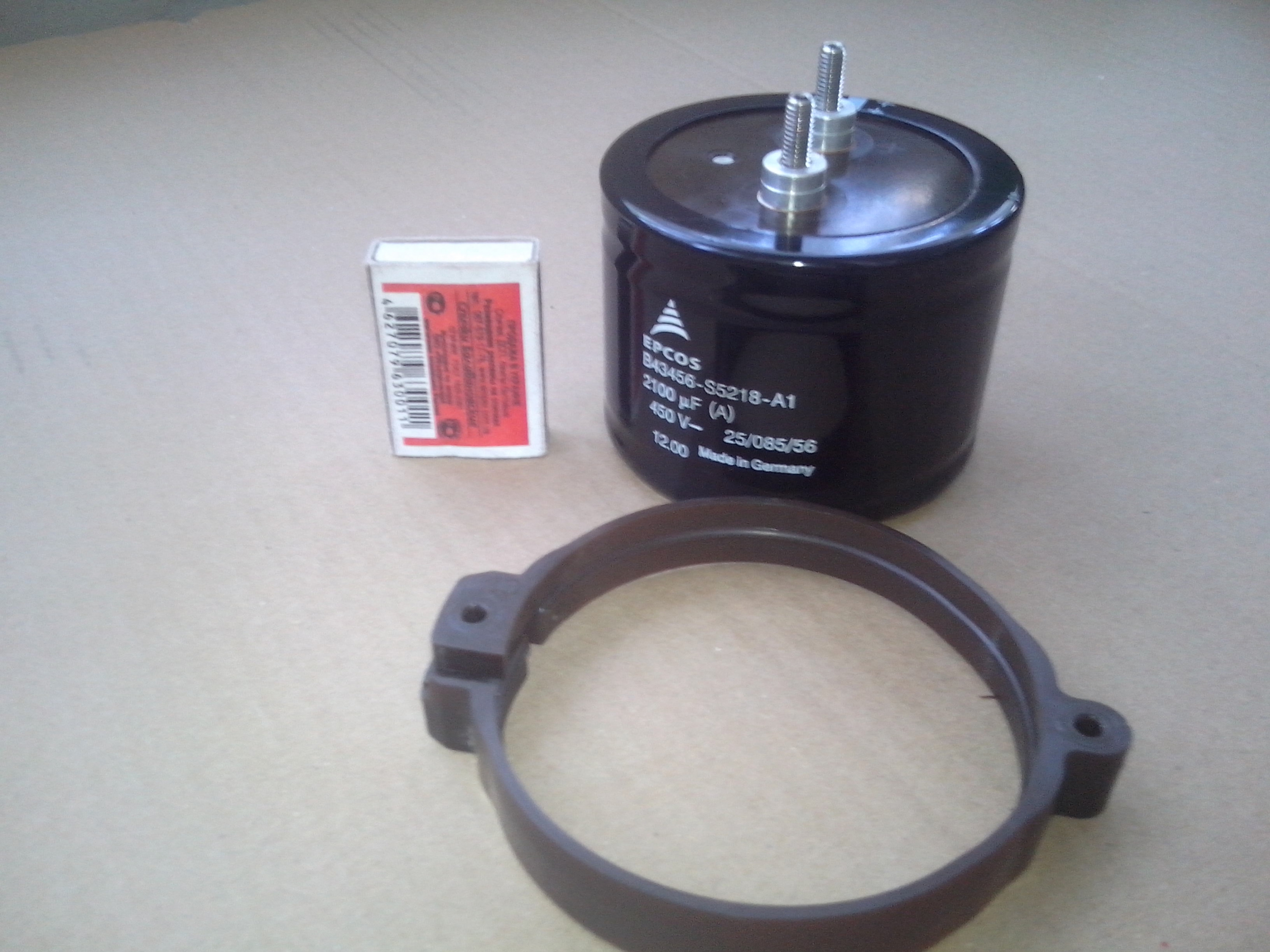

Конденсаторы предлагаю использовать EPCOS B43456-S5218-A1

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

mren

Давно я тут

Сообщений: 120

Меньше Больше

Спасибо получено: 81

Инвертор синус 50 Гц своими руками #24640

Добрый вечер! Давно слежу за данной темой, так как хочу тоже собрать инвертор на 5-6 кВт.
Вопрос к Эталон+. Как продвигается проект на IGBT модуле, который Вам прислали в подарок?
У меня есть в наличии EUPEC BSM100GB120DN2 две штуки. Подойдут такие для проекта на EG8010 или эти транзисторы слишком медленные.
Конденсаторы предлагаю использовать EPCOS B43456-S5218-A1

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #24642

По поводу модулей...
проблема с ними такая что частота 23кгц для них многовато((((

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

mren

Давно я тут

Сообщений: 120

Меньше Больше

Спасибо получено: 81

Инвертор синус 50 Гц своими руками #24666

А что скажите о MITSUBISHI CM600HA-24H - у них по даташиту частота 20-25 кГц? Или искать более скоростные модули.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

tak

Завсегдатай

Сообщений: 183

Меньше Больше

Спасибо получено: 144

Инвертор синус 50 Гц своими руками #24670

mren пишет: А что скажите о MITSUBISHI CM600HA-24H - у них по даташиту частота 20-25 кГц? Или искать более скоростные модули.

никого не слушайте модули BSM100GB120DN2 прекрасно будут работать и на 50kHz...динамические потери просто будут больше...
если хотите использовать модули MITSUBISHI ...то покупайте только интеллект. модули серии IPM
www.symmetron.ru/suppliers/mitsubishi/mitsubishi_power.shtml

там есть все виды защит и драйвера...на рассыпухе такого качества и надежности очень сложно получить...к примеру
датчик перегрева в MITSUBISHI IPM интегрирован прямо в кристалл IGBT...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #24707

Mitsubishi Intelligent Power Modules
are isolated base modules designed
for power switching applications
operating at frequencies to
20kHz. Built-in control circuits provide
optimum gate drive and protection
for the IGBT and free
wheel-diode power devices.

надеюсь сами сможите перевести
это с даташита на интелектуальный ключ MITSUBISHI

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

tak

Завсегдатай

Сообщений: 183

Меньше Больше

Спасибо получено: 144

Инвертор синус 50 Гц своими руками #24710

еще раз повторю всем желающим создать инвертор от 5kWt и выше....забудьте по частоты 20kHz и выше!
максимум-это 5kHz-до 10kWt...1-2kHz-от 10kWt выходной мощности...
эта информация относится только к выходной части формирования синуса.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Ivantsov

Завсегдатай

Сообщений: 175

Меньше Больше

Спасибо получено: 62

Инвертор синус 50 Гц своими руками #24712

tak
То есть, вы хотите сказать, что EG будет уменьшать несущую частоту шим по мере возрастания нагрузки?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #24714

EG ничего не уменьшит у нее прошито 23

tak не морочте людям голову

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

alexlo

Давно я тут

Сообщений: 85

Меньше Больше

Спасибо получено: 36

Инвертор синус 50 Гц своими руками #24721

tak пишет: еще раз повторю всем желающим создать инвертор от 5kWt и выше....забудьте по частоты 20kHz и выше!
максимум-это 5kHz-до 10kWt...1-2kHz-от 10kWt выходной мощности...
эта информация относится только к выходной части формирования синуса.

Обоснуйте! Я бы лично на 18кГц рискнул качнуть 10кВт!

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
