Инвертор синус 50 Гц своими руками

Не в сети

Ol-Dob

Осваиваюсь на форуме

Сообщений: 39

Меньше Больше

Спасибо получено: 24

Инвертор синус 50 Гц своими руками #98947

Питание 27-29 вольт. Пробовал без шунта - никакой разницы. Подкручивая рег. резистор обратной связи по напряжению вырастает напряжение и до 300 вольт.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Ol-Dob

Осваиваюсь на форуме

Сообщений: 39

Меньше Больше

Спасибо получено: 24

Инвертор синус 50 Гц своими руками #98951

Я поставил маломощный транс 220/15 вольт, диодный мост, и резистор. Подскажите пожалуйста в каких пределах должно быть напряжение Vfb на 15 выводе eg.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #99095

да изолированная

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Ol-Dob

Осваиваюсь на форуме

Сообщений: 39

Меньше Больше

Спасибо получено: 24

Инвертор синус 50 Гц своими руками #99129

А можно взглянуть на схему о которой говорите.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Ol-Dob

Осваиваюсь на форуме

Сообщений: 39

Меньше Больше

Спасибо получено: 24

Инвертор синус 50 Гц своими руками #99140

Наконец-то я с горем пополам добился напряжения на выходе транса от 220 до 260 вольт без нагрузки с нагрузкой 40 Вт лампочка проседает на 25-30 вольт проблема была с транзисторами выпаяные звонил по нормально а в схеме дурели.. У меня их было по два на канал , сейчас по одному на канал и даже на холостом ходу греются ощутимо. Наверное надо заменить на другие.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

lensk1964

Завсегдатай

Сообщений: 206

Меньше Больше

Спасибо получено: 204

Инвертор синус 50 Гц своими руками #99197

Ol-Dob пишет: Наконец-то я с горем пополам добился напряжения на выходе транса от 220 до 260 вольт без нагрузки с нагрузкой 40 Вт лампочка проседает на 25-30 вольт проблема была с транзисторами выпаяные звонил по нормально а в схеме дурели.. У меня их было по два на канал , сейчас по одному на канал и даже на холостом ходу греются ощутимо. Наверное надо заменить на другие.

Господа!!
что то я ни как не могу въехать, О каком падении напряжения идёт речь. сколько собрал и такой картины не наблюдал, на выходе напруга должна быть неизменна не важно на хх или под нагрузкой.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #99227

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #99242

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

quakeer

Осваиваюсь на форуме

Сообщений: 22

Меньше Больше

Спасибо получено: 16

Инвертор синус 50 Гц своими руками #99290

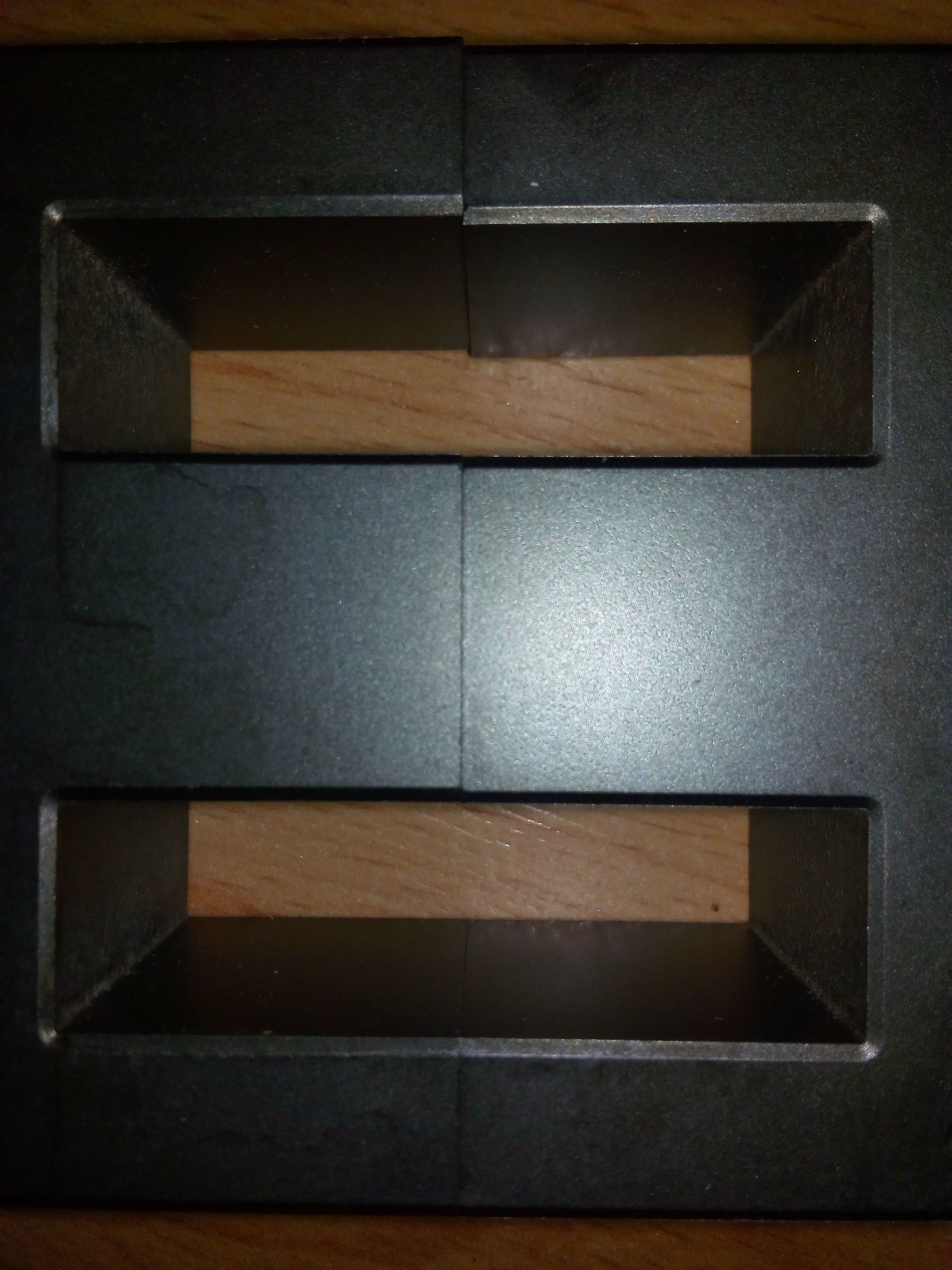

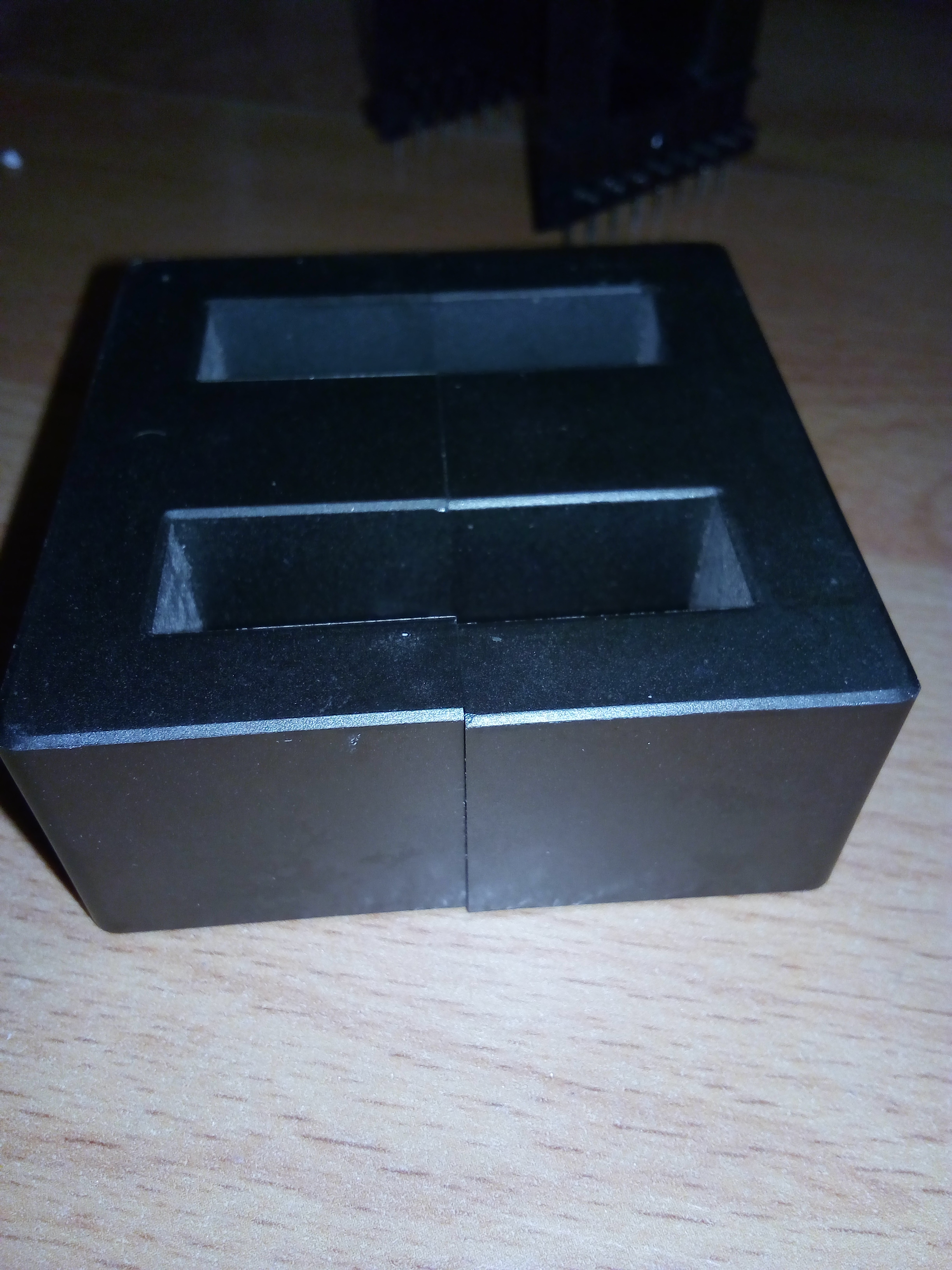

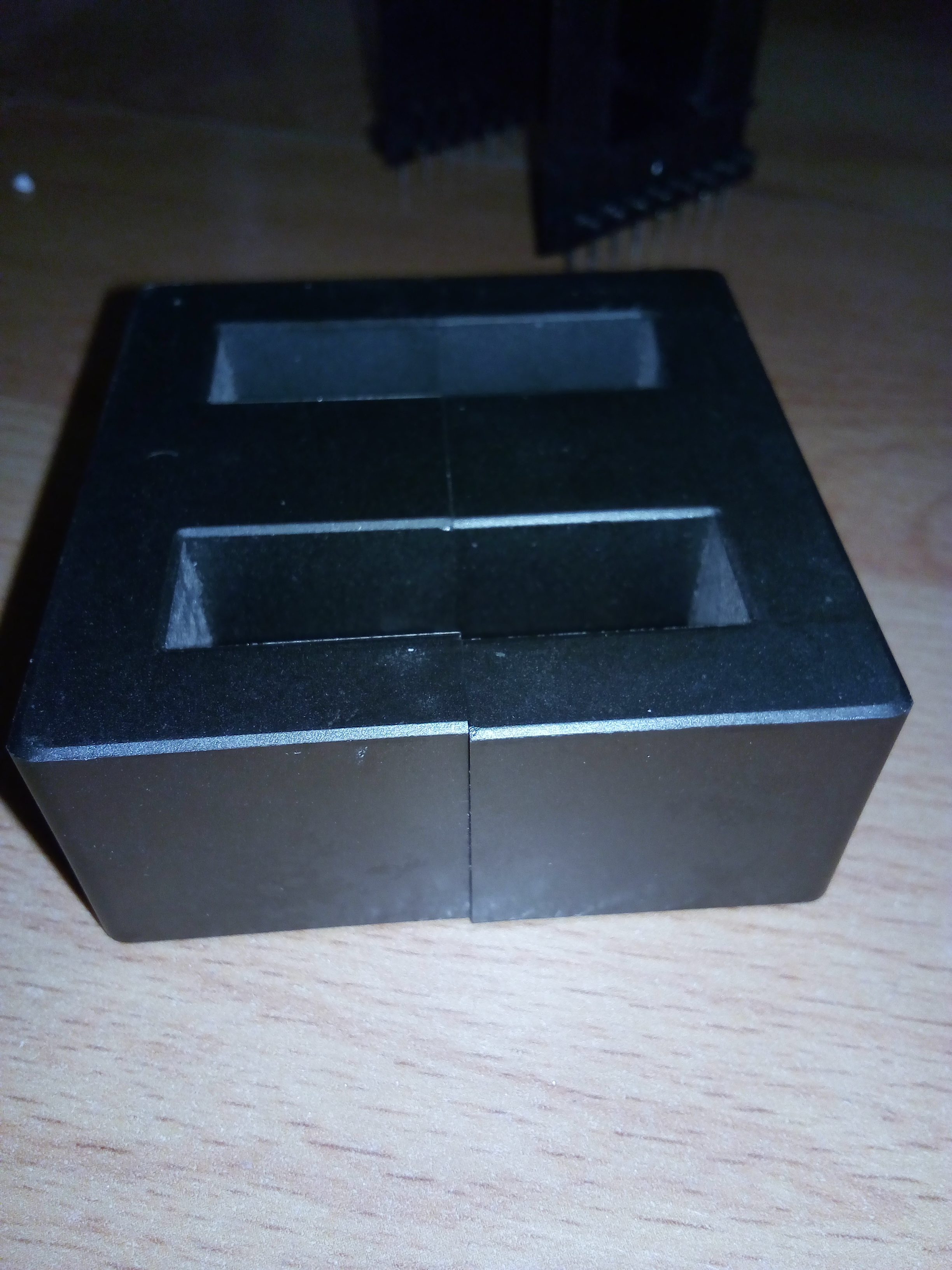

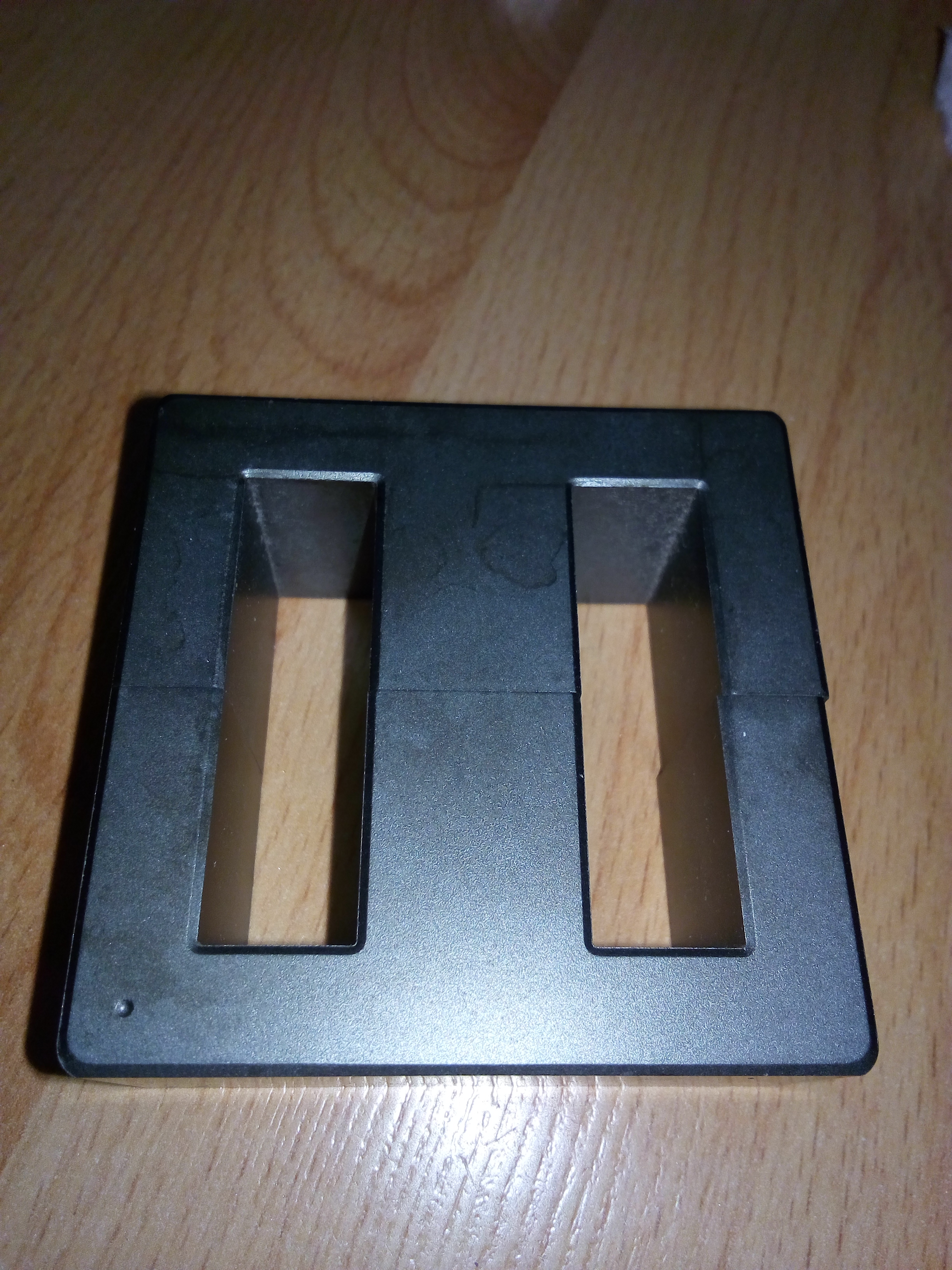

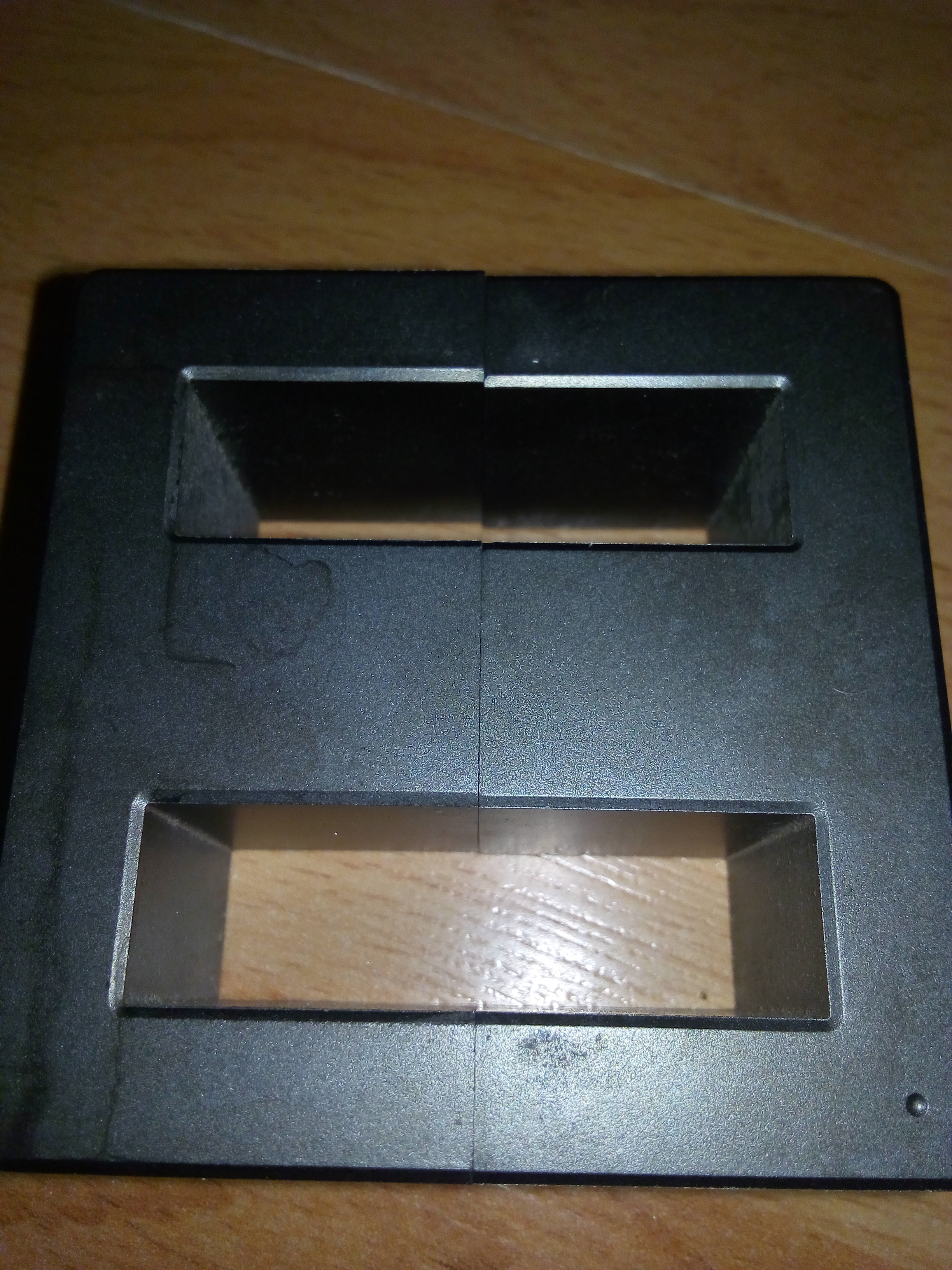

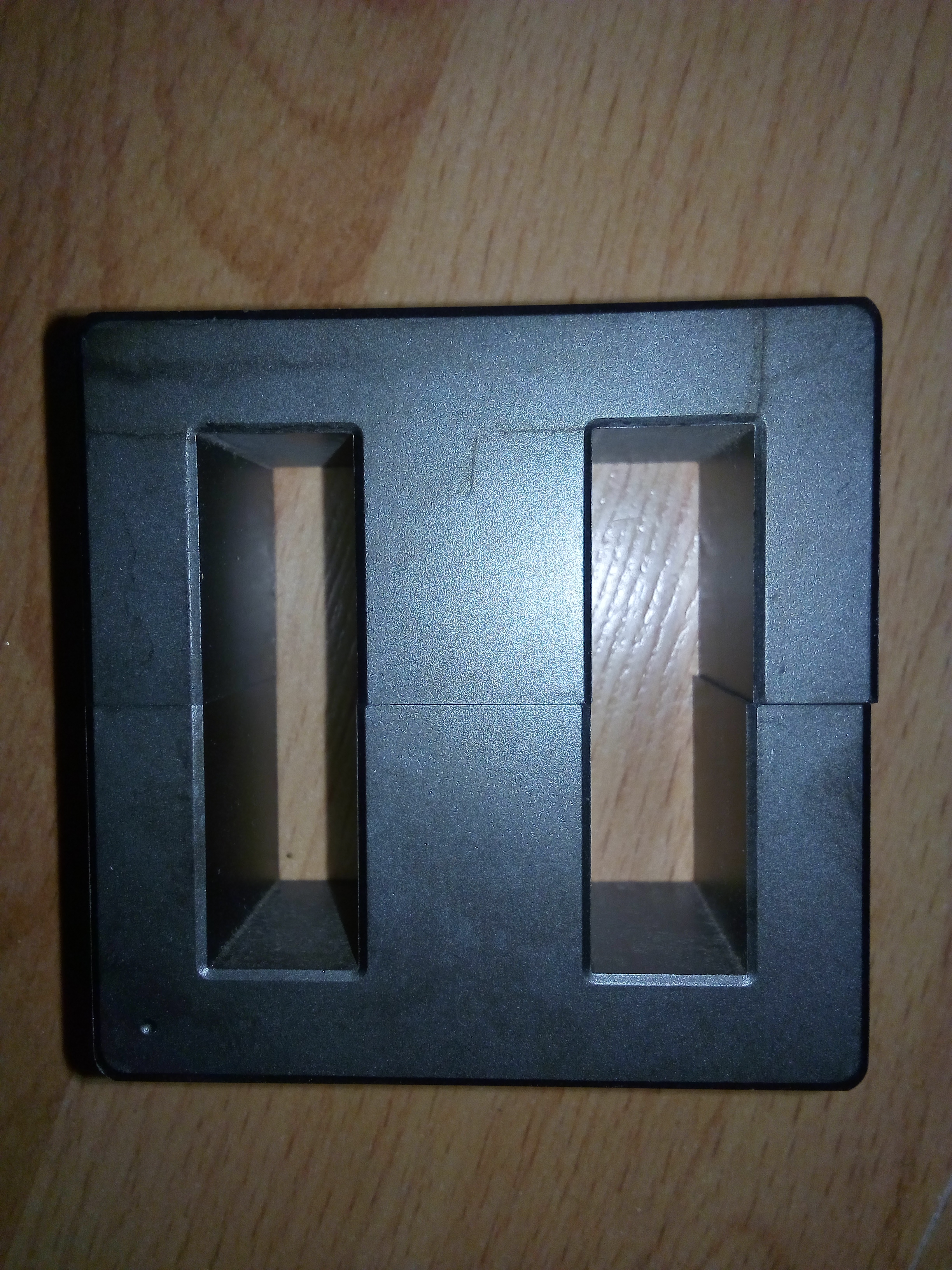

Всем привет. Уважаемые знатоки, подскажите пожалуйста, на сколько будет критичным намотка трансформатора на сердечнике, половинки которого не сходятся ровно друг к другу, к чему это может привести и можно ли как-то исправить такую ситуацию, кроме, как поменять его?

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

lensk1964

Завсегдатай

Сообщений: 206

Меньше Больше

Спасибо получено: 204

Инвертор синус 50 Гц своими руками #99301

если половинки одной проницаемости ничего страшного не произойдёт. главное средний керн совпадает и половинки плотно прижимаются без зазора.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
