Инвертор синус 50 Гц своими руками

wyst пишет:

с защитой по току, ччччё та я моск сломал.

... смотреть здесь

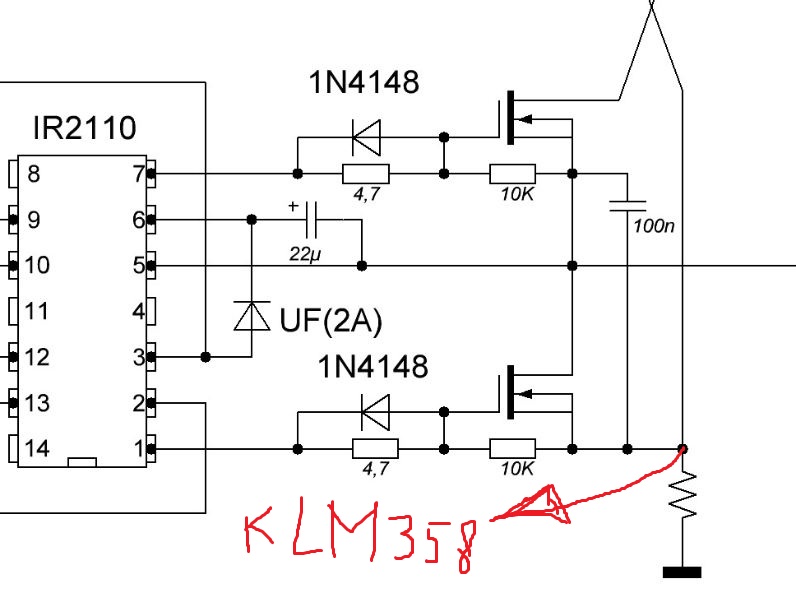

Спасибо за оперативность, я имел в ввиду, правильную схему защиты по току на LM358 работающую от шунта.

Посоветуйте, пожалуйста. Собираю блок DC-DC на 400 Вт по топологии полный мост. Хочу сделать из 12 В 48 В.

- мост на 12в - ...плохо!
для этой задачи необходим исключительно «push-pull»
обязательна волт-добавка для управляющей микросхемы и драйверов, остальное дело вкуса...
все давно придумано и проверенно!
например:
12-100

подойдут ли для dc-dc IRFP4468PbF

Доброго времени суток. Собрал схему преобразователь 12-220 на плате EGP-1000W (на трансформаторе) и как оно обычно бывает с первого раза не запустилась. Транзисторы HY3408 (говорят аналог IRF3205) трансформатор попробовал 24/220 (200W) и 14/220(от упса) и 7/220(тоже от упса). Запитывал схему от импульсного БП - при включении выбили транзисторы в БП, попробовал запитать от 1 акб и от 2 акб. Результат на выходе больше 87 вольт напряжение не поднимается(с трансформатором 24/220). EG-шка моргает сначала 3 раза и после нескольких (5) перезапусков начинает моргать 4 раза(пониженое напряжение), транзисторы целы. EG-шку проверить могу только мультиметром, осцилограф на подходе. Я так понимаю что скорее всего навернулась EG-шка , При питании 24 вольт 10 вывод - 11.6В, 8 вывод-6,4В,6 вывод-2.3В, 3 вывод-0В. Вопрос - какое лучше напряжение подавать на 12 вывод EG-шки при использовании полевиков 12 или выше? Могли ИРки вылететь изза пробоя транзисторов в блоке питания?

Ol-Dob пишет: Доброго времени суток. Собрал схему преобразователь 12-220 на плате EGP-1000W (на трансформаторе) и как оно обычно бывает с первого раза не запустилась. Транзисторы HY3408 (говорят аналог IRF3205) трансформатор попробовал 24/220 (200W) и 14/220(от упса) и 7/220(тоже от упса). Запитывал схему от импульсного БП - при включении выбили транзисторы в БП, попробовал запитать от 1 акб и от 2 акб. Результат на выходе больше 87 вольт напряжение не поднимается(с трансформатором 24/220). EG-шка моргает сначала 3 раза и после нескольких (5) перезапусков начинает моргать 4 раза(пониженое напряжение), транзисторы целы. EG-шку проверить могу только мультиметром, осцилограф на подходе. Я так понимаю что скорее всего навернулась EG-шка , При питании 24 вольт 10 вывод - 11.6В, 8 вывод-6,4В,6 вывод-2.3В, 3 вывод-0В. Вопрос - какое лучше напряжение подавать на 12 вывод EG-шки при использовании полевиков 12 или выше? Могли ИРки вылететь изза пробоя транзисторов в блоке питания?

Если нет ошибок всё и всегда должно работать,
Если я правильно понял у Вас транс от УПСА , это не годится, для 12 в, необходим транс с первичкой 6,5 в. и вторичкой 220. Если с трансом 7\220 в не работает то однозначно необходимо искать косяк.

Подскажите EGшку запитывать без подключения транзисторов и подавать только 5 вольт можно или надо нагружать выход ирок и подавать 12 вольт

nameless
Спасибо за идею с лампочкой. Все же сначала детально проверю схему генерации (предполагаю, что проблема в ней), а затем вместо ферр. транса подключу лампочку 12 В 3 Вт. Буду искать "косяки". Кстати, поменял TL494 и IR2110 на новые и заведомо исправные - проблема осталась. Поэтому их неработоспособность исключена.
wyst
Не соглашусь - все же мост использовать удобнее. Выше КПД (при низком сопротивлении ключей), меньше индуктивных выбросов, а также всего одна первичка транса вместо двух в случае push-pull. Тем более, уже все собрано и готово - осталось только отладить.

Всем привет! Подскажите. Есть сварочный инвертор. На выходе без стабилизации 53 В.
120А максимальный ток.
Можно ли его использовать для запитки во время наладки дц-дц преобразователя 48 в 350В?

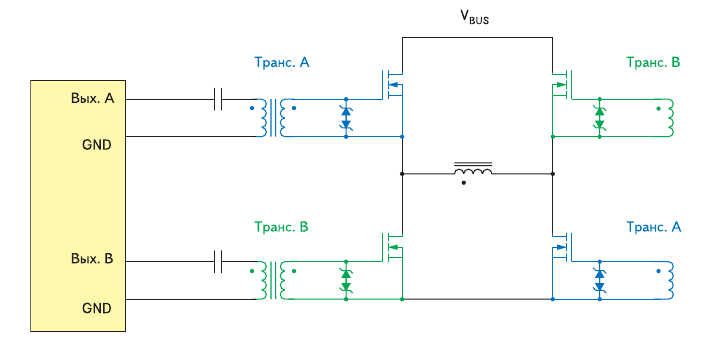

Порылся на форуме и нашел схему управления DC-DC на трансформаторах. Выкладываю:

Но мне совершенно не понятно, как рассчитывается разделительный конденсатор, а также трансформаторы по материалу и числу витков. Частота генератора у меня 50 кГц или 25 кГц на ферритовый транс (для TL494 она делится пополам). И не совсем понятно, как задействовать IR2110 в этой схеме. У меня ключи IRFP1404 - не особо "тяжелые" в плане раскачки затвора. Может быть, сигналы брать напрямую с TL494 без IR2110? У кого есть опыт сборки подобной схемы, просьба поделиться и помочь советом - я дилетант в этом. А так схема супер - поможет четко открывать и закрывать затворы полевиков со смещением в минус. Только не совсем понятно, как это себя поведет с изменением скважности, если вводить обратную связь по напряжению.

Как по мне для этого лучше лабораторный блок питания, еще бы со стабилизацией тока, а то навалишь кучу деталек
