Инвертор синус 50 Гц своими руками

Для настенного котла собираю бесперебойник ват на 300 так.

NE_XT пишет:

nameless пишет:

Эталон+ пишет: Этот проект давно устарел
неактуален

Как, а я плату уже протравил, может осталась схемка.

====
- Это что за остановка Балогое иль Каховка!
А с платформы говорят :
- Это город Ленинград!
Он еще поспал немножко, снова выглянул в окошко
- Это что за остановка Балогое иль Каховка!
А с платформы говорят :
- Это город Ленинград!
Он опять поспал немножко, снова выглянул в окошко
- Это что за остановка Балогое иль Каховка!
А с платформы говорят :
- Спи ты на х%й, заипал!!!

Спасибо, на х%й, заипал!!!

я извиняюсь, что значит

Эталон+ пишет: Этот проект давно устарел
неактуален

?
для кого то устарел, а кому то - в самый раз...
за чем же так? с людями?

Поддерживаю WYST. Для когото пройденый этап, ктото только обнаружил тему .

Мужики помогите с защитой по току, ччччё та я моск сломал.
Схемы во вложении.

с защитой по току, ччччё та я моск сломал.

... смотреть здесь

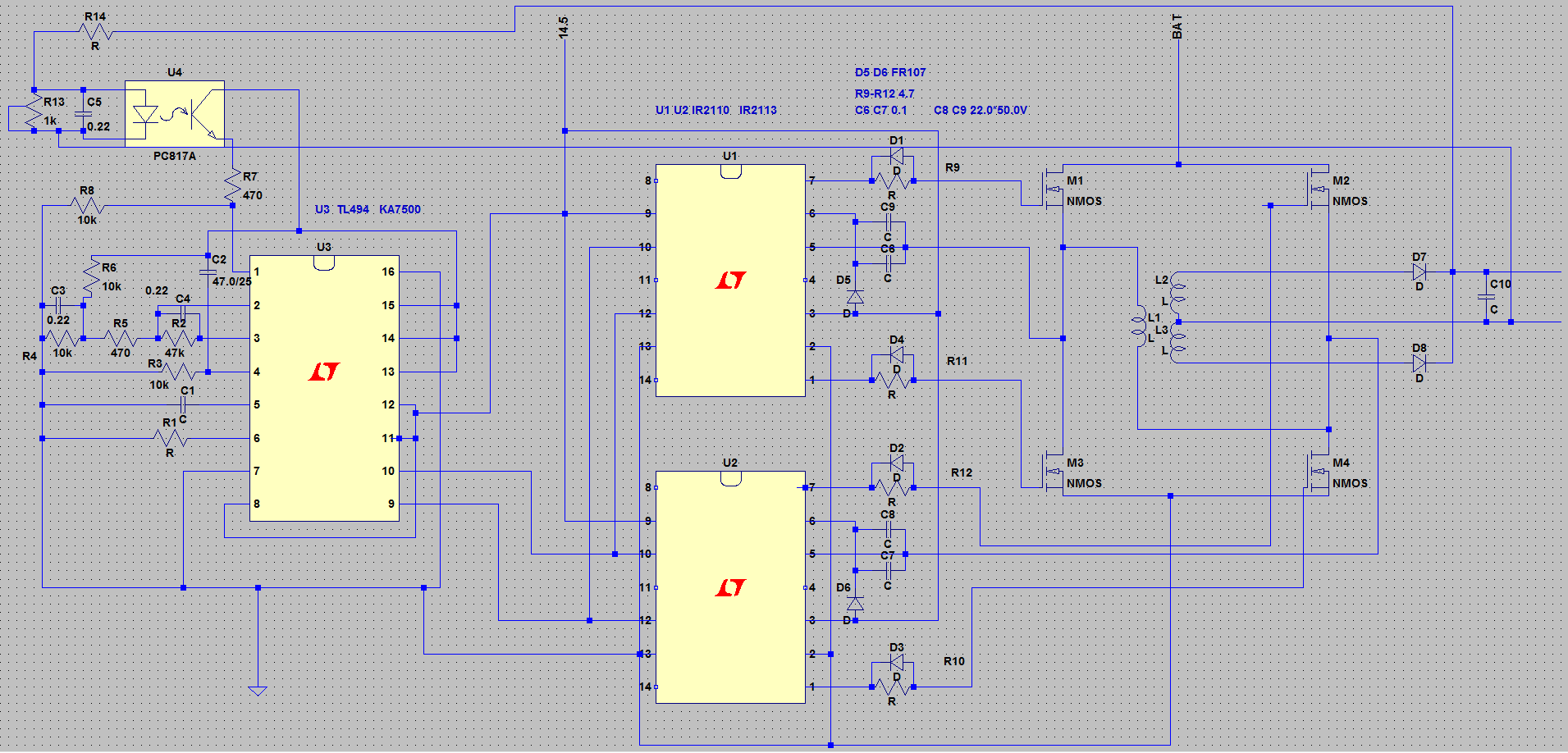

Посоветуйте, пожалуйста. Собираю блок DC-DC на 400 Вт по топологии полный мост. Хочу сделать из 12 В 48 В. Использовал собранный давно генератор TL494 + IR2110 все, как по схеме у Эталона. И все это работало раньше. Схему прилагаю (она давно уже выкладывалась):

Но теперь происходит какой-то сквозной ток, и ключи коротятся. Благо полевики мощные, и ток по 12 В я подаю всего 1 А, и они остались живы. Временно убрал транс, чтобы проверить. На осциллографе видно, что в начальный момент идет короткий импульс, а затем все замыкает. Напряжение на входе падает до 1,2 В, т.е. тупо до падения на 2-х полевиках при коротком замыкании (они неверно открываются). Уверен, что все собрал верно, все по несколько раз перепроверил, прозвонил все контакты и т.п. Может ли быть такое, что умерла TL494 или IR2110? Питаю их отдельным напряжением 14,5 В. Заранее спасибо.
Кстати, если кто-то посоветует и выложит более правильную схему генератора - буду очень благодарен. Вроде возможно обойтись одной IR2110 и парой мини трансформаторов для подачи импульсов на затворы полевиков. Еще давно на форуме проскальзывала эта идея.

diver52 пишет: Кстати, если кто-то посоветует и выложит более правильную схему генератора - буду очень благодарен. Вроде возможно обойтись одной IR2110 и парой мини трансформаторов для подачи импульсов на затворы полевиков. Еще давно на форуме проскальзывала эта идея.

Выше, через пост, посмотрите, у меня всё работает.

diver52 пишет: Но теперь происходит какой-то сквозной ток, и ключи коротятся. Благо полевики мощные, и ток по 12 В я подаю всего 1 А, и они остались живы. Временно убрал транс, чтобы проверить. На осциллографе видно, что в начальный момент идет короткий импульс, а затем все замыкает. Напряжение на входе падает до 1,2 В, т.е. тупо до падения на 2-х полевиках при коротком замыкании (они неверно открываются). Уверен, что все собрал верно, все по несколько раз перепроверил, прозвонил все контакты и т.п. Может ли быть такое, что умерла TL494 или IR2110? Питаю их отдельным напряжением 14,5 В. Заранее спасибо.

Я сначала вместо транса подключил лампочку, на блоке питания выставил ток 0,5А и начал искать косяки, пока лампочка не загорелась, так ничего не спалиш.
Плату с ТЛ-кой запускал и настраивал отдельно.

PS Если используете печатки Эталона то внимательней там много косяков.

diver52 пишет:

Кстати, если кто-то посоветует и выложит более правильную схему генератора - буду очень благодарен.

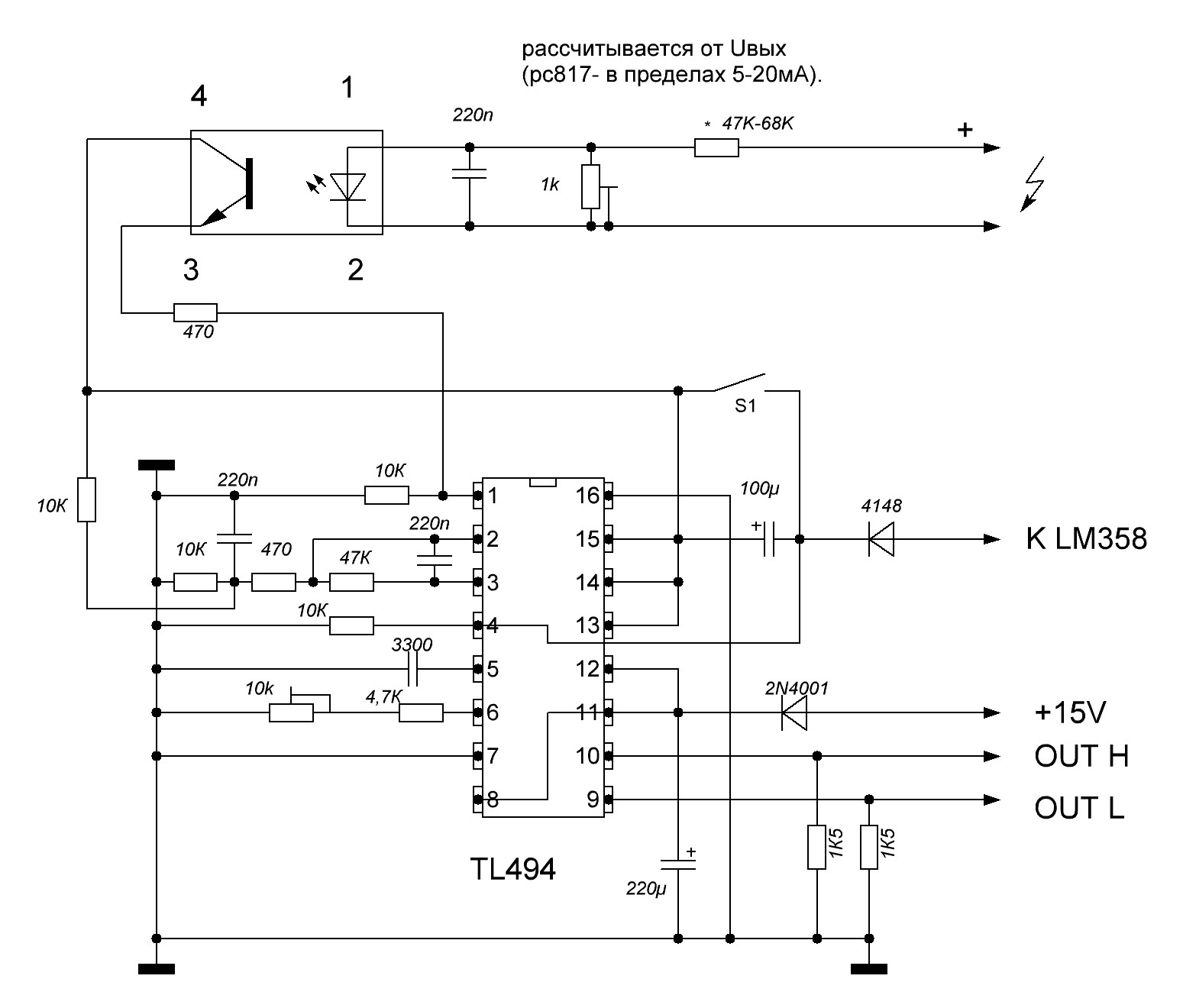

Вот эта схема Эталона у меня прекрасно работает.
