Инвертор синус 50 Гц своими руками

оставь ты свою ЛМ в покое!
просто сам прибор ОТДЕЛЬНО от своей схемы включай перед АКБ

да хоть 3 шунта)))

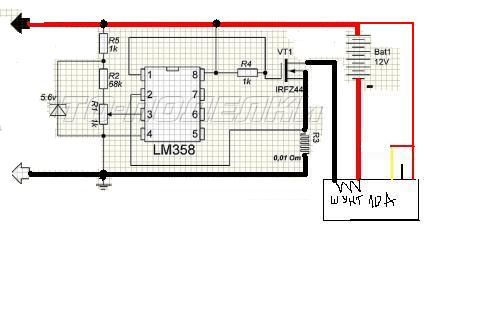

наверно так
только не понятно куда у тебя желтый подключен и второй тонкий красный

на приборе же есть схема или на бумажке которая с ним идет

Эталон+ пишет: наверно так
только не понятно куда у тебя желтый подключен и второй тонкий красный

на приборе же есть схема или на бумажке которая с ним идет

Ошибся! Вот, исправил!

вот так и подключай

Приветствую! Кто может подсказать по цифровому ампер-вольтметру DSN-VC288 со встроенным шунтом на 10А?

Попробуй поставить конденсатор (100-1000мкФ) на выходе регулятора, то есть в точке подключения вольтметра.

Зайдите на купинатао, наберите указанный вольтметр-амперметр, там инструкция на рашен - фене.
всё разжовано и показано и нарисовано, для не посвящённых, а не правильное подключение и дымок , если корпус питания и минус шунта не правильно подключить, выгорит общая дорожка (под индикатором, (этих конструкций много) В вашей схеме и не должен правильно показывать.
И почему так нравится крутить всё что можно, несколько десятков подобных приборчиков брал ( от 3х значных до 6и значных индикаторов и крвсных и синих и зелёных) и не подстраивал ни на одном,
Обращаю внимание шунт меж минусом и общим проводом. ТОЛЬКО ТАК
Маленький совет для обратников... При расчёте сечения проводов (маленькие сердечники) стоит задавать ток 7--10 А\квадрат, с обдувом смело 10--15. Пэл 0,25 подключил 1,5А, уже неделю пыхтит без обдува.

С наступающим новым гадом всех Вас ГОСПОДА!!!!! Пусть только на ёлке всё горит.

Блин.....вообще уже мозги высохли! Ведь на схеме из сети в качестве источника используется плата с компьютерного БП, а там напряжение выходное стабилизированное! Во всяком случае есть фильтрация выходного напряжения. А у меня трансформатор, мост на 50А и нет ни одного электролита в схеме! Получается у меня все, включая и схемку на LM358, питается пульсирующим напряжением! И такое-же поступает на регулирующий силовой транзистор! Что делать? Лепить емкость на выход моста, эдак на 33000-47000мкф.!? Кто что посоветует? Мощный стабилизатор не предлагать! Можно ли соединять одноименные выводы операционных усилителей LM358 для увеличения нагрузочной способности микросхемы? Спасибо!!!

Здравствуйте. Собрал инвертор на EG8010+TLP250 по схеме из даташита на EG8010. Вместо 12В питание подал 16В. Заметил необычное поведение схемы, под небольшой нагрузкой - 1,2-1,6А , когда напряжение вырастет до установленного 225В, через пару секунд на пиках синусоиды появляется шум и слышен звон в цепях ключей и фильтра в течении 1-2секунд. Потом работает нормально. Если повышать напряжение питания ключей плавно лабораторным латром от 0 до 400В, то шум на синусоиде не появляется. Что это может быть, как бороться? Схема собрана на основе платы EG8010+IR2110, IR2110 и транзисторы буферов выпаяны, установлена дополнительно плата с TLP250 и транзисторами защиты. Защиту по току отключал.

Проблема, вроде решилась. Установил перемычки JP3, JP4. Разомкнутых контактов было мало.
Насколько хорошо эта схема переносит короткое замыкание в нагрузке?
