Инвертор синус 50 Гц своими руками
Все зависит от того, как и в чем ты рассчитывал транс. Без обратной связи у тебя будет максимальная длительность импульса. Если ОС при расчетах была обязательной, то без ее присутствия в реальности сердечник может входить в насыщение. Запускай через лампочку и смотри токи ХХ. Попробуй немного увеличить первичку
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Да и обратная связь нарисована через ж: Делитель добавь и tl431. Tl 431 не столько обязательно, сколько - желательно. Без неё может неустойчиво работать.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

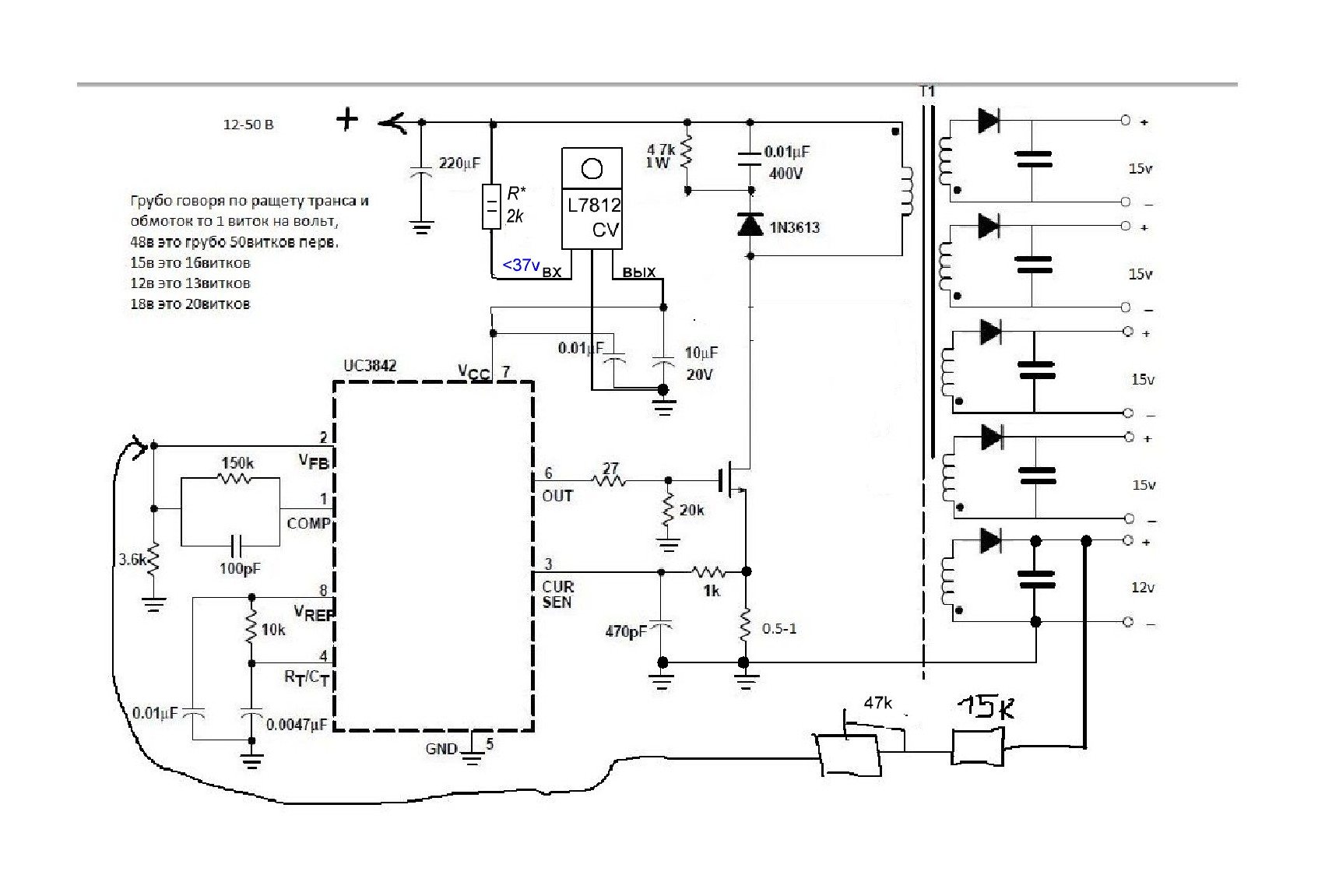

diver52 пишет: Вопрос по схеме и БП на UC3842. Собрал я схему, которая приводилась в предыдущих постах. Но сразу скажу, что не подключил обратную связь по напряжению (решил просто проверить генерацию). Запитал все от 38 В. Ток потребления вырос до 0,15 А. Ощутимо греется полевик, чип UC3842 холодный. Слышно негромкий свист работы транса. Проверил - генерация происходит, переменка на обмотке 14 В получается 75 В и на других 4-х где-то 180 В. Также проверил - на вход схемы UC3842 поступает напряжение 46 В. После такого схема труп? Но ведь генерит же. Как я понял, ставить резюк и стабилитрон на 18 В? Прозвонил полевик, он в норме. Да и в целом генерация происходит. Но ток потребления явно не тот и где-то я намудрил. Просьба подсказать. Заранее спасибо. Схема во вложении. Может ли все быть потому, что я не подключил обратную связь по напряжению?
попробуйте вот так:
обратня связь - обязательна...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
В Вашем случае не только должно всё греться а обязано всё к бабушек выгореть. Даже если стабилитрон воткнуть он пыхнет или резюк перед ним..
Принцип стабилизации импульсника кто отменил??? Импульсы на первичке могут киловольта достигать в зависимости от витков, можно по плате пальчиком мокрым потрогать в месте транса.
Далее на схеме для питания стоит КР142 или 7812 без разницы, зачем она???? и кто своял такое чучело поперёк всех законов ???? Покажите умника кто такую схему замостырил, Без обид. Толко через резистор для первоначального запуска и только так а не иначе. А далее питание от самого себя, темболее потребление УС38*** мизерное, у Вас собственное потребление 7812 больше. А в принципе если взять по большому у обратника в реальности не транс а ДРОССЕЛЬ, если в витках ошибётесь даже на 100% ничего не должно греться. ЭТО РАЗ,
Если от болды намотали транс, зацепите обратник от БП с плавным рег напр, В этом случае можно без обратной связи как заработает меряйте и всё будет понятно как сделан расчёт, А на проги грешить не стоит. и не важно зазор 0,5 или 2 мм. Все осталные тонкости для эффективной работы.
Посмотрите в доку , УС38*** . Если не дошло, возмите любой обратник от любого ТВ ДВД И ТД, и отключите обратную связь, Что произойдёт ??? ПРАВИЛЬНО БА-БАХ. А Вы крылья, ноги, главное хвост.
И ещё замечание, это скелет схемы, на ней необхолимо установить цепочку резюк диод ёмкость на общий провод Сток-Исток.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
и минус обмотки 12в с общей массой соединить...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

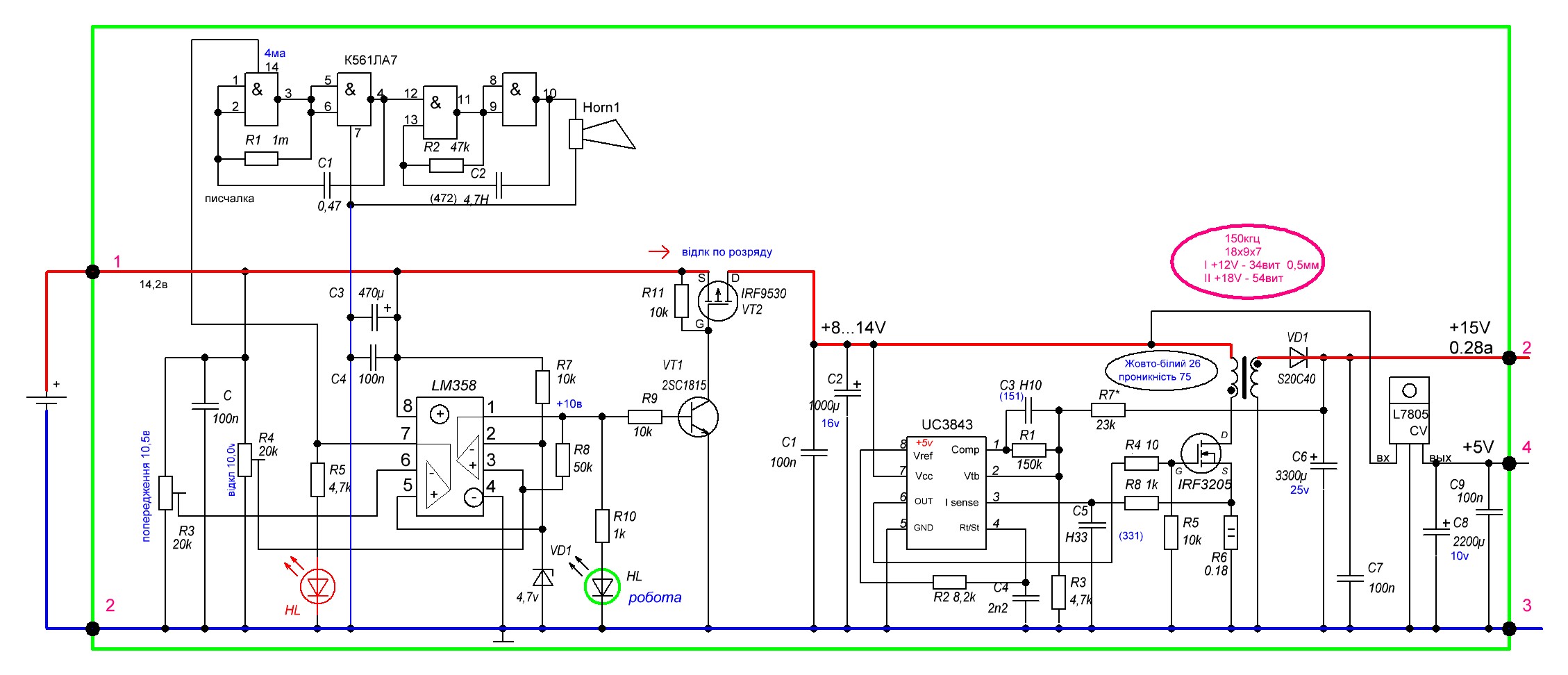

В целом, неплохо, но не слишком ли усложнена схема?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Andrews пишет: А для чего такая высокая частота-150кГц? Спуститься размеры транса не позволяют? И какая температура на полной нагрузке?
В целом, неплохо, но не слишком ли усложнена схема?
вообще планировал меньше, 70кГц, померял тестером - 150, ну думаю, ладно...
может тестер врет?
при прогонке около часа, все чуть теплое...
может и усложнено... - учусь!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Бывало так, что сижу вечером с паяльником в гараже (лето, ворота открыты), проходит мимо сосед: привет- привет. Утром он идет за машиной, а я опять сижу (пришел пораньше). Он такой: О! В каком положении вчера тебя оставил, так и сегодня встретил)) По началу ржали все проходящие, а потом стали свои девайсы в ремонт таскать. Товарищ один мимо проходит "О, пайка идет)) Ну, молодец, уважаю!" И таких много....
Так что к успеху могут привести ТОЛЬКО: книжки, инфа из интернета (любые доступные источники) и пожары, взрывы... Какое-то время назад мне казалось, что алиэкспресс существут только за счет меня))
Да и сам я до сих пор, что уж скрывать, во всем этом сосок футбольный. Но кое что уже знаю... Все относительно
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Большое спасибо за исправления в схеме и за ответы. И спасибо всем остальным. Все доделаю и еще раз проверю. Жаль, что нынче на работе завал. Хочу и инвертор доделать, и денег заработать до Нового года. Но, наверное, либо то, либо другое. Прогресс пока медленно идет.
