Инвертор синус 50 Гц своими руками

Здравствуйте специалисты форума. Начальник озадачил пенсионера
поставить диагноз вот такой китайской приладе и вылечить:

Pure syne wave inverter фамилиё, 24-220, чистый синус, 3000w.
Проработал на даче в связке с солнечным контроллером это лето.
Несколько раз растаял холодильник. По словам начальника более 27В зарядки,
начинает моргать светодиод защиты, более 30В инвертер отрубается.
Я подключил его к мощному БП 0 - 25В 20А последовательно с АКБ 12В.
Ток х.х. 1А , при нагрузке лампой 40 ватт около 2,5А.
Опыта ремонта инверторов нет, знаю-дилетанство кончается бахом.
Осторожно посмотрел где чуйка самоделкина подсказала.
Настораживает изменяющаяся величина высокой постоянки:
При входе 21В - 326В , при 25В - 389В , при 27В - 399В, при 30В вообще 405В.

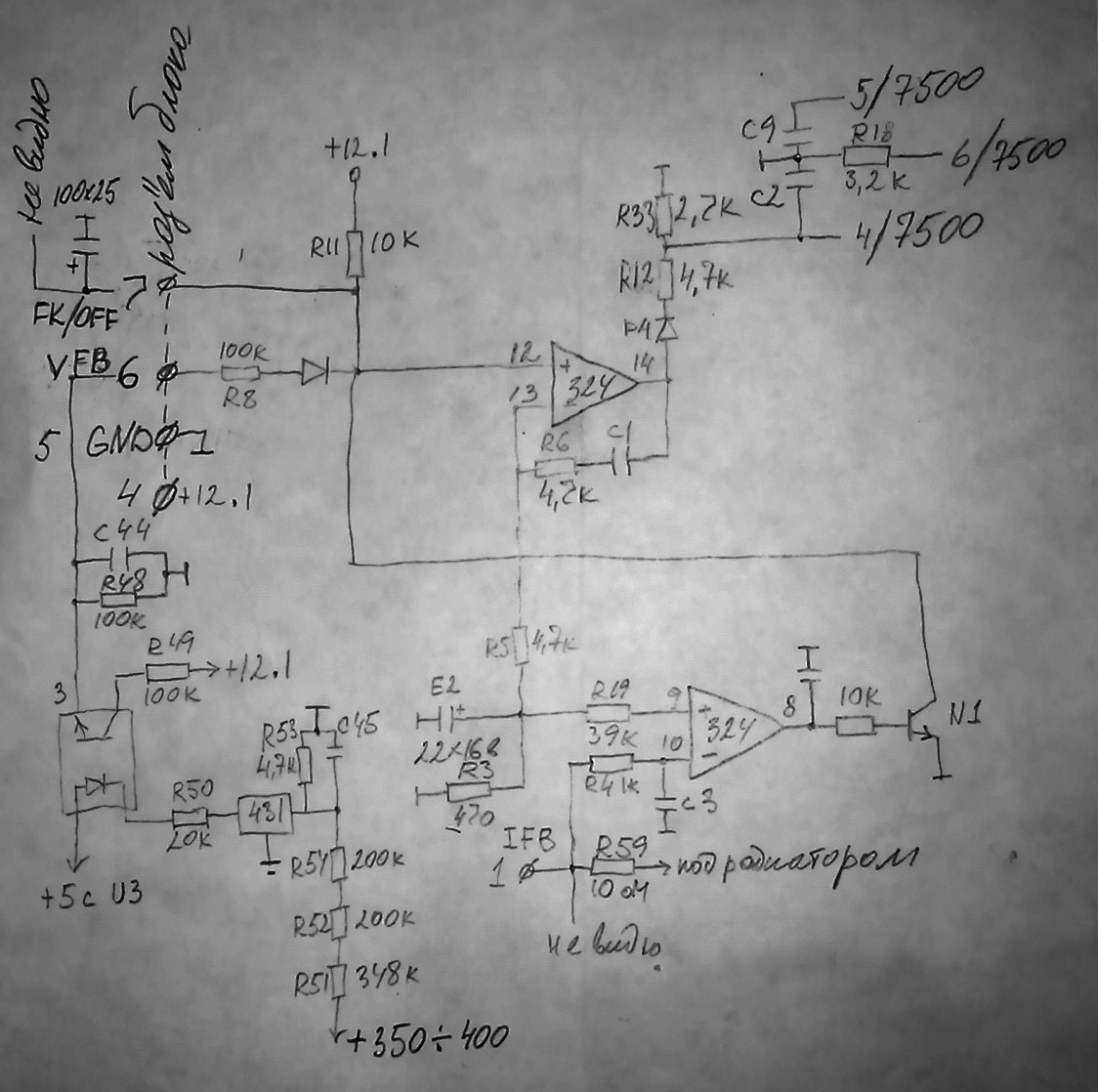

Схему найти не смог, пришлось рисовать, часть где думаю неисправность:

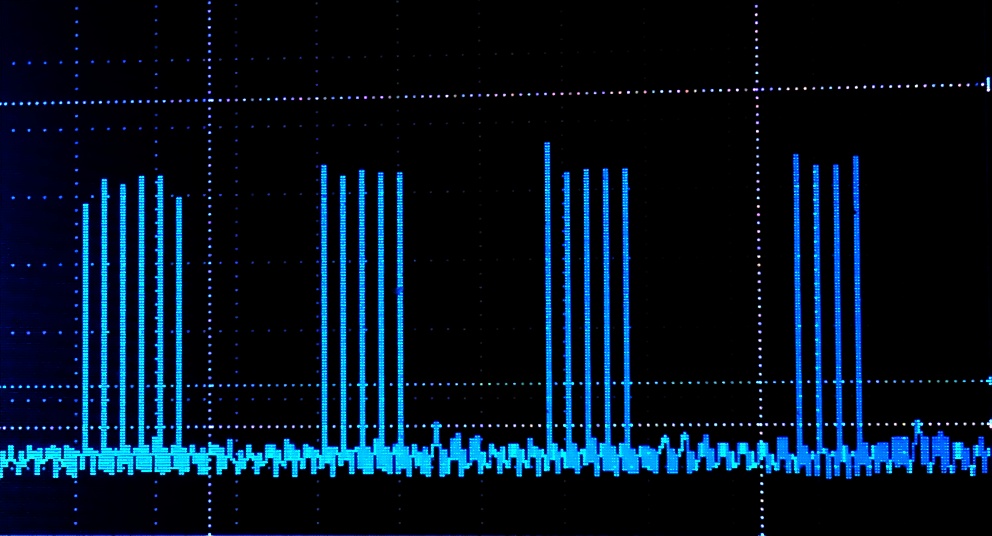

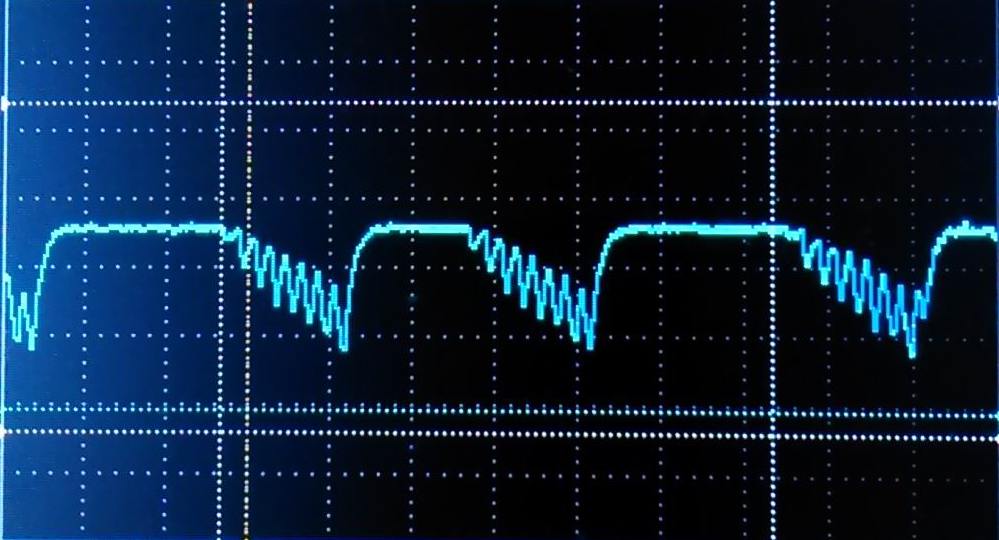

При переходе высокого более 380В на входе VFB DC/DC появляется вот это:

Т.е. оптопара через 324 отрубает 7500 по превышению высокой постоянки.
Чем выше высокое тем больше пауза отруба.
По моемУ разумению, высокое должно держаться на каком-то уровне ШИМом.

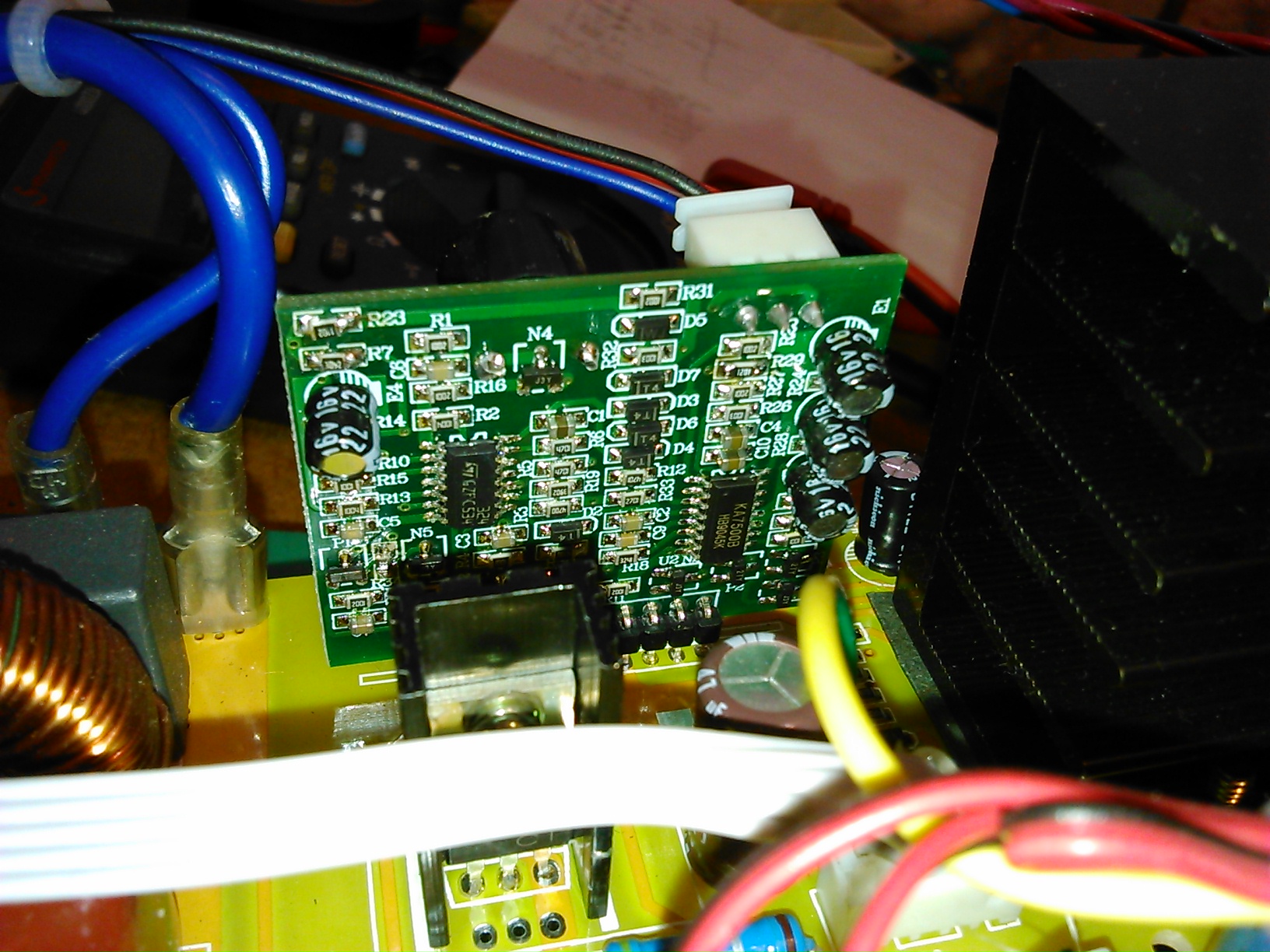

По видимиму не корректно работает 7500. Присмотрелся, на платке формирователя
много шариков припоя и возможно напутали с номиналами обвеса при монтаже.
Мои вопросы к Дмитрию Эталону и спецам форума:
1. Прав ли я с интуитивным диагнозом? Если да, то какое высокое, не более 370В?
2. Как корректно и проще заблокировать мост синуса на время копания с DC/DC?

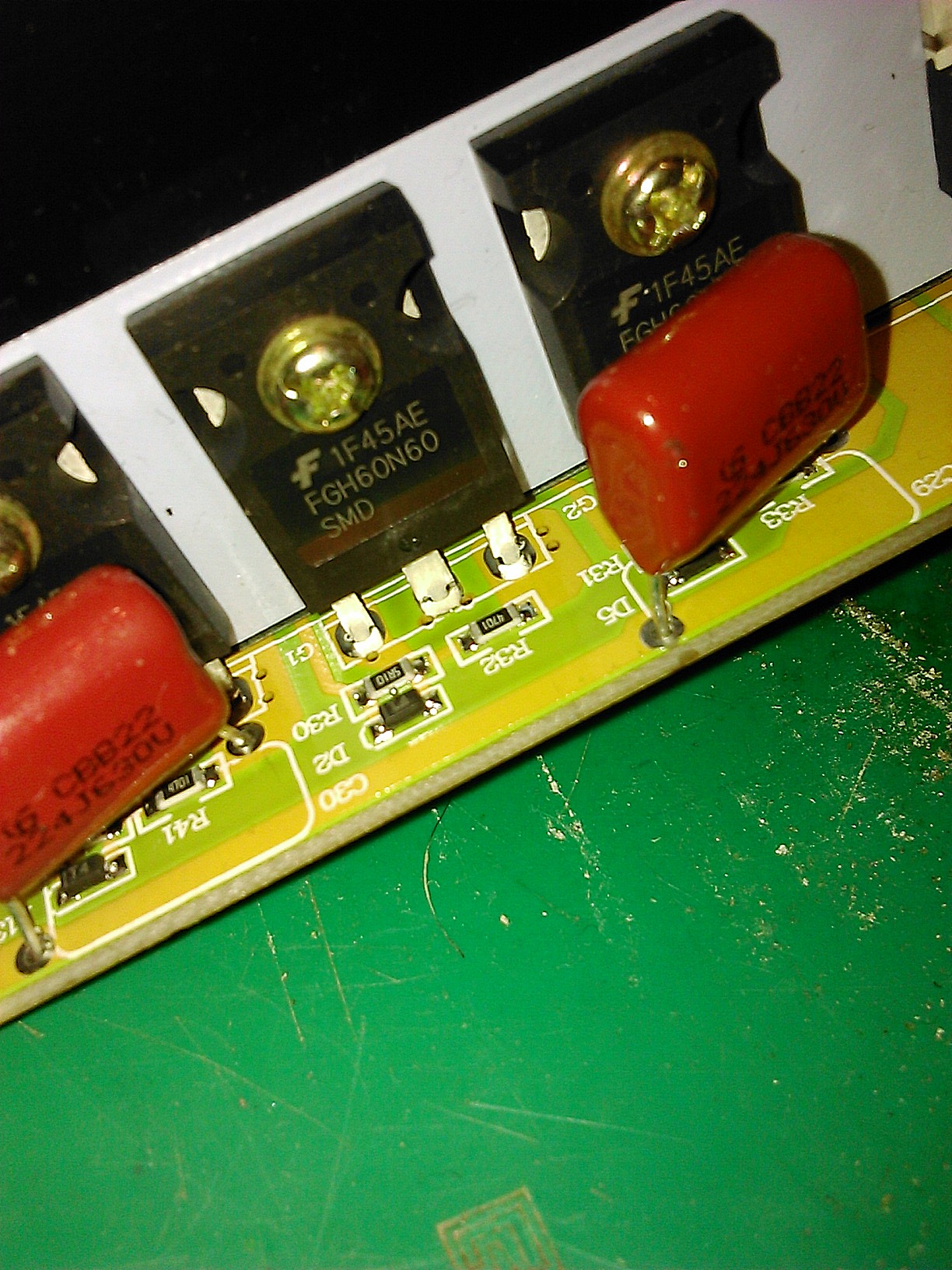

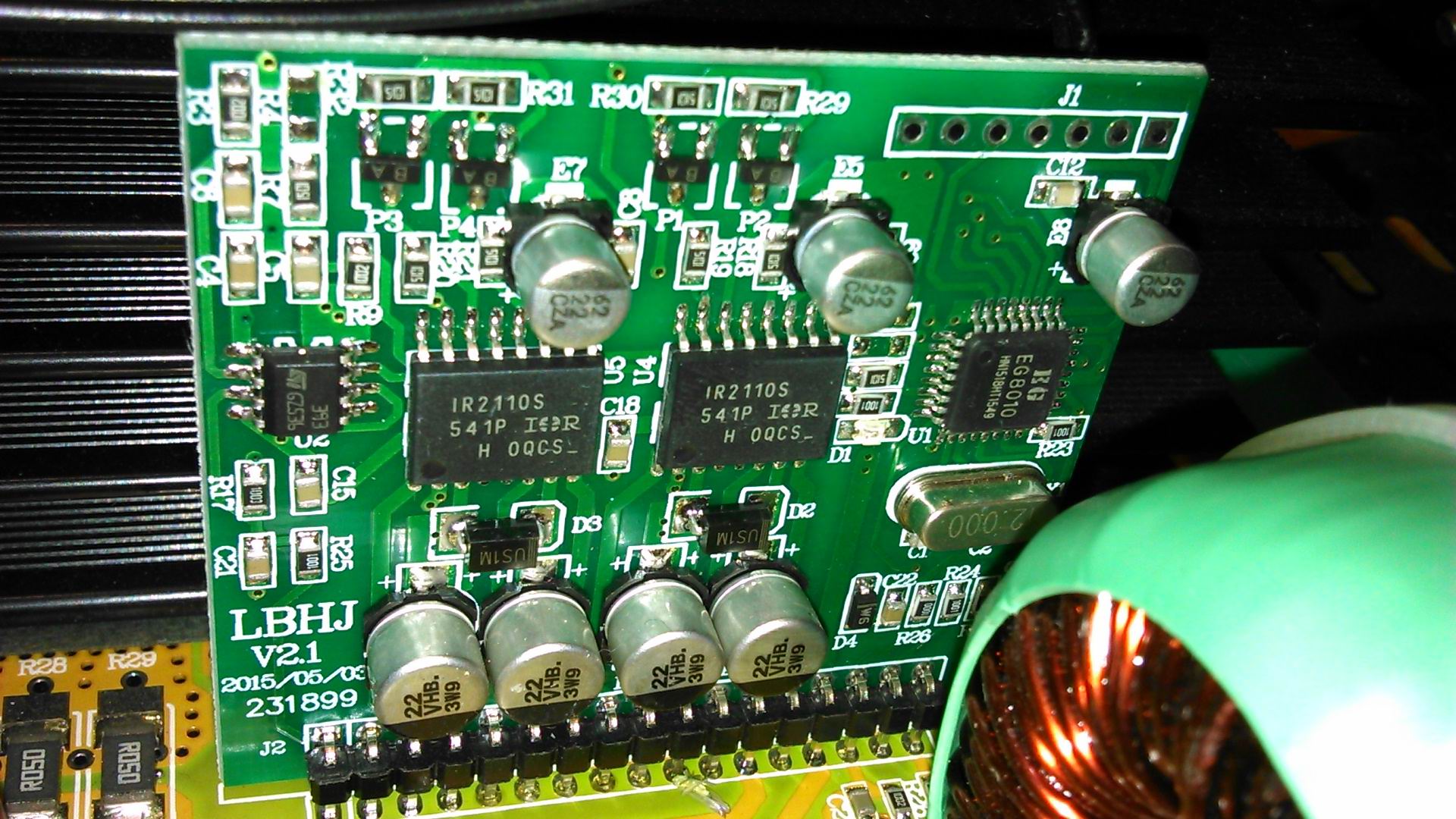

3. Китайцы впаяли платку формирователя деталями во внутрь.
Можно ли откусить и установить на стойки 15-30мм или шлейф ~15см
для доступа к SMD?
4. А может совсем в другом месте копать?

Дополнение к первому посту.
Все в одном посте не грузятся почему то.

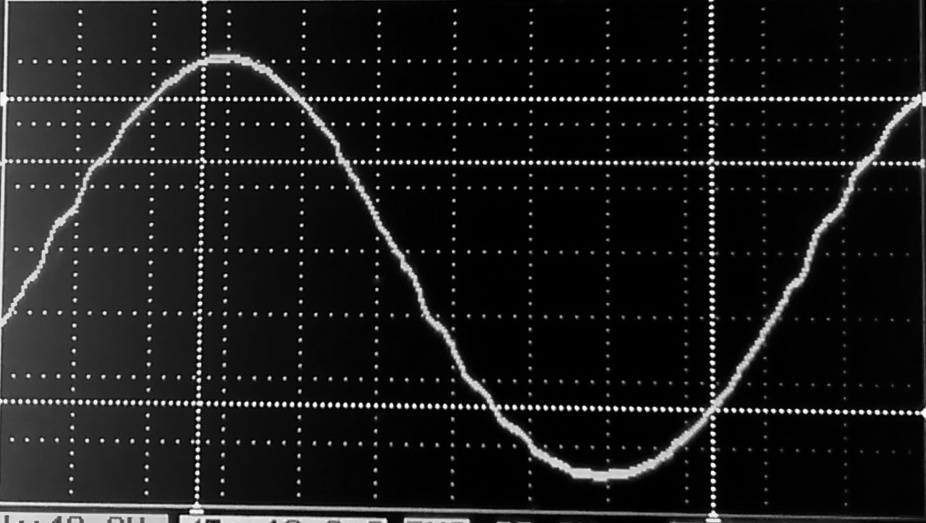

Это что, искажен синус? Такой на всех режимах:

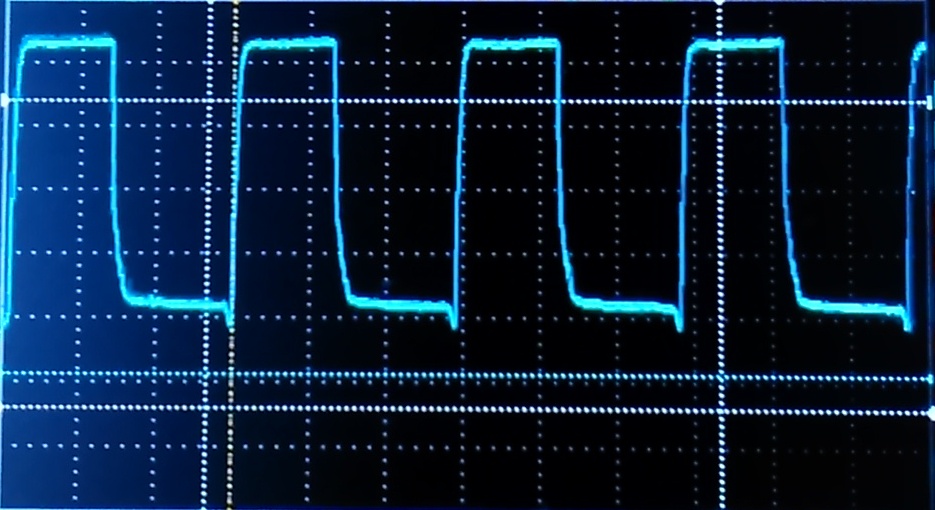

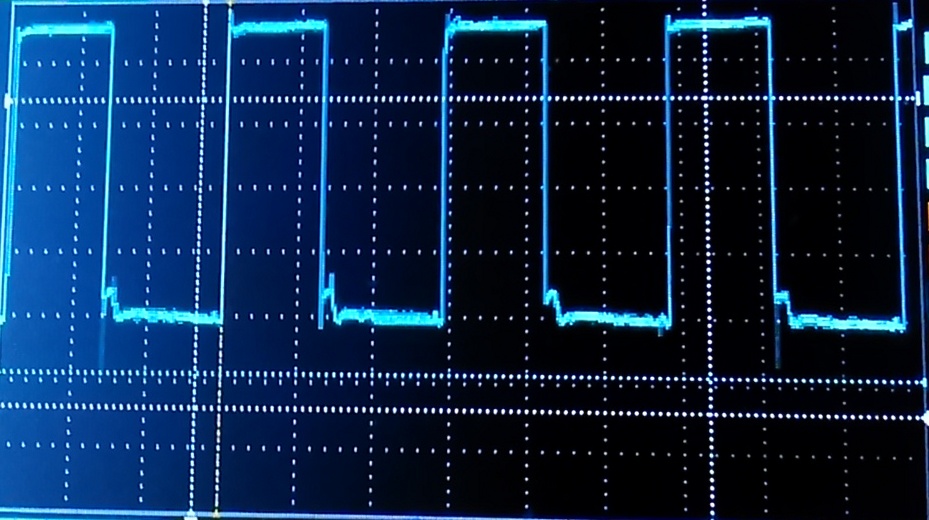

При напряжении АКБ до 27 вольт на формирователе DC/DC вот это:

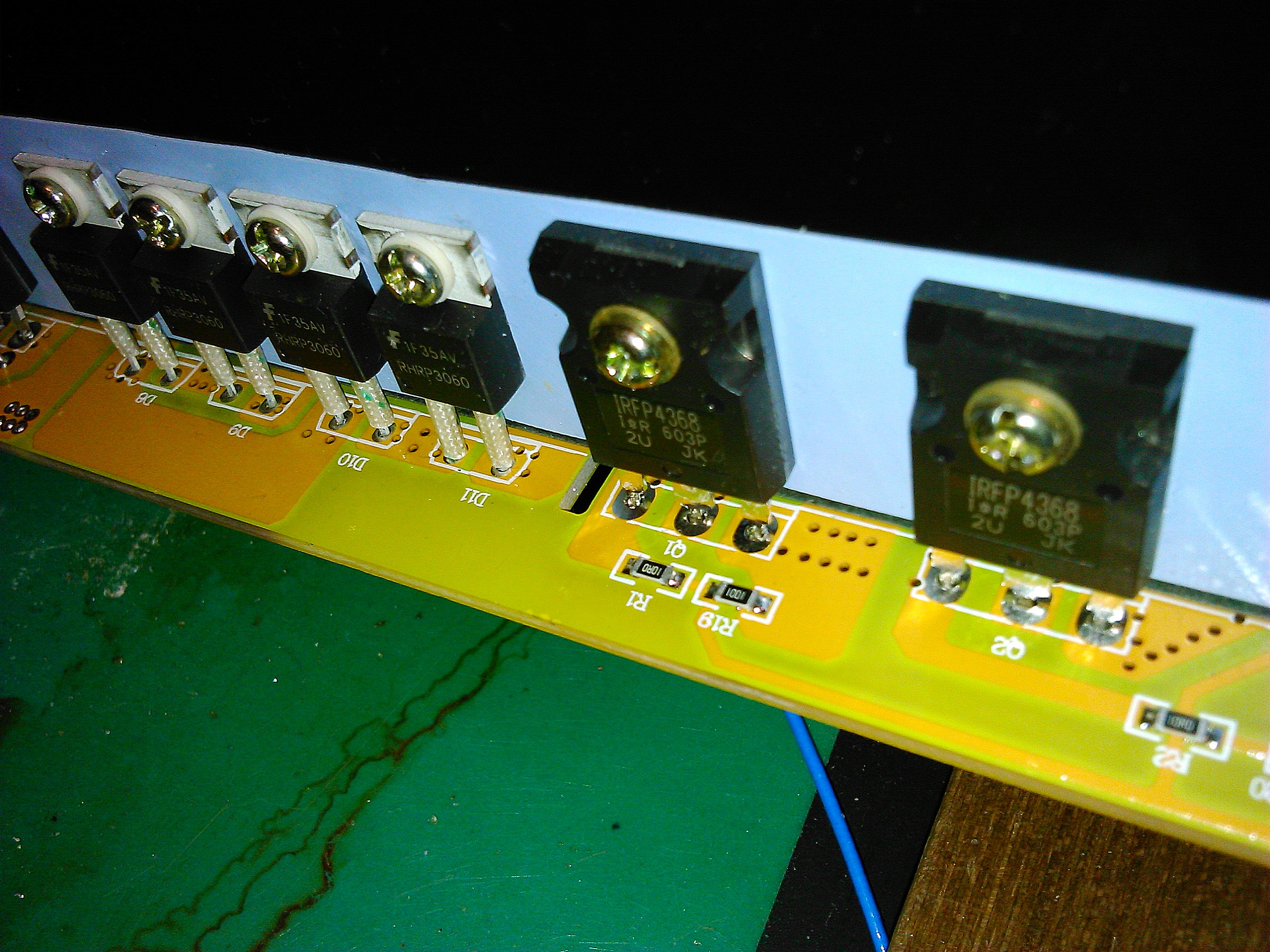

На затворах IRFP4368 вот это:

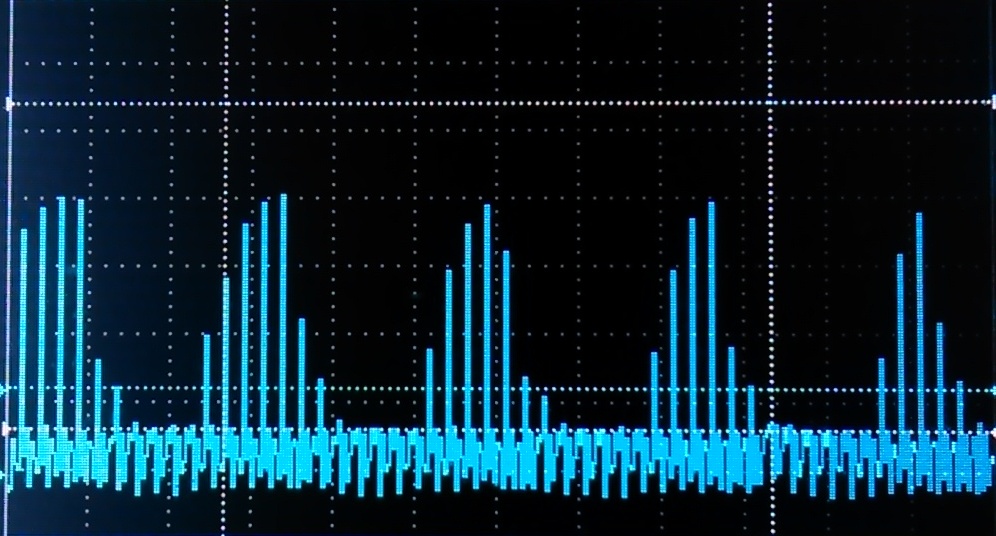

При напряжении АКБ после 27 вольт на формирователе DC/DC вот это:

На затворах IRFP4368 вот это:

graffaw, вроде китайцы здесь не накосячили.

Ну да на мосфетах только 10ом.

Припаялю верхом на резюк смд диод. Спасибо за уточнение! Я не разглядел в слабых очках.

что то за последнее время частенько стали на глаза попадаться эти аппараты))))
барахло это))!!!
не стоит он внимания
максимум что так это лампочки он него заппитывать и то опасно)))
схема в нем не продуманна! защиты не работают! потому как все сделано через одно место!
комплектующие вроде все хорошо и с запасом и нормального производителя ! но проектировал все это далекий человек от инвертов!

Дмитрий, понятно что это красивая какашка. Обидно, добротный корпус, комплектация хорошая.
Сборка барахло. Перевернул материнку, даже флюс не смыли, всё в шариках припоя прилипших.
Кстати, и в платках формирователей мелких шариков полно!
И тем не менее, делать надо, барин осерчает и может работы лишить.
Повторюсь с вопросами.
1. Хочу обезопасить от баха мост синуса. Допустимо ли снять с затворов резюки десятиомные,
а 1К на землю оставить, сохраню мост?
Платка синуса будет работать по видимому с максимальной ШИМ в холостую,
на ней ничего не сдохнет? Или с неё тоже питание снимать?
2. Можно откусить платку формирователя DC/DC и припаять на шлейф, провода сантиметров 15
для возможности работы с ней? Попытаюсь посмотреть почему высокое до 405В! Что с обратной связью
Возможно придётся перепахать обвес 7500 и 324. Какое оптимальное высокое установить?
3. Как защитить ключи DC/DC? Может через автолампу на время наладки подать напругу с АКБ?
4, Какие подводные камни могут поджидать? У Вас опыт богатейший!
Можно в личку, чтобы форум не грузить, на Ваше усмотрение.
Если получится решить проблему, я подробный отчёт выложу на форуме.

самый лучший вариант это сказать хозяину что этот аппарат ремонту и модернизации не подлежит!
путного все равно ничего с ним не выйдет
уж поверь)))
там вся схема через одно место!

высокое должно быть в районе 360-380 вольт
1. Хочу обезопасить от баха мост синуса. Допустимо ли снять с затворов резюки десятиомные,
а 1К на землю оставить, сохраню мост?
можно и так
2. Можно откусить платку формирователя DC/DC и припаять на шлейф, провода сантиметров 15
для возможности работы с ней? Попытаюсь посмотреть почему высокое до 405В! Что с обратной связью
Возможно придётся перепахать обвес 7500 и 324. Какое оптимальное высокое установить?
не желательно так
3. Как защитить ключи DC/DC? Может через автолампу на время наладки подать напругу с АКБ?
можно
4, Какие подводные камни могут поджидать?
он тут один! это не жизнеспособность данного аппарата

Спасибо, Дмитрий! Озадачен, думаю вряд ли начальнику понравится рекомендация
выбросить эту приладу в помойку. Что же, глаза боятся-руки делают,
вопреки Вашему вердикту "это нежизнеспособность данного аппарата ",
попытаюсь поковыряться с ним, даже заело старого самодельщика.

Проработал на даче в связке с солнечным контроллером это лето.
Несколько раз растаял холодильник. По словам начальника более 27В зарядки,
начинает моргать светодиод защиты, более 30В инвертер отрубается.
Я подключил его к мощному БП 0 - 25В 20А последовательно с АКБ 12В.
Ток х.х. 1А , при нагрузке лампой 40 ватт около 2,5А.
Опыта ремонта инверторов нет, знаю-дилетанство кончается бахом.
Осторожно посмотрел где чуйка самоделкина подсказала.
Настораживает изменяющаяся величина высокой постоянки:
При входе 21В - 326В , при 25В - 389В , при 27В - 399В, при 30В вообще 405В.
Схему найти не смог, пришлось рисовать, часть где думаю неисправность:

А в чем проблема?
Инвертор на 24в? Работает в диапазоне 21,6в-28,8в, выше и ниже должен выключаться...
Высокую постоянку меряли при нагруженом выходе синуса?
