Дмитрий, без обид. Ты - в этом плане умный мужик, но ПАЛЕЦ... this your finger... -is no good. You're understend me?

Появился вопрос по токовой защите. Если я использую схему на НЧ трансе, то нужна ли токовая защита вообще? Например, если железо транса физически не способно отдать мощность выше, чем 3 кВт, то пойдет ли нагрузка на ключи более, чем 3 кВт? Да, можно сделать медленную встроенную защиту на EG8010 (около 1 сек), но нужно ли заморачиваться с быстрой? Такая защита нужна, например, чтобы избежать перегрева обмоток транса. И ее стоит оставить. Интересует именно трансформаторная схема. Понимаю, что в схеме с двойным преобразованием вопрос защиты стоит более остро, т.к. там и частота выше, и импульсы тока могут быть гораздо выше. А трансформаторное железо на 50 Гц вроде как более инертно, да еще и дроссель перед трансом стоять будет.

Во вложении маленький комплект прог для любых видов и типов источников. Трансов дросселей и ТД. Спасибо автору.
При изгот, обратноход, преобр, необходимо
1. обмотки размещать в один ряд.
2. Если в ряд не входит, провод заводится (поперёк каркаса) снова в начало и мотается снова ряд.
3. если мало витков и не мотайте от края, располагайте обмотку как можно ближе к центру, (зазор, максимальное поле.)

теперь о защите инв,
Всё что есть на форуме это относится к защите от перегрузке, НО ни как не защищают изделие в целом (не считая автомата или предохранителя)
Вся защита сводится к отключению импульсов. Это дёшево и сердито) А если не закрылся или потёк ключ ??
Лучшим вариантом (особенно если в ДС\ДС несколько трансов,) Это общий провод от аккумов через полевики, никогда ни выгорит ни чего лишнего и плата не подгорит.

Настала практически зима, солнце не светит ветров нет, Я оставил питание от инвертора только освещение, зал с теликом, туалет, (дабы не заряжать аккумы от сети).
с 15 час до 10-30 насилую аккумы.
К чему я???? Если кто не понял, При такой работе начинает расти разница напряжений на банках аккумов,
Тем кто проектирует МРРТ или имеет Дешевые Китайские ФУФЛЫШКИ, Дополнительно делайте таймер, Принцип следующий, (для моей системы 36 В.)
на МРРТ выставлено 41,5 В, таймер периодически, через каждые 3-5 минут, повышает напр заряда до 43-44 В на 3-5 секунд.
Стоит заметить что, дорогие, качественные МРРТ эту функцию имеют, именно так и происходит заряд кислотных аккумов,
И ни какого выравнивающего заряда не нужно и стартерные кислотники, аккумы служат по 10 лет

И на последок Тут где то, кто то опять про палец Дмитрия на шкрябал, НУ НЕ НРАВИТСЯ НЕ ЗАХОДИТЕ НА ФОРУМ, Кому надо тот не на палец смотрит, а на то что показывает. Нет что бы спасибо сказать,
Тот кто больше всего кричит что в колбасе мяса нет, больше всех её и жрёт, ПАРАДОКС,, По роду своей деятельности нахожусь на избирательных участках, поражаюсь как те кто матом кроет власть, в первых рядах на выборах. Если я её крою то и не голосую с 2000 г.

lensk1964
Спасибо по совету по обратноходу. Как раз так и подумал, что витки лучше мотать ближе к середине и делать отступ от краев порядка 2-3 мм хотя бы. А так, если обмотка занимает, скажем, 4 слоя, то домотал 1-ый слой и нужно поперек вернуть провод в начало обмотки и мотать 2-ой и т.д.? Об этом не знал.
По защите. Например, БМСка у моего аккумулятора моментально рубит минус питания при превышении тока в 120 А и спустя 1 сек от 60 до 120 А. Это значит, что если ключи выдерживают ток 120 А, то они не сгорят? А как же оставшийся заряд в конденсаторах? Вот прямо думаю делать защиту по току на отдельном операционнике или нет.

каким лаком лучше пропитать БЖТ трансформатор ПФ или НЦ, или полиуретановый?

graffaw пишет: Скажите .какое напряжение должно быть подаваться на первую ножку платы ЕГ что бы сработала защита.

0,6 вольта

Во первых защита в качественных инв, делается на ток как минимум в 3 раза меньше чем способны выдержать ключи.
К стати проще разобрать транс любого обратнохода и посмотреть, куча ДВД и ТВ на свалках. Обратите внимание на первичку. ( есть секционные, там всё иначе)
Во вторых я всегда утверждал не следует злоупотреблять излишней ёмкостью кондёров, если уж так хочется пару Фарад поставить, зацепите до датчика защиты.
Напоминаю нет смысла и чем выше напр, питания, тем меньше ёмкость при той же мощности.
При ремонте мне не попадали инверторы в которых батареи электролитов, 5-7 тас мкФ на киловатт, максимум. 12 вольтовых промышленных не встречал, обычно 48 В и выше.
Я пробовал и 30 000 мкф и 4700 мкф ставить при нагрузке 2200 Вт, не увидел ни какой разницы, единственное где есть отличие, это провода от аккумов 4 метра и импульсная нагрузка, надеюсь в реальности этого ни у кого не будет, Стоит заметить, (любителям трансформаторных схем) Я больше тянусь к гибриду. При гибриде можно поставить менее 1000 мкФ и синус будет идеальный даже при изменяющейся импульсной нагрузке, Если правильно рассчитан ДС\ДС то и по высокой частоте 200-- 400 мкФ по уши, Не лень осла покрутить испытайте, ни чего не найдёте, А вот фарады в инверторах ??? просто громче БА-БАХХХХХ.

wyst пишет: каким лаком лучше пропитать БЖТ трансформатор ПФ или НЦ, или полиуретановый?

Да Господи, Любым хоть паркетным , Хоть воском если температура позволит. Любой самый дешевый из строительного мага и в путь. Я больше уважаю алкидный типа ПФ ( основа алкидная смола, он не хрупкий даже после высокой темп.)

немного позже будет ролик

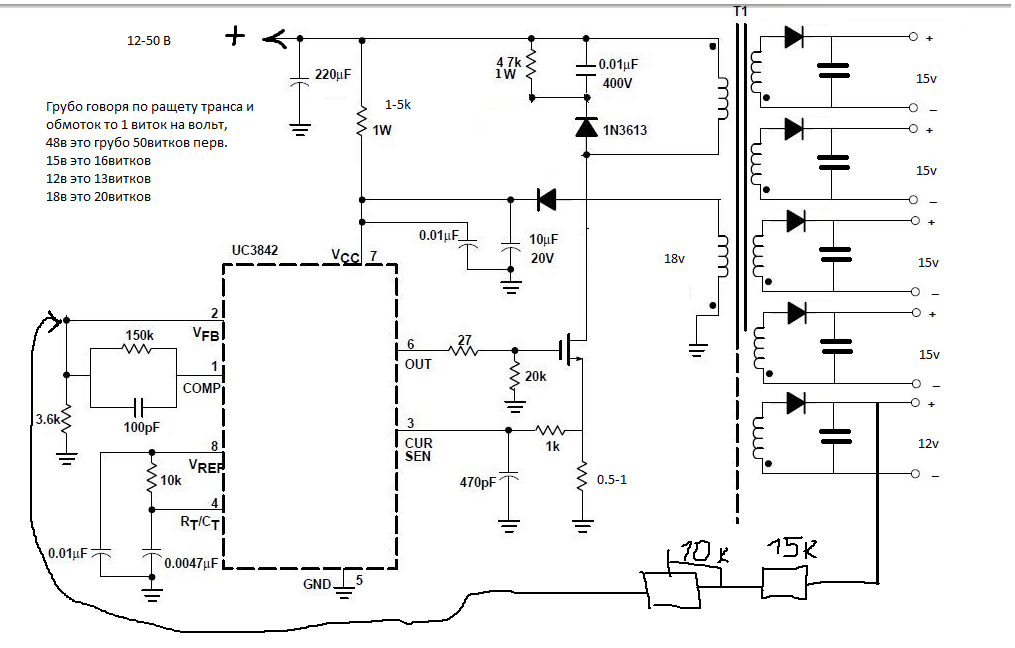

Вопрос по схеме и БП на UC3842. Собрал я схему, которая приводилась в предыдущих постах. Но сразу скажу, что не подключил обратную связь по напряжению (решил просто проверить генерацию). Запитал все от 38 В. Ток потребления вырос до 0,15 А. Ощутимо греется полевик, чип UC3842 холодный. Слышно негромкий свист работы транса. Проверил - генерация происходит, переменка на обмотке 14 В получается 75 В и на других 4-х где-то 180 В. Также проверил - на вход схемы UC3842 поступает напряжение 46 В. После такого схема труп? Но ведь генерит же. Как я понял, ставить резюк и стабилитрон на 18 В? Прозвонил полевик, он в норме. Да и в целом генерация происходит. Но ток потребления явно не тот и где-то я намудрил. Просьба подсказать. Заранее спасибо. Схема во вложении. Может ли все быть потому, что я не подключил обратную связь по напряжению?
