Инвертор синус 50 Гц своими руками

Ок. Спасибо. Про диоды и конденсаторы так и думал, что запас нужен хотя бы при предварительной настройке.
Могу взять HER108 - их у меня полно в заначке. Но они хреново держат высокую частоту, насколько помню.

graffaw пишет: Да хоть советские КД226 тоже супер работают..

Не пудрите мозги хотя бы другим людям, КД226 не будет ни чего хорошего, только очень быстрым восстановлением и выбор не так велик как кажется. Особенно если частота ближе к 100 мГц (если не лень подключите ослик реально колебания могут достигать радиочастоты) Какой на Х КД226
А с КД226 (как Вы советуете) работать может и будет но как???? Как Китайские наборы или ""Мастер кит""
Я лично испытал несколько десятков диодов в первичной части обратника , от характеристик 2х диодов зависит как потребление .. короче недавно вылаживал схемку МРРТ там как раз есть подборка диодов под схемой сервисного обратника.
Зазор влияет на качество, но не очень критично,
Напр на кондёрах может превышать в 3 раза напр пит. В принципе прога указывает размах.
Где то на форуме бродит комплект прог, там весь набор от фильтров до любых инверторов бустеров и т д любой структкры включая Нч трансы, полный комплект
Я для нета использую чужой комп, если лень рыть, сбросте в личку я кину проги. Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

С разделительным трансформатором в затворную часть IGBT кто-нибудь делал?

Прошу прощения, не могу присутствовать здесь постоянно. Теперь по делу:
Владимир, проявляйте уважение к людям, ставьте знаки препинания. Ну, или пишите тупо без пробела - одно и то же (это относится ко всем! Раз уж мы здесь «инженеры», то давайте соответствовать. Это как у врачей...) Это - раз. Во-вторых, я просил показать трансформатор 310/400в (хотя бы на те же Ваши 2кВт) В-третьих, внавал получилась только внутренняя часть ВТОРИЧНОЙ обмотки, если вы используете кольца, то по-другому не выйдет - играет роль количество витков. Первичная вся четкая и ровная. Идем далее.. Если обмотка будет намотана плоским шлейфом, то на эти напряжения получится много слоев, что способствует появлению паразитной емкости. Полагаю, Вы об этом знаете. У «человеческих» трансформаторов обмотки проливаются лаком, например, КО-921. Можете почитать.Надеюсь, я ответил на все вопросы...

Диод выложил транс намотанный шинкой? Красиво, аккуратно, да, согласен, но не в кассу. Не про 12В речь, дружбан!))

По поводу платы.
Я сразу сказал, что в первичном варианте она НЕ РАБОТАЕТ. Это видно невооруженным глазом.
Будьте внимательны!
Как говорил один мой хороший знакомый «чужая схема работает только в мозгу изобретателя»

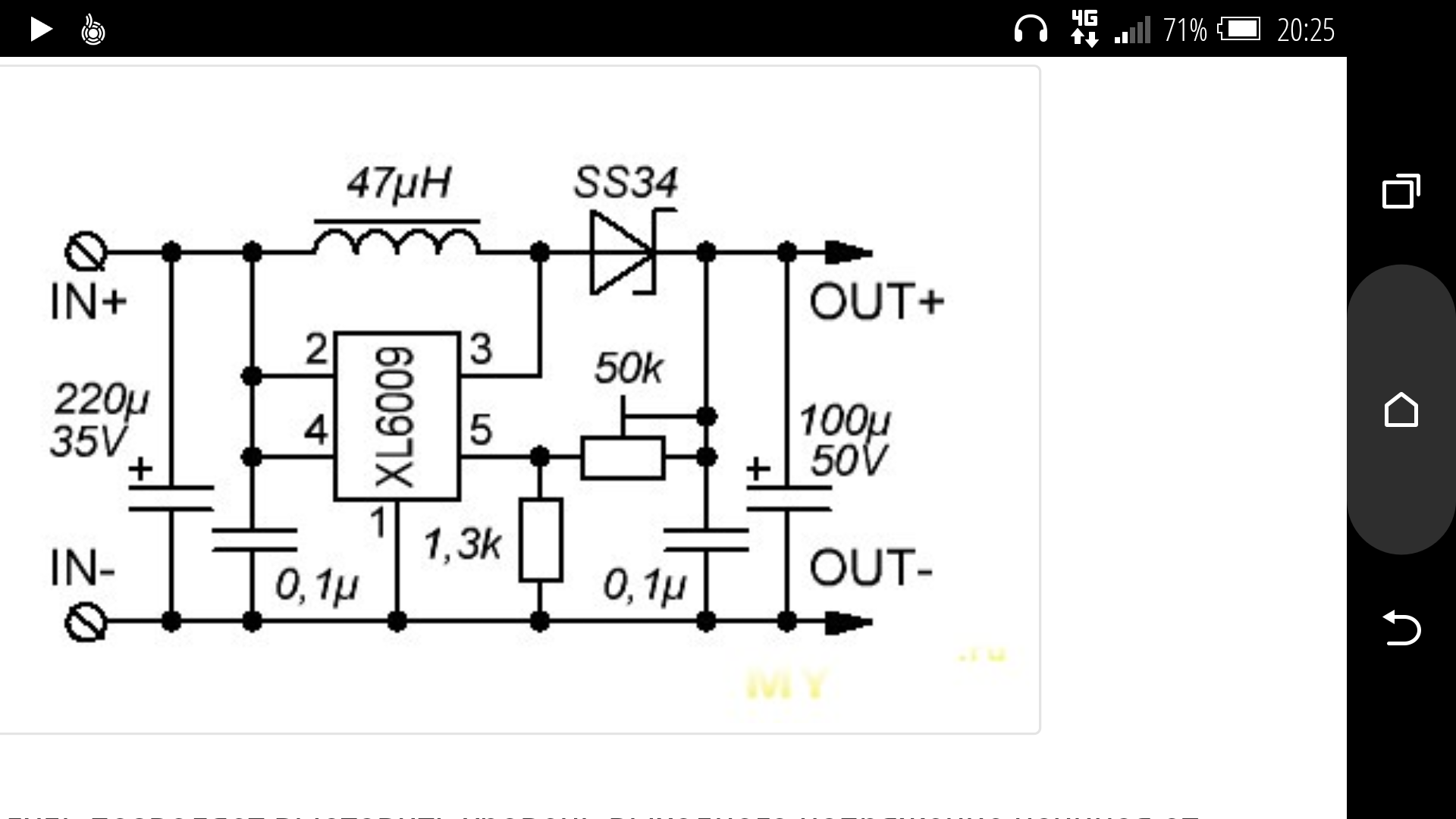

Следующим шагом будет стабилизация напряжения акб. А то нашел тут видео про китайский инвертор 24/220 - Ну, просто юппи - Просто добавь акб)
И ведь есть же такие дураки, которые искренне удивляются тому, что акб полноценно не работают в этой схеме))) Это как третий провод в вентиляторах - запасной))

Для «интелектуалов» поясню, схема примерная. Она просто отображает принцип работы.

Кстати, ее можно полноценно использовать вместо моей огромной платы. Для этой схемотехники выпускается огромная куча микросхем, но «не все йогурты одинаково полезны»))) Я их накупил великое множество . Почему я так не сделал? Адекватный вопрос. Отвечу: потому что я тогда еще был очень и очень мал в знаниях))) Сейчас пытаюсь рАсти)) Но тема для И Б П - ОТЛИЧНАЯ. (Особенно для тех, кто нихрена в этом не понимает, но уПОРНО стремиться поставить свою халтуру на поток и при этом спрашивает советы на radiokot) Ребята, бабло близко! Надо всего лишь разорвать штук 15 igbt-модулей и вы - миллионеры))) Задумайтесь.

Техника - техникой, а выкидыши таких вот производителей люди покупают, Но радуются не долго. Как говорится «земля слухом полна»

А еще Я вот думаю о том, что когда я буду снимать свое видео, Я тоже буду ЕЛОЗИТЬ ПАЛЬЦАМИ ПО МИКРОСХЕМАМ, ЗАГЛУШАТЬ, БЛЯТЬ, ЭТИМ ЕЛОЗИЕНИЕМ ВСЕ УМНЫЕ МЫСЛИ))) И новичкам все буду давать
В зашифРованном виде. Мля, вынь уже конфеты ...ЭТАЛОН, НА КАКОЙ УЙ ТЫ ЭТО ДЕЛАЕШЬ? Ну, неужели с первого своего видео непонятно? Тогда ДЛЯ КОГО ты все это затеял? Тоже чудилО. Ну, на хера елозить, а? Я понимаю, ты стесняешься, не каждый перед камерой хвост задерет - но палец-то зачем?
