Инвертор синус 50 Гц своими руками

Друзья, помогите с расчетом НЧ транса 50 Гц. Буду делать инвертор 33 В --> 220 В чистый синус с одним преобразованием. Мощность 2-2,5 кВт. Пока по калькулятору рассчитываю следующее (при плотности тока 3 А на мм2):
1.) Габариты сердечника: D = 200 мм, d = 100 мм, h = 50 мм.
2.) Первичку калькулятор насчитал 307 витков проводом d = 2 мм. Возьму 350-400 витков, чтобы ток холостого хода был ниже.
3.) Далее вторичка. Аккумулятор использую литий титанатный. Минимальное напряжение 30 В, максимальное 37,5 В. Рабочее 33 В. Это у нас амплитудное значение для нарезки синуса. Делим 33 В на корень из 2, получаем 23,4 В и минус 10%. Итого примерно 20 В. Калькулятор посчитал 29 витков проводом 36 мм2. Возьму примерно 35-40 витков.
Первичку намотаю - сложностей нет. Потом измерю ток холостого хода от розетки 220 В, чтобы хоть как-то оценить, какой он будет. Витки всегда можно смотать. Вопрос по вторичке. Если я намотаю ее и буду измерять напряжение при 220 В, и на вторичке оно будет 20 В, то это и есть искомое значение? Я прекрасно понимаю, что в инверторе все будет работать в другую сторону, поэтому и спрашиваю о подводных камнях и расчетах.

Про аккумуляторы. Я думаю что надо начинать строить энергонезависимый дом не с закупки аккумов а с модернизации самого дома. Если эти 2кВт надо для обогрева то экономически более целесообразно аккумулировать энергию в теплоаакумуляторе, тогда затрата на отопление будет только на циркуляционный насос. Головой об землю бить не буду. Но сам начал с модернизации дома. Паралельно 220В проводке проложил проводку на большой ток. Скорее вего остановлюсь на 48В. Какие потребители у на потребляют постоянно энергию 220в - у меня холодильник + циркуляционный насос = примерно 150-350Вт. Причем потребление не постоянное. По выключателям для лампочек, я думаю не проблемма сделать бесконтактные(проще чем инвертор ). Телевизор купил с внешним блоком питания, т.е. питание будет напрямую через DC-DC преобразователь типа ТЫЦТЫЦ
Коппьютер такого плана ТЫЦ
или такого ТЫЦ
для танчиков хватит .
Но это не значит что я откажусь от инвертора спасибо Эталону и всем остальным за тему та же стриралка, холодильник, циркуляционный насос его требуют. Но сам инвертор будет иметь какойто хх. И чем больше мощность тем больше ток хх.
При проводке дополнительно провел сигнальный провод. Для включения инвертора. Т.е. что бы инвертор не жрал постоянно он будет включаться только когда это необходимо потребителю.
Короче дом надо строить с фундамента а не с крыши.

diver52 пишет: Друзья, помогите с расчетом НЧ транса 50 Гц. Буду делать инвертор 33 В --> 220 В чистый синус с одним преобразованием. Мощность 2-2,5 кВт. Пока по калькулятору рассчитываю следующее (при плотности тока 3 А на мм2):
1.) Габариты сердечника: D = 200 мм, d = 100 мм, h = 50 мм.
2.) Первичку калькулятор насчитал 307 витков проводом d = 2 мм. Возьму 350-400 витков, чтобы ток холостого хода был ниже.
3.) Далее вторичка. Аккумулятор использую литий титанатный. Минимальное напряжение 30 В, максимальное 37,5 В. Рабочее 33 В. Это у нас амплитудное значение для нарезки синуса. Делим 33 В на корень из 2, получаем 23,4 В и минус 10%. Итого примерно 20 В. Калькулятор посчитал 29 витков проводом 36 мм2. Возьму примерно 35-40 витков.
Первичку намотаю - сложностей нет. Потом измерю ток холостого хода от розетки 220 В, чтобы хоть как-то оценить, какой он будет. Витки всегда можно смотать. Вопрос по вторичке. Если я намотаю ее и буду измерять напряжение при 220 В, и на вторичке оно будет 20 В, то это и есть искомое значение? Я прекрасно понимаю, что в инверторе все будет работать в другую сторону, поэтому и спрашиваю о подводных камнях и расчетах.

я не доконца понял что именно будет. то есть на входе будет 50 герц? 2 на выходе будет диодный мост стоять и плата создачи чистого синуса или на выходе будет меандр 50 герц? если на выходе будет диодный мост, то никаких корней не надо делать для начала, а просто тебе надо получить 310 вольт, а платка синуса уже из 310 вольт постояннного напряжения сделает 220 переменное. 2 если у тебя прямо со вторички подет на потребители, то все будет зависеть от скважности. если заполнение 50 процентов, то на выходе высота мендра должна быть 220 вольт, с нагрузкой будет меньше, поэтому надо на 230 сделать. если скважность будет, заполнение допустим 35 процентов, то высота меандра в одну сторону должна уже быть каких 310 вольт. поэтому я не понял будет ли на выходе плата дополнительная синуса или нет и если нет, то может на первичке или вторичке будет резон. конденсатор? иначе как синус собераешься получить без платы синуса и без резонансного конденсатор? тогда только псевдо синус можно получить, а точнее меандр с неполным заполением.

diod пишет:

Святолуг пишет:

Papa Carlo пишет: Наши данные примерно совпадают.Там ток сами АКБ больше не выдадут,хоть 10 в параллель ставь.

если 10 в паралель, то ток каждого акб будет в 10 раз меньше. с математикой проблеммы?
другое дело, чем ниже напряжение тем толще провода должны быть.

Бред не пиши и не позорься!!!!! Тебе вообще известно, что такое ТОК ХОЛОДНОЙ ПРОКРУТКИ(пусковой ток)??? Так вот, 10 аккумуляторов в параллель емкостью 100А\Ч способны в течении пол минуты отдать в нагрузку!!!!!!!!!!!!!!!!!!!! 80-100кВт.!!!

а где я это опровергаю? думаешь соединения, клемы испаряться от пусковово тока или что я не правильно написал?
клемы то не испаряться, потому что если там и будет пусковой ток большой, то он кратковременный и ничего не успеет нагреться, думаю. просто не надо делать длинные тонкие провода, где будет ходить большой ток.

diver52 пишет: Друзья, помогите с расчетом НЧ транса 50 Гц. Буду делать инвертор 33 В --> 220 В чистый синус с одним преобразованием.

НВ - 27 витков, ВВ - 312 витков.
Если увеличите число витков, для снижения ХХ, то забудьте про два кВт.

Спасибо. Хотя по калькулятору габариты транса позволят получить и до 3 кВт. Главное, найти баланс. Низкий ток х.х. явно не повредит. Но 2 кВт все же нужно - буду запускать как холодильник, так и скважинный насос - а это большие пусковые токи и нужен чистый синус. Собственно, поэтому и выбрал мощность именно 2 кВт.

считай на 3 кВт чтоб запас был . если хочешь снимать 2 кВт то надо инверт на 4-5кВт . а то считаете на 2кВт и хотите 2кВт снимать но так не получится , будут просадки страшные и в оконцовке ключи бабахнут . с 2 кВт ты можешь снять 1кВт и инверт себя будет чувствовать нормально без просадок и перегревов . ЭТО ПРОВЕРЕНО

Так что считай транс на большую мощность чтоб был запас

Вообще-то питание у меня 33 В - для мощности 2 кВт вполне достаточно. Просадок у титаната практически нет - внутреннее сопротивление 1 мОм. Ключи буду использовать мощные по несколько шт. в параллель. Не вижу проблем по мощности.
Намотал транс - по ВВ части получилось 370 витков. Замерил ток х.х. от сети 220 В - он составил ВСЕГО 21 мА! Или получается примерно 4,5 Вт на холостом ходу. Идеальный результат. Больше мотать не буду, чтобы не потерять в мощности.
Конечно, у транса гигантский стартовый ток и индуктивность. Запускаю через галогенку 600 Вт - она иногда умудряется вспыхивать в пол накала. После запуска замыкаю клеммы на галогенке и только потом измеряю ток. Иначе раза со 2-3-го выбивает автомат на 16 А.

делай как знаешь .
я предложил как лучше но вы предпочитаете танцы с бубном

Может быть, мы неправильно поняли друг друга? Саму силовую часть раскачки с нарезкой синуса я буду считать с двойным запасом, разумеется. Чтобы ключи не спалить. Это Вы имели ввиду? По поводу транса я не вижу смысла считать его на более большую мощность, т.к. железо будет весить еще больше и габариты больше получатся. И еще, по калькулятору он выдал заданную мощность 2,1 кВт и габаритную 3,3 кВт. Судя по этому запас есть? Но выше, чем 220 В 10 А я просто не прыгну по плотности тока - ВВ обмотка намотана проводом 2 мм в диаметре или 3,14 мм2 - плотность тока выходит и так 3,2 А на мм2. В идеале вообще лучше считать 2,5 А на мм2.

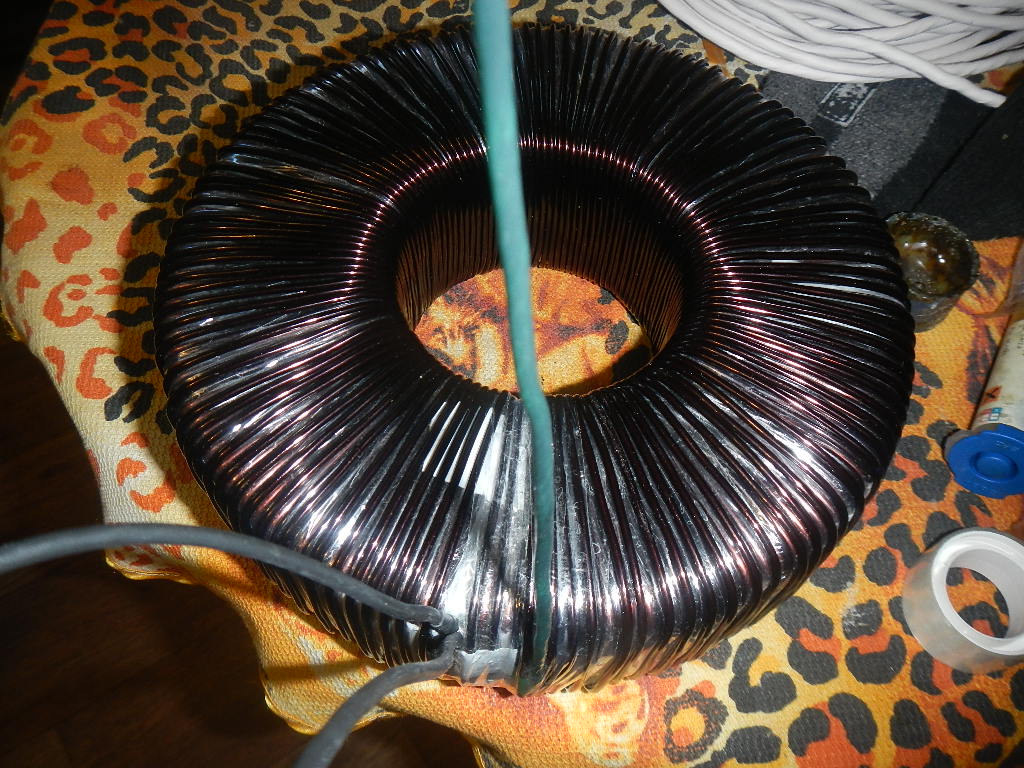

Вот фото получившегося транса - пока что только ВВ обмотка.

На всякий случай сделал еще 1 вывод. Суть такая: 1-ый слой намотан проводом 2 мм 133 витка, 2-ой проводом 2,1 мм 123 витка и 3-ий также 2,1 мм 114 витков. Пришлось соединить последовательно провода 2 и 2,1 мм, т.к. 2,1 мм хватило бы тольк на 2 слоя. И соединение проводов как раз выведено на провод. Если по мощности все будет ОК, то можно будет его обрезать за ненадобностью.
