Инвертор синус 50 Гц своими руками

Yuriy пишет: Один большой вопрос, почему у EG написано 3.3мH.

какая индуктивность должна быть для 23,4 кГц ?
встречал в примерах применения микроконтроллеров от производителя,
для шим синусоды на 50кГц рименяли дросель 250 микрогенри на etd54,
преоброзователь на 1000ватт, 1300 кратковременно.
для микросхемы tds2285, тоже микруха для формирования синусоиды,
делают два дроселя 1 милигенри и кондёр 4,7 мкФ, частота 20кГц.

Хотел еще поинтересоваться по поводу затворного резистора для ir2110 и завала фронтов сигнала.
Посчитал что 7 Ом для 14В и 2А будет нормально.
Может из-за низкого соративления фронт валить?
4.7Ом это при 14В - 3.6А, для ирки это много.
Где-то читал, что при открытии -закрытии ключа происходит КЗ. Вот этот резюк и должен его держать.

Yuriy пишет:
Фронт валит из-за того что при превышении порогового напряжения на G, у этого G увеличивается емкость. В заваленном фронте ничего плохого нет.
G - это обычный конденсатор - в начале процесса заряда напряжение на конденсаторе почти 0, ток максимальный.

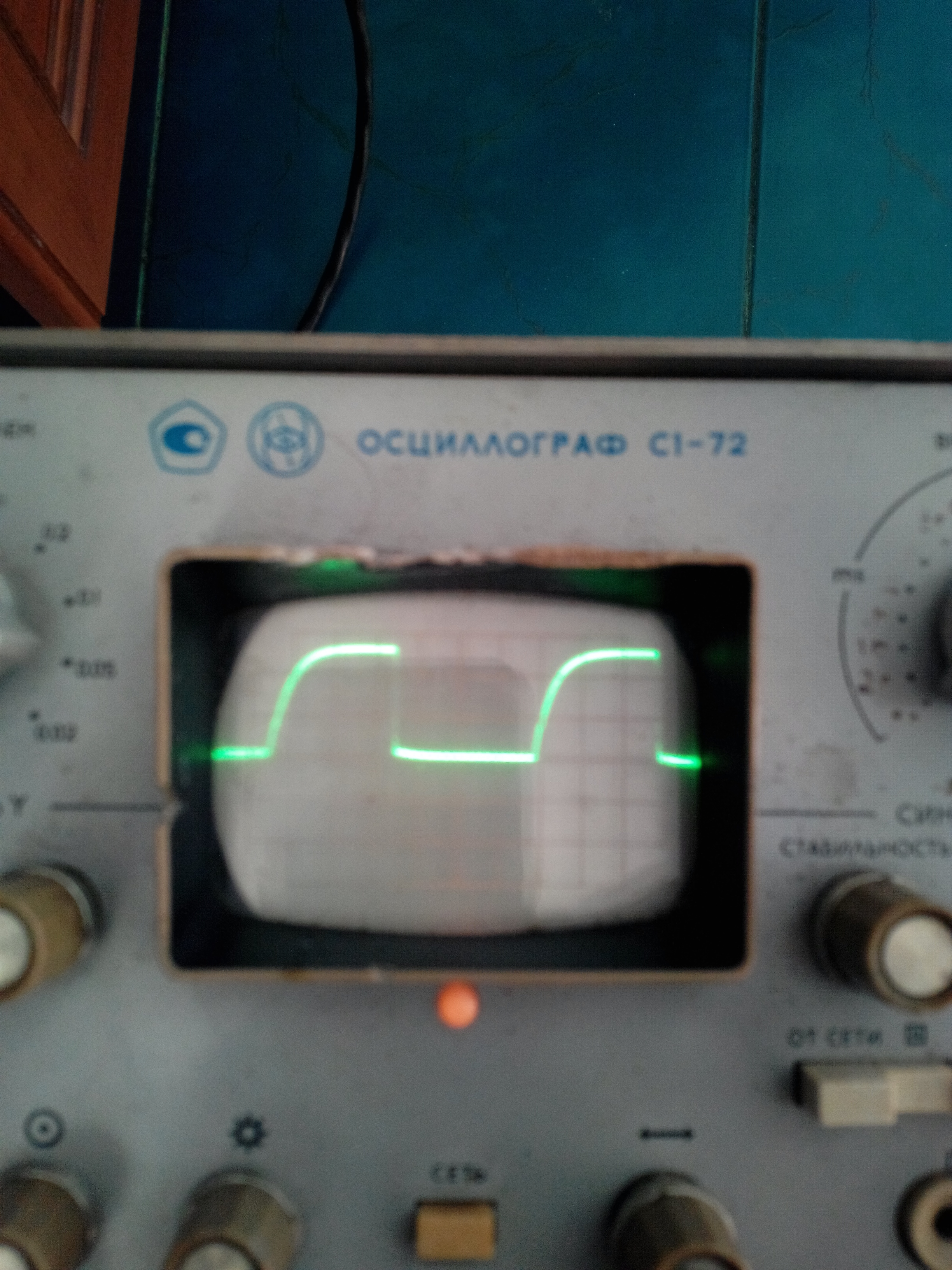

У меня он завален при отсутствии напряжения на ключе. Т.е. ключь не в работе.

Yuriy пишет:

Dir пишет: У меня он завален при отсутствии напряжения на ключе. Т.е. ключь не в работе.

Чтобы так валил, я даже не предполагал,

чтоже за ключ у Вас такой ? уверены что 100% оригинал ?

Не оригинал 100%. Знаю. Но на других таких ключах такого нет.
Пробовал затворный резюк менять. Пофиг.

Irf3808

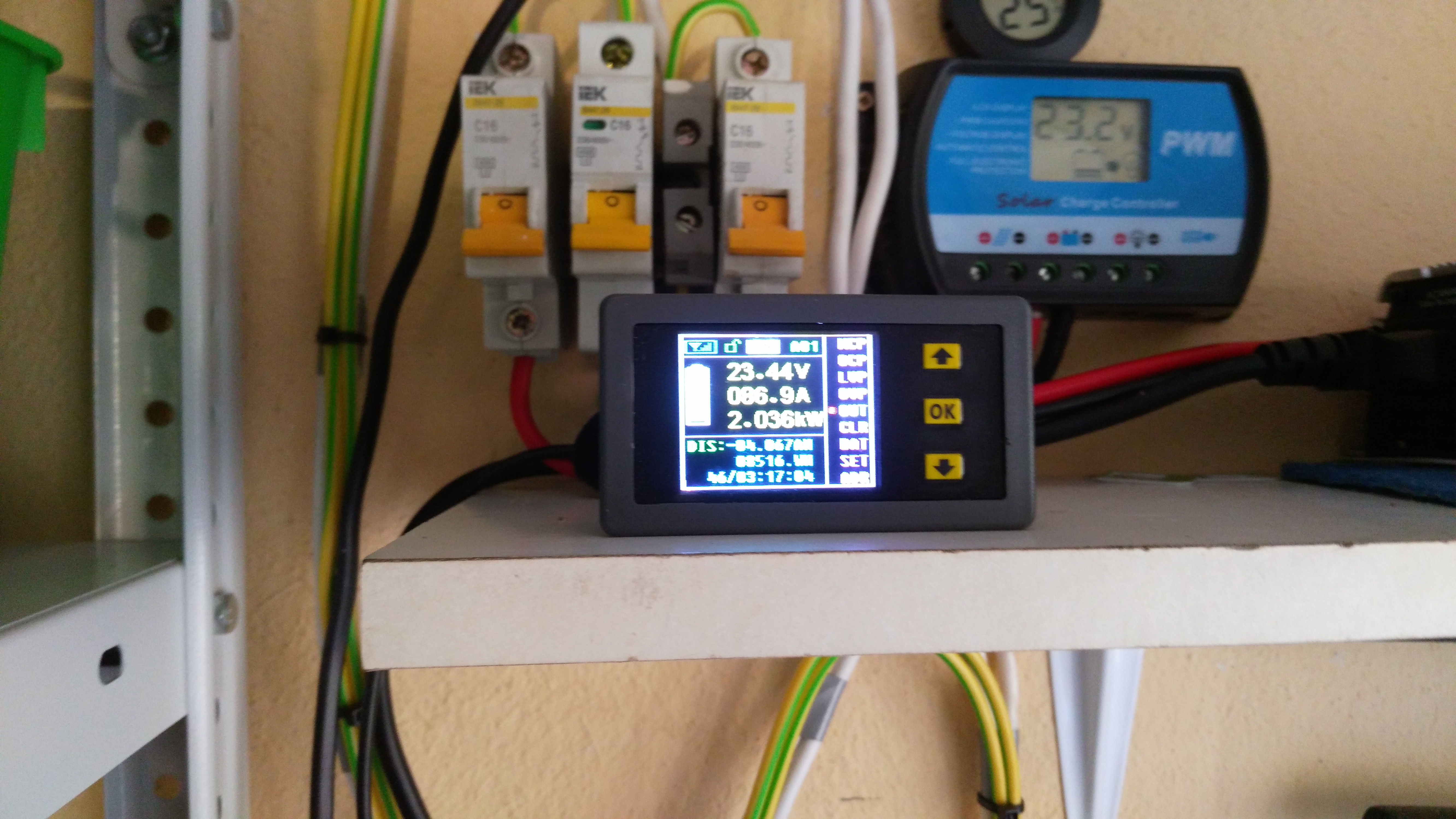

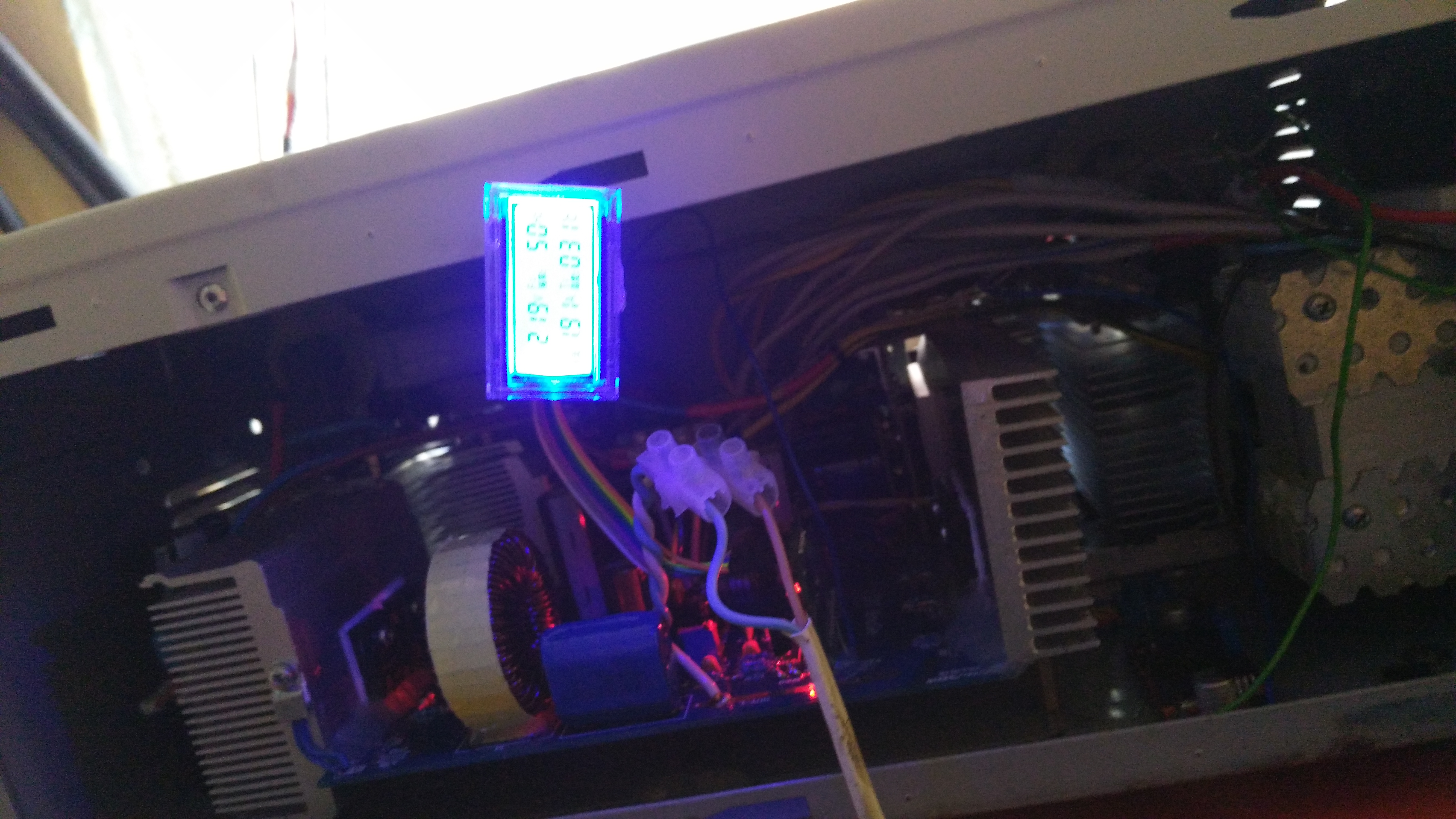

Да чуть сбрехал на счет 3 кВт но вот 2 кВт железно держит даже охлаждение не постоянно работает отключается.

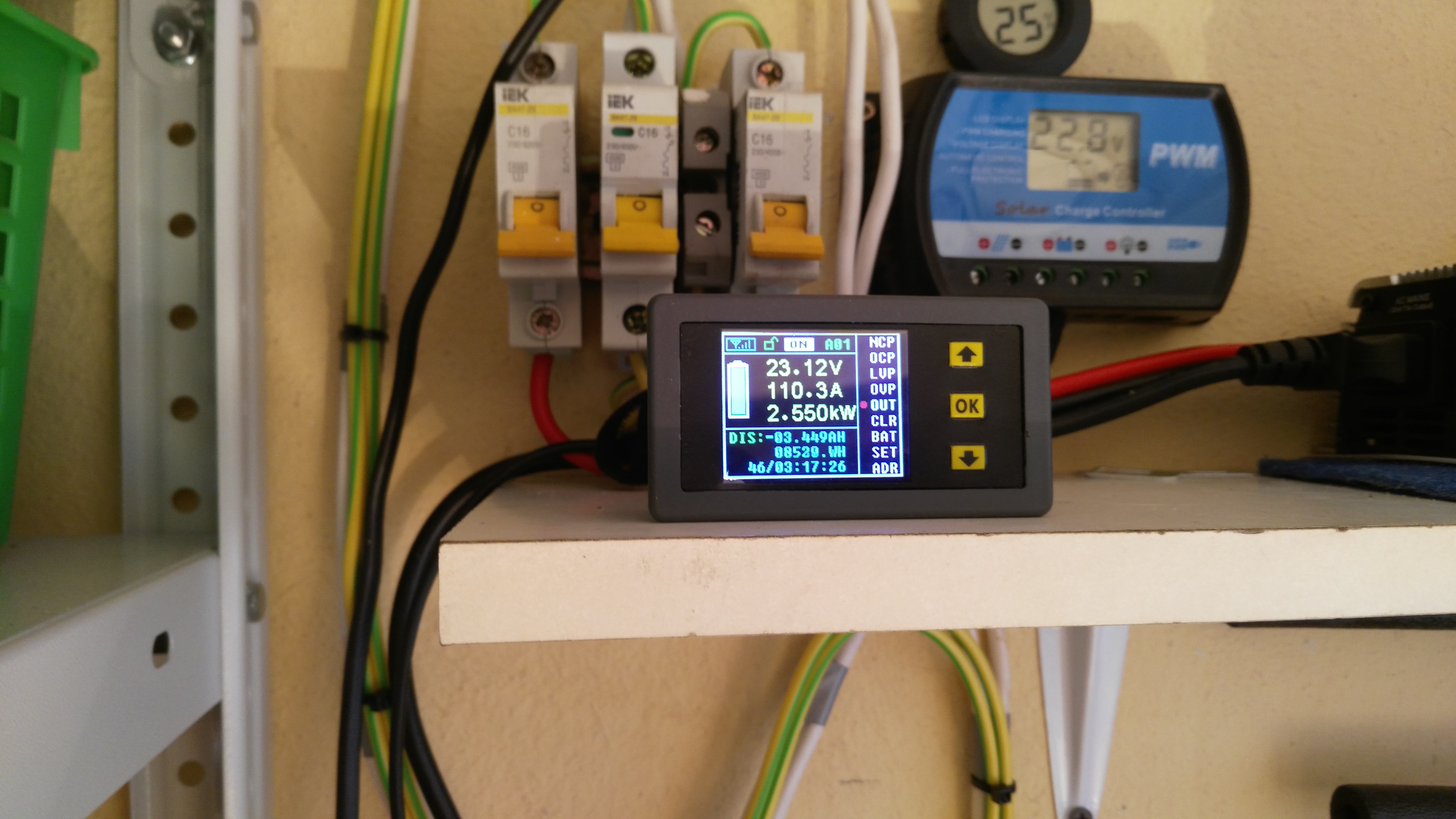

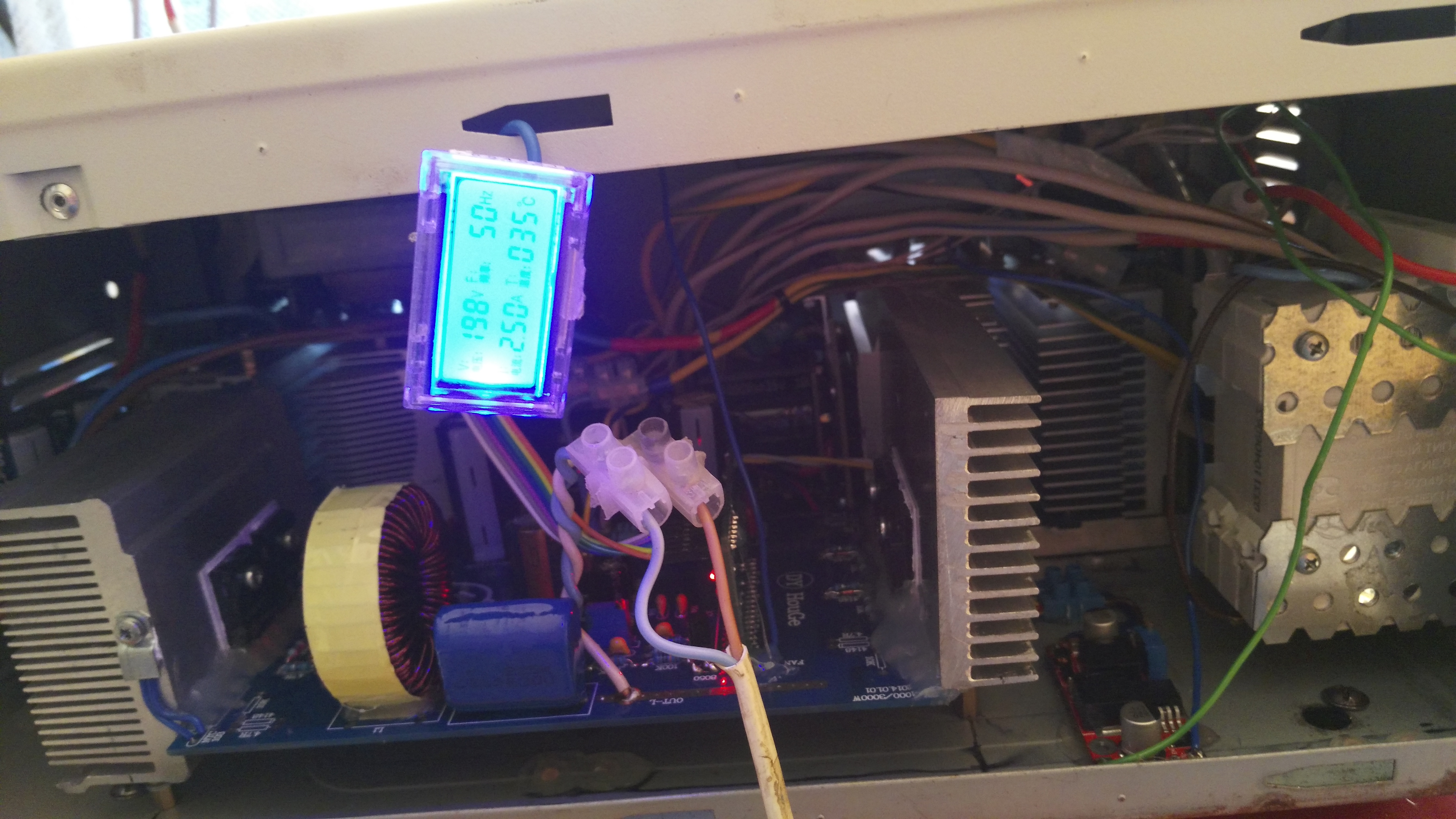

Два киловатт на отлично.




На 2.5 уже идет просадочка.

Так на таких же остальных ключах все нормально. Ключ менял, ничего не меняется.
Отпаиваю резюк и на выходе ирки по 1 ноге нормальный меандр.
Может ирка глючит, но она новая и другая так же.

Dir пишет: Так на таких же остальных ключах все нормально. Ключ менял, ничего не меняется.
Отпаиваю резюк и на выходе ирки по 1 ноге нормальный меандр.
Может ирка глючит, но она новая и другая так же.

посмотри обвязку нет ли кз на дорожках

vladmir67 пишет: посмотри обвязку нет ли кз на дорожках

Уже пересматривал. Ничего нет.
Сегодня подкинул 2 транса. Запустил от БП на 1.5А. Подал 48В на ключи. Ток хх 0.08А.
Питание управления 13.4В. Сделал замеры на ключах.

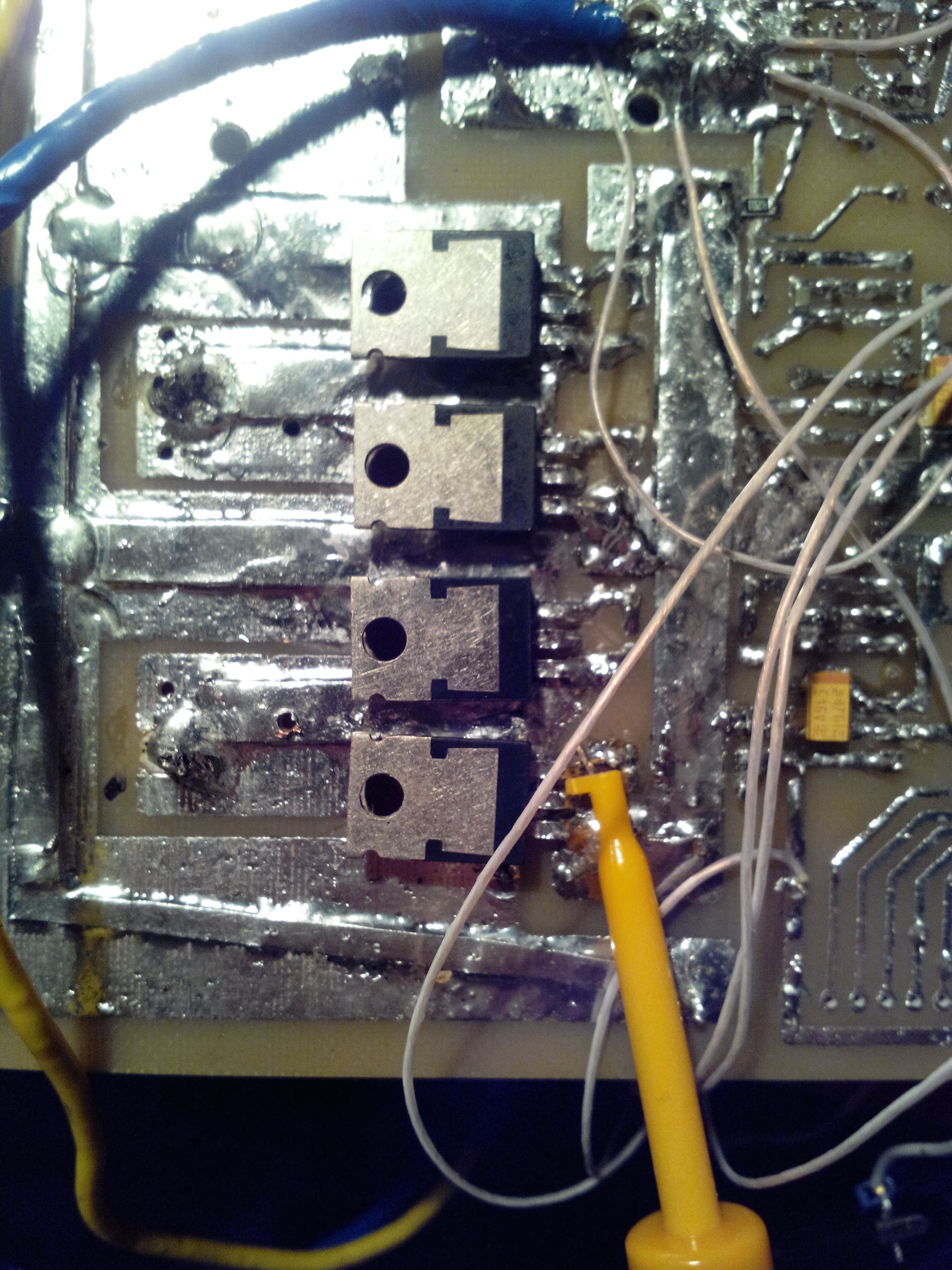

Место замера. Где валит фронт.

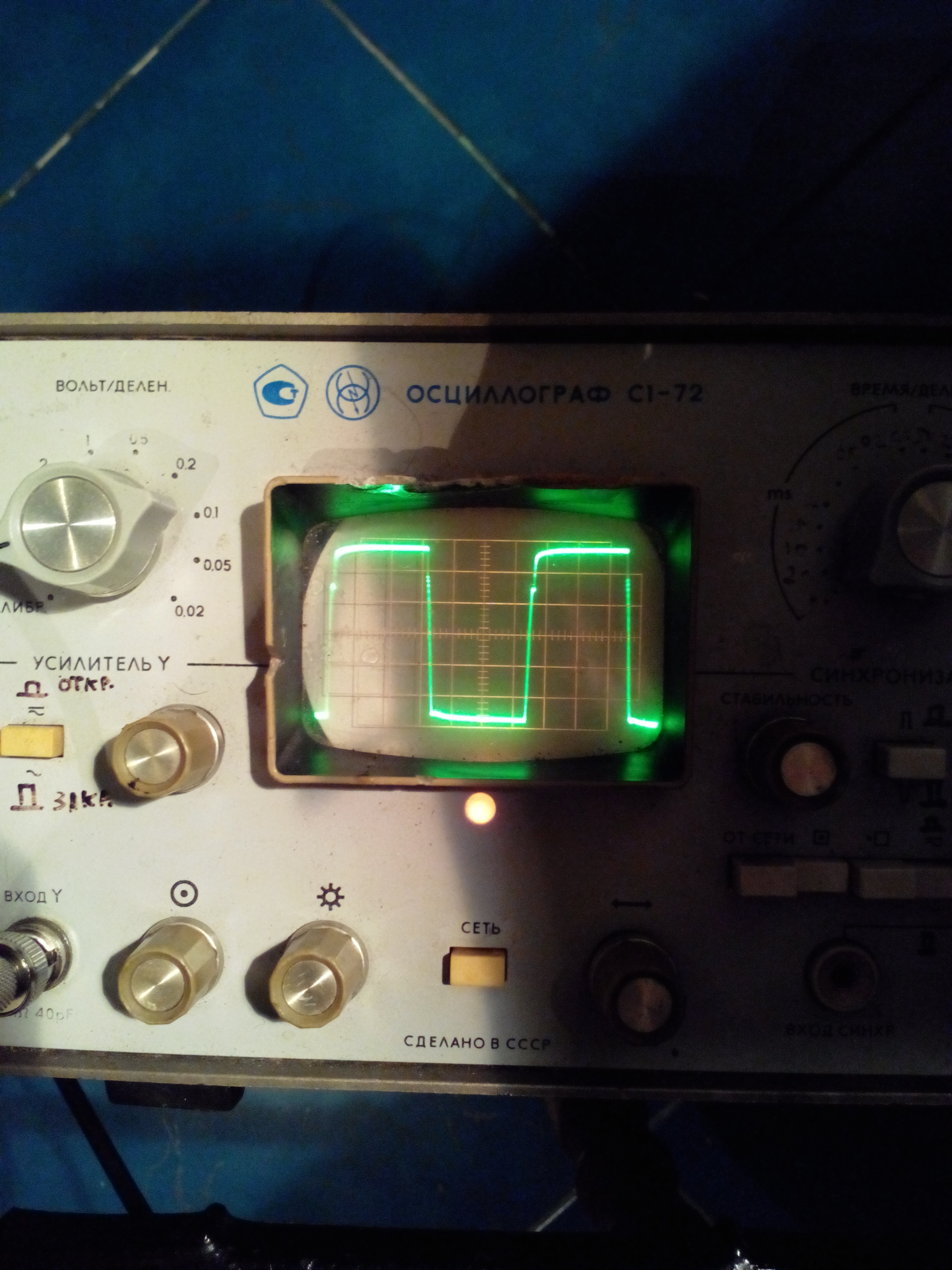

5в/д Амплитуда около 17В.

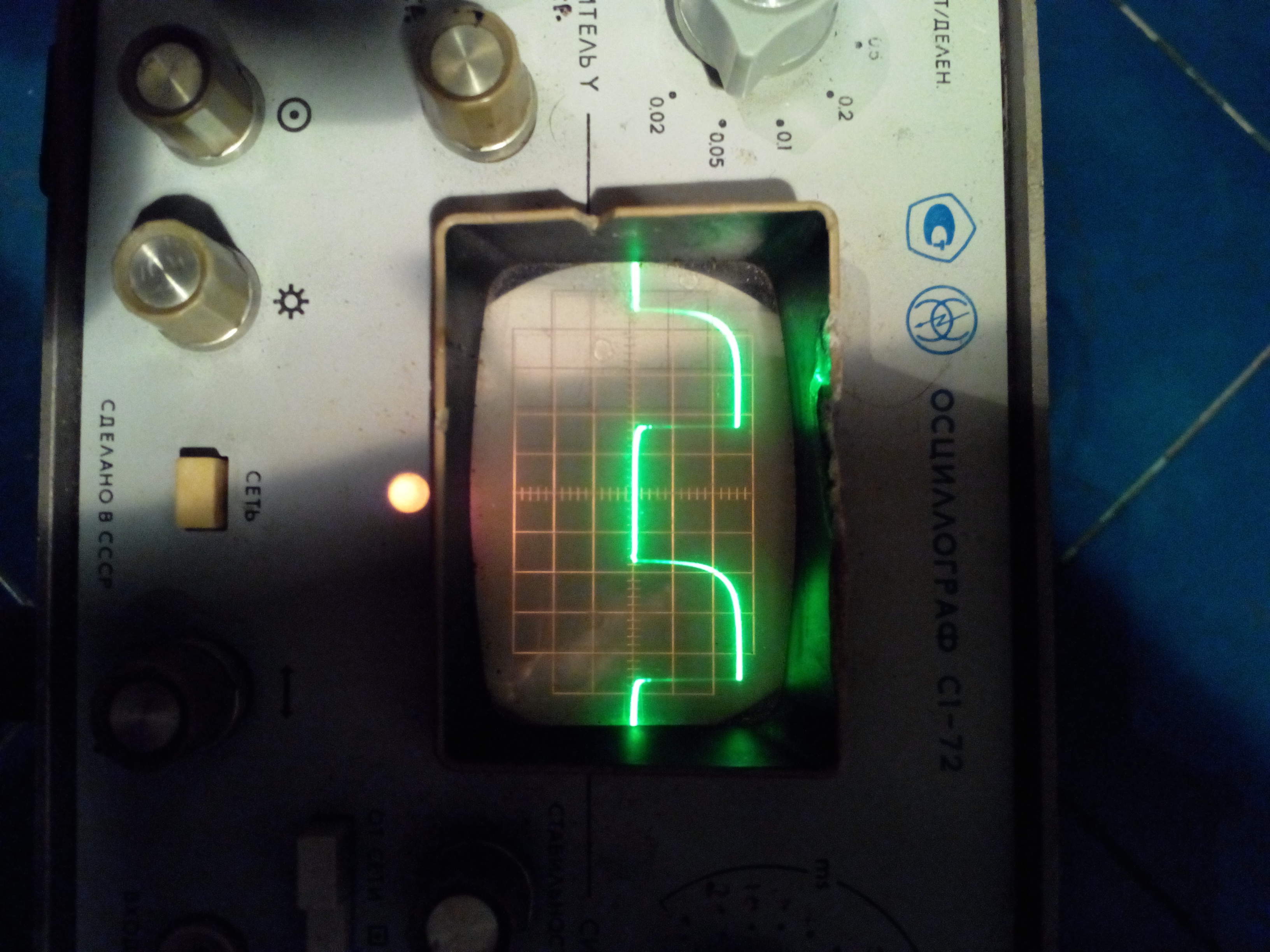

10в/д Амплитуда сигнала на затворе следующего ключа. Около 58В. Не знаю нормальное явление?


В общем не грузил. Боюсь пока. Завал фронта, мне покоя не дает.
Погонял на хх около 10 мин. Все холодное.

Господа теоретики!
Так на мой вопрос realstrannik.com/forum/etalon/197-invert...ami?start=5364#73406
ни кто и не ответил.
Схему перепроверил, транзюки в подобной схеме ПУШ-ПУЛ работают, решил переделать по мостовой схеме
