Инвертор синус 50 Гц своими руками
Эталон+ пишет: внимательно смотрите даташит на ЕГ!!!!!!!
сделано управление минусом потому что ключь который стоит в проце больше держит ток!!!!!!!!!!
смотрите ток еденицы и ток нуля!!!!!!!
ну как дети прям)))))))
Ток проца действительно разный по минусу или плюсу. но достаточно для управления как иркой так и оптикой. и если собрать схемку по доке на ЕГшку работает всё без проблем. но попробуйте в вых, поставить транзисторы с другой ёмкостью затвора и картина будет иная.особенно при нагрузке более 2-3хквт. 9 ногу проца в случае перевёртыша переключить стоит. хотя работать будет в любом случае.
Возможно я ошибаюсь, но после того как я отказался от питания ключей ИРок по доке, и перешел на 4 источника, запитав ключи ИРок на прямую, ни разу не бабахнуло. Часто у ИРки нижний ключ кривовато работает.
Запускаю всегда синус от низкого напряжения, с любым трансом по выходу. допустим есть транс с первичкой 220 и вторичкой 15в, переарачиваю его и запитываю DC\AC от 30вольт, если заработало, выставляю 230в на выходе, Убираю транс и подаю 330--350вольт.. всй будет работать, даже нет необходимости подстраивать вых напругу.
Оптика очень чувствительна к наводкам, светодиод необходимо загрубить резистором 5--10кОм.

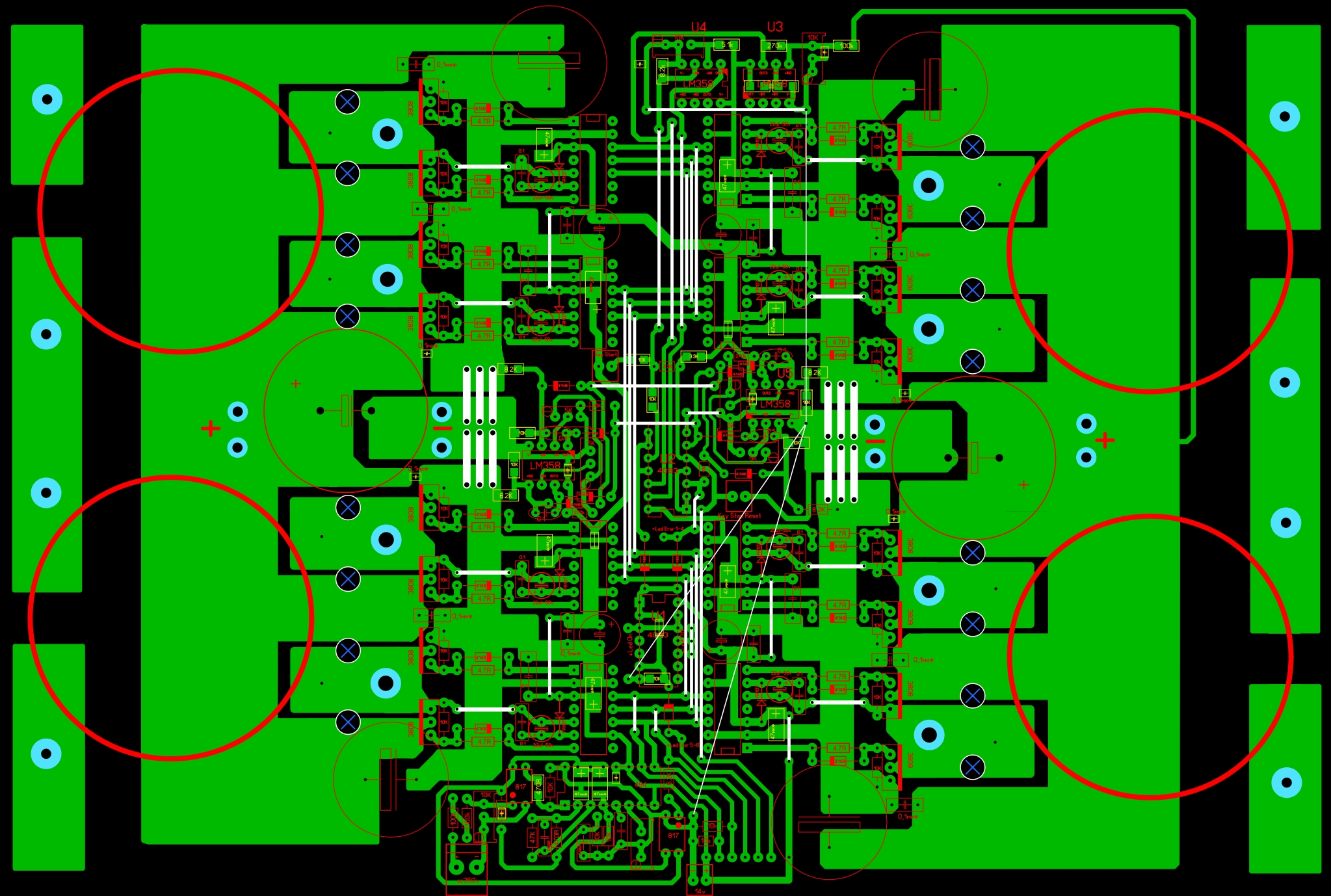

При разводке платы необходимо стараться землю делать звездой с точкой по середине платы, а не вести длинными линиями от одного потребителя к другому.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
есть новее там все исправлено
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Вопрос.1. Какие использовать диоды? RHRP3060 подойдут есть в наличии.2. Выходной дроссель нужен? 3. На чём лучше его изготовить? есть Е55 и К55х32х11.7 (кольцо, альсифер МТЧК-55) 4.Какая индуктивность дросселя?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
дроссель нужен

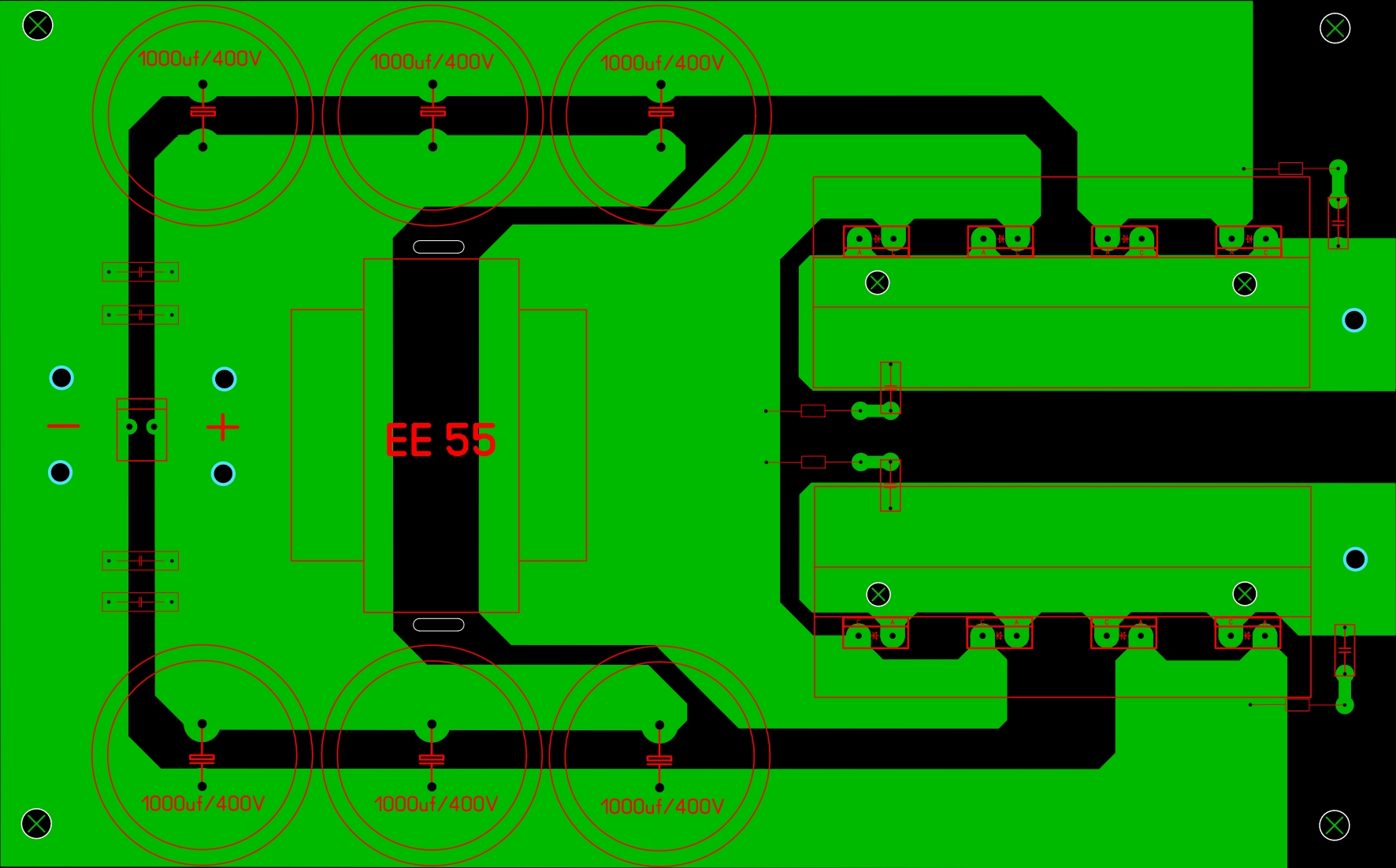

Е55 пойдет
индуктивность 300-500 микрогенри
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
буду на нем строить инвертор
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
на обратной стороне должна быть бирка
по ней найти даташит и смотреть надо
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Болгарка на 500Вт тоже крутит. Мне понравилось.
Спасибо всем и Эталону.
Возник вопрос. Можно ли питать логическую схему и драйвера через 7815? Или лучше сделать отдельный БП с 24 на 13.8В для гальванической развязки и большей мощности?
Если да подкиньте схему. Можно в личку.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Но по поводу молодости тут немного ошибочка))))
уже к сожалению не молодой(((
