Инвертор синус 50 Гц своими руками

someuser пишет:

vladmir67 пишет: я не знаю где вы находите тупиковые ветви но я другу собирал инвертор на IRFP3206

2008 год,
120А ток (Continuous Drain Current, VGS @ 10V (Wire Bond Limited))
Rds 2.4mOhm
Qg Total Gate Charge 120-170nC

Сравните с 2014 годом:
IPT007N06N
300А
Rds 0.75 mOhm
216-287 nC

ВЫ их пробовали в деле ?

someuser пишет:

vladmir67 пишет: ВЫ их пробовали в деле ?

Нет. А есть аналоги того кристалла в ТО-247 корпусе, младше 2013г.?
По-моему в том виде только высоковольтные сейчас корпусируют.

на радик их не крепанешь

Легко! Но по два в плече! А вот затворчик у них тяжеловат!

wodynoi пишет: Ребята подскажите продавца AliExpress где можно купить хорошие проверенные IGBT транзисторы.

Если кратко - Нигде.
Можно попробовать купить БУшные выпаянные, будут долго идти, я так понимаю, их выпаивают после заказа ну и это то же не гарантирует что будут оригиналы
Новые оригинальные будут стоить примерно столько, сколько стоят в фирменных(от производителя) интеренет магазинах, да и то никакой гарантии, может сегодня прийти оригинал, а через месяц подделка...

Civ1 пишет:

wodynoi пишет: Ребята подскажите продавца AliExpress где можно купить хорошие проверенные IGBT транзисторы.

Можно попробовать купить БУшные выпаянные, будут долго идти, я так понимаю, их выпаивают после заказа ну и это то же не гарантирует что будут оригиналы

не совсем так. В большинстве случаев их тупо вырезают с плат и потом в другом цехе приделывают новые ножки, что впрочем еще хуже так как ножки делают из металла, а не из луженной меди ... Конечно могут быть варианты, но мне встречались именно с восстановленными ногами. P/S себе заказывал у этого. Прислал транзисторы очень похожие на оригинал. Фото их есть в этой ветке. ru.aliexpress.com/item/10pcs-free-shippi....13010608.0.0.4jIUOG

Да, неточно выразился про "черный" и "цветной" металлы. Но можно было и без "подколов"... А насчет твоего "связался" так кто держит то тебя здесь?

diver52 пишет: Схема с двойным преобразованием будет выдавать меньший КПД и надежность схемы ниже, т.к. элементов больше.
Потери на схеме с одним преобразованием:
1.) Ключи. Потери 1-2%.
2.) Шунт. Потери 0,5%.
3.) Транс. Потери 3-5%.
4.) Дроссель. Потери 2%.
Итого где-то 8% потерь.
Двойное преобразование:
1.) Ключи. Потери 1-2%.
2.) Шунт. Потери 0,5%.
3.) ВЧ транс. Потери 3-5%.
4.) Дроссель ВЧ. Потери 2%.
5.) Диоды шотки. Потери 3%.
6.) IGBT ключи. Потери 1-2%.
7.) Дроссель синуса. Потери 2%.
Итого где-то 14% потерь.
Я окончательно выбрал напряжение 24 В, т.к. на 48 В (4 аккумулятора 12 В) я банально не потяну по финансам. И мне достаточно мощности 2 кВт. По ключам у меня корпус ТО-247. А это значит, что толщина ножек как минимум раза в 2 больше. А значит, ток в 50 А для одного транзистора не проблема. Или 150 А для 3-х. Итого выходит 12 шт. Все дорожки я буду делать максимально толстыми и усиливать их.
Я не претендую на точность расчетов, оцениваю грубо. Но уже исходя из числа пунктов видно, что потерь у двойного преобразования больше.
Пока что беспокоит вопрос - можно ли использовать 2 дросселя с разной магнитной проницаемостью (30 и 80)?

Всё примерно так и есть при сравнении инв с одним и двойным преобразованием. И похвально тот факт что, от 24вольт Вы хотите взять 2 кв. если инвертор предназначен для временной кратковременной работы нет замечаний, А как быть если инвертор предназначен для круглосуточной работы??
У Вас выгода с одним преобразованием получается 6% пусть так. А теперь вторая сторона медали, Вы используете инв для питания дома,
1!!!!!!! при 0 потреблении у Вас остаётся холодильник который 10 минут работает и 30минут молчит. Примерно.
с двойным преобразованием потребление в эти 30 минут будет 100-300 мА. А с одним преобразованием при питании 24в не менее 2хА. И где окажутся Ваши 6%.....
Поэтому Господа прежде чем выбирать тот или иной вариант задайте себе вопрос ?? для чего Вам нужен преобразователь, Может случится что синус Вам совсем не нужен. и можно схему упростить до не приличия.

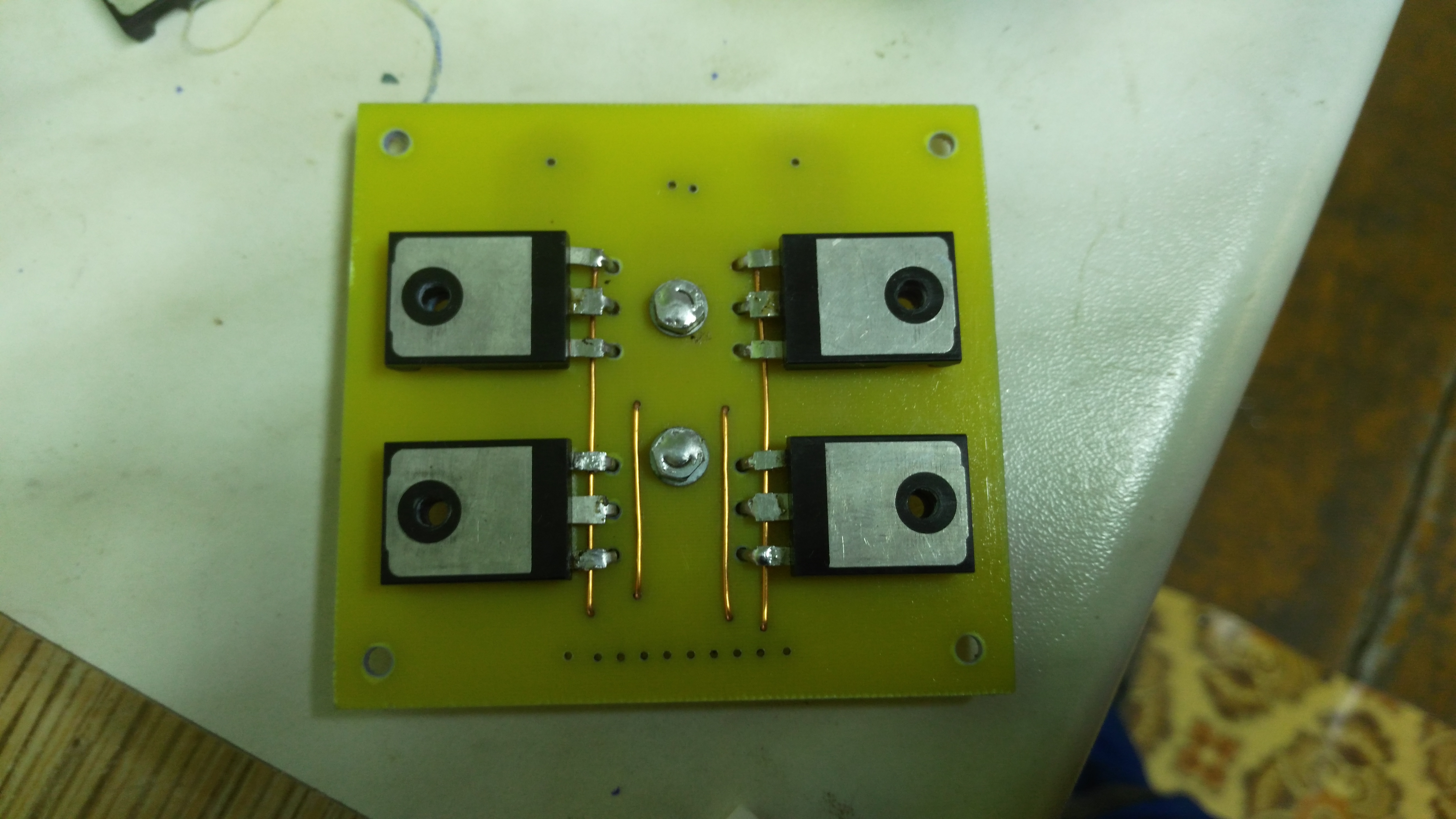

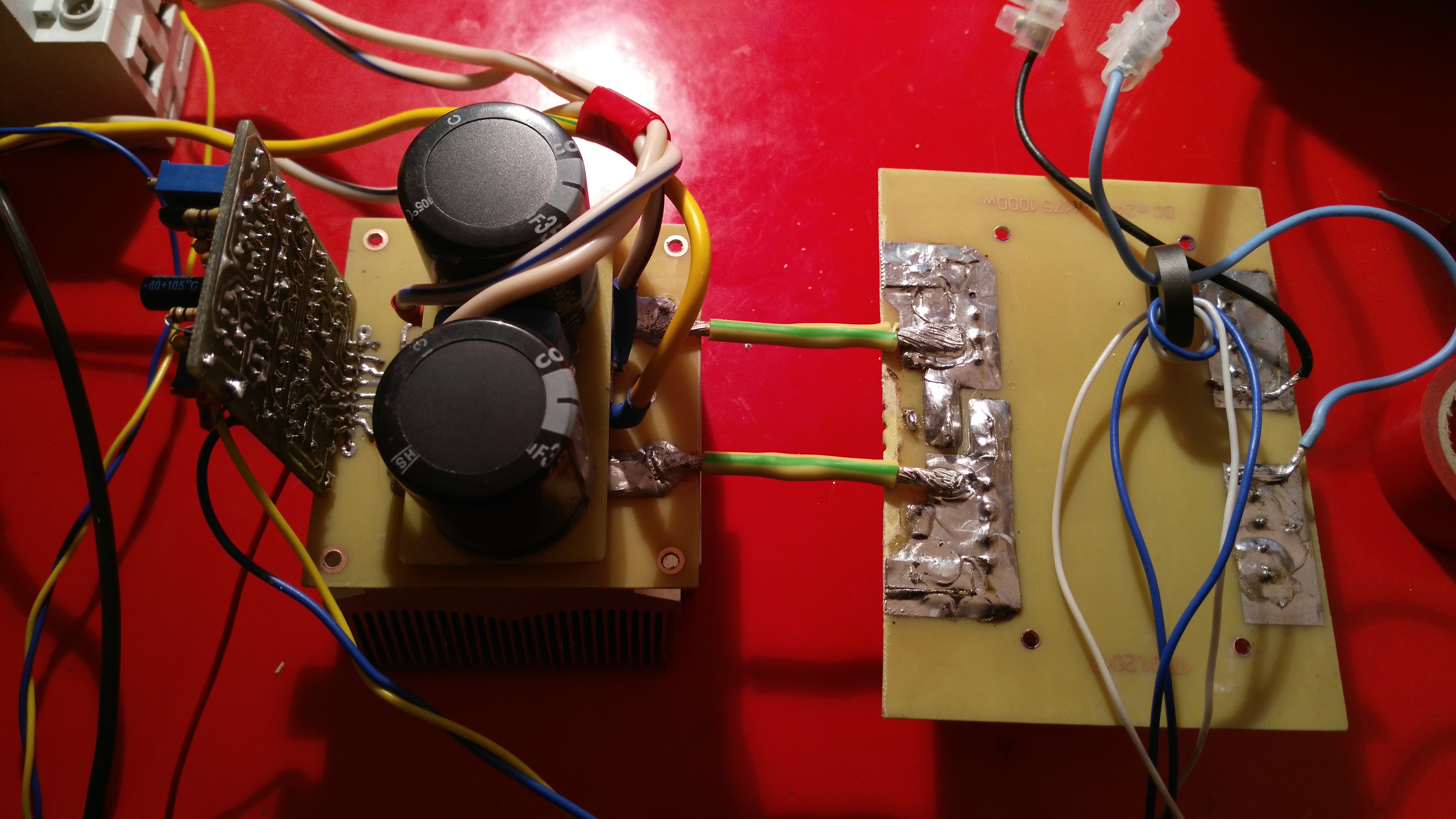

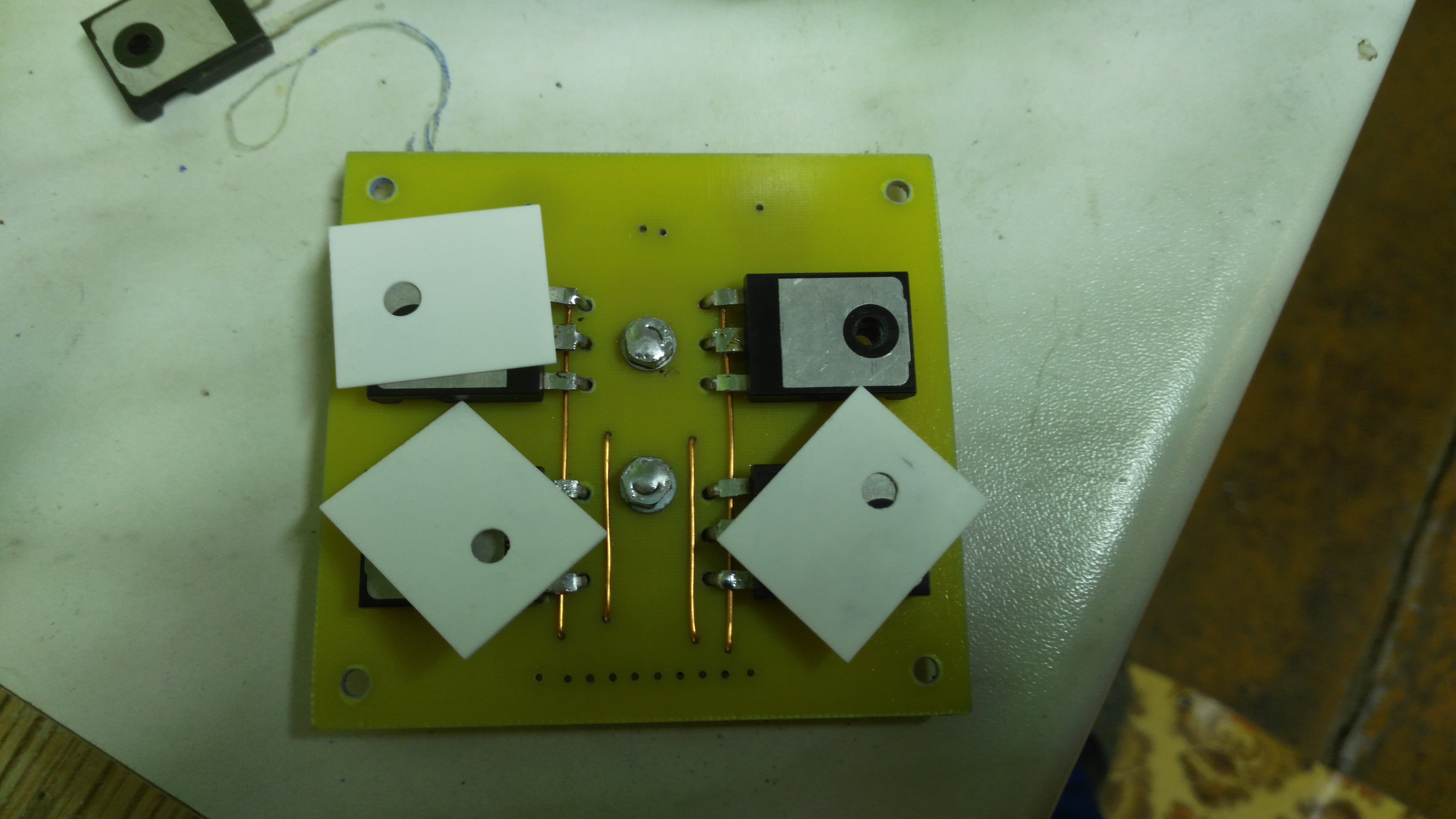

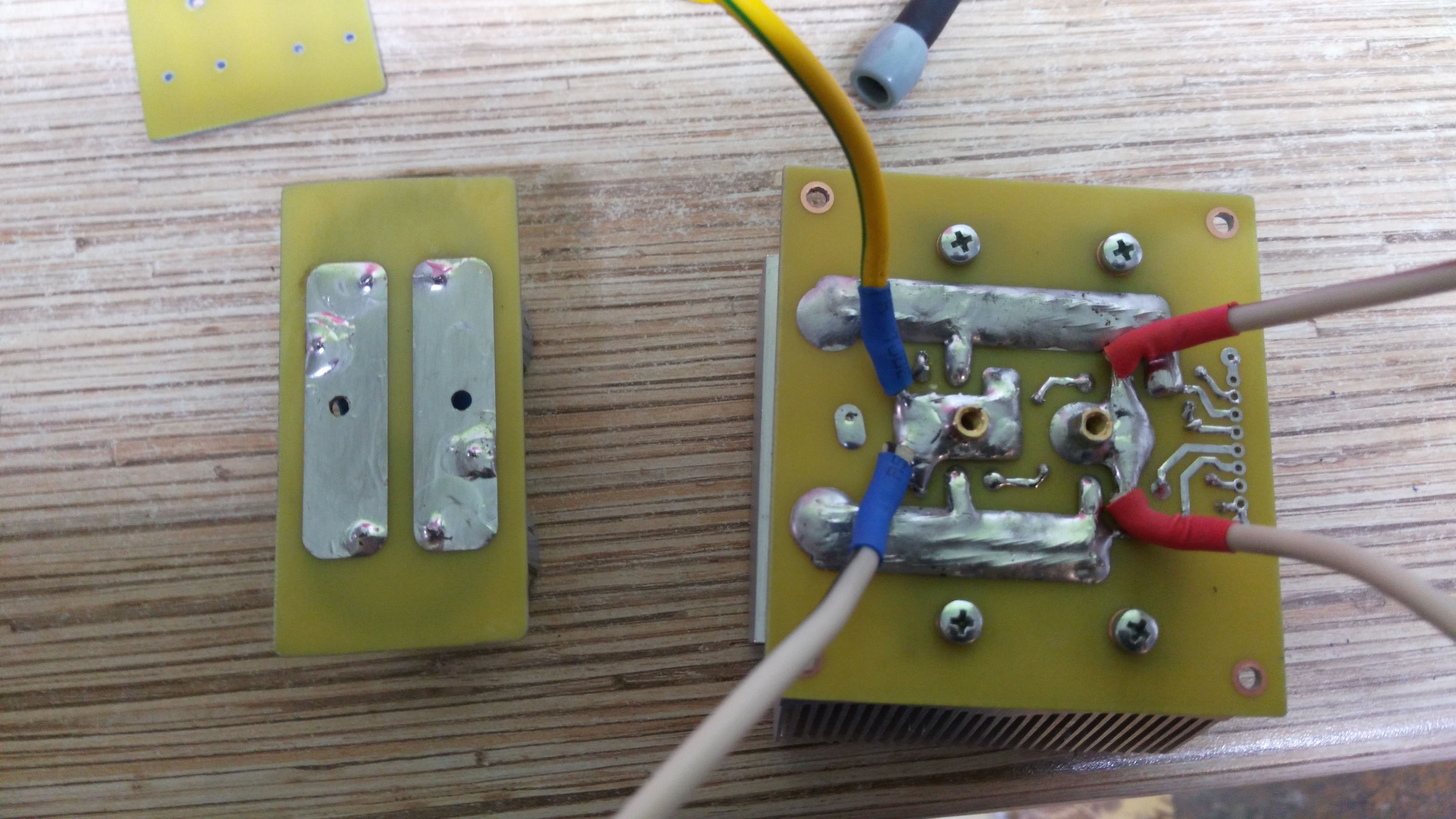

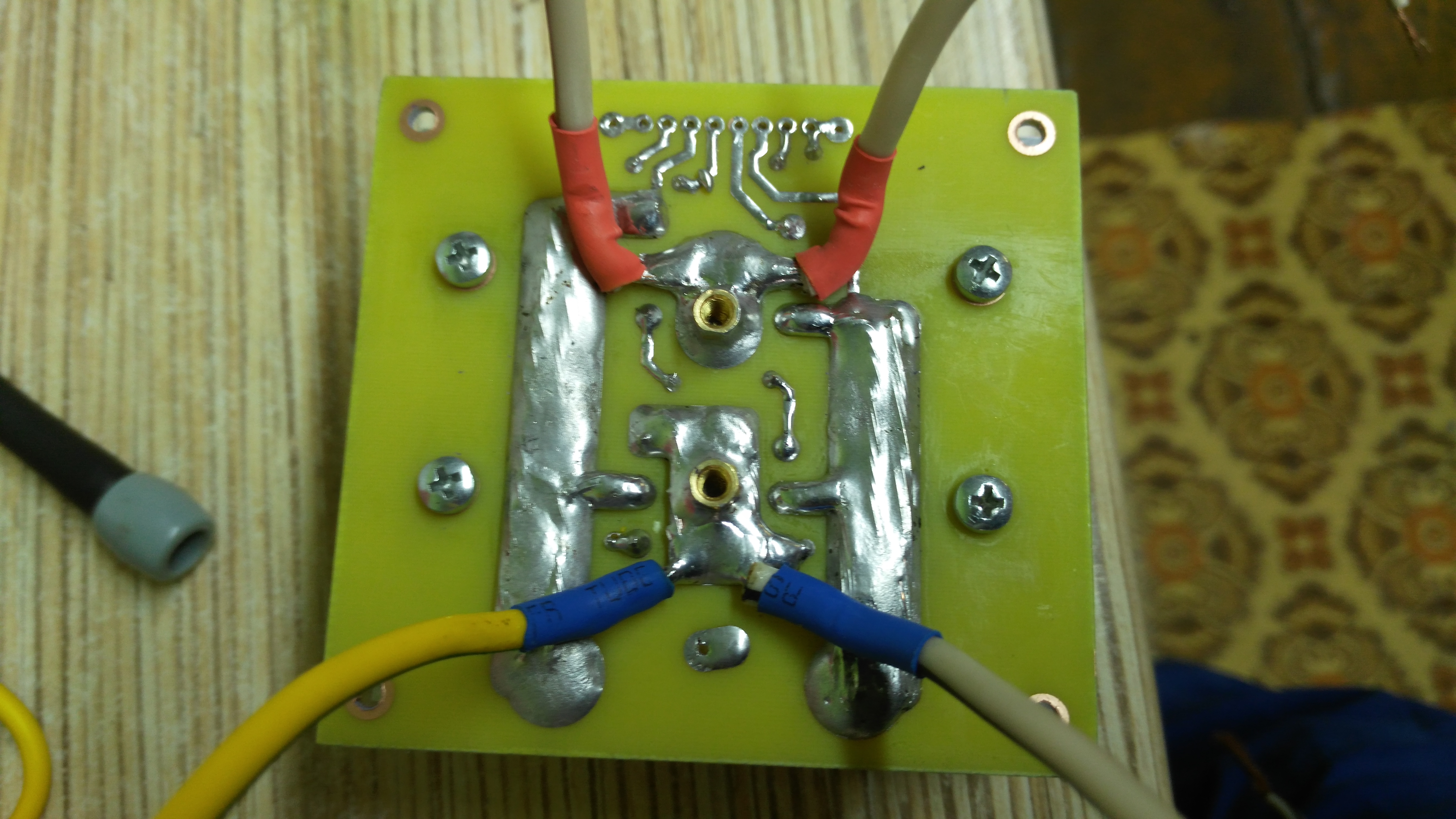

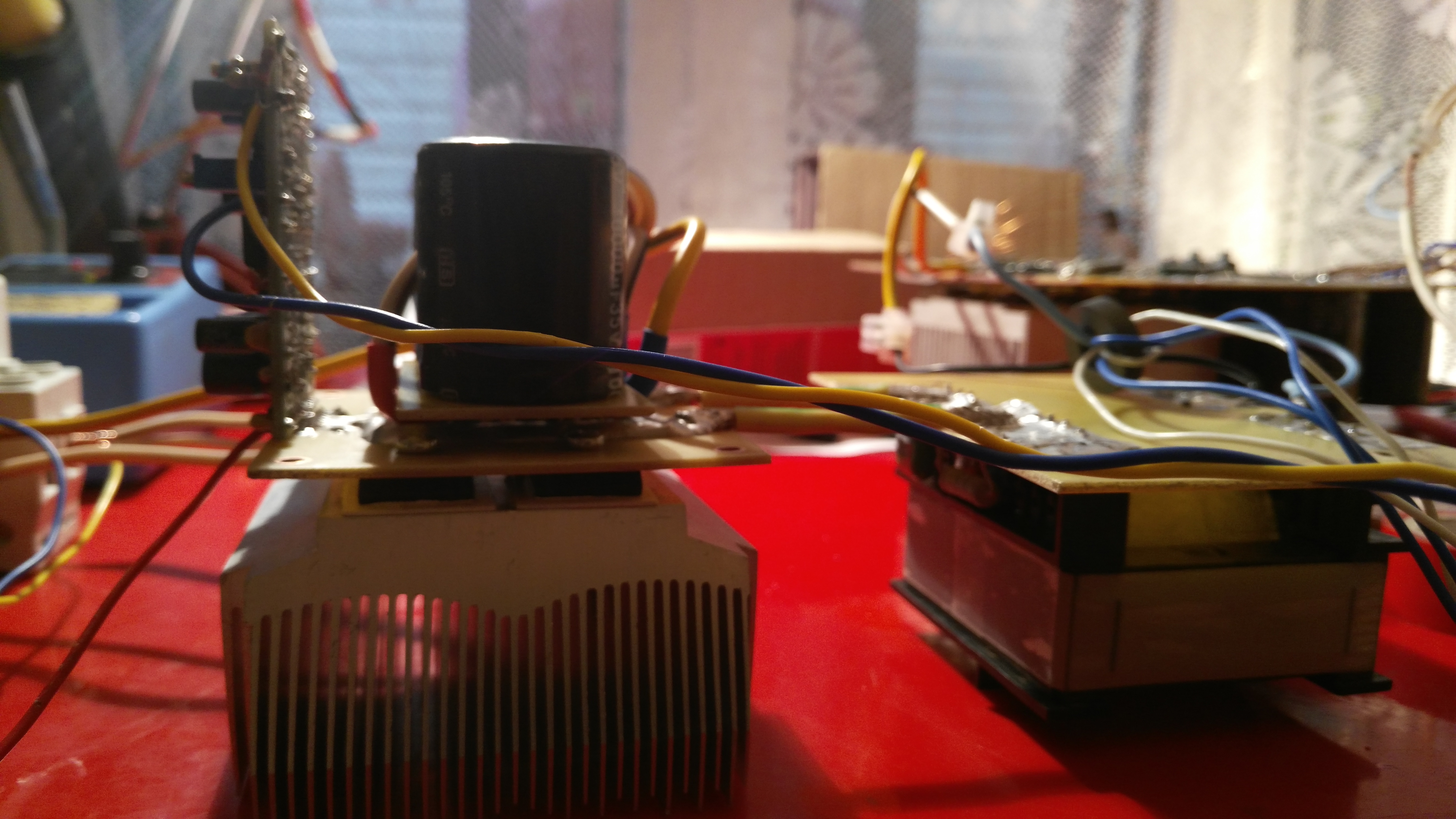

Собрал силовой модуль транзисторов ДС как оказалось от компоновки зависит многое с минимальной длиной дорожек не греются конденсаторы меньше выбросов. В итоге от радиатора от кулера 500ват держит длительно при небольшом обдуве прекрасно держит нагрузку 1квт. питание 24 вольта. транзисторы IRF046 транс на ЕТД 59

Zond
Разводка просто гениальна. Спасибо - на будущее возьму идею.
По поводу НЧ транса. Как раз пока веду его намотку. Напомню габариты: D=20 см, d=10 см, h=5 см. Первичка 220 В с учетом изоляции заняла аж целых 3 см окна. Т.е. остается всего 7 см внутреннего диаметра. А еще мотать вторичку толстым проводом. Сколько минимум см должно быть в окне? Ведь его нельзя полностью заполнять. Прикупил 3 шт. по 10 м многожильного провода по 16 мм2 - буду мотать в параллель. Подумываю снять у него штатную изоляцию и замотать его изолентой, чтобы изоляция была тоньше - как следствие все влезет в окно.

someuser пишет: Так 2 ошибки в одном предложении - "не могу молчать" (с) Л.Н.Толстой.
Лужёный с одной Н пишется.
Облуженный - с двумя. petroleks.ru/gramota/20.php

не страдай ерундой! Мы, общаемся на техническом форуме. Здесь, важнее посыл технической информации. Правописание конечно важный аргумент, но ты не задумывался, что здесь люди общаются не только Русские, но и других национальностей и народов? Поэтому поучать будешь на форумах русского языка и т.д. P/S траектория мысли понятна?P/PS Да будет тебе известно ,что облуженный (как ты выразился ) правильно будет так Об луженный.
