А в блоках DC-DC c 24В на 48В сколько стоит поливиков ?

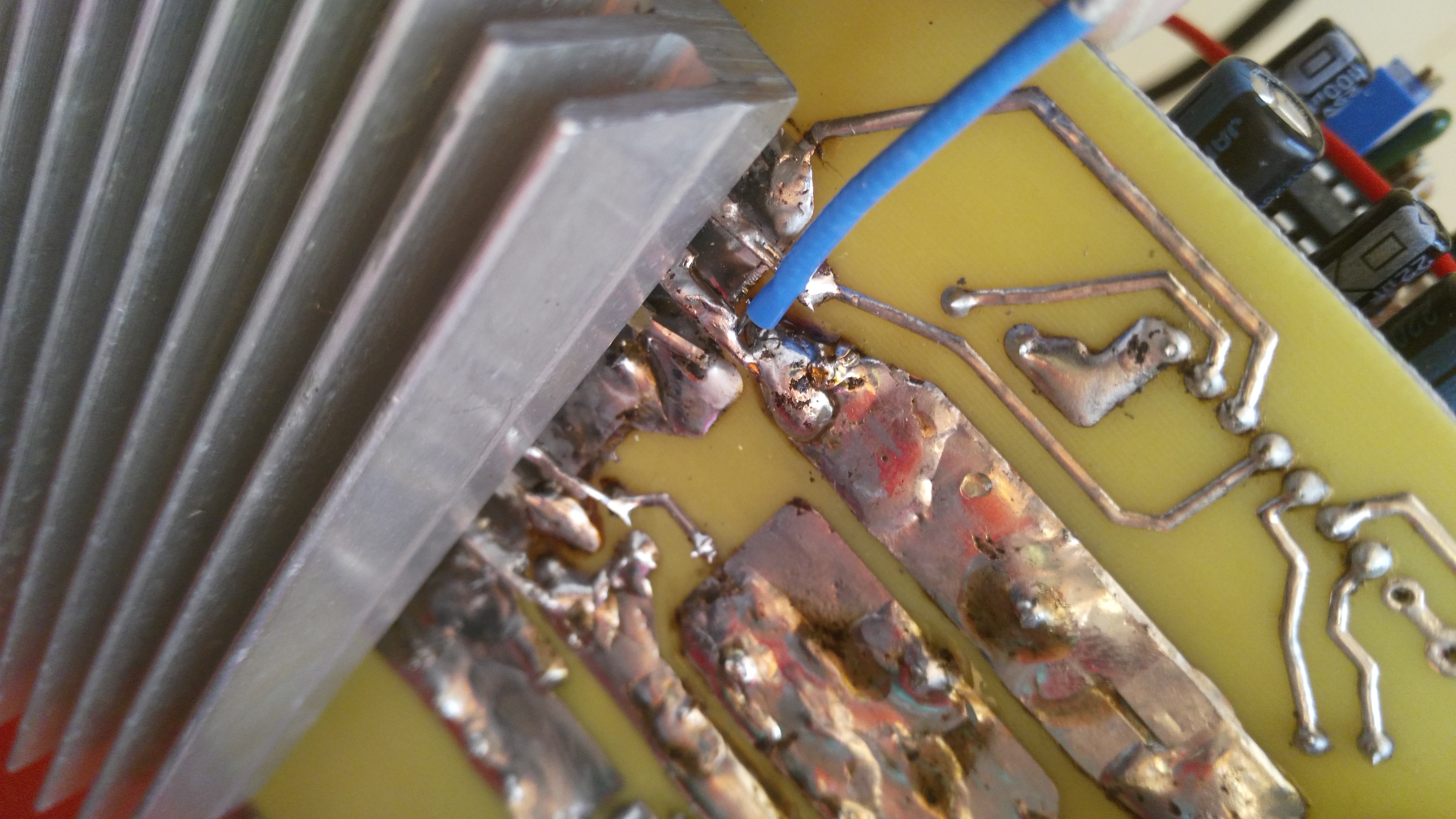

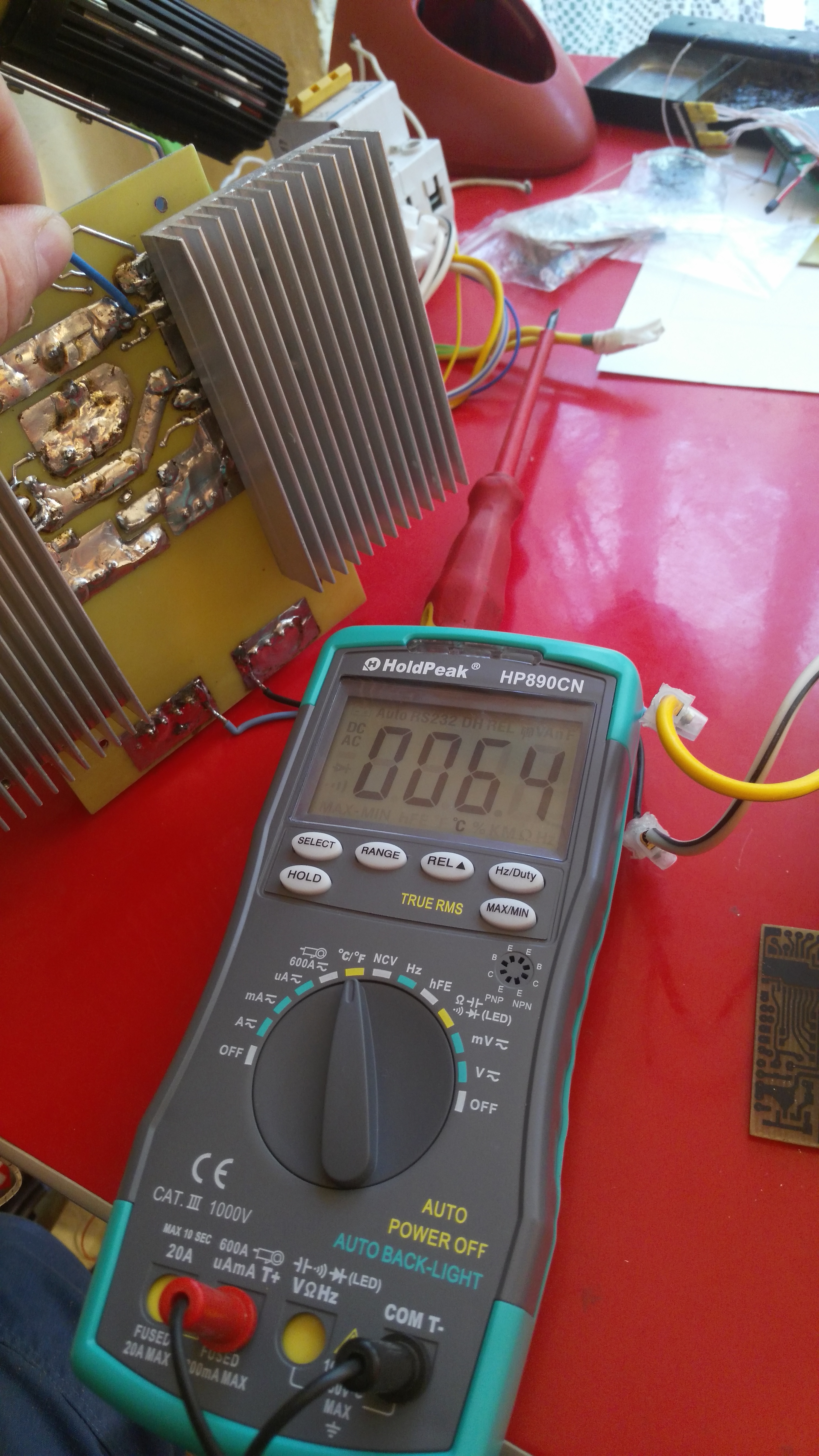

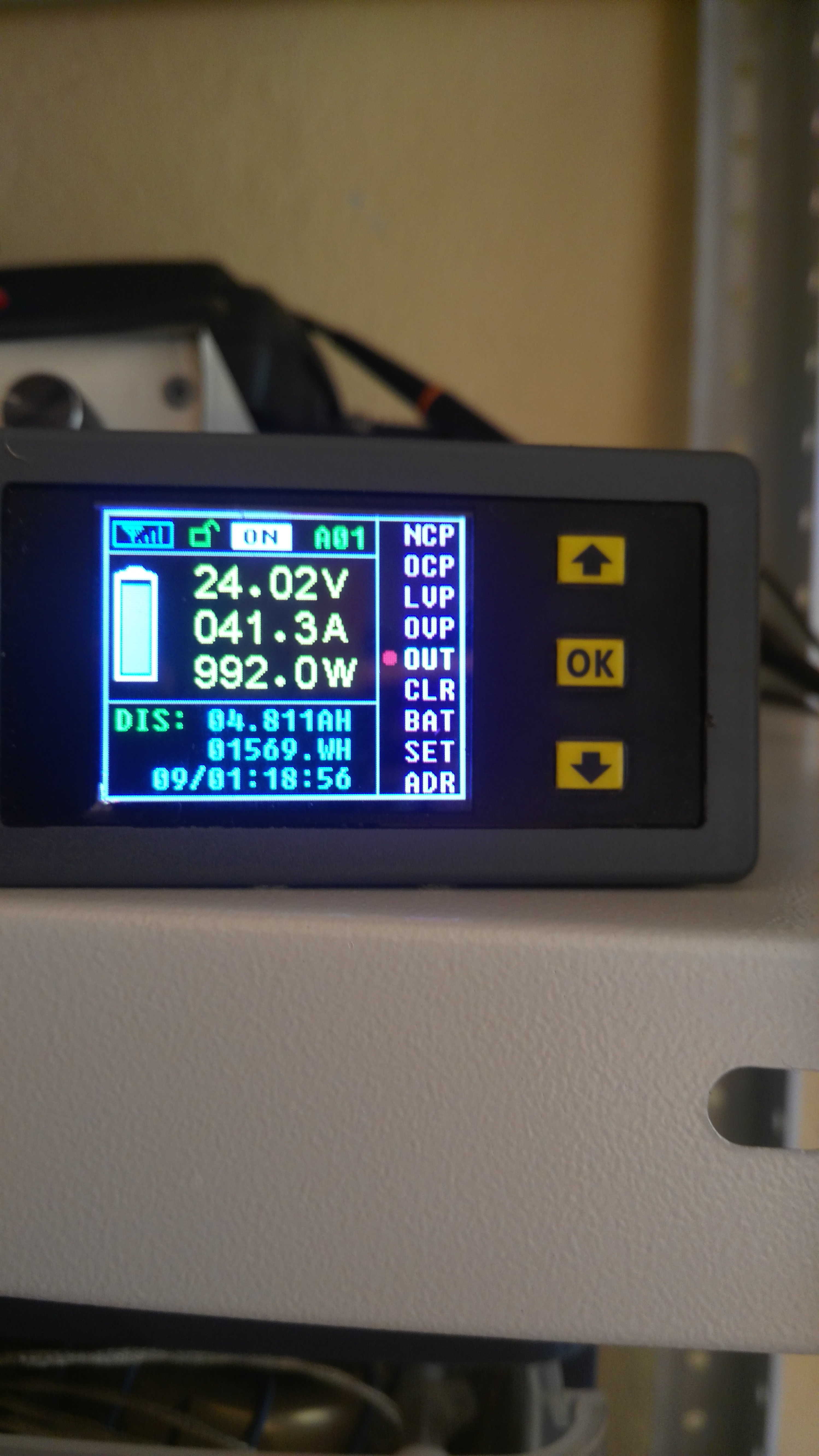

Провел тестирование транзисторов то247 с учетом не очень хороших радиаторов ножки греются всего 50-60 градусов при токе 40 ампер после 5 минут работы. Так что впринципе инвертор на 24 в будет работать и даже очень неплохо на двух модулях ДС ДС етд 59 при нагрузке 1 кВт без обдува градусов 40 . Но вот шунт греется прилично буду думать над трансформатором тока для защиты блока ДС. Кто делал защиту на трансформаторе тока для тл 494 поделитесь схемой.

очень "корректное" измерение температуры!

Да не корректное но супер точность тут и не нужна 5 минут работает ножка не кипит впринципе и все что нужно от этого измерения. А вот шунт прогрелся до 90 градусов к тому же он сильно греет электролит вобшем надо его однозначно убирать.

AL и везде радиатор!

Всем привет. переделал печатки под ТО247 корпус

vladmir67 пишет: Всем привет. переделал печатки под ТО247 корпус

Так не пойдет так как под такой вариант не удастся положить изолятор под транзистор. Нормальные керамические подкладки на худший вариант сюда выступают за корпус на 5 мм. каждая. Да и нет смысла что то особо переделывать в этой плате она хорошо скомпонована под ТО220 и ток не белее 20а На плечо просто поставить более мощные транзисторы не пойдет дорожки начнут плавится. даже с усилением.

Дмитрий привет, меня интересует рассчет транса, бублик для него я намотал из двух меньшего диаметра. Рассчет я делал на веб калькуляторе, хочу вашей консультации, вызывает сомнения сечение первичной обмотки да и хотелось бы мнение специалиста.
Заранее спасибо

Здравствуйте, уважаемые синусохотетели ...
Собрал агрегат, пока не до конца, но все же, - делюсь текущими результатами и попутно хочу задать вопрос.
С чем может быть связано то, что показано на нижеследующих видео? А именно: при подключении нагрузки (лампа накаливания 300Вт) наблюдается искажения синусоиды, сопровождаемое некоторой задержкой зажигания лампы и изменением скважности импульсов на затворах ключей (осциллограмма нижнего правого ключа по схеме из даташита). Просадки DC нет.
На данный момент подаю DC 280v и получаю AC198v. Емкость по входу - 450мкФ, дроссель 1.88мГн на сендасте, ключи - HGTG20N60A4D.
Затвор , Синус
Спасибо.
PS. Как сюда видео вставить?

viktor85 пишет: Я запускал сплит систему 1,2 кw , на одном сердечнике E55 питание было от 24v , китайцы умудряются с одного E55 выжимать под 2 kw но там уже охлаждение принудительное постоянно.

А можно по подробней Сплит инверторный или обычный. Количество ключей в ДС и В Синусе.
