Инвертор синус 50 Гц своими руками #58159

я уже сделал печатку! поздно))) Но! naiclub примерно по моей топологи печатки собрал агрегат. Судя по видео работает, были конечно проблемы но я так и не понял, в чём!?

Вложения:

Спасибо сказали nikos, vladmir67, ghj, naiclub, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад

Не в сети

vladmir67

Живу я здесь

Сообщений: 375

Больше

Инвертор синус 50 Гц своими руками #58163

Pril
вот это то что надо

Спасибо сказали naiclub, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад

Не в сети

Civ1

Живу я здесь

Сообщений: 377

Больше

Инвертор синус 50 Гц своими руками #58183

MegaVolt пишет: защита от КЗ на кампараторе и организована, также и от перегрузки. на кампораторе опорное напряжение 0.65в,
при напряжения с токового шунта больше 0.5в в течении 0.6секунды платка уходит в защиту по току.

Вылизываю очередную плату высоковольтной части инвертора и задался вопросом шунта, какой туда номинал ставить?
Входное напряжение 400В
На выходе 220Вт, инвертер 4кВт
шунт должен быть:
а) 0.5В/ (4000/220*1.44))=0.5В/26А=0.02Ом
б) 0.5В/ (4000/400))=0.5В/10А=0.05Ом

Какой вариант правильный ?

Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад 7 года 9 мес. назад от Максим Владимирович.

Не в сети

Максим Владимирович

Давно я тут

Сообщений: 108

Больше

Инвертор синус 50 Гц своими руками #58185

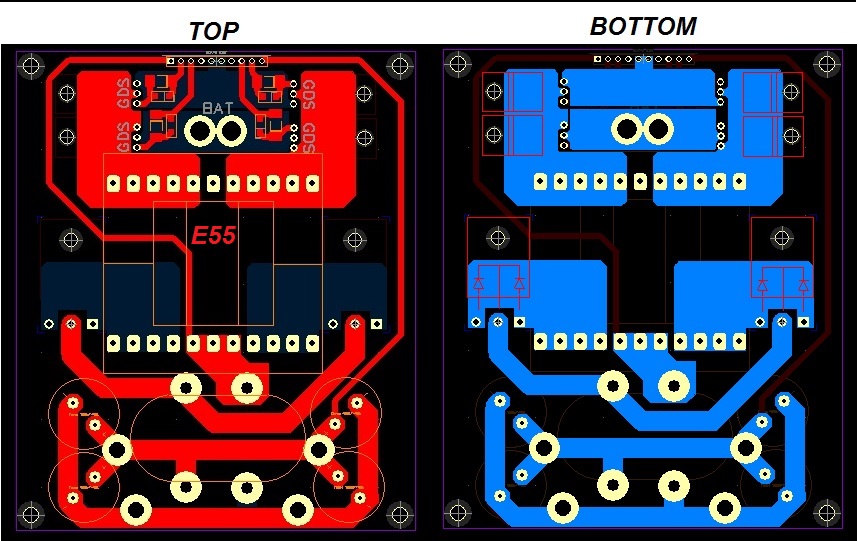

Посидел вечерком, вот результат . Хочется узнать мнение людей о такой топологии платы. Пока голая плата. Скоро прикручу защиту от КЗ по падению напряжения на сопротивлении открытого канала мосфетов , защиту от пониженного напряжения на выходе DC-DC.Размер платы 100Х120мм.

Вложенный файл:

Имя файла: DC-DC1k.pdf
Размер файла:49 KB

Вложения:

Спасибо сказали naiclub

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

7 года 9 мес. назад

Не в сети

naiclub

Осваиваюсь на форуме

Сообщений: 35

Больше

Инвертор синус 50 Гц своими руками #58189

Pril пишет: я уже сделал печатку! поздно))) Но! naiclub примерно по моей топологи печатки собрал агрегат. Судя по видео работает, были конечно проблемы но я так и не понял, в чём!?

Wrok
