Инвертор синус 50 Гц своими руками

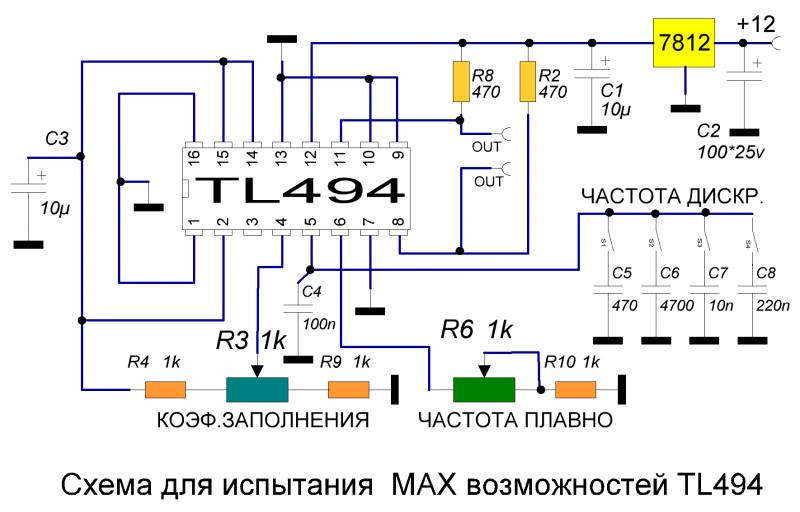

Вот схемка для испытания драйверов на вшивость.

Взято отсюда: www.radiokot.ru/circuit/digital/measure/55/



Особенности теплового расчета импульсных силовых каскадов:
www.compitech.ru/html.cgi/arhiv/02_01/stat_46.htm
Очень интересная инфа.
Если габариты по результатам расчетов устраивают, то вентилятор исключительно используем для охлаждения трансов. Все трансы в проточном коробе. В промышленности этого делать никто не будет. Экономически не выгодно. Можно конечно влупить вентилятор который побольше)) с непонятными углами атаки лопастей, влупить транзюки и потом спрашивать почему взорвалось. А можно посчитать, померить, погонять, собрать и не переживать за ключи и сэкономить денешку.
Пища для размышления и да простят меня модераторы.
В переводе: Обороты двигуна 3600. Автор уменьшил обороты вдвое. Частоту сами посчитаете. При увеличение частоты вращения, эффект пропадет. свойства магнитов.

Вот статья расчета RMS : Среднеквадратичное значение

Сейчас уговариваю китайского продавца выставить лот с голыми контроллерами EG8010 и разными залитыми в них прошивками на выбор.
A: Защита от понижения напряжения + 128x32 LCD 12832
B: Защита от понижения напряжения + LCD 3220
C: нет Защиты от понижения напряжения + 128x32 LCD 12832
D: нет Защиты от понижения напряжения + LCD 3220
Может и получится.

В этом безперебойнике на мой взгляд есть интересные решения.
И вот такой драйвер в ТО220 корпусе можно прилепить попробовать.

Решил сделать трансформаторную схему. Заработал сразу ,нагрузил 100 W лампой просело напряжение до 200 V еще 200W уходит в защиту по низкому напряжению. В чем причина? Проектировал на 2000W 24V .На выходе синус чистый. А вот на затворах Что то не то.На двух нижних вроде норма ,а на верхних не понятно.
Нижний 1
Нижний 2
Верхний 1
Верхний 2

induction.listbb.ru/viewtopic.php?f=17&t=3&st=0&sk=t&sd=a
На этом форуме очень много полезной информации по драйверам,
есть информация по самозащелкиванию драйверов и есть способы устранения.
Стоит почитать, очень много полезной инфы.

Здесь про защелкивание КМОП-структур; bsvi.ru/zashhelkivanie-kmop-struktur/
Вот еще из datasheet IR2110: Note 1: Logic operational for VS of -4 to +500V. Logic state held for VS of -4V to -VBS.
т.е. отрицательный выброс более 4в уже опасен, в некоторых форумах говорят, что 9в убивает верхний драйвер со 100% вероятностью.

Немножко инфы о паразитном диоде:
Затвор, припаян к алюминиевому покрытию. Сток , исток, подложка имеют невыпрямляющий контакт, т.е. ток идет одинаково в любую сторону.
В подложке есть 2 ниши, с N проводимостью(для N канального). Исток и подложка имеют общий провод. (есть, маломощные транзисторы, где подложка не соединена с истоком, тогда можно соединить сток, и подложку, и сток будет работать вместо истока, и наоборот, исток, вместо стока.и часто раньше в микросборках так и делали, а подложку можно использовать, как дополнительный затвор, как у полевика, с PN переходом, и есть такие схемы смесителей ).
Сток и подложка, это обычный PN переход, что по строению и есть обычный диод, его называют паразитным, а иногда технологическим диодом( по своим характеристикам не оч. хороший диод).
Как видите, площадь большая, и соотв. И может пропустить примерно такой же ток, как и при правильном включении.
Если на затвор подадите +, то дырки уйдут, (одинаковые заряды отталкиваются), и на их месте образуются электроны, т.е. происходит инверсия проводимости, и ток, без никаких переходов идет от одного контакта к другому. И сопротивление падает, как в прямую, так и обратную сторону.

Obmenkz пишет: Решил сделать трансформаторную схему. Заработал сразу ,нагрузил 100 W лампой просело напряжение до 200 V еще 200W уходит в защиту по низкому напряжению. В чем причина? Проектировал на 2000W 24V .На выходе синус чистый. А вот на затворах Что то не то.


Посмотри питание на драйверах, опору на компараторе при 100 ватах. Надеемся дроссель из схемы ликвидирован? Емкость электролитов по высокому?
Сопротивление резисторов на полевиках? или IGBT? IGBT не есть гуд для трансформаторной.

Не надо голову ломать, простой DC мотор, который крутит переменный генератор, все что нужно для получения переменного тока из постоянного в аккумуляторе.
ru.wikipedia.org/wiki/%D0%9C%D0%BE%D1%82...B0%D1%82%D0%BE%D1%80

И вообще современная техника работает на постоянном токе, переменный нужен только для доставки мощности к потребителю с минимальными потерями.

какие мы шустрые))))
не в обиду!

Ёще один умник!)) А циркуляционные насосы в двухконтурных газовых котлах и внешние для отопления? Компрессора в холодильниках? Центробежные насосы в сквжинах и колодцах, ручной эл. инструмент и т. д.? Сразу видно что человек не в посёлке живёт)
