Инвертор синус 50 Гц своими руками

8 года 1 мес. назад
vladmir67
Живу я здесь
Живу я здесь
Сообщений: 375
Больше
Инвертор синус 50 Гц своими руками #45741
я тоже делал по печатке diver52 ,у меня все работает нормально не что не горит и не греется
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад 8 года 1 мес. назад от Евгений84.
Евгений84
Захожу иногда
Захожу иногда
Сообщений: 62
Больше
Инвертор синус 50 Гц своими руками #45754
Назрел вопросик
Если я возьму кольцо из распылённого железа типа вот этого
Сердечник DT184-52
Резать болгаркой зазор уже нет необходимости ?
Или всё ровно придётся поиздеваться над ферритом.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад 8 года 1 мес. назад от Ivantsov.
Ivantsov
Завсегдатай
Завсегдатай
Сообщений: 175
Больше
Инвертор синус 50 Гц своими руками #45765

Евгений84 пишет: Назрел вопросик
Если я возьму кольцо из распылённого железа типа вот этого
Сердечник DT184-52
Резать болгаркой зазор уже нет необходимости ?
Или всё ровно придётся поиздеваться над ферритом.


ferrite.ru/warehouse/r-46-7-24-1-18-77438-a7.html

Kool Mu Проницаемость µ = 125
Спасибо сказали nikos

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад
Newnrg
Захожу иногда
Захожу иногда
Сообщений: 71
Больше
Инвертор синус 50 Гц своими руками #45781
Эталон+, как обстоят дела с ветряком? Очень интересно. Сегодня отдал столяру заготовку,- сделает мне макет лопасти по профилю naca21. Лопасть планируется длинной 1,5 м и скорее всего вакуумным формированием из ПВХ трубы. На каком материале Вы планируете делать?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад 8 года 1 мес. назад от Moloko.
Moloko
Давно я тут
Давно я тут
Сообщений: 107
Больше
Инвертор синус 50 Гц своими руками #45789
Привет всем! У меня вопрос в тему но по теории. Прошу ответить без "учи мат часть". Вот драйвер ir2110 - это 500 вольтовый драйвер ключей с изолированным затвором. В какой момент, при какой топологии, и на какой его ноге, где оно может появиться например в мосте чистого синуса, где нельзя превышать 500 вольт, используя этот, да и любой другой драйвер на такое напряжение?
Вопрос порожден тем, что ув. Эталон для раскачки выходных ключей чистого синуса делал силовые повторители на 100 вольтовых ключах. При этом оперировал 350 вольт. Получается он сделал 100 вольтовый драйвер? Как это работает?)
В теории затвор сток не должен быть более 20 вольт, что такое тогда 500 вольт?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад
nik23111
Давно я тут
Давно я тут
Сообщений: 125
Больше
Инвертор синус 50 Гц своими руками #45796
владимир а на плате 2 микры по 8 ножек это что у тебя?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад 8 года 1 мес. назад от ION.
ION
Завсегдатай
Завсегдатай
Сообщений: 212
Больше
Инвертор синус 50 Гц своими руками #45806

Moloko пишет: Привет всем! У меня вопрос в тему но по теории. Прошу ответить без "учи мат часть". Вот драйвер ir2110 - это 500 вольтовый драйвер ключей с изолированным затвором. В какой момент, при какой топологии, и на какой его ноге, где оно может появиться например в мосте чистого синуса, где нельзя превышать 500 вольт, используя этот, да и любой другой драйвер на такое напряжение?
Вопрос порожден тем, что ув. Эталон для раскачки выходных ключей чистого синуса делал силовые повторители на 100 вольтовых ключах. При этом оперировал 350 вольт. Получается он сделал 100 вольтовый драйвер? Как это работает?)
В теории затвор сток не должен быть более 20 вольт, что такое тогда 500 вольт?

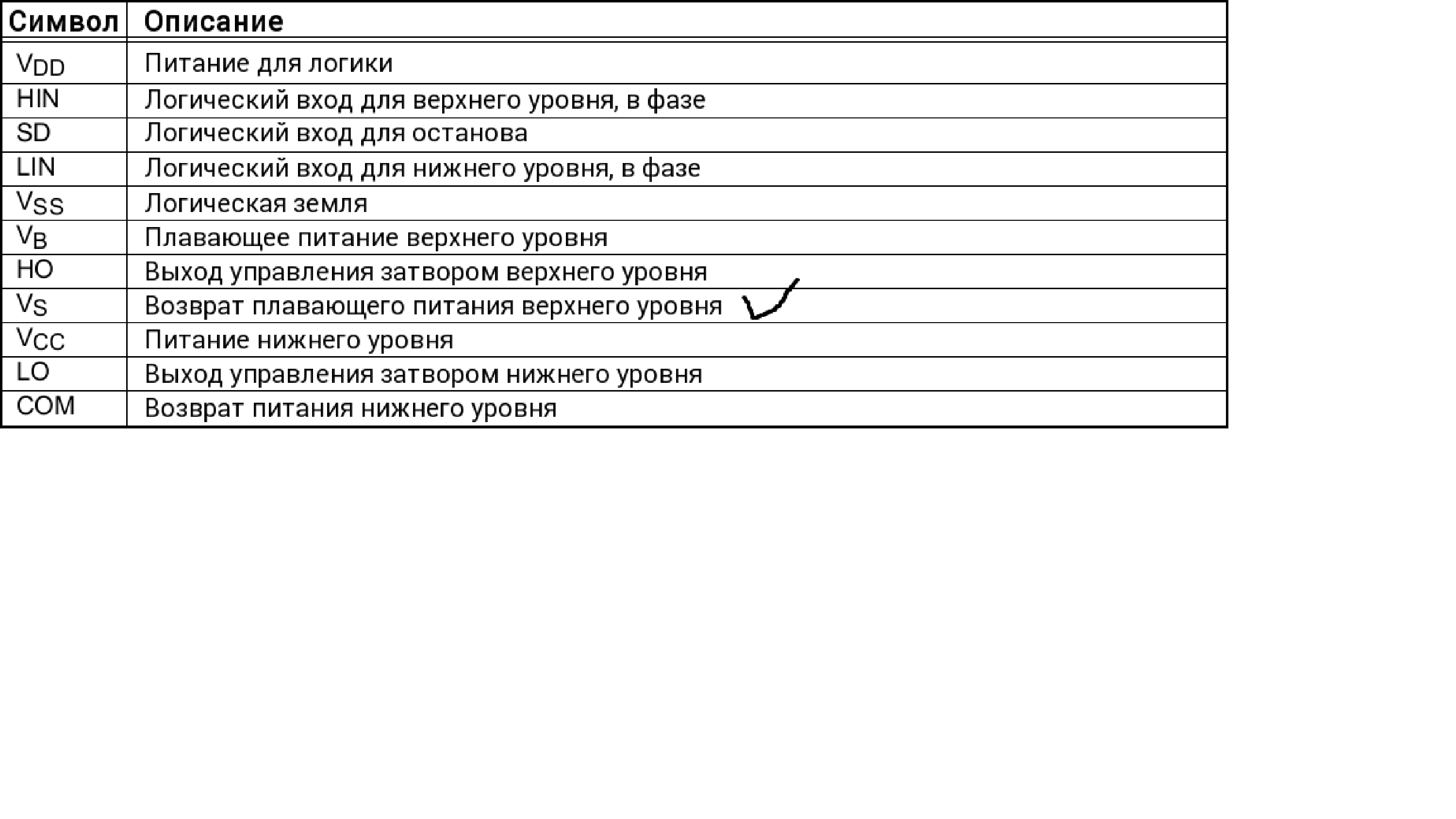

МАХ 500V-это максимально приложенный потенциал к 5 ноге IR2110-2113.Смещение!!!!


Вложения:
Спасибо сказали Moloko

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад 8 года 1 мес. назад от Moloko.
Moloko
Давно я тут
Давно я тут
Сообщений: 107
Больше
Инвертор синус 50 Гц своими руками #45812
Большое спасибо ION. Никак не могу по полкам разложить. Нельзя ли поподробнее смещение чего относительно чего?
Я так понимаю что ограничение это в 500 вольт связано с макс напряжением нижнего транзистора драйвера, или нет?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад
ION
Завсегдатай
Завсегдатай
Сообщений: 212
Больше
Инвертор синус 50 Гц своими руками #45815

Moloko пишет: Большое спасибо ION. Никак не могу по полкам разложить. Нельзя ли поподробнее смещение чего относительно чего?
Я так понимаю что ограничение это в 500 вольт связано с макс напряжением нижнего транзистора драйвера, или нет?

Там все разжевано..
Почитайте внимательно...
savepearlharbor.com/?p=255786

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

8 года 1 мес. назад 8 года 1 мес. назад от diver52.
diver52
Завсегдатай
Завсегдатай
Сообщений: 304
Больше
Инвертор синус 50 Гц своими руками #45855
Пока постепенно собираю платы. Все на работе пропадаю. Но уже диодный мост и батарею кондеров спаял. Переделал старую плату - разделил ее на 2, чтобы конденсаторов хватило - нашел у себя, какие были. Напряжением 250...400 В и емкостью 150...560 мкФ. Набрал батарею на 1400 мкФ - думаю вполне достаточно. Т.е. одна такая батарея на один DC-DC блок.
Далее немного поэкспериментировал с менее масштабной схемой - преобразователь авто усилителя. Прямо отслеживаю тенденцию. Мотаешь мало витков в первичке (примерно как по калькулятору) - получаешь высокий ток х.х. и высокую мощность. Увеличиваешь число витков - резко снижаешь ток х.х., но и мощность падает - просадка по напряжению больше. Вот и думаю, может мне уменьшить количество витков в первичке с 4-х до 3-х? Просто нужно найти золотую середину. Феррит у меня Е65. Калькулятор считает 2 витка (вернее, даже 1,4). Делал я их - ток х.х. был достаточно велик. 4 витка ток х.х. идеален (0,12 А при 12 В), но зато напряжение просаживается, и снять более 500-600 Вт нереально.
Владимир
За ролики спасибо. :) КПД получился 90%. Кстати, у меня он был чуток повыше - где-то 92% при малой нагрузке. И затем с ростом нагрузки он увеличивался. Советую погонять схему в более суровых режимах и подключить не паяльник, а к примеру 2 последовательных галогенки от прожектора на 500-1000 Вт. Или можно подключить два последовательно соединенных утюга или электроплитки. Было бы интересно посмотреть на КПД.
Кстати, на чем намотаны ферритовые трансы? И сколько витков в первичке? Стоят ли дроссели после диодного моста на выходе? На чем мотались (феррит с пропилом)? И какая индуктивность?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
