Генератор синуса для исследований

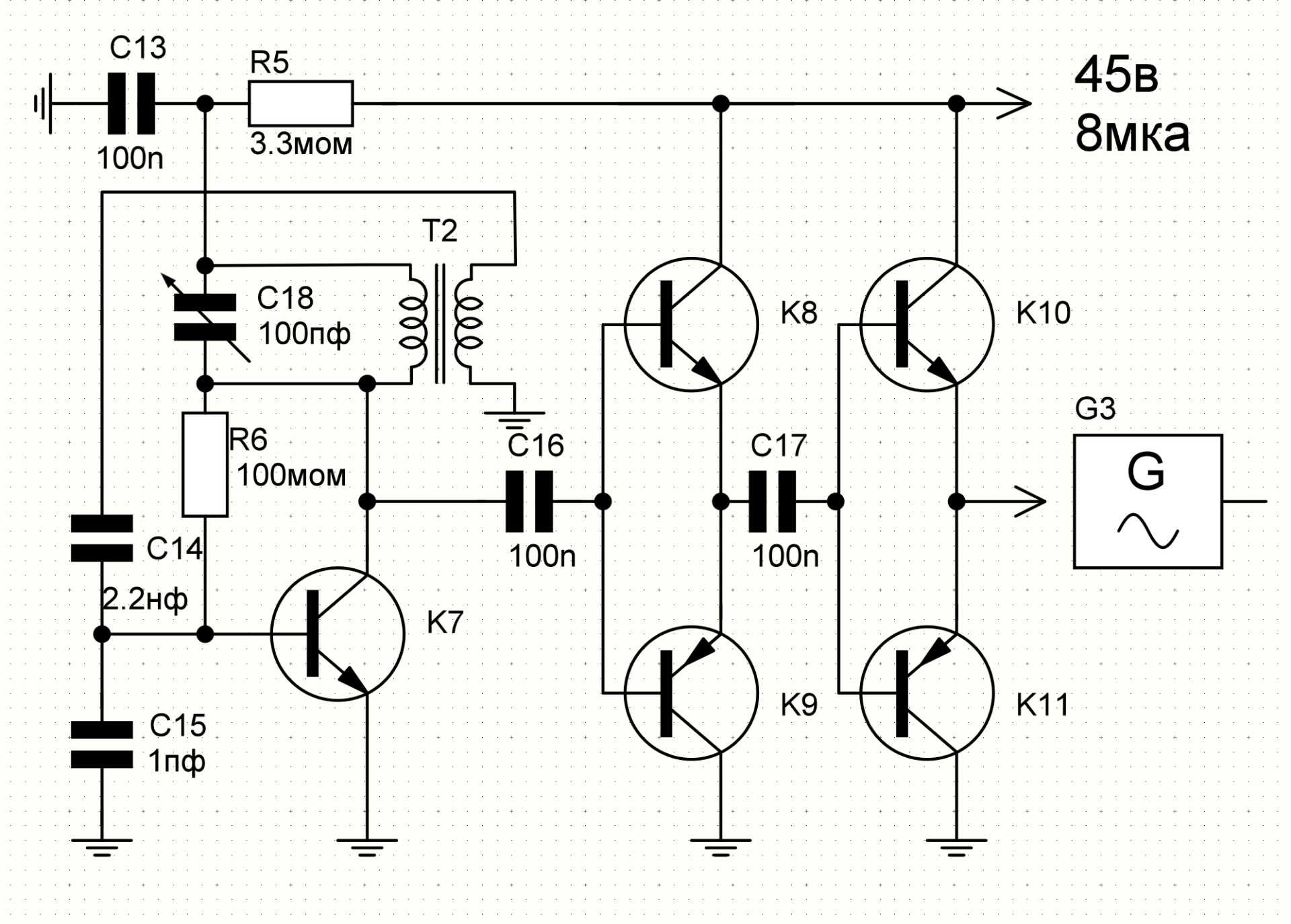

Нашел выход сделать супер экономичный ген синуса , 45 вольт питание и 8 мка потребление

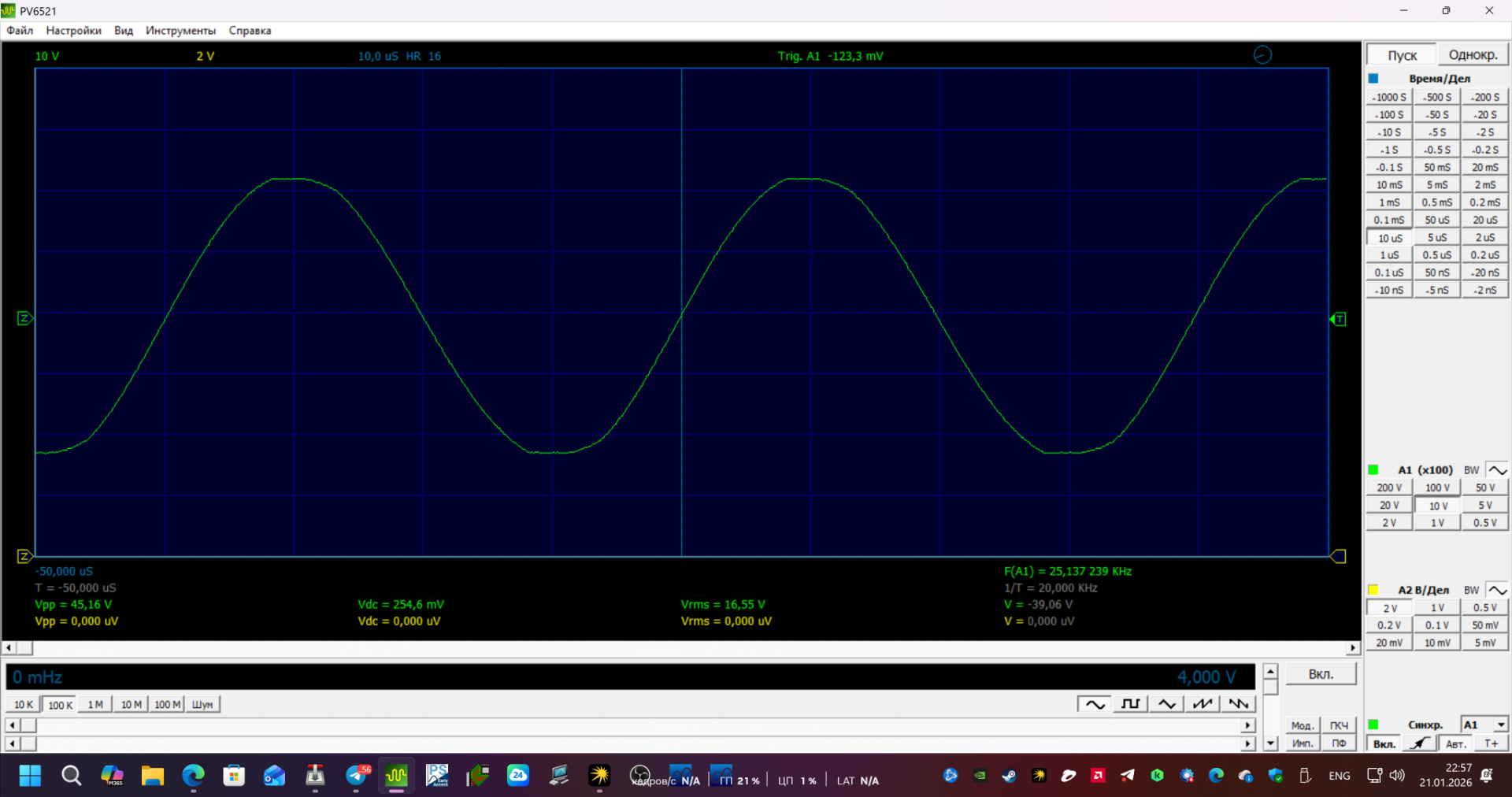

осциллограмма



трансформатор купить тут aliexpress.ru/item/1005004314316876.html...713531444.1767602503

транзисторы BC847C и BC857C


резистор 3.3 мом подбирается чтоб на выходе был чистый синус с небольшим ограничением по верхам
100 мегаом покупается там же на али

Xrom пишет:

Нашел выход сделать супер экономичный ген синуса , 45 вольт питание и 8 мка потребление

осциллограмма

трансформатор купить тут aliexpress.ru/item/1005004314316876.html...713531444.1767602503

транзисторы BC847C и BC857C


резистор 3.3 мом подбирается чтоб на выходе был чистый синус с небольшим ограничением по верхам
100 мегаом покупается там же на али

хром всё это херня. начнёш чёто питать и ток будит не 8 мка а значительно больше

[/quote]
хром всё это херня. начнёш чёто питать и ток будит не 8 мка а значительно больше[/quote]


Я так и знал что именно ты ответишь и именно это ,

ну да ладно , моя тема для людей ищущих

если посмотреть пдф транзисторов они тянут 100 миллиампер при токе потребления генератора 8 мка кпд 99.992 %

обьясню почему я перешел на синус , потомучто резонансный трансформатор при синусе меньше сопротивляется

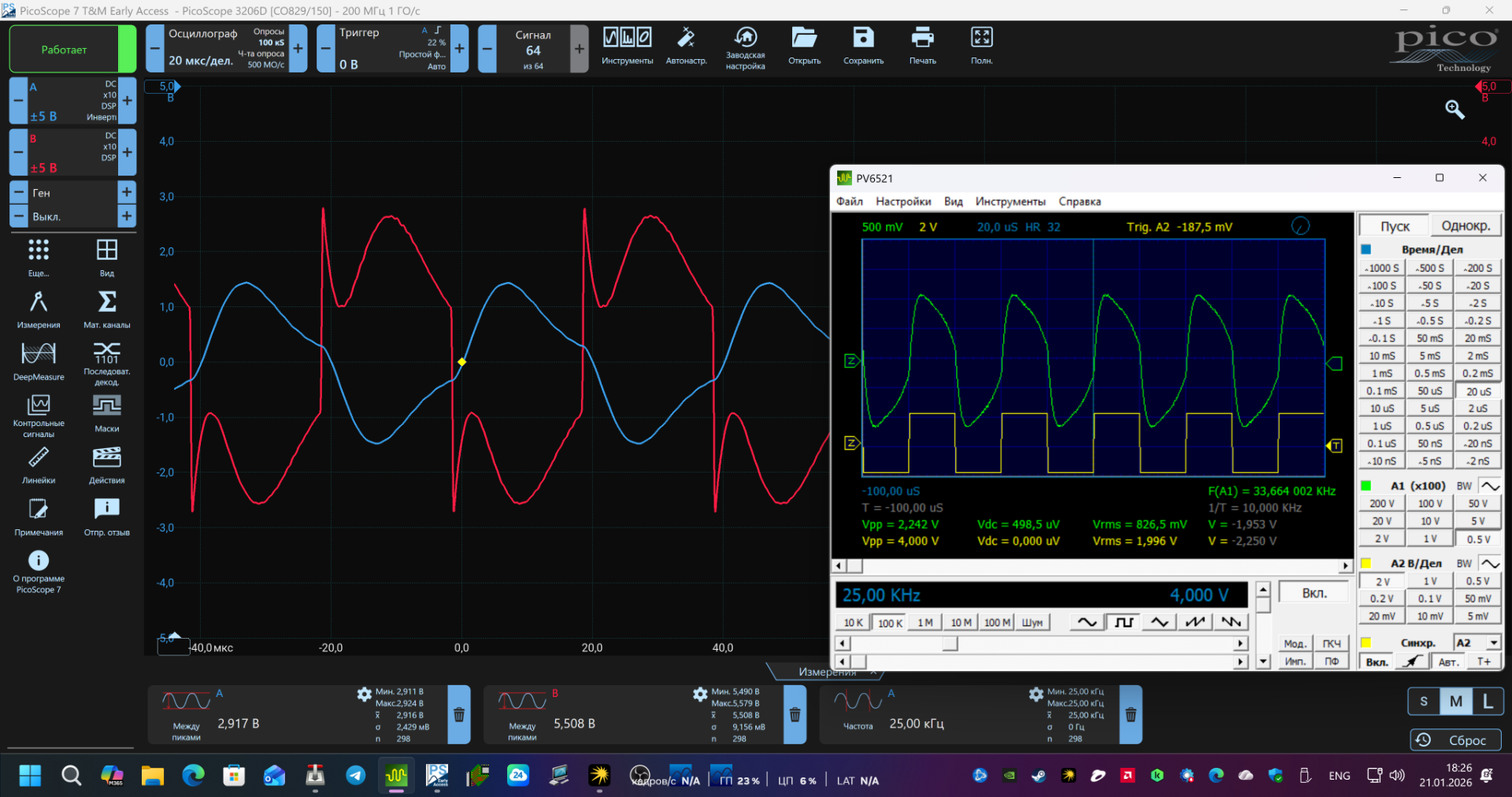

внизу 2 скрина , когда я включил ген на прямоугольники , видно как обммотка сопротивляется , а при синусе как было на выходе 4 вольта так и пришло на транс , красный луч именно замеры на катушке

Xrom...
Крутые картинки...
А вот как по вашему - если в синусе брать четвертушку , то можно на основе "набегания" развить теорию о получении полу/волны или ТОРа (вихревого образования ) ...?
Ну, или вы согласны что существует 2-а взаимонаправленных состояния ЭНЕРГИИ в одном и том же согласующем устройстве ?

Ну, или вы согласны что существует 2-а взаимонаправленных состояния ЭНЕРГИИ в одном и том же согласующем устройстве ?


да согласен что 2 состояния , если в схеме по питанию стоит кондюк то + это один вихрь - другой

хром хернёй занимаешься. знакомый делал синус типа так. не мог себе позволить потратить кучу бабла на хороший преобразователь

Юрий М...
//...делал синус типа так. не мог себе позволить потратить кучу бабла на хороший преобразователь //

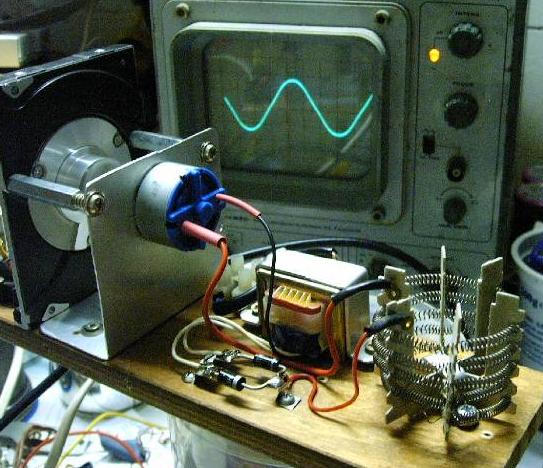

Я сделал по простому (когда понадобился хороший синус) . Закрутил моторчик от винчестера ,- получил и синус и 3-х фазку!

И вообще - эксить нужно с идеальной формой, а с такими "брызгами" как у ТСа ,- возможна масса ошибок ...(без обид! Xrom)...просто ненавязчивая рекомендация...

Юрий М пишет:

хром хернёй занимаешься. знакомый делал синус типа так. не мог себе позволить потратить кучу бабла на хороший преобразователь

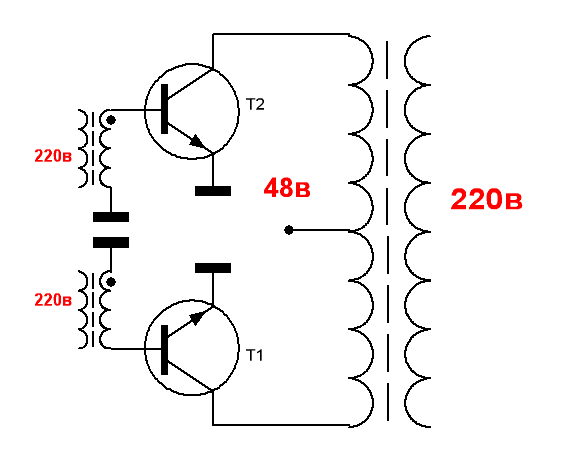

Не правильно нарисовал Юра, коллекторы на землю (корпус), эмиттера на обмотку трансформатора. В базу резисторы по 2 Ома.
