Анализ установки Васмус #79740

Ионисторы тут не нужны.Тут частоту подхватить нужно.
Куча конденсаторов в правом нижнем углу, это настройка модулятора, подбирается в резонанс.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Viaceslav_C_

Живу я здесь

Сообщений: 875

Меньше Больше

Спасибо получено: 877

Анализ установки Васмус #79745

качер первая частота , в спиральном две , четвертая на съемном .
качер как селективная частота для лавинного сброса однополярного импульса со спирального, работают в паре.

Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

spaceon

Заблокирован

Сообщений: 1465

Меньше Больше

Спасибо получено: 615

Анализ установки Васмус #79753

Васмус, для чего он нужен в твоей установке?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Russo

Живу я здесь

Сообщений: 485

Меньше Больше

Спасибо получено: 377

Анализ установки Васмус #79781

По поводу пермаллоя, Васмус сказал что можно использовать феррит:
Можно использовать нч феррит типа НМ 3000.
Установка работать будет не долго, рассыпется в песок кольцо, проверено, но поиграться можно.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Russo

Живу я здесь

Сообщений: 485

Меньше Больше

Спасибо получено: 377

Анализ установки Васмус #81814

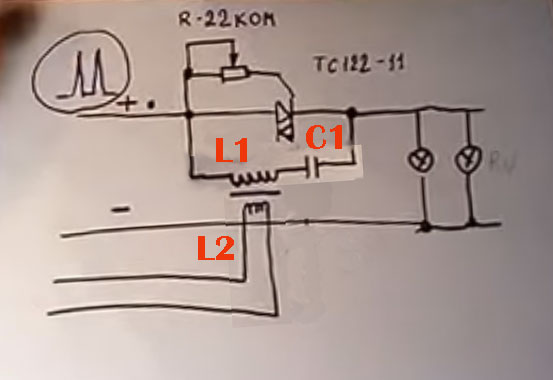

Собрал модулятор по схеме Васмуса, только применил семистор BT136-600.

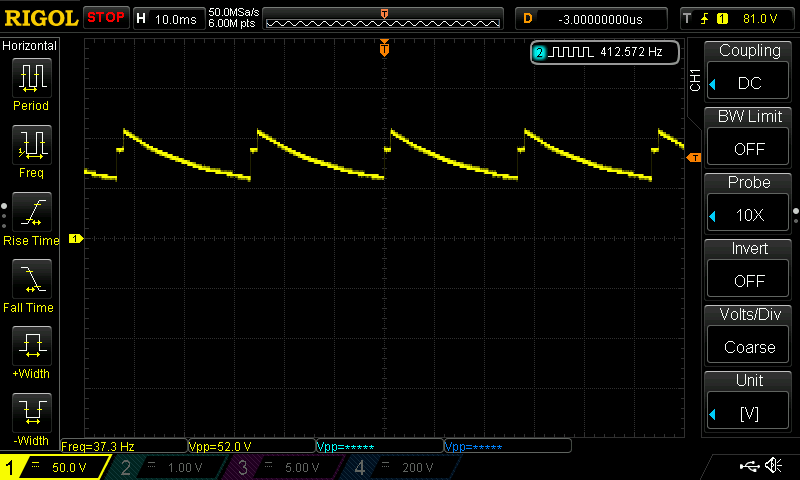

Думал всё нормально, но подключив осциллограф к нагрузке увидел, что напряжение на лампе полностью не прерывается. Примерно 50 В всегда на нагрузке.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Это семистор "подтравливает", или так должно быть в этой схеме?

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

vpk

Завсегдатай

Сообщений: 285

Меньше Больше

Спасибо получено: 181

Анализ установки Васмус #81819

Думал всё нормально, но подключив осциллограф к нагрузке увидел, что напряжение на лампе полностью не прерывается. Примерно 50 В всегда на нагрузке.

Запитана схема от импульсов или от постоянки? Если от импульсов, конденсатор С1, после отключения сиристора, начинает опять заряжаться через нагрузку и нагрузка постоянно под током.
Не может же быть что симистор недозакрывается?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Russo

Живу я здесь

Сообщений: 485

Меньше Больше

Спасибо получено: 377

Анализ установки Васмус #81821

Да, резистор меняет частоту. Так же частоту задаёт кондёр. Схема запитана от постоянки.
Мне уже подсказали, попробую подобрать индуктивность дросселя.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Russo

Живу я здесь

Сообщений: 485

Меньше Больше

Спасибо получено: 377

Анализ установки Васмус #81874

Поставил ТС122, стало лучше. На 10Гц закрывается полностью, но чем выше частота тем больше начинает "подтравливать". Индуктивностью регулируется ширина импульса, чем больше индуктивность тем шире импульс.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Russo

Живу я здесь

Сообщений: 485

Меньше Больше

Спасибо получено: 377

Анализ установки Васмус #81894

diod пишет: Ширина импульса регулируется величиной емкости, стоящей последовательно с индуктивностью! А длительность "полочки"(горизонтальный участок) регулируется величиной индуктивности дросселя!!!

Верно, я имел в виду длительность импульса. Ошибся.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

sevzirfo

Завсегдатай

Сообщений: 176

Меньше Больше

Спасибо получено: 85

Анализ установки Васмус #86566

Подробное описание работы устройства, как сделать, настроить и запустить ( многосерийное видео )
БТГ номер 13
