fominyh-asd пишет: Благодарю за инфу, но один вопрос. Как я понял это для Теслы, длина ВВ длина земли имеет значение, а здесь качер, куда землю цеплять и соответственно учитывать с ВВ?
Все так же, просто длину заземления (если оно короткое) мотаем вместе с ВВ, то есть при намотке ВВ сразу учитываем заземление. Просто в процессе настройки надо перемещать индуктор, он естественно будет немного выше домотанной части. Хотя это не факт, все зависит еще и от индуктора, вполне возможно, что он разместится ниже всей ВВ, хотя это нежелательно и поэтому надо настраивать сам индуктор. Витков 4-5 шинки и провод питания желательно чтоб был с крокодильчиком.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Классно нарисовал! Лишь чуть дополню: при построении катушки теслы (качера) по приведённой методике необходимо соблюсти условие: длина провода от заземлителя, до конца катушки (антены) должна быть равна нечётному количеству четвертей волны... И всёViaceslav_C_ пишет:
Да ладно, кто захочет - поймет, ну а что, не правильно что то нарисовал?Magur пишет: Умеешь ты объяснять
Это не настройка, это смысл катушки Теслы.
![:) :)](/media/kunena/emoticons/smile.png)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
![:) :)](/media/kunena/emoticons/smile.png)
Жутко правильное дополнение, надо было бы дорисовать все полностью. Действительно, при несоблюдении, постройка и настройка окончится крахом.
Огромное спасибо.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Viaceslav_C_ пишет: Я понимаю, что почти все здесь гуру, поэтому эта инфа для тех, кто еще не до конца понимает и пытается разобраться и правильно собирать установки
quote]

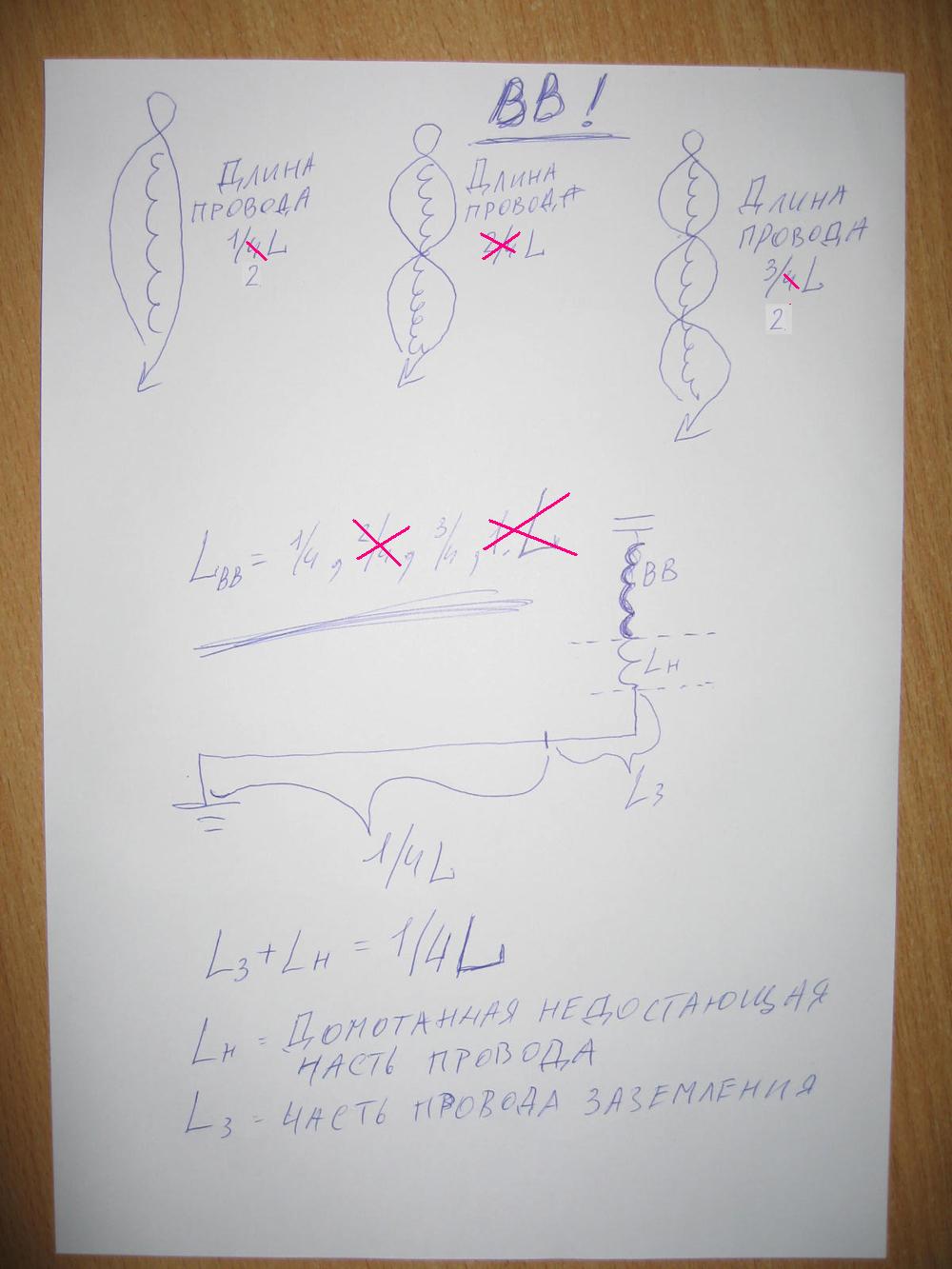

Извиняюсь за качество, спешил.
чуток подправил...
ПС Если волна напряжения во вторичке ТТ отражается от противоположного конца на минимуме амплитуды - то это полуволна, если на максимуме - четвертьволна...
Слишком много мужчин и женщин, стали сдуру гонять за ней....
(А. Макаревич)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
jay80 пишет: Длинна заземления не играет ни какой сути!!! Выбросите эту чушь из головы
-хи
jay80, вот не ожидал от тебя такой левой заявы, юморист.
Пример из практики, у меня два заземления, 20м и 12м. Тесла настроенная с учетом земли 20 м, на 12м уже работает хуже, сбивается резонанс, особенно это заметно по искажению синуса тока.
Васмус когда показывал видос на природе, говорил что долго провозился с настройкой из-за заземления.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
смотрите ещё раз SR 193. он говарит что нет не каких колебателных контуров, имеет в виду ВЧ, с длинами волн, и ТД, выходная катушка скорее дроссель, строчечник для высокого напряжения, а не для ВЧ, он постоянно исправляется при разговоре о дуге.
думаю дроссель (насос) при схлопывании поля, паглощает превлечённые высоким напряжением свободные заряды. плюс обратка из земли. У БП обратноходов, входной сигнал и выходной развязаны по времени, отсюда нет влияния на источник питания нагрузкой, сколько вогнали столько и получили, а тут плюс прибавочка при обратке и от ВН и земли, пришла.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Если на вид система кажется простой, это не значит что нет никаких процессов.
Не забывай, у него намотанно на феррите, частота у него своя. Есть еще как минимум две катушки.
Намотанная катушка уже является колебательным контуром, даже без конденсатора.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
в ВЧ трансе на феритовам кольце две катушки, в стандартном исполнении ,это транс а не колебательный контур.
да дроссель это насос, и качер тоже насос, да могут быть варианты, да тот и другой отстраиваются на минимум потребления, максимум отдачи, и минимум влияния.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Viaceslav_C_ пишет:
Всё верно, только забыл диаметр земли посчитать поскольку по Тесле волна отражается от стороны земли противоположной заземлению.
патент тебе в помощь
![;) ;)](/media/kunena/emoticons/wink.png)
я пробовал, не получилось, может диаметр не правильно рассчитал, может частота высокая была (дедушка Тесла пишет что не выше 20кГц должна быть).
может у тебя получится.
Удачи!
![:) :)](/media/kunena/emoticons/smile.png)
