Анализ установки Васмус

Вы бы хоть прежде чем рисовать хоть немного сравнили бы с фотографиями и видео от Васмуса, ну правда не выдерживает никакой критики.
Ну что продолжим, анализ фото, вот занятная вещь подмечена:

смотрите на самое первое видео и ищите там тунельник и тор , их там нет, васмус пошел по стопам капы для маскировки, тунельник можно использовать для лучшего запуска но он не обязателен поймете сами , я много дал . так что давайте дерзайте.

sada пишет: держите мученики

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Sada две индуктивности включены параллельно.
Ты пробовал эту схему? Или только что нарисовал.

natasha пишет:

mibii пишет: Вы бы хоть прежде чем рисовать хоть немного сравнили бы с фотографиями и видео от Васмуса, ну правда не выдерживает никакой критики.
Ну что продолжим, анализ фото, вот занятная вещь подмечена:

vasmus пишет: Уважаемые!
Никто промышленный шпионаж не отменял.

natasha, в качестве ответа на мой вопрос о количестве проводов идущих от/к плате Пуска (а их всего 3 штуки, один из которых приходит с Лампы, второй с Тиристора, третий провод пока не разобрал)
Васмус прислал фотку, якобы с многожильными проводами, так вот эта фотка и есть увод в сторону,
Востановление правой части макета не представляет труда, каждый контакт виден и сюда по количеству припоя на каждом контакте многожильных проводов там нет.

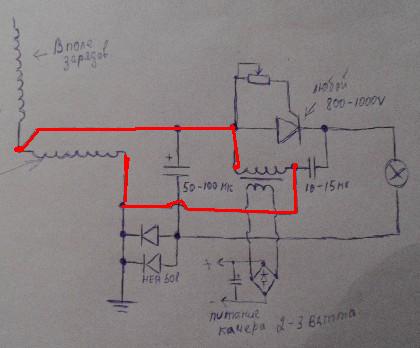

sada пишет: держите мученики

Sada извини, но в данной схеме небольшая не стыковка. Васмус, когда объяснял работу тиристорного узла, подчеркнул, что питается этот узел импульсами, а не постоянным напряжением, как в данной схеме. По данной схеме тиристор будет всегда открыт через резистор,(20к это не помеха) проверял.

И что неправильно? Все правильно САДА нарисовал, просто кондер на 10мКф не там поставил.

Вот если дорисовать те несколько деталек, то тогда схема будет работать от постоянного напряжения, но Васмус говорил, что она как раз и не работает. А по данному варианту схемы тиристор постоянно открыт, говорю же проверял. Поэтому работать она будет если ее питать короткими импульсами, а вот как они образуются это надо понять.

XYAMAN с пропорцией частоты не попал, даже рядом.

sada Опечатка, может? Кажется, что катушка коротит трансформатор, или всё так?

Частота качера у Васмуса 1.3-1.5 Мгц
