Анализ установки Васмус

natasha пишет:

Наверное я не так что то понял

спс...
с такой распиновкой работать не должно...но есть одно но...p-n-p переход...тогда совсем иное дело...подождём Васмуса...может прокомментирует...хотя и говорит, что кт805...

Запутался я совсем. Вот на этом что на фото электролите диод. Мы наверное о разных электролитах говорим. Не пойму кт805 к этому относится?

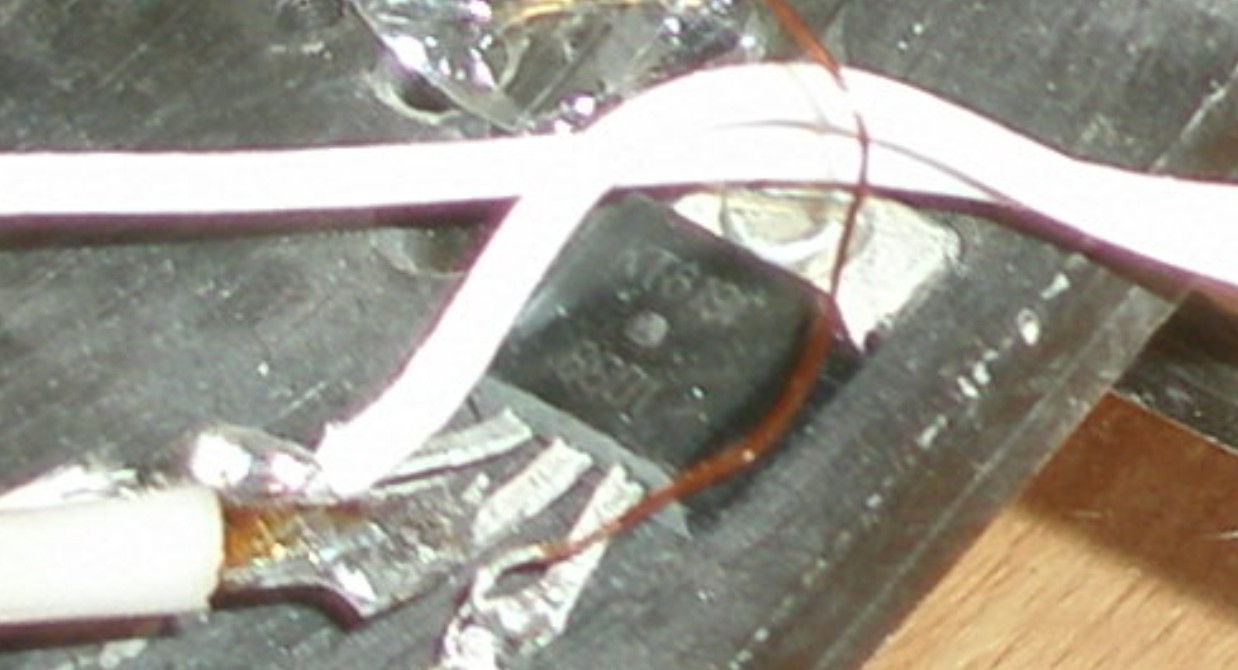

КТ819Г по моему.

XYAMAN пишет: На плате припаяны две трубки, это типа разъем для кварца. Но это не приемник, это схема генератора на кварце. Частота около 15-28мгц

может быть несущая частота.

XYAMAN пишет: К

По поводу кт819г, чтото сомнительно чтоб на нем работал качер, у меня не запускался... укого вышло на кт819 запустить качер? Есть такие?

У меня запускался без проблем на КТ819, но работает все же хуже чем Кт805, отдача в два раза меньше.

XYAMAN на КТ819 то же запускал качер.

XYAMAN пишет: Какой ток потребления был?

Сейчас уже не помню, но стриммер небольшой миллиметров 5

Добавите туда Мехрана Кеше.

vpk пишет:

natasha пишет:

Наверное я не так что то понял

спс...
с такой распиновкой работать не должно...но есть одно но...p-n-p переход...тогда совсем иное дело...подождём Васмуса...может прокомментирует...хотя и говорит, что кт805...

Запутался я совсем. Вот на этом что на фото электролите диод. Мы наверное о разных электролитах говорим. Не пойму кт805 к этому относится?

Нет этот электролит к качеру НЕ относится

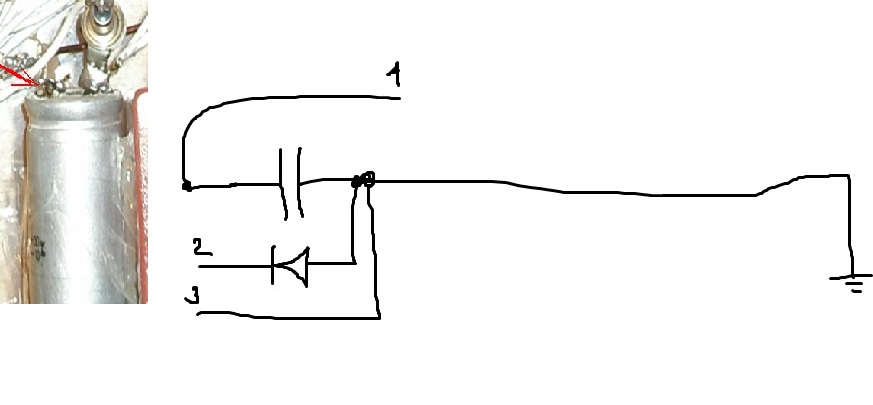

Вот немного деталей по его соединению
куда они идут - скину позже

diod пишет: Электролит я уже писал для чего, а диод возможно стоит параллельно анод-катод тиристора в обратном включении, чтобы убрать выброс. Вот нижняя правая часть установки. Можно и на двух тиристорах исполнить, а можно и на четырех. Но там уже управление другое, немного посложнее.

Схема включения диода у вас неверная,
как ни странно, но нужно плясать от этого, (видео по правильному включению диода)

jay80
И причем тут Василий?
Это фотка качеродрочеров отсюда: x-shoker.ru/forum/20-475-12
