Анализ установки Васмус

Alexol пишет:

natasha пишет: ругайте, исправляйте...нет здоровья, чтоб подробнее рассмотреть...
другими словами "займёмся делом"...

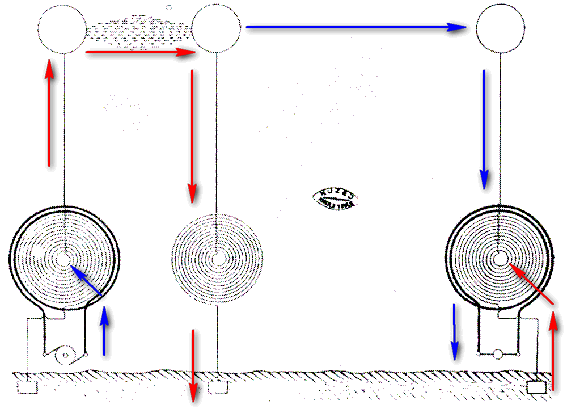

Весь девайс Васмуса, мне очень напоминает т.н. "усиливающий передатчик" Теслы. Правда, не ту схему, которую мы привыкли видеть в его патенте по беспроводной передаче энергии, а рисунок из якобы потеряной страницы в заявке на этот патент. Приходилось когда то читать такой бред. Страничка (которая якобы потеряна) хранится (опять же - якобы) в Белградском музее Теслы. Когда я ее откуда то выцарапал, почему то вспомнил про рисунок с давно почившего Капиного сайта TMZ. Ну и когда увидел установку Васмуса, опять вспомнилось. Может принцип один, а реализация у Капы и у него разная?
Опять же, остается открытым вопрос - откуда прибавка... Фиг его знает. Тариэл говорил, что "из окружающего пространства, или среды". Тесла, м.б. тоже растолковывал. Только вряд ли чего то сохранилось. Во всяком случае в открытых источниках.

П.С. Кто то упоминал спиральный генератор - гляньте работу Пальчикова и Рябчуна по генератору Белкина–Жарковой с доп. витком, там интересная осциллограмма с НЧ колебаниями мосле импульса в 60 н/сек. Наверное в коаксиале такое тоже можно организовать.

А может еще подумаем?

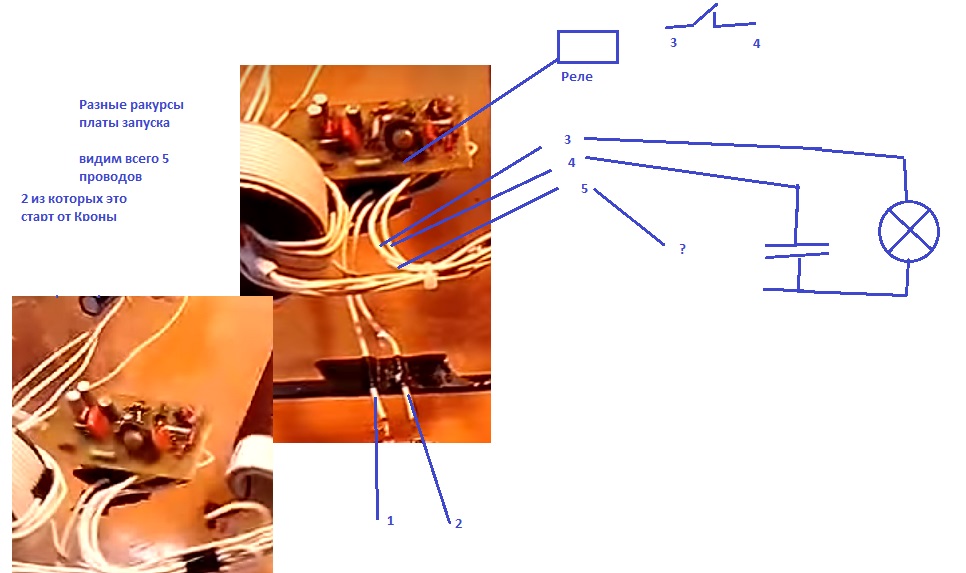

Прошу обратить внимание на интересные детали по схеме запуска
Нам доподлинно известно (в чем признался Васмус) что реле на плате запуска есть,
Кроме того, по видео мы достаточно ясно видим, что на плату приходят/выходят всего 5 проводов
2 из которых - это стартовые для кроны, Итого остаются всего 3 провода, назначение 2-х из которых вполне очевидна
наличием Релюшки - это коммутация нагрузки.

Остается 1 провод (!)

Внимание вопрос что можно сделать одним проводом ? схемой запуска ?

remell пишет: Похоже нужно сворачивать удочки.

Нда не айс. Давно заметил появление небольшой головной боли после запуска качера

mibii пишет: Прошу обратить внимание на интересные детали по схеме запуска
Нам доподлинно известно (в чем признался Васмус) что реле на плате запуска есть,
Кроме того, по видео мы достаточно ясно видим, что на плату приходят/выходят всего 5 проводов
2 из которых - это стартовые для кроны, Итого остаются всего 3 провода, назначение 2-х из которых вполне очевидна
наличием Релюшки - это коммутация нагрузки.

Остается 1 провод (!)

Внимание вопрос что можно сделать одним проводом ? схемой запуска ?

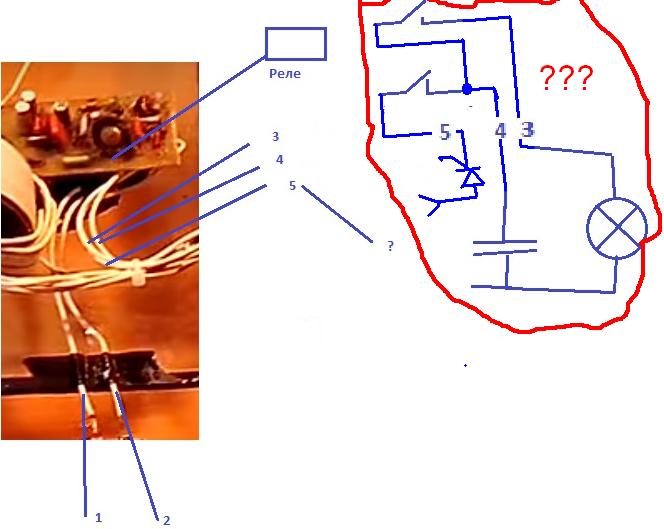

А так если? Контакты на реле отрегулированы так, что сначала конденсатор заряжается и потом нагрузка подключается?

Вижу вы не поняли сути моего вопроса,
из 3 проводов, два для контактов реле и относятся к нагрузке, остается один провод,

Схема пусковая, но если почти все провода относятся к нагрузке, и ни один из них даже не идет
на загадочный "Тунелый резонатор", то что это схема запускает ?? Пуск чего ? этим одним проводом ?

Напоминаю что также нам доподлинно известно со слов Васмуса, что на в основе Тенельного резонатора стоит плата баласта с энергосберегайки, и в основе полумост а его надо как -то запитывать, откуда он берет питания совсем не очевидно, учитавая что с платы пуск идет один провод...

i11.pixs.ru/storage/3/0/8/ZashitaJPG_4138086_19681308.jpg


Уважаемые!
Никто промышленный шпионаж не отменял.
Это банальная защита изделия.
Не забивайте себе голову по количеству проводов, посмотрите внимательно на фото. Вы поймете о чём идёт речь.
Да, реле стоит, но только для коммутации потоков.

Я оказался прав насчет реле, так и есть коммутация потоков.
Vasmus, тебе понравился мой рисунок с твоей установкой?

vasmus пишет: i11.pixs.ru/storage/3/0/8/ZashitaJPG_4138086_19681308.jpg


Уважаемые!
Никто промышленный шпионаж не отменял.
Это банальная защита изделия.
Не забивайте себе голову по количеству проводов, посмотрите внимательно на фото. Вы поймете о чём идёт речь.
Да, реле стоит, но только для коммутации потоков.

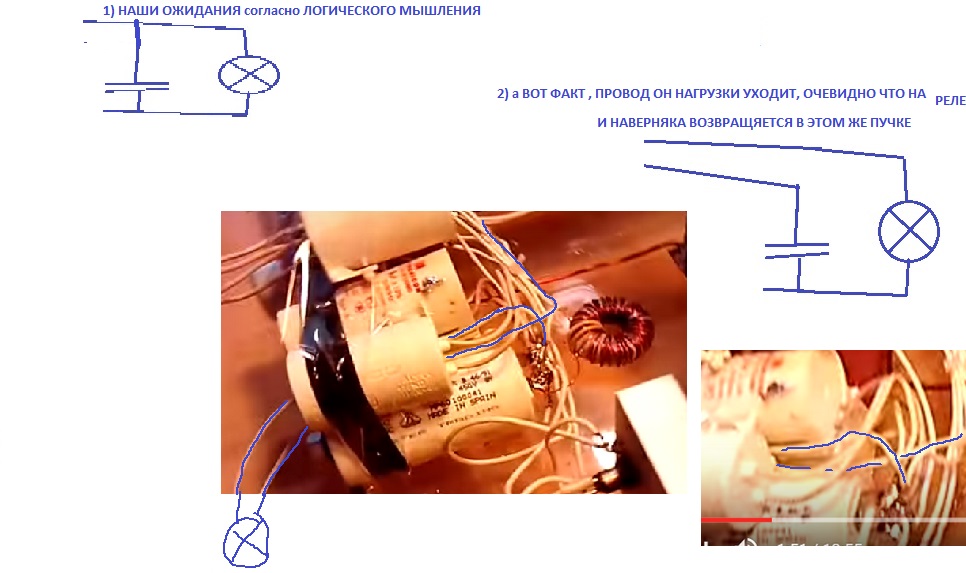

Васмус спасибо , Честно не очень убедительно, прошу взглянуть :

vasmus основная идея вашей установки зарядить конденсатор(ы) (буферную емкость) используя 2_ю качерную обмотку, используя заземление для зарядки конденсатора(ов) Верно?
