Анализ Установки с качером - 2

prishelec пишет:

Святолуг пишет: пришелец, какую фотку неиз. происхождения?
файлы те я слушал.

Там картинка в посте 38152.... Что скажешь?....

там шестиляр почемуто 5 слоев, это не верно, насчет индуктора верно, он гдето 11-14 метров.

кто что может подсказать, какой ФЕТ использовать в качестве ключа?

для питания его 12-50 вольт irfz44n, для питания 50 -190 волльт irf640, irf640n, irf630. для питания 190-380 вольт irf740.

незабудь хорошо охлаждать. если становиться горячим, надо быстро выключать питание, подходит его конец работы.

Saeed пишет: Дима, а зачем гонять 24 вольтами? гоняй тем что ген выдает. один черт толку никакого... тут по-ходу надо найти свою местную частоту на которой оркестр заиграет. и от неё уже плясать длину провода и так далее. Где-то ещё дедушка Смитт показывал распределение разных "этих" частот по штатам. Наверняка и у нас есть такие карты совдеповские, надо у антенщиков военных поспрашивать. Вспомнить бы как эти частоты называются.

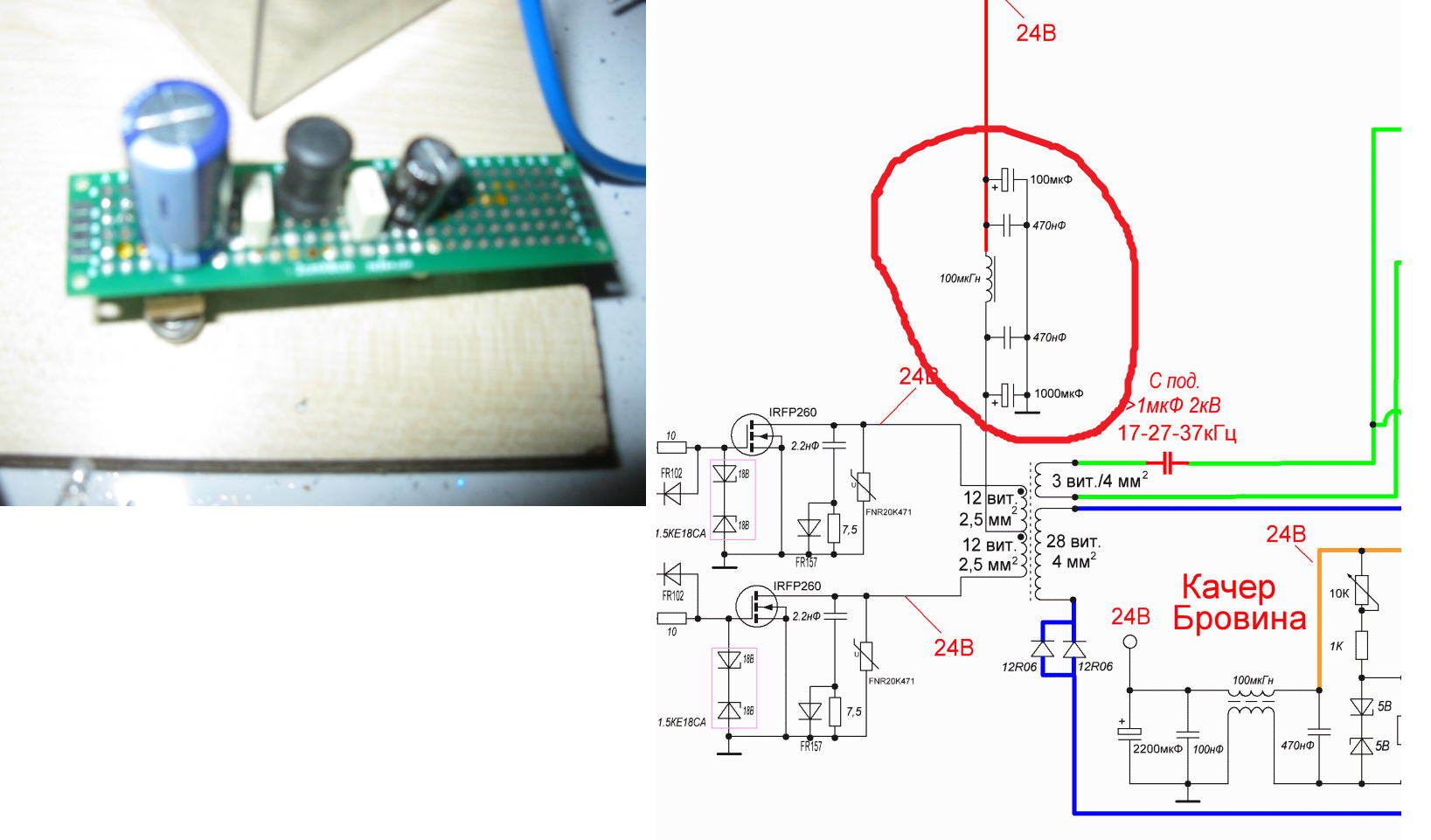

У меня тут другая беда. Настроил значит качер с обвесом на нужную частоту (кстати теперь могу книгу написать как это настраивать с точностью до 0,5 кГц). Стал включать пушпул, и задымила вот эта платка. Как её вообще правильно делать? может дроссель маленький или верхняя сторона макетки закоротила? Только не смейтесь!

я толтко могу написаить ч то дросель должен быть из толстого провода, вероятно он и задымел, и дорожки шырокие.

prishelec пишет: На затворе 8 вольт ? Вы шо , смеетесь ?????!

а что? он начинает уже открываться при 2-4 вольт. поэтому достаточно минимум 7 вольт наверное. зачем перенапрягать драйвер и излишнеее напряжение подавать?

prishelec пишет: На затворе 8 вольт ? Вы шо , смеетесь ?????!

максимальное напряжение затвор-исток (З-И) у IRFP460 ±20 В.
4 В — это максимальное пороговое напряжение, при котором транзистор начинает открываться.
и чем оно больше 4 вольт тем больше он открыт (если полевик открывается не полностью, то он греется).
Saeed пишет:
Дима, а зачем гонять 24 вольтами? гоняй тем что ген выдает.
так то оно так, а если понадобится сделать управляемую теслу на частоте скажем 2мГц, а полевик выше 700кГц не тянет......

Saeed пишет:
Стал включать пушпул, и задымила вот эта платка.
Поддерживаю Святолуга, провод в дросселе потолще и дорожки на плате пошире (а лучше поверх дорожек пропаяй проводом примерно диаметром примерно 1мм), меня это спасало.

soufianemb пишет: ребята переходити на микроконтроллер будет повеселее

Можете программировать Arduino DUE?
Недорого от $12 цена этого контроллера.

Святолуг пишет: спрашивали для чего шняга нужна? я думаю, это больше лишняя деталь, автор поставил, заработало и все начали ставить. хотя может эта установка, думаю, и без шняги прекрасно работать, как и без обратных витков на вторичной обмотке тесла.

Специально для Вас, от автора
"Для чего нужна вот эта "шняга""

dima085 пишет:

prishelec пишет: На затворе 8 вольт ? Вы шо , смеетесь ?????!

максимальное напряжение затвор-исток (З-И) у IRFP460 ±20 В.
4 В — это максимальное пороговое напряжение, при котором транзистор начинает открываться.
и чем оно больше 4 вольт тем больше он открыт (если полевик открывается не полностью, то он греется).
Saeed пишет:
Дима, а зачем гонять 24 вольтами? гоняй тем что ген выдает.
так то оно так, а если понадобится сделать управляемую теслу на частоте скажем 2мГц, а полевик выше 700кГц не тянет......

Он у меня и на 1.5Мгц работал при 12В на затворе. Правильно управлять надо.
Читайте даташит, там все написано по поводу напряжения на затворе.

tesla-nsk пишет:

Святолуг пишет: спрашивали для чего шняга нужна? я думаю, это больше лишняя деталь, автор поставил, заработало и все начали ставить. хотя может эта установка, думаю, и без шняги прекрасно работать, как и без обратных витков на вторичной обмотке тесла.

Специально для Вас, от автора
"Для чего нужна вот эта "шняга""

автор набормочил чего хотел, но ни то что на самом деле есть я проверял и хоть с шнягой, хоть без нее тот самый синус возле антены, если бы там был бы импульс он был бы виден. извините если кого обидел. и руслан говорил, что эта шняга только для подстройки частоты.
