Схемы

я там с верху добавел ПушПул к этой схеме с печаткой!!

и конечно ПолуМост!!!!



сдесь выкладеваю сбор качеров

cosmolv пишет: Ну вот, переделал печатку етого Пуш-Пула. Хотел без етих джамперов, не как по другому неполучилось расрулить. Но... както так

----

Поясните пожалалуйста возможности этой схемы и в часности назначение подстроечников PHASE-2 и отвода SYNC (TT)

Всем здравия. А кто-нибудь собрал по этой схеме установку?

Спасибо за схему

Спасибо за схему. А кто-нибудь начал собирать генератор по схеме?

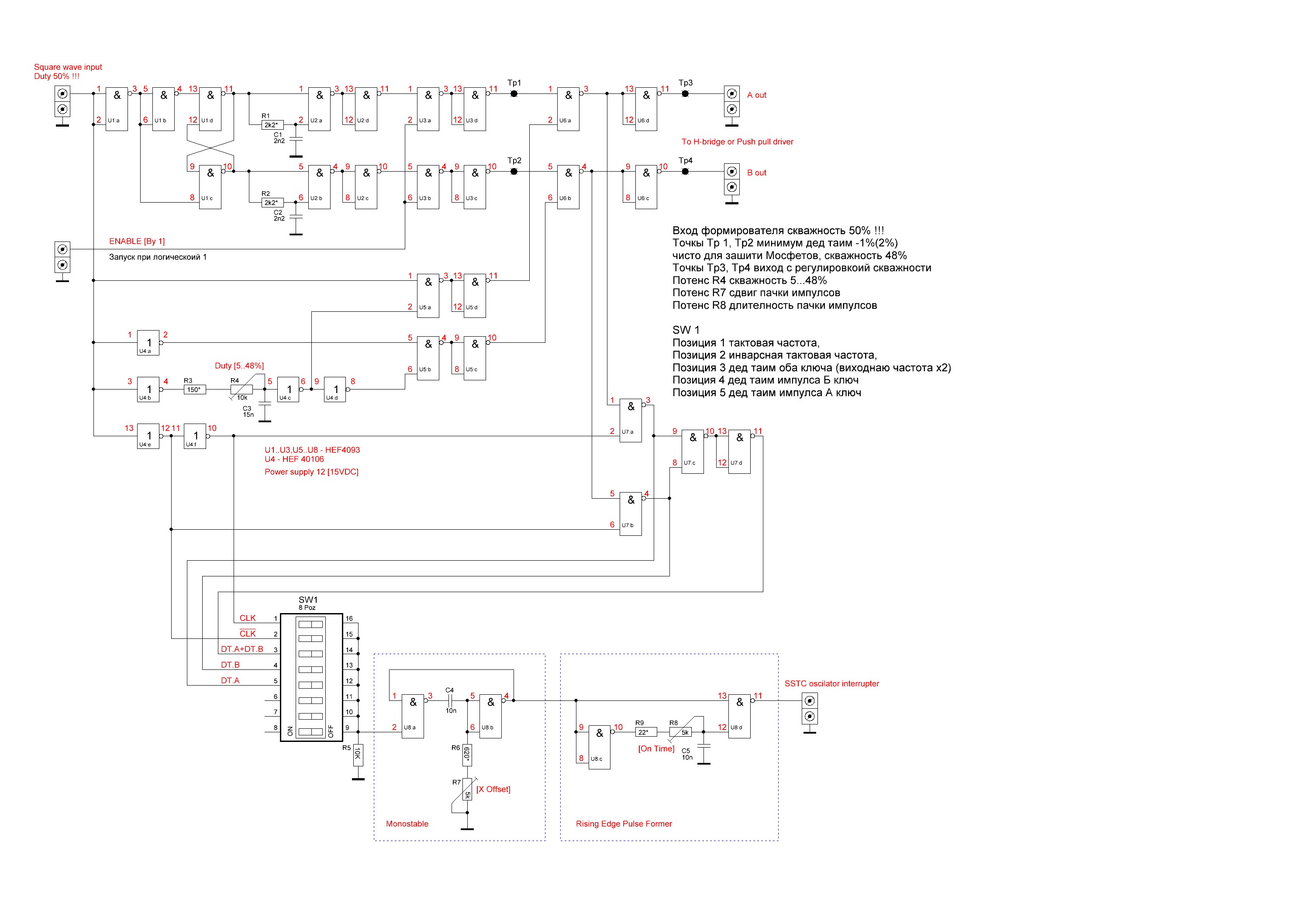

Тут одна моя схемка которую недавно создал, может кому пригодится.
Она позволяет использовать однотактный генератор прямоугольно сигнала с скважности 50%.
Выход Формирователя двухтактной под Пуш-Пул или полу мост с регулировкой скважности от 5...48(49)%, временно задающие РЦ цепочки подстраивается как надо (диапазон элементами на схеме примерно 15..22кГц), встроена универсальная синхронизация для Твердотельный Тесла трансформатор.

Схема несложная все на логике.
Схема мне работает вместе с полноценном синтезаторе частот "PLL" ( Делитель входной частоты - Генератор тактовой частоты - Фазовой компаратор и ГУН ) собрано на HEF4046 + HEF4059 работает адекватно и правильно. Монтаж платы 2 сторонка под ВЧ монтаж !!!
Можно сделать модульную конструкцию на несколько плат по меньше.

Ну продолжаем друзья

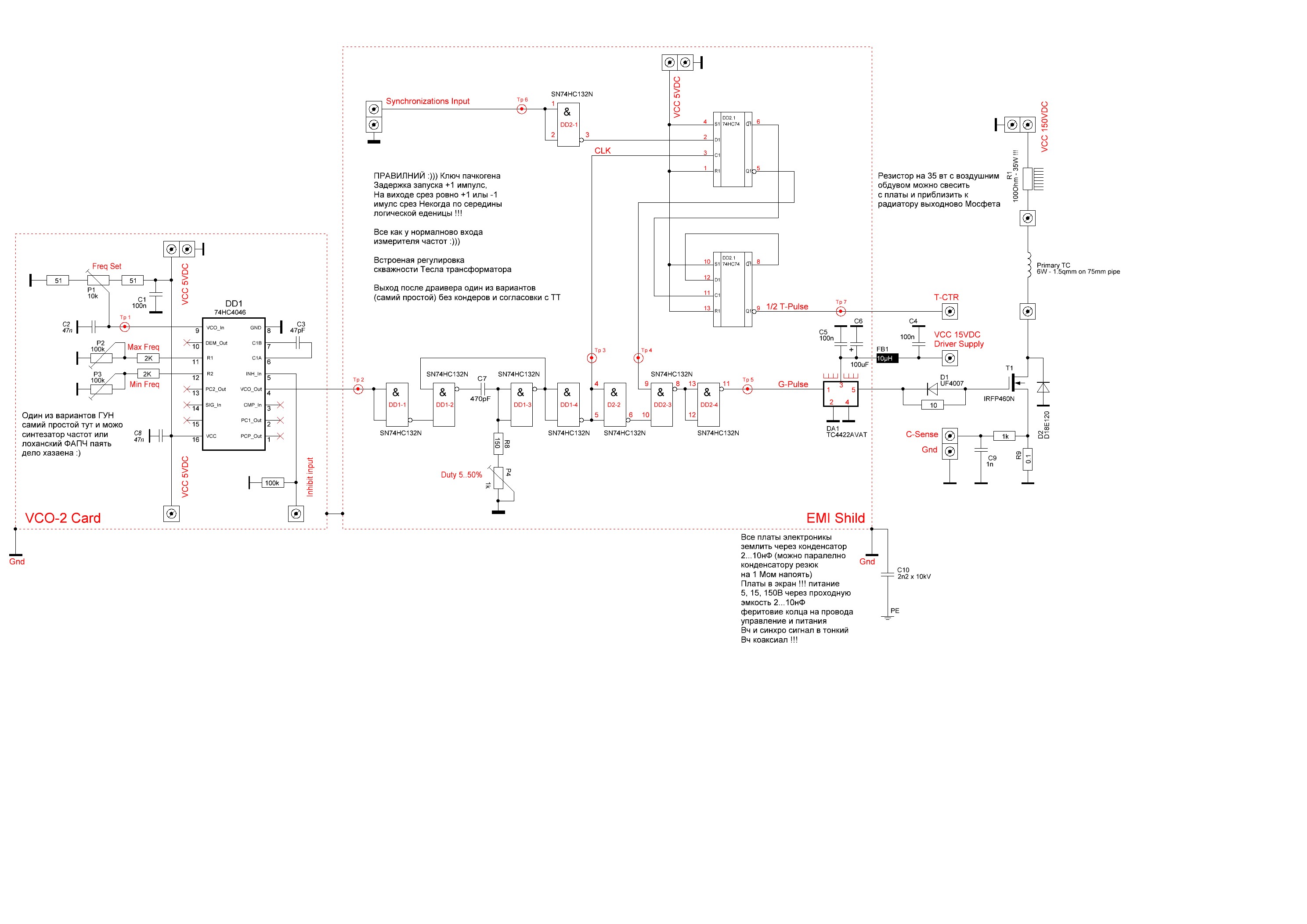

Решил "Зашарить" еще одну свою схемку, будет продолжение первой схемы
Тут нам и сам модулятор для Теслы, текстом на схеме (СОРЙ за орфографию мой С - ПЛАН немеет корректора право правления )

Короче На вход подается Синхро импульс с формирователя, создается пачки импульсов с несущей частоты от 0,5 до 5 МГц с ровным началом и концом пачки, срез по середине импульса когда логическая единица 1 или 0 исключена ! срез по спаду фронта всегда ну короче работа Дата триггера за все

Упс !!! незабудь преобразовать уровень КМОП на ТТЛ между этих плат

CD4013 Приветствую!
А нельзя ли писать, так в описаниях свои суждения, чтобы было понятно, без ошибок и грамотно.
Ну что это такое, Вы посмотрите что Вы пишите.......

Постараюсь
