Ну я же получил, как видите.

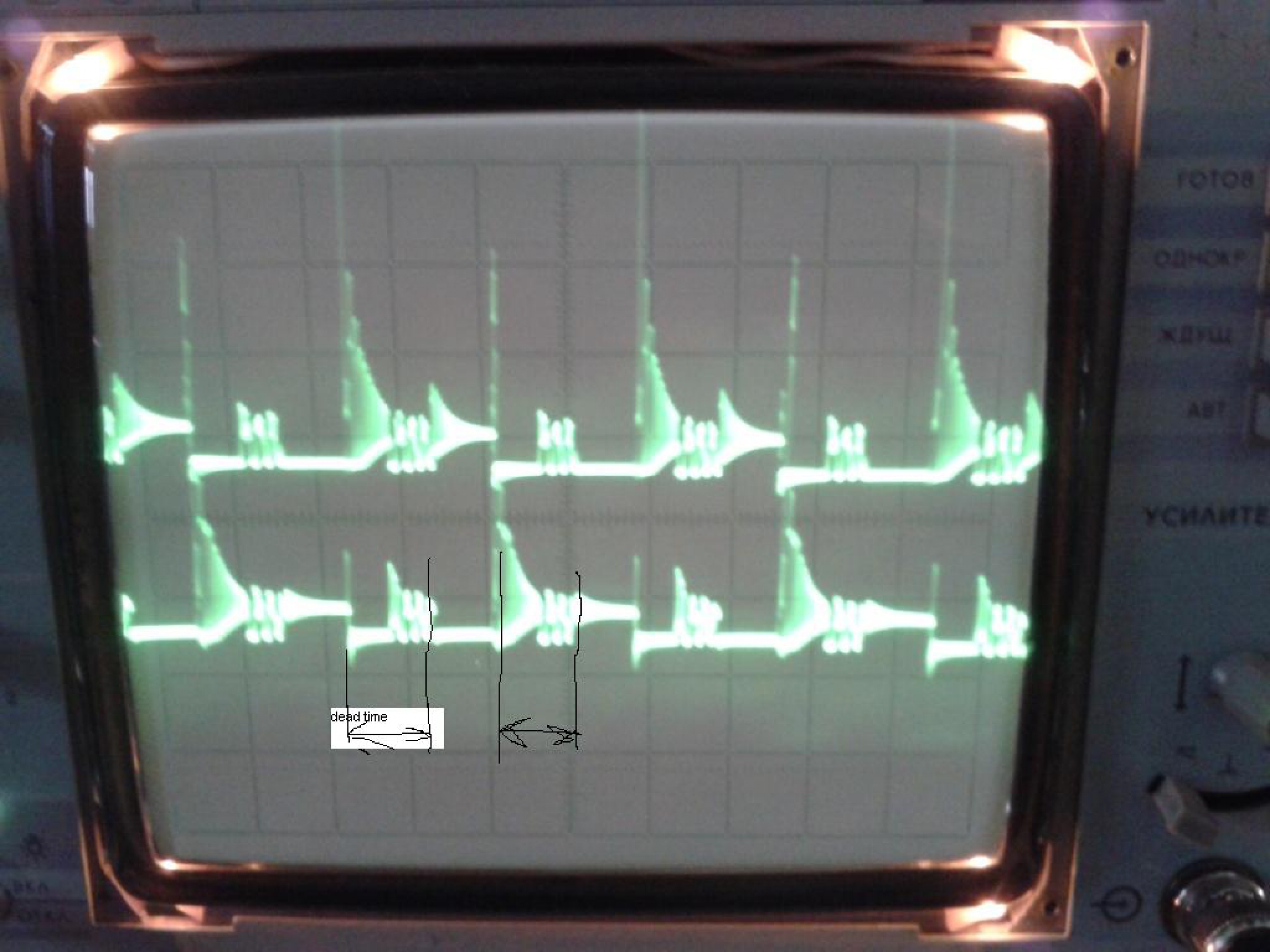

У ir2184 есть интересная нога, если вовремя подавать запирание, то всё будет как на картинке.
При таком включении, функционал всей схемы несколько нарушается, думаю это можно исправить.

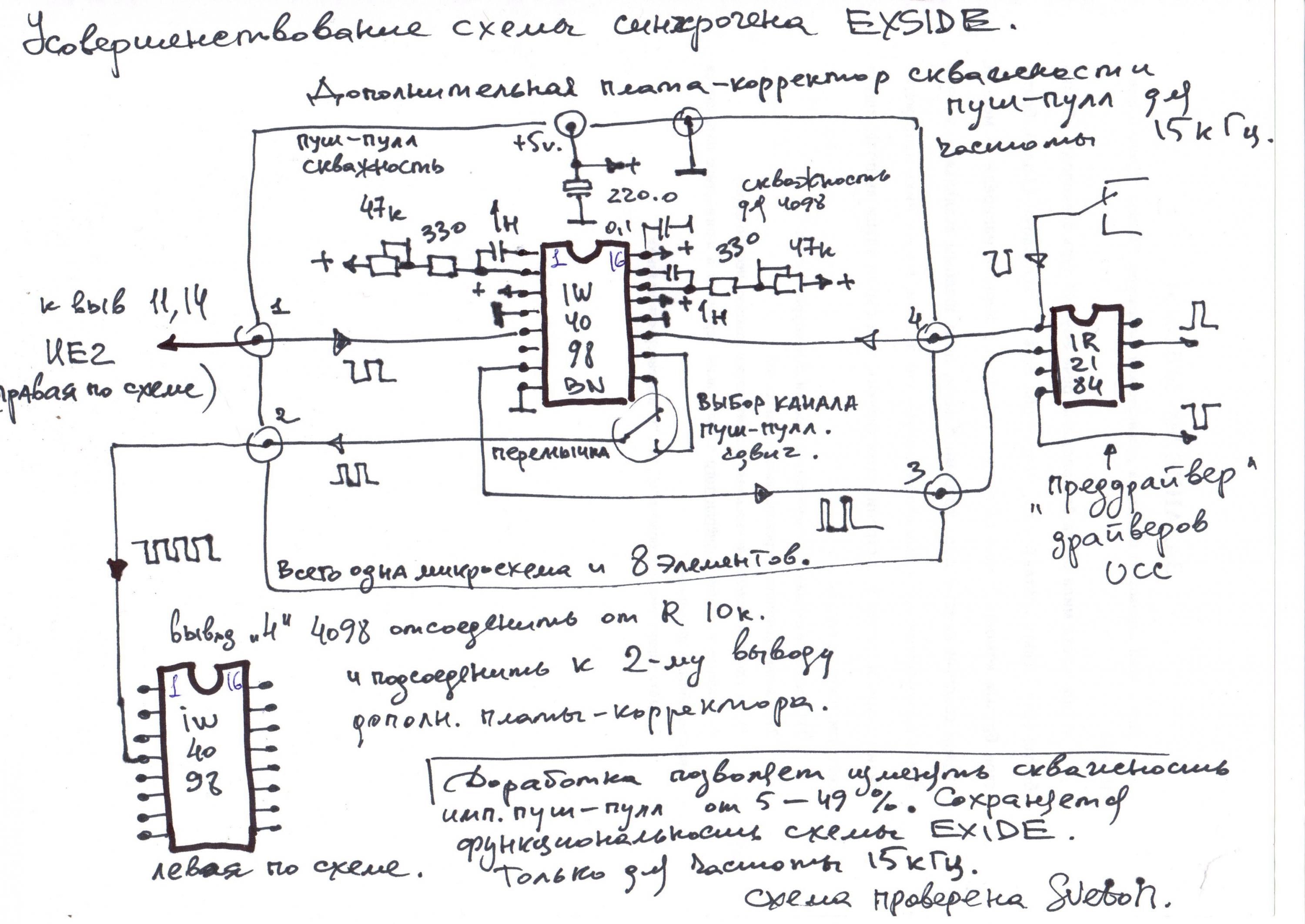

Здесь немного доработал.
Функционал схемы сохраняется для частоты 15 кгц.



Я придумал, спаял, и у меня синхроген отлично работает Хотите собирайте, хотите нет.

ешё не испэтал, но по разным схемам сверил - Далжно работать

Spawn пишет: ешё не испэтал, но по разным схемам сверил - Далжно работать

Подтверждаю , работает как часы . Только с номиналами как всегда чуть пролет , ну это дело настройки. Эта же схема и с ТЛ494 работает на ура со всеми нужными регулировками. Собственно ТЛ494 и UC3825 это одно и то же только разные производители выпускают . Всем удачи...

prishelec пишет:

Spawn пишет: ешё не испэтал, но по разным схемам сверил - Далжно работать

Подтверждаю , работает как часы . Только с номиналами как всегда чуть пролет , ну это дело настройки. Эта же схема и с ТЛ494 работает на ура со всеми нужными регулировками. Собственно ТЛ494 и UC3825 это одно и то же только разные производители выпускают . Всем удачи...

Совсем не одно и то же! Вообще не одно и то же!!! Даташиты для чего!?

Вых каскадик нуно запитывать через лампочку, при настройках...

Есть ли у кого печатка пуш-пула как на картинке? И ещо вопрос когда ставлю резистор 1ком после теелки, сигнал пропадает, что ето может быть?

valeron5555 пишет: Есть ли у кого печатка пуш-пула как на картинке? И ещо вопрос когда ставлю резистор 1ком после теелки, сигнал пропадает, что ето может быть?

Резисторы по 1.5 кОм уменьшай раз в десять!!! И конденсаторы по 1нф. убери вообще!!! И воооообщеее......де вы такие схемы берете!!!??? FR102. FR157. FNR20K471. 2.2nf. резисторы по 7,5 Ом - все в ведро!!! Они там при IRFP260 и питании в 24в. как собаке пятая нога!!!

А у вас нету нормальной печатки с такими компонентами, потому что немного закупил теелок, тс4420, irfp260n, чо с етого можно слепить???

diod пишет:

valeron5555 пишет: Есть ли у кого печатка пуш-пула как на картинке? И ещо вопрос когда ставлю резистор 1ком после теелки, сигнал пропадает, что ето может быть?

Резисторы по 1.5 кОм уменьшай раз в десять!!! И конденсаторы по 1нф. убери вообще!!! И воооообщеее......де вы такие схемы берете!!!??? FR102. FR157. FNR20K471. 2.2nf. резисторы по 7,5 Ом - все в ведро!!! Они там при IRFP260 и питании в 24в. как собаке пятая нога!!!

что не у кого нет печатки?????

если стоят FR157. FNR20K471. 2.2nf. резисторы по 7,5 Ом
то на стоке вот так вот

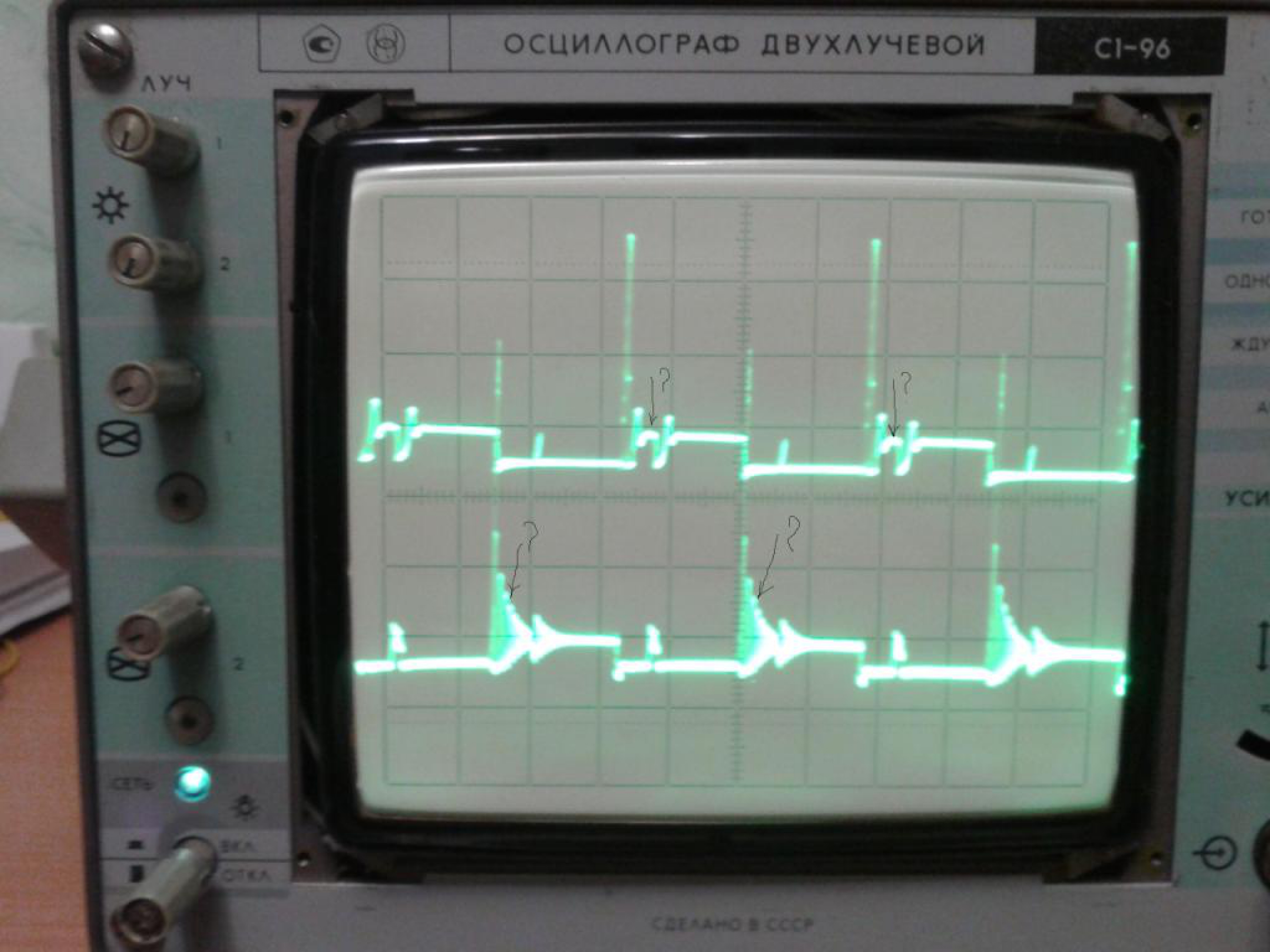

а если не стоят - то вот такая вот ерунда получается

valeron5555 пишет: А у вас нету нормальной печатки с такими компонентами, потому что немного закупил теелок, тс4420, irfp260n, чо с етого можно слепить???

diod пишет:

valeron5555 пишет: Есть ли у кого печатка пуш-пула как на картинке? И ещо вопрос когда ставлю резистор 1ком после теелки, сигнал пропадает, что ето может быть?

Резисторы по 1.5 кОм уменьшай раз в десять!!! И конденсаторы по 1нф. убери вообще!!! И воооообщеее......де вы такие схемы берете!!!??? FR102. FR157. FNR20K471. 2.2nf. резисторы по 7,5 Ом - все в ведро!!! Они там при IRFP260 и питании в 24в. как собаке пятая нога!!!
