SvetON пишет:

Kebato пишет: Здравствуйте Друзья, заканчиваю сборку управления БТГ на мк. Атмега 32. Встроенно:- Синус, Пуш-Пулл, до 100 кгц, нано- секундник, с упрвавлением количеством и длительностью импульсов, 2 датчика температуры один влажность, постепенное увеличение частоты синуса или пуш- пулла до 100 кгц, бутлоадер для обновления прошивки напрямую с ЮСБ порта.
Так вот, прежде чем заверщить этап разработки ПО ( уже три месяца вожусь c этим делом) подскажите что добавить или подкорректировать? Так как в итоге планирую выложить здесь готовую прогу. Жду ваши рекомендации..

Всё таки надо делать более тонкие настройки генератора.
Вот эксперимент, где 001Fedor говорит что 0,1% мало

Идея, а что если Теслу намотать нахромовой проволокой, как кабель щупа в осциллографе - с сопротивлением. Для гашения обратной волны.
Так нам ток от Теслы и не нужен, и колебания тоже, но импульс первый должен появиться, или это бред?

Нихромом мотать можно, получим сверхэффективный обогрев - об этом еще драгон лорд говорил, но здесь тема не тесла а кулабухов так что давай те ближе к теме.

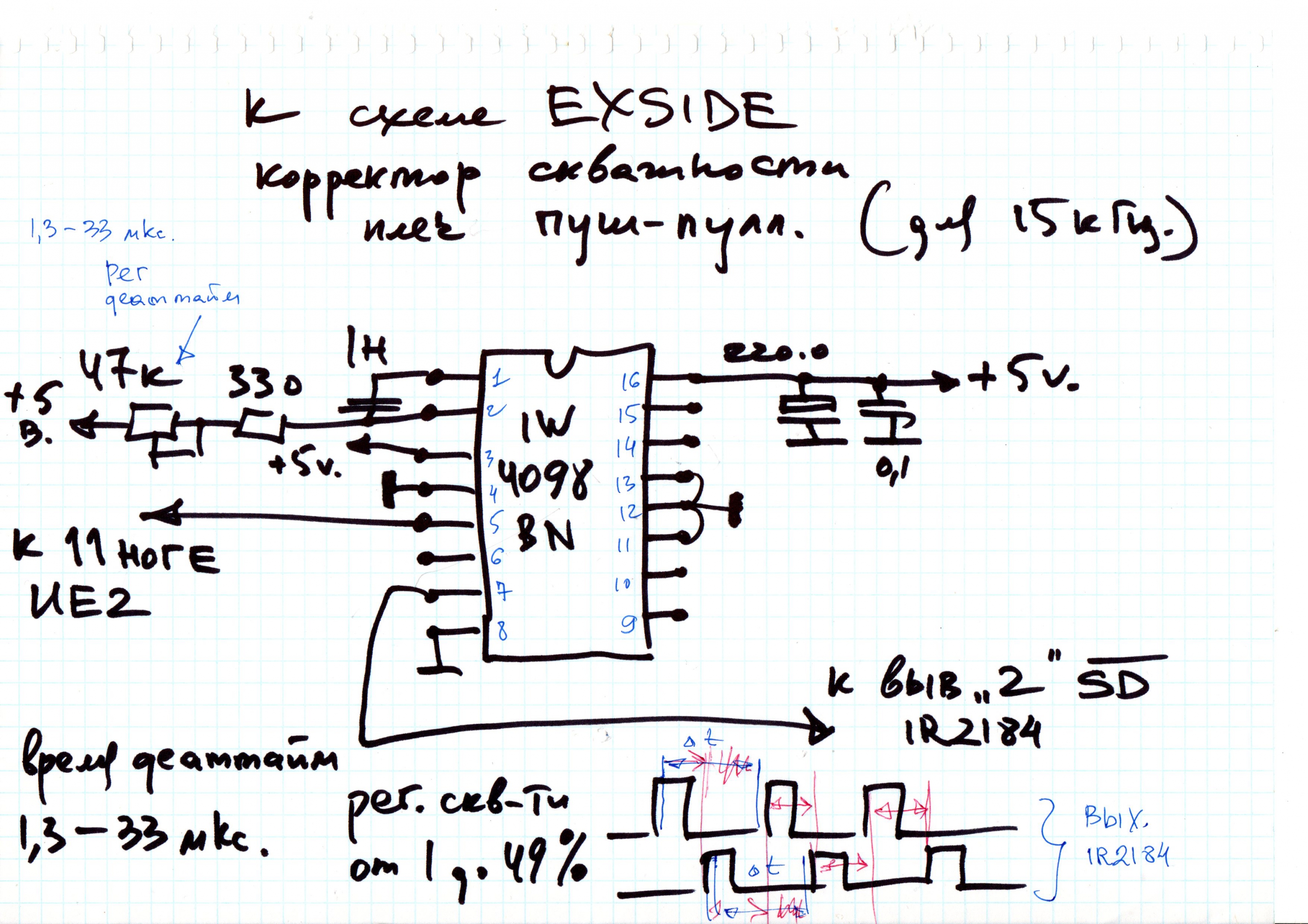

Для тех кто собрал Синхропачкопушпуллогенератор EXSIDE.
Доработка выходных длительностей пуш-пулл.

SvetON пишет: Для тех кто собрал Синхропачкопушпуллогенератор EXSIDE.
Доработка выходных длительностей пуш-пулл.

Вы сами собирали?

Естественно, ген. EXSIDa собирал и успешно испытал с первого разу. Здесь моё дополнение этому гену, т .е. расширить функционал его. Сегодня спаял доп. эту схему, она прекрасно корректирует деаттайм. Все проверено мной и работает. От . EXSIDa действительно хорошая схема.
Картинка моя.

Схема EXSIDE на стр.
realstrannik.com/forum/ustanovka-kulabuk...213-skhemy?start=306

Видео

SvetON пишет: Для тех кто собрал Синхропачкопушпуллогенератор EXSIDE.
Доработка выходных длительностей пуш-пулл.

С такой доработкой не получиться правильный сигнал на пуш-пул. Хотелось бы увидеть Ваши осциллограммы, если Вы уже собрали.

ну до кучи - вот еще видеосы:

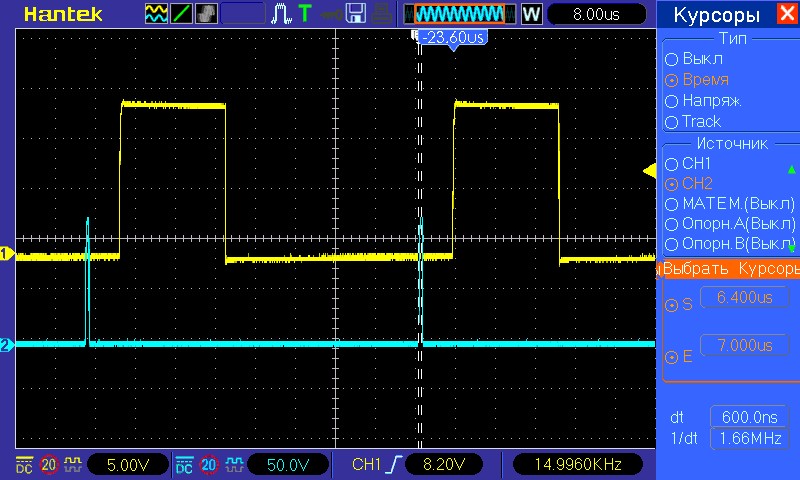

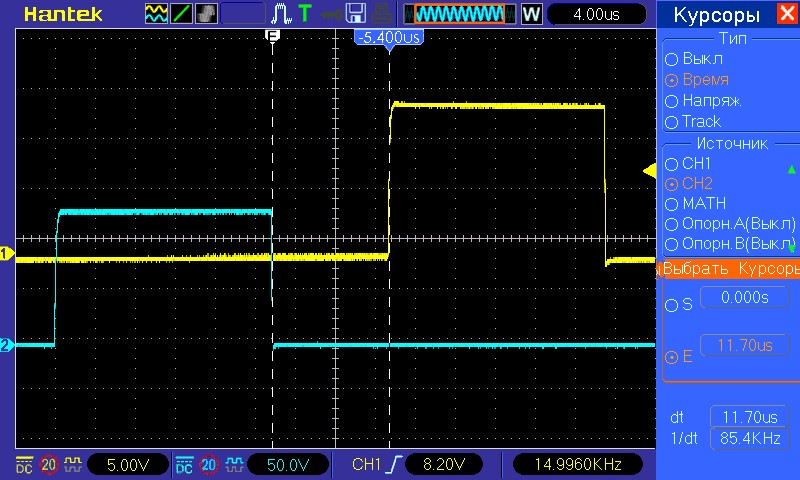

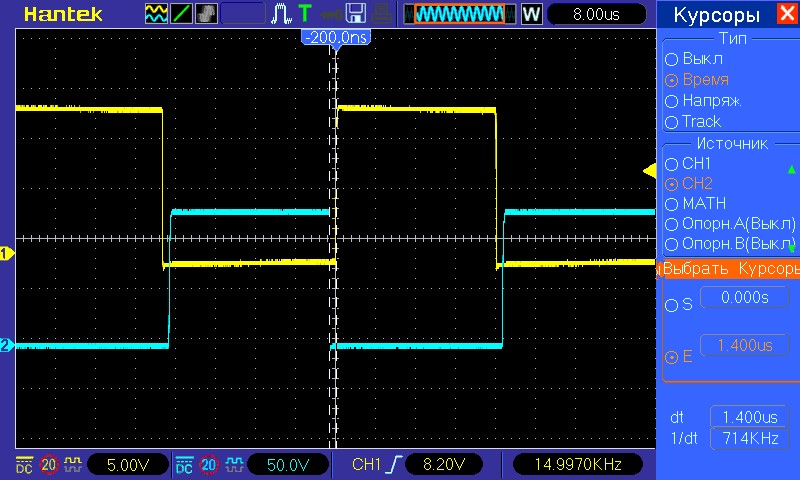

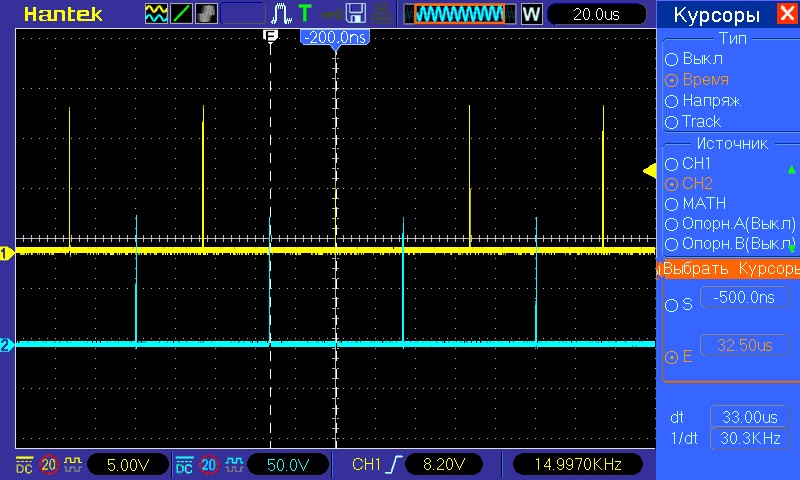

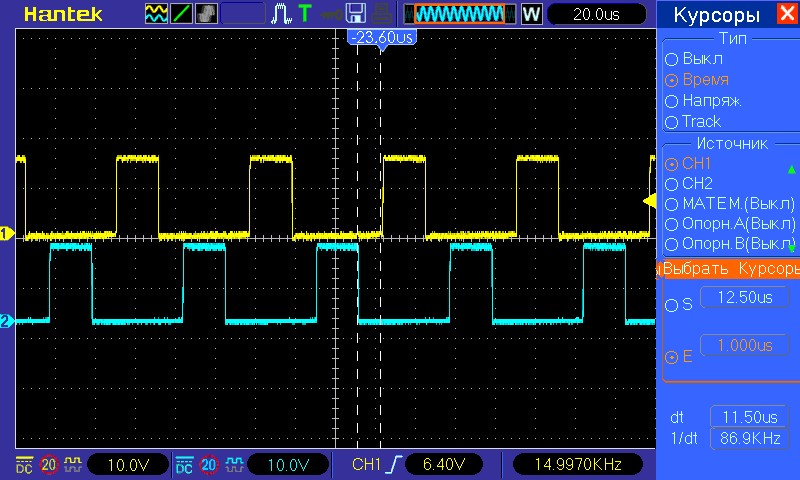

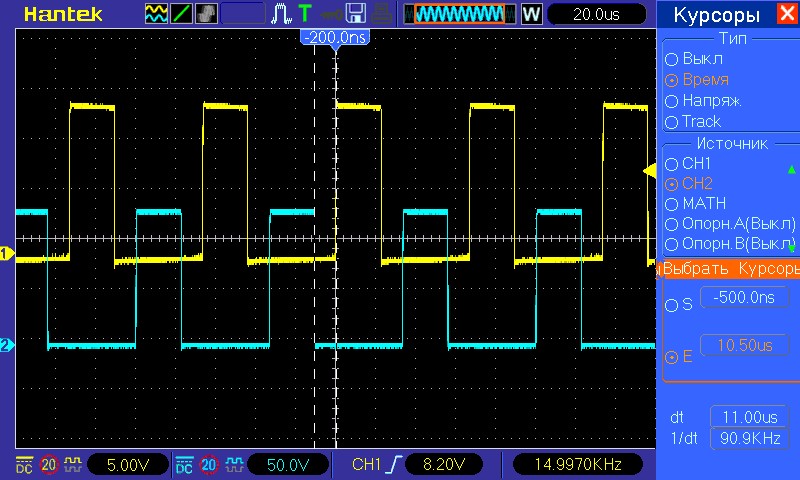

Мои осциллы:

по даташит нельзя получить такие сигналы с ir2184
