Kebato пишет: Здравствуйте Друзья, заканчиваю сборку управления БТГ на мк. Атмега 32. Встроенно:- Синус, Пуш-Пулл, до 100 кгц, нано- секундник, с упрвавлением количеством и длительностью импульсов, 2 датчика температуры один влажность, постепенное увеличение частоты синуса или пуш- пулла до 100 кгц, бутлоадер для обновления прошивки напрямую с ЮСБ порта.
Так вот, прежде чем заверщить этап разработки ПО ( уже три месяца вожусь c этим делом) подскажите что добавить или подкорректировать? Так как в итоге планирую выложить здесь готовую прогу. Жду ваши рекомендации..

Там будет LCD, это уже круче чем светодиоды.
Шаг 100Гц для настройки ПушПула наверно слишком тонкий. Много нажимать придётся. Может сделать 1кГц и отдельно точную 100Гц.

и Наверное может тогда сразу пачки формировать с определённой частотой внутри пачки и скважностью?

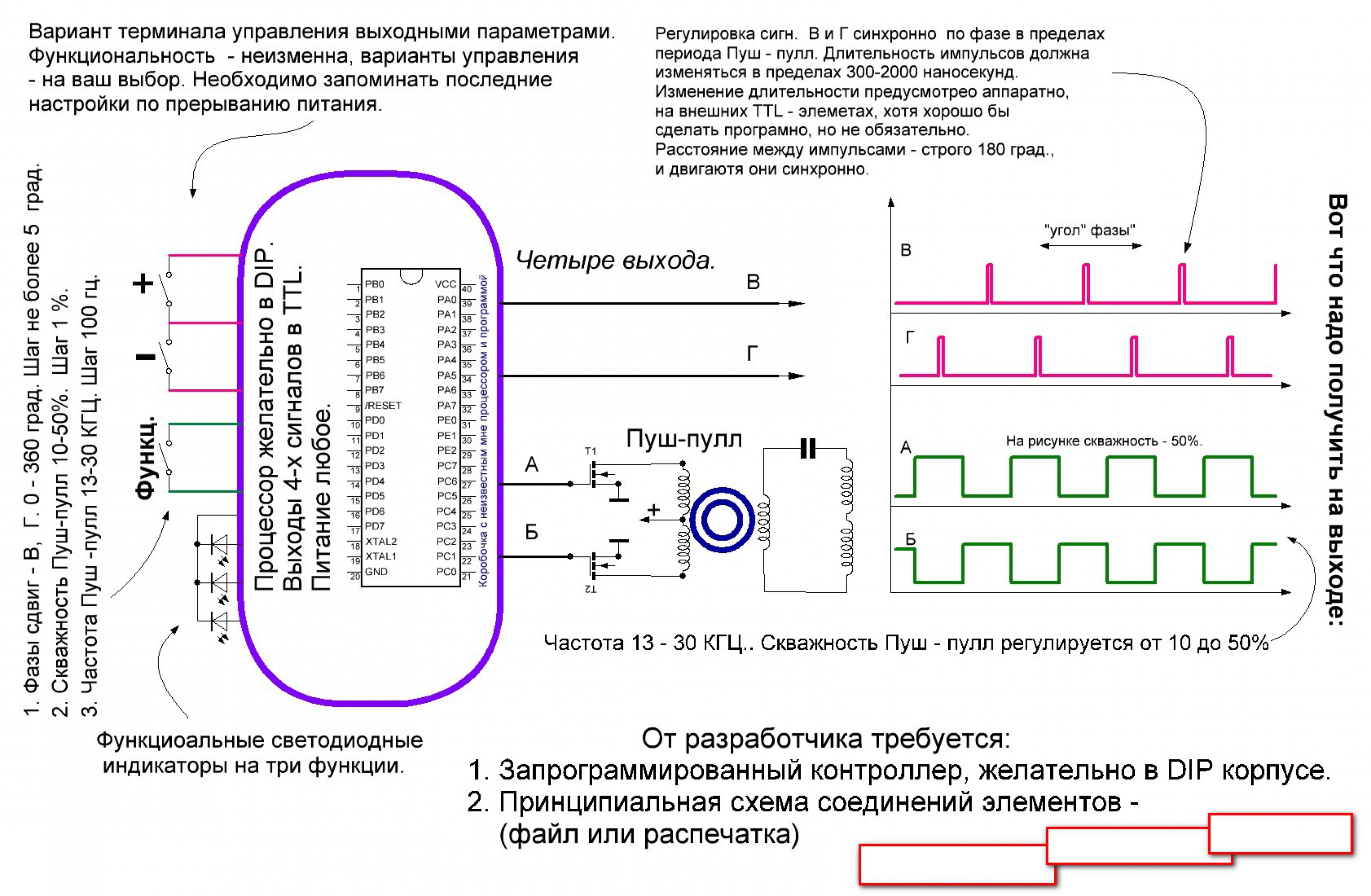

Требования на листке, - чем проще тем лучше, и .... быстрее.
Это так сказать начальные требования. Кашу маслом не испортишь.
Послушав все конференции и форумы, пришёл к такому "листку".
Думаю не надо гародить LCD, и т. далее. Формы и частоты настраиваются по осциллоскопу.
Но если для програмиста не проблема, то я за, и расширенный функционал - приветствуется.
Если все заработает в конечном итоге, обещаю выслать маленькую награду за труд. На честном слове.

Файл в сплане 7
Кому надо, корректируйте.

SvetON пишет: Думаю не надо гародить LCD, и т. далее. Формы и частоты настраиваются по осциллоскопу.
Но если для программиста не проблема, то я за, и расширенный функционал

У меня есть такой готовый генератор, регулируется частота пушпул(шаг 20гц), фаза импульса с выбором в какой половине периода работаем, Ширина наноимпульса с шагом 50 нс. Как показал опыт меньше не потребовалось. Внешний вход для заполнения импульса сигналом пачки. Есть индикатор, кнопки , сохранение параметров. Сейчас буду делать вариант на заводской плате, можно организовать предзаказ.

Зачем мне это нужно ? Положа руку на сердце заработать на продажах этого генератора, честно скажем невозможно - мало толковых исследователей. Но если человек соображает что делает - есть смысл заманить его в свою стаю товарищей

Генератор уже работает в составе БТГ с мощностью 30 Вт.

effort,
если бы регулировалась ещё в МК скважность Пуш-пулл, просил бы тогда я у вас описание и схему.
В общем - замечательно сделано. Однако. как же все таки со скважностью Пушшпула?

effort пишет: Конкретно в эту схему, регулировку деадтайма конечно можно ввести, но эта функция вовсе не такая и критичная вещь, в микросхемах-драйверах уже есть деадтайм и его достаточно для защиты транзисторов. А для получения эффекта деадтайм не является основным требованием и влияет только косвенно.

Как же не критичная. А если феррит уже вошёл в полное насыщение уже при 35% скважности например то зачем же насиловать транзисторы дальше и вталкивать лишнюю энергию.

Да вы что, ребята, не слушали последнюю конференцию? Деат-тайм не для защиты нужен,- а для эффекта, который мы ищем.
Стенка Блоха, о которой говорит Руслан, она требует 30- 35% скважности. Конференция от августа 2015. между прочим!!
В прочем у меня прекрасно работает схема от EXSADE, что на кварце 6 Мгц. и регулировать скважность в норму 30-35% в ней не можно! к сожалению, а хочется. Все в ней есть, а рег. скважность нет. Горожу вынужденно акольную-встроенную схему для регулировки Пуш-пула в EXSIDE.

У EXSADE на вх. Пушпулл стоит IR2184, у неё встроенный деттайм прибл 400нс. А это мало.
Пытаюсь поиграться со входом SD IR2184 для рег. скважности плечевых импульсов.

effort, нежен конечно готовый конструктор в виде схемы и прошивки, но .........с рег скважность плеч Пуш пула.
Или докажете обратное? Если убедительно, - соглашусь. И в личку и публичку напишу. Спасибо.

ir21844 с регулятором деат-тайма 4 нога.

Kebato пишет: Здравствуйте Друзья, заканчиваю сборку управления БТГ на мк. Атмега 32. Встроенно:- Синус, Пуш-Пулл, до 100 кгц, нано- секундник, с упрвавлением количеством и длительностью импульсов, 2 датчика температуры один влажность, постепенное увеличение частоты синуса или пуш- пулла до 100 кгц, бутлоадер для обновления прошивки напрямую с ЮСБ порта.
Так вот, прежде чем заверщить этап разработки ПО ( уже три месяца вожусь c этим делом) подскажите что добавить или подкорректировать? Так как в итоге планирую выложить здесь готовую прогу. Жду ваши рекомендации..

Это Вы на Arduino Uno делаете? arduino.ru/Hardware/ArduinoBoardUno

Sveton надо гальванические развязки делать
